cad二次开发C#学习记录5——导出属性块信息

最新推荐文章于 2024-04-29 22:48:08 发布

小萝卜的得力助手

最新推荐文章于 2024-04-29 22:48:08 发布

阅读量1k

点赞数 3

文章标签：学习 c# 开发语言

本文链接：https://blog.csdn.net/weixin_48897477/article/details/128601490

版权

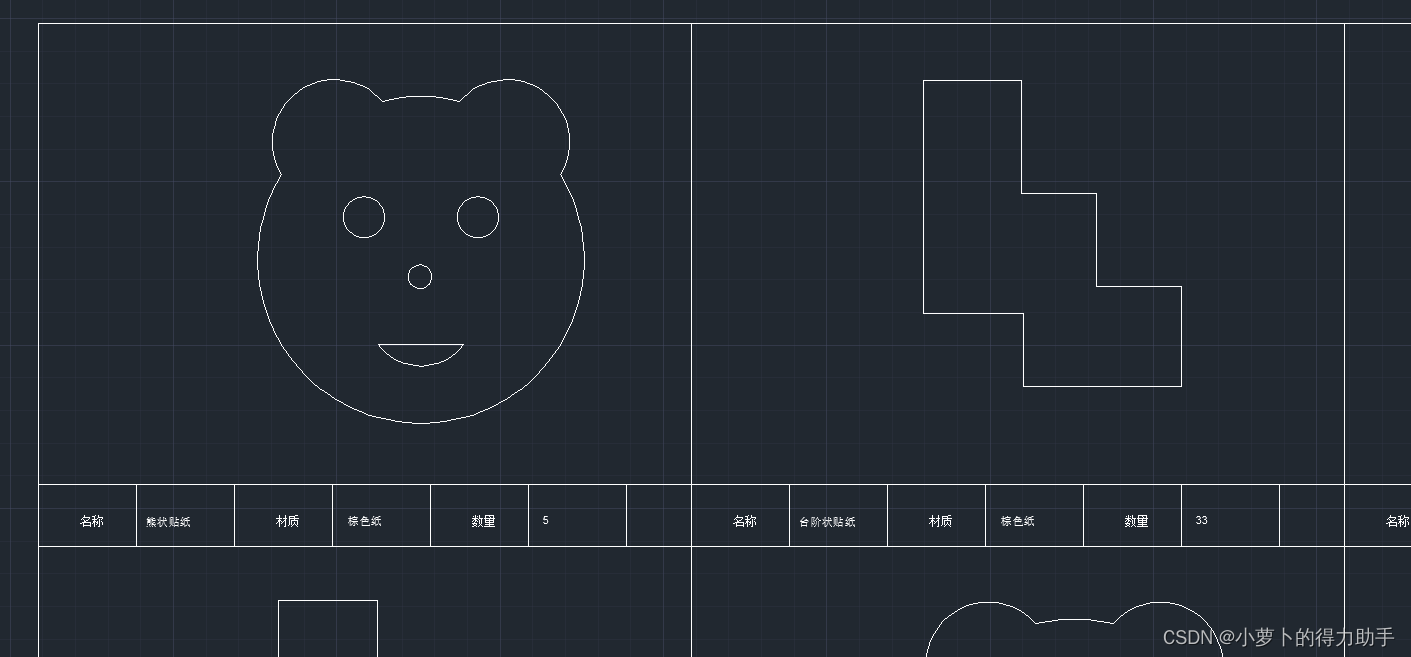

一个cad文件中有很多图纸，如何一下子得到每张贴纸图纸的名称，材质及数量呢？贴纸图纸如下图。

代码如下：拿上上次的套一下哎。

 [CommandMethod("qq")]//lesson5____属性块
        public void asd()
        {
            Database db = HostApplicationServices.WorkingDatabase;
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Editor ed = doc.Editor;
            using (Transaction trans = db.TransactionManager.StartTransaction())
            {
                var aa = from o in db.GetSelection<BlockReference>()//获得选中的图
                         where o.ColorIndex >= 0
                         select o;
                int bear = 0, ladder=0;
                string tutu = "";
                foreach (BlockReference bb in aa)
                {
                    foreach (ObjectId id in bb.AttributeCollection)
                    {
                        AttributeReference att = id.GetObject(OpenMode.ForRead) as AttributeReference;
                        string tu = att.Tag;
                        if (tu == "名称")
                        {
                            tutu = att.TextString;
                        }
                        if (tutu == "熊状贴纸" && tu == "数量")
                        {
                            bear = bear + Convert.ToInt16(att.TextString);
                        }
                        if (tutu == "台阶状贴纸" && tu == "数量")
                        {
                            ladder = ladder + Convert.ToInt16(att.TextString);
                        }
                    }
                    tutu = "";
                }
                Application.ShowAlertDialog("熊状贴纸数量："+bear);
                Application.ShowAlertDialog("台阶状贴纸数量："+ladder);
                trans.Commit();
            }
        }

大致过程：遍历每一个属性块，再遍历每一个属性块内的信息，最终得到你要的信息，然后输出信息。运行结果如下图：可以获得属性快的内容。如果图纸的信息很多可以输出到excel等文件中。
