套管井中声波测井

固井的意义

为了加固井壁，保证继续钻进，封隔油器水层，保证勘探期间的分层试油，和整个开采过程中合理的油气的产生。

固井的质量不好井的钻井能否顺利产生，油井的寿命和油气藏的采收率。套管接箍透气会导致水泥浆侧漏，导致无法憋压，双级箍关闭塞无法关闭。

固井的大致工艺过程

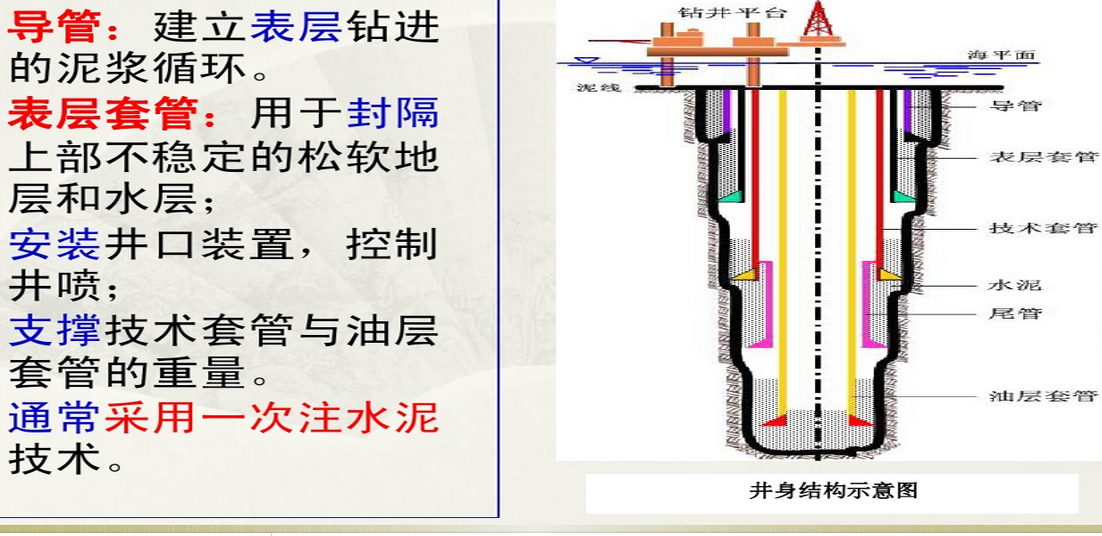

井身的结构示意图

1 下套管

1.1 套管波的特性

套管波的特性：套管传播的波叫作套管波，即滑行波、一次反射波及多次反射波（能量很弱）。
滑行波和一次反射波到达接收器的时间差0.2us,可以看做同时到达。
套管波的声强（或幅度）大小与水泥胶结的幅度有关

套管和泥浆之间的折射系数是α12，套管和水泥环的反射系数是β23

胶结不好的话β23就越大，声强幅度就越大，管外是水泥、泥浆还是空气，接受套管波相差了4~5倍
因此幅度的大小可以确定第一界面的水泥胶结的质量

1.2 套管波的影响因素

1）套管直径的影响：

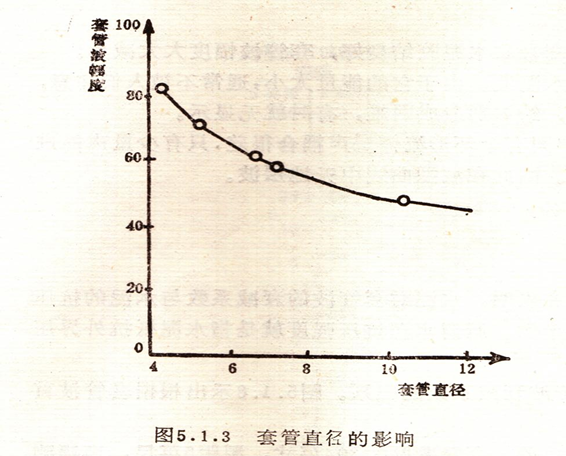

a. 套管直径的影响：套管的直接本身对套管波的衰减无关，反映了水泥浆对套管波的衰减影响，直径越大，套管波幅度减小。

1-套管外为水； 2-套管外为固结水泥； 以d=14cm,测得的声幅为100%

2）套管厚度的影响

自由套管时，厚度影响不明显，套管外面有水泥时，套管波衰弱与厚度有关，厚度大反射回井中的套管波幅度大，衰减系数变小。（与声场的能量分布有关，套管的厚度一般为λ）

2 循环泥浆

2.1 水泥环参数的影响

1）水泥抗压强度的影响

水泥环抗压强度大，进入水泥环的能量就多，套管波就变小，衰减变大

2) 水泥环密度或者是声速的影响

波阻抗阻大，进入水泥环的能量就多，套管波的幅度降低，衰减小

3）水泥环厚度的影响

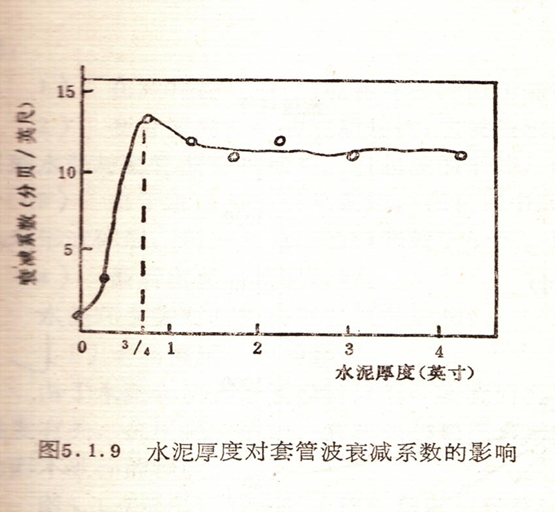

完全胶结时厚度小（<1.905cm）套管波幅度变化明显，>1.905cm变化不明显；

3 注前置液

4 注水泥浆

5顶替水泥浆

6 关井

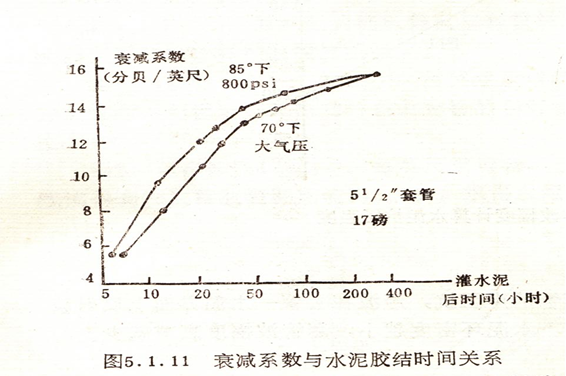

7 候凝凝固的时间对套管波的影响

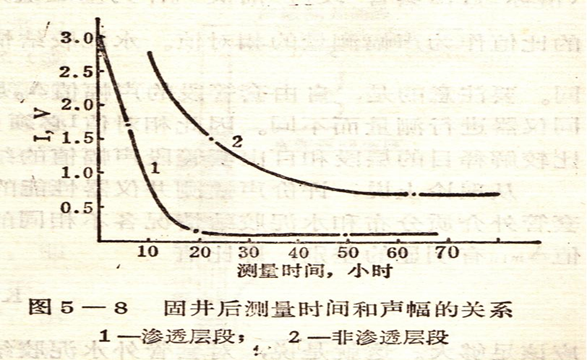

水泥凝固的时间长，水泥强度大，套管波越能透过水泥环向底层传播使套管的幅度下降，衰减系数增大，而水泥凝固的时间受到速凝剂、石灰比、水泥中杂质的影响，实验考察30~48小时进行声幅测井比较合适。

7.1 水泥

8 测井固井质量检测评估
