软件设计师（案例分析）

数据流图

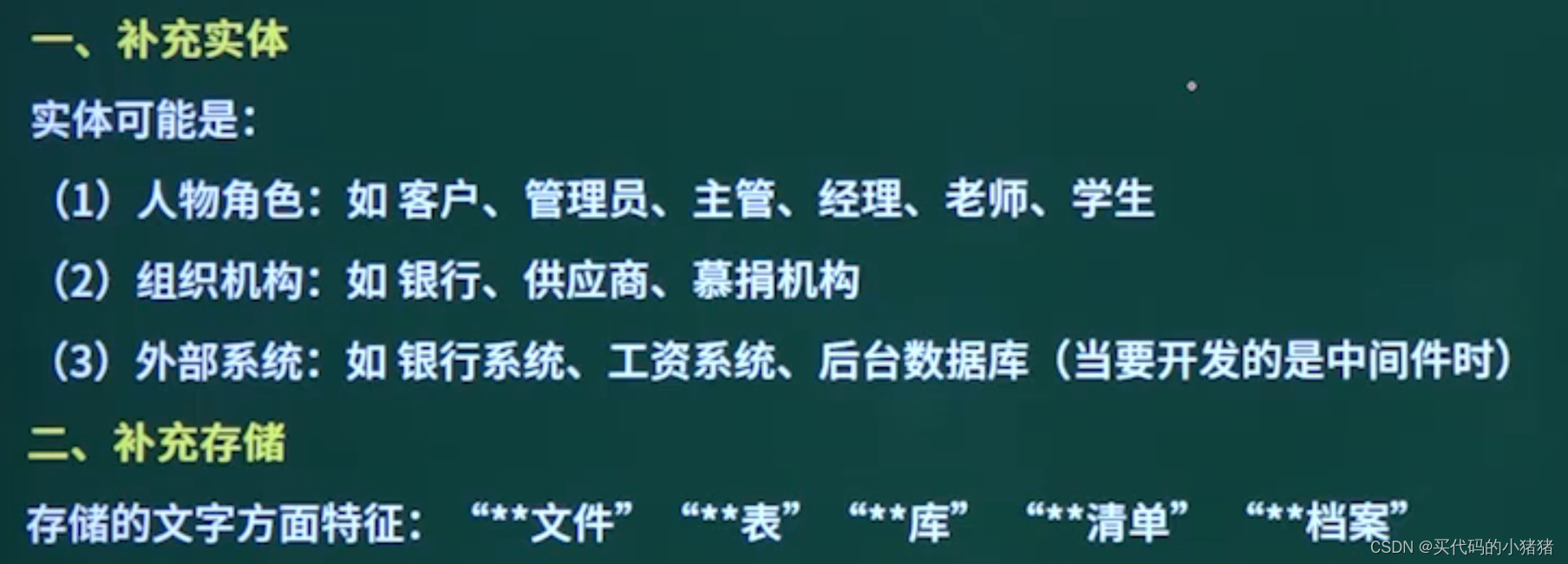

做题方法： 第一题：找外部实体，这个实体可以是系统也可以是人，比如客户中介等。 第二题：数据存储，这个比较简单，根据加工就可以看出来
第三题：找缺少的数据流，这个要对着每一条的加工来看。

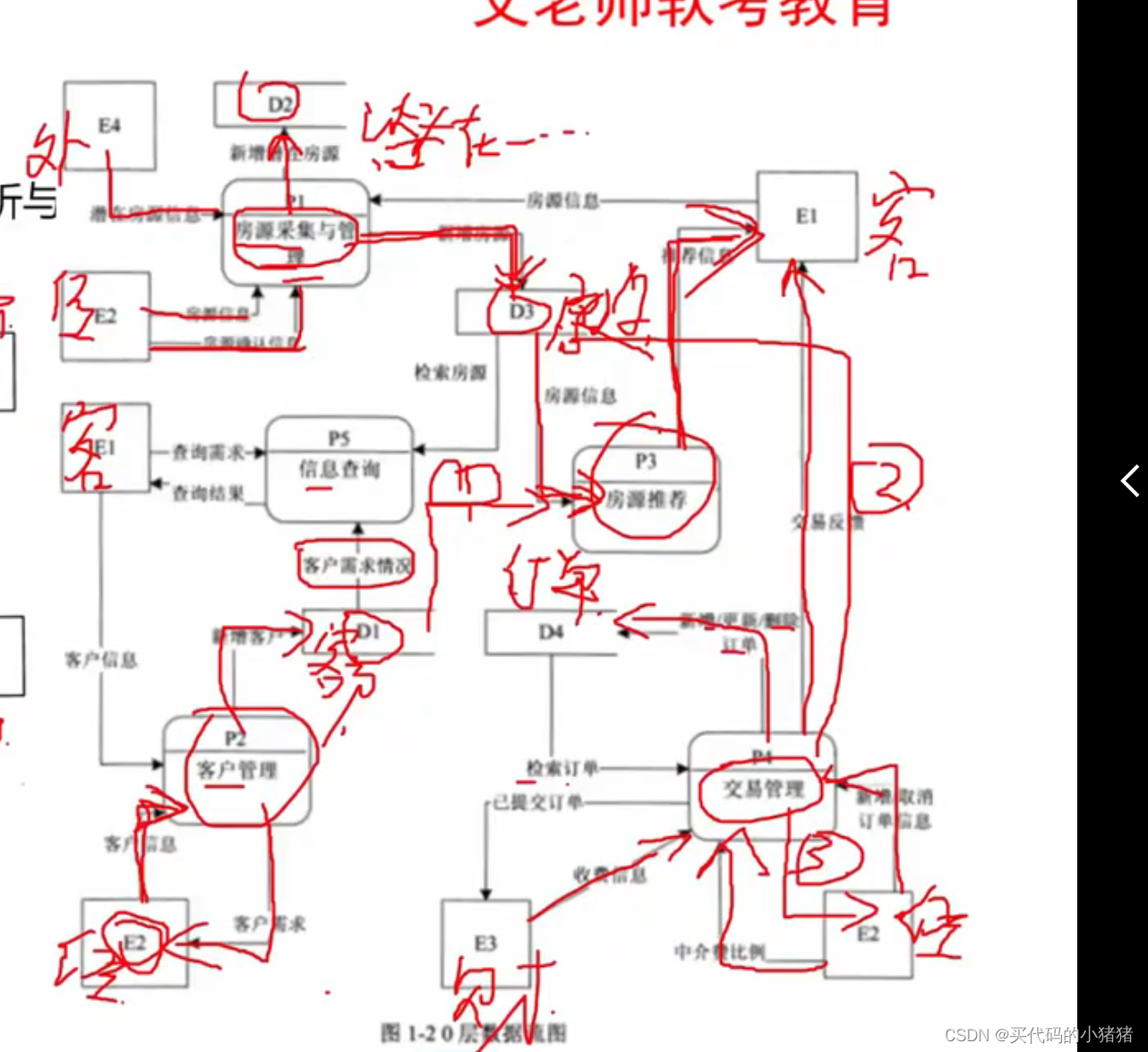

比如：下列题中。圈123是第三题的答案，可以看到都是跟加工有关，所以这种题做的时候，就是要看着加工，看看是否缺数据流。

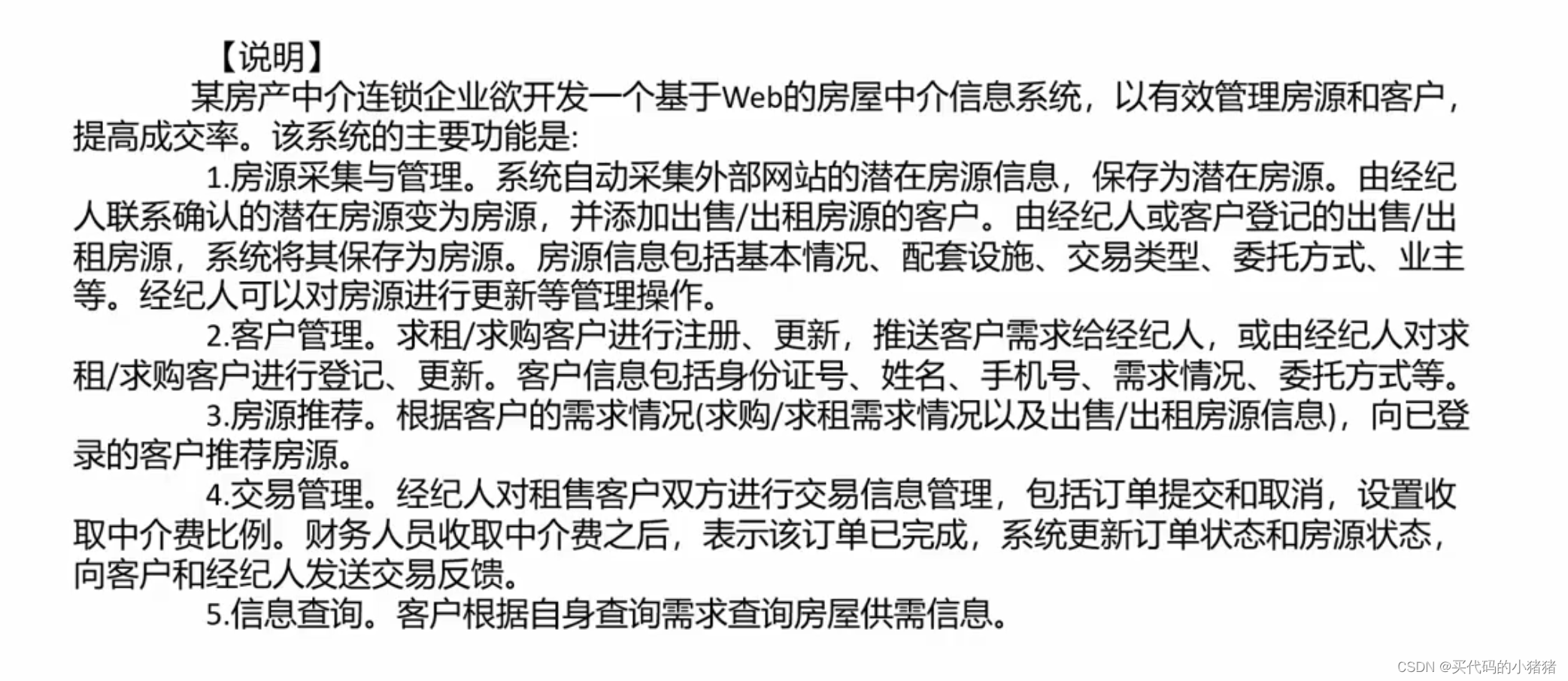

还有就是前三个题，其实光看题目就能看出一些，哪些是实体，哪些是数据存储，可以适当的画一下
第四题：比较灵活，但是不难

总结

2023.5
1.第四题 数据流是这个玩意要知道，和自加工不一样哦
2022.5
1.对于补充数据流，不管是起点还是终点，大概率总有一个是P，可能两个都是，都是E或都是D的几率不大，这几年的真题都是必有一个p的，所以要以p作为关键点
2021.11

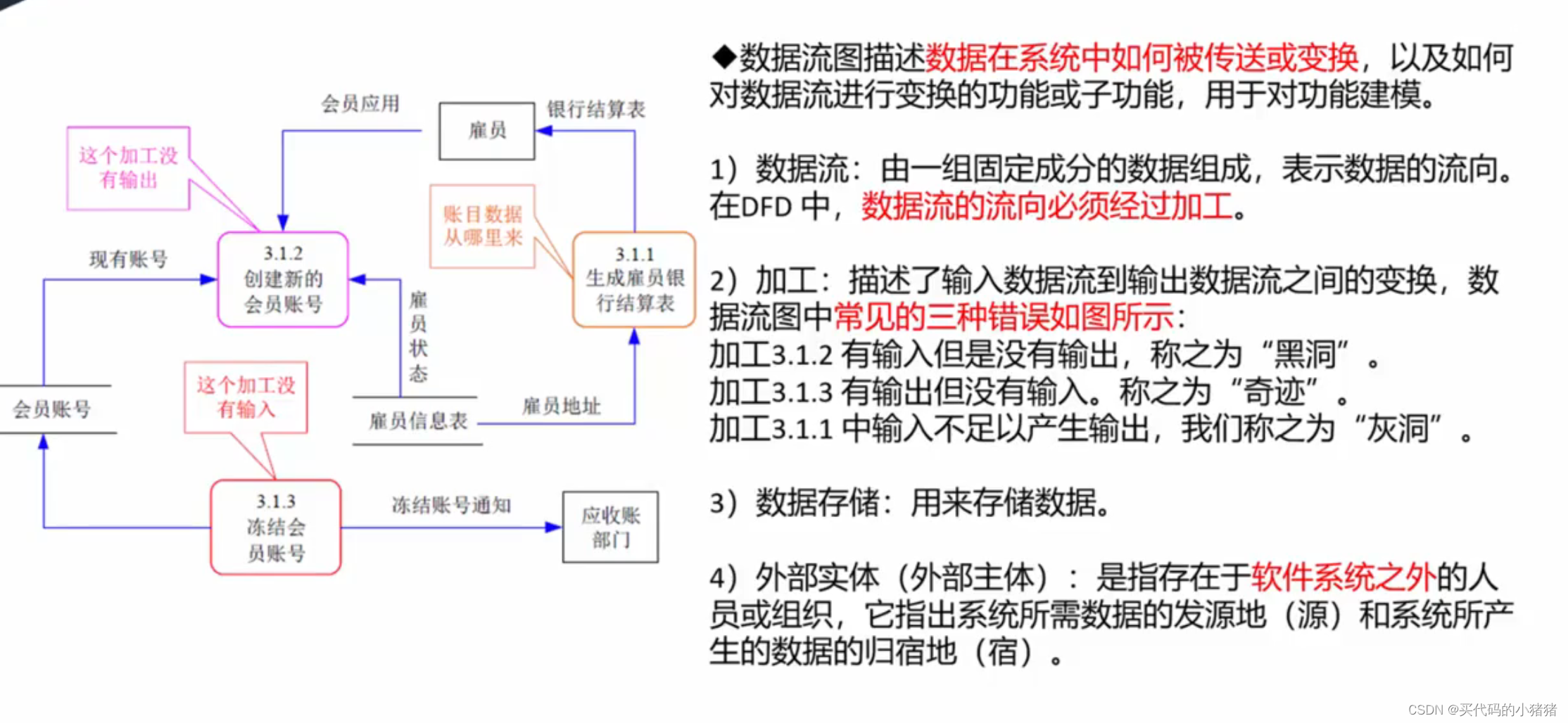

1.第四问的数据流图中常见的三种错误值得一看
2021.5
1.第一题，这个题获得的经验是，对于实体一个题可能有人，物，系统这三种共存。
2.第三题 对于每一个加工来说，没有任何信息，都需要靠存储或者其他的，比如本题的答案的计费规则信息这一条
3.第四题，是一个很好的结构化例子，需要多学习
2020.11
1.问题四，采用结构化语言描述，就是用伪代码的
2019.5
1.第三题的一二条线说明，虽然有了学生信息，但是课表和场所信息都要单独给到课检查，因为虽然都是从基础信息表里拿出来的数据，但是学生基础信息表中不会存课表和场所信息的
2.第三题的第三条线说明，哪怕加工对于存储已经有了一条数据线，依然可以再加一条，因为学生基础信息里，也没有家长id，所以要一条数据线单独给
2018.5
1.第三题问题的答案就是下列图

数据库

注：将E-R图转化为关系模式
一对多，可以单独转为一个关系模式，或者N端包含1端的主键，反过来就不行。
举个例子，比如 部门和员工，是一对多的关系，如果把员工加到部门里，那么部门关系模式中，有n个表，太多余了，但是如果放到员工表里，只不过是加一列数据罢了

第一题：补充E-R图 两个实体直接需要有菱形的联系
第二题：补充关系模式
分成两步:首先需要审题，题目会给出每个关系模式的属性信息，先将题目中的属性信息和问题对应，将缺少的属性全部补充;而后再按照规则转换，即前面所说的规则，按联系的三种对应方式决定要添加哪些字段。
题目可能让你补充，一个实体缺少的属性，也可能是联系的属性，这种就要去题目中找，题目中会告诉那你一些，也就是上面所说的“两步”
第三题；简单的情景题
这个大题，和第一个大题一样，就是看题，就可以看出一些实体，联系。可以画出来
例如：红线为用来做第二题，蓝线用来做第一题

总结

2023.5
1.对于第二问的主键和外键，你要知道为什么日期也是主键，因为那车，供，零三个一块也可能重复，所以做软考题的时候，一般这种多对多的情况下需要再加一个时间作为主键
2022.5
1.对于联系的关系模式，不一定全是主键和外键一模一样，参考本题第二题
2.当题目要你给出新增的关系模式时，要写出来，参考第三题
2021.5
1.第一题，补充实体联系图，现在要知道，补充的不仅可以是两个实体之间的联系，而且还可以补充属性，这个属性可以根据题目来判断。
2.读题要完整，对于题目有要求完整性约束问题，一定要写出主键和外键，还有对于属性的补充，如果联系图中没有是否要加，之前的题目要加，但是又不知道要不要加了，就比如这个题的供货只有这两个属性，所以这个需要去看一看其他题，综合总结一下
2020.11
1.最后一题非常经典，问关系模式存在什么问题，这时候，完全可以用套话，数据冗余，修改异常，插入异常，删除异常
2019.11
1.第三题的讲授关系模式这里，主键和外键一样
2.第四题不太明白

2019.5
1.第三题，完整性约束，就是要把主键和外键写出来。
2018.11
1.第二题，说属性要灵活，如下图这个有经理，在联系中，就不能直接写经理，而是应该写经理工号
还有比如，隶属岗位，这种放到属性中，也要叫做部门号

注：人名 就写人名+编号 部门就写部门号
2018.5
1.第一题本题给你的启示是，两个实体之间需要联系，这个和你之前学的有点不一样
2.第二题补充联系的时候，用“两步”法，首先看文中，文中（5）有订单的信息，有凭证编号，还有运送方式，这两个结构中都有，所以再看第二步，去图中找，图中发现他是一个联系，两边都是多对多实体，那么肯定两边的主键要进来。
至于b中的商品条码是根据（6）最后一句话看出来的，反正我是看不出来，无伤大雅
3.第三题弱实体，两边是有线的，这个要和实体区别开。
如图，弱实体和弱联系 是这样子的，这个题文老师和希赛给的答案不一样，看希赛的

面向对象分析

这类题，大部分会考类图、用例图、状态图

重点：要学会看箭头，即泛化，组合聚合等，对于做题很有帮助

总结

2021.11
1.本题的一二小空很值得研究，用例图一般都是操作，所以不应该写传感器，还有建立迷宫，文中有很多可以参考的地方，方便你写
2021.5
1.第一二题，对于已经出现过的，比如这题的送药，即使送药会分成上门或到店，也不会再进行了。
2.第三题，对于理解概念超级有用！
2019.5
第二题，用来理解 基本事件流和备选事件流

程序设计

面向对象程序设计

建议选java，这里重点注意几个语法
抽象类：abstract用extends（这里要加s哦）继承
接口类：interface用implements继承

抽象类对象的格式
abstract class 类名

抽象类方法
public abstract 返回类型 函数名（）
例如：
public abstract double travel(int miles, FrequentFlyer context);
还有一点需要注意的是：抽象函数后面需要如果想要实现的时候加参数，那么这里抽象函数的时候就要加，接口函数同理

接口类格式
interface 类名
对于接口类里面的函数，前面不需要加额外的其他关键词（比如abstract等）
可以看到接口类和抽象类中间缺一个class要分清哦

例题：

这个题就可以很明显的看出，接口里面两个相同的函数，但是参数不同
特殊：
1.访问者，有些看到这种没有参数的，且是访问者类型，那么可能就是这个访问者模式下独有的类型：
visitor.visit(this)

2.适配器模式：一对一的接口转换，看下列题目就会理解原因

总结

2023.5
1.第二空，当这种参数没有的时候，可以用this
2022.5
1.本题的一二三题，是一个非常好的题目
第一题告诉你，在函数返回的时候，也可以创建对象然后返回
第二题，在调用对象的时候，要看它是不是私有的，如果是私有的，一定要用对象的函数调用
第三题 函数的参数里，可以直接定义对象的一个属性，还是私有的，说实话有点离谱，但是就是这么定义的，没办法。而且当调用这个函数的时候，实参是填对象！
2021.11
1.后三个空好好看看，很有意义。后两个空，你填的是color=BLACK，因为你看到是判断为黑色，那么下一次肯定是白色，但是你么有好好看函数，这个函数是画出已经下完的棋子，颜色是从外面传过来的，那么肯定就不是转换颜色，而是调用draw函数
2021.5
1.对于本题的第一个小空，你会有所感悟
