锂电池充电管理芯片-钰泰ETA6002测试总结分享

1、ETA6002简介

1）封装：ESOP8，大小7.3*5mm，立创价格1.7元左右；



2）输入充电器电压范围：4.4-5.5V，输入欠压保护3.6V；

3）系统输出电压范围：3.6V-4.5V，开关频率3MHz；

4）电池电压4.2V，预充电电压2.9V，充电电流0.5A-2A，NTC检测保护功能；

5）动态电源路径管理功能，能支持边充边放；充电状态指示，充电亮，冲完灭；

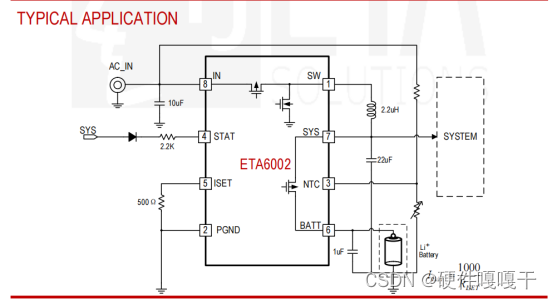

6）典型应用：



2、ETA6002输入电压，输出电压，系统电压之间的关系

1）没有输入源插入的时候，系统电压等于电池电压

测试空载：VBat=Vsys=4.127V

测试1A恒流负载：VBat=4.026V   Vsys=3.942V，基本相等

2）输入5V电源充电时，系统电压大于电池电压大约300mV

测试空载：VBat=4.168V   Vsys=4.456V

测试1A恒流负载：VBat=4.149V   Vsys=4.425V

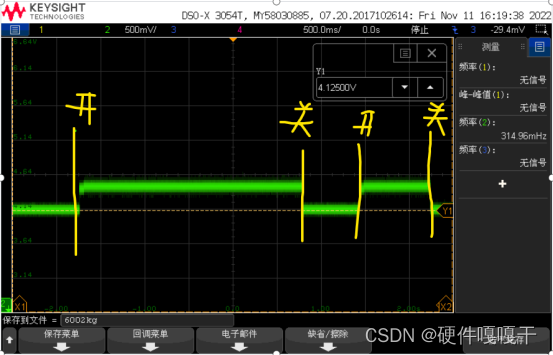

3、插拔输入源时电源路径管理功能测试

测试条件：空载或1A恒流负载时使用电池给系统供电，期间开关充电电源

 测试结果：插入充电器，系统电压在电池电压基础上抬升300mV左右；断开充电器，系统电压会下降到电池电压，不会继续下降；系统电压300mV变化对后级电源影响很小，锂电池电压本身就有3.0V/2.75V-4.2V的电压变化，后级需要稳定电压建议加升压芯片稳定电压，并且可以隔离充电芯片的开关噪声（见后续测试结果）。

4、对4000mAh锂电池充电测试

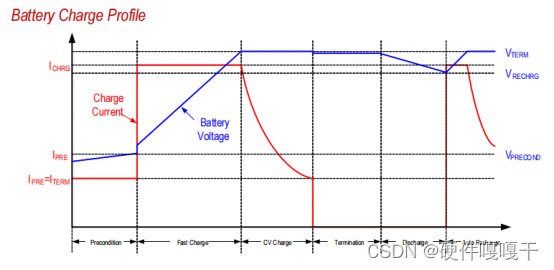

手册中理想状态下电压电流变化曲线：

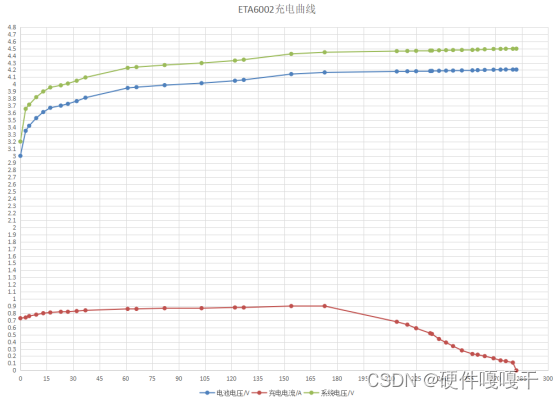

 实际测试电压电流变化曲线：

总结：

1）由于实际锂电池充电从3.0V开始，没有预充电阶段，只有恒流充电和恒压充电阶段；

2）充电电流在恒流阶段并不是稳定一点不变的，有一个缓慢上升的过程，从电流开始下降进入恒压充电阶段；

3）电池电压变化并不是线性增加的；3.0-3.7V充电较快（0.7V电压用时23分钟，0.7/23=0.0304），3.7-3.96V充电比之前变慢（0.26V用时43分钟，0.26/43=0.00604），3.96-4.062V充电变得更慢（0.102V用时59分钟,0.102/59=0.00173），4.062-4.166V充电比之前变快（0.104V用时46分钟，0.104/46=0.00226）,4.166V之前都是在恒流充电4.166-4.206V恒压充电，充电越来越慢（0.04V用时108分钟，0.04/108=0.00037）；充电慢的电压附近电量更耐用；

5、开关频率测试

3MHz左右的开关频率会串到充电芯片的输入电源、输出电源上，输入较大，输出经过LC滤波后仍有200mV左右；因此，使用此类充电芯片建议后级加升压芯片给后级电源稳定电压，以及隔离掉开关噪声。

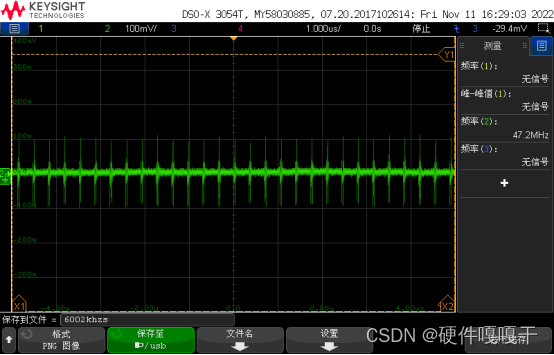

输出：

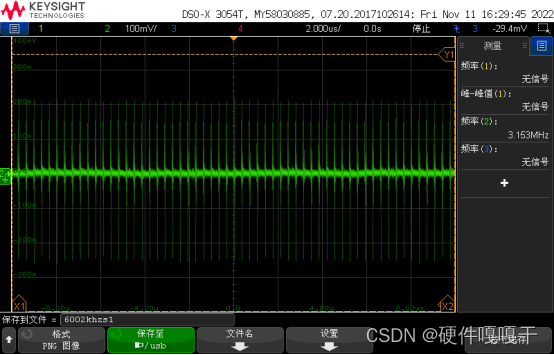

 输入：

 注：实用工作总结，如果对你有帮助请点赞关注不迷路，如有侵权请联系删除。
