Altium Designer 23原理图编译Duplicate Net Names Wire xxx报错

        在Altium Designer 23中设计完原理图后，尝试对其进行编译时，发现出现了大量的Duplicate Net Names Wire xxx报错。于是到网上搜罗了许多教程，但逐一尝试下来，结果并都不都适用于在这次设计中遇到的问题。或许是版本更新迭代导致了一些AD软件的使用有所区别，此前的前辈们留下的教程，并没有完全适配于目前遇到的问题。因此根据本次出现的问题，将解决的方法进行了整理。在这一领域的经验尚且不足，欢迎大佬们共同交流。

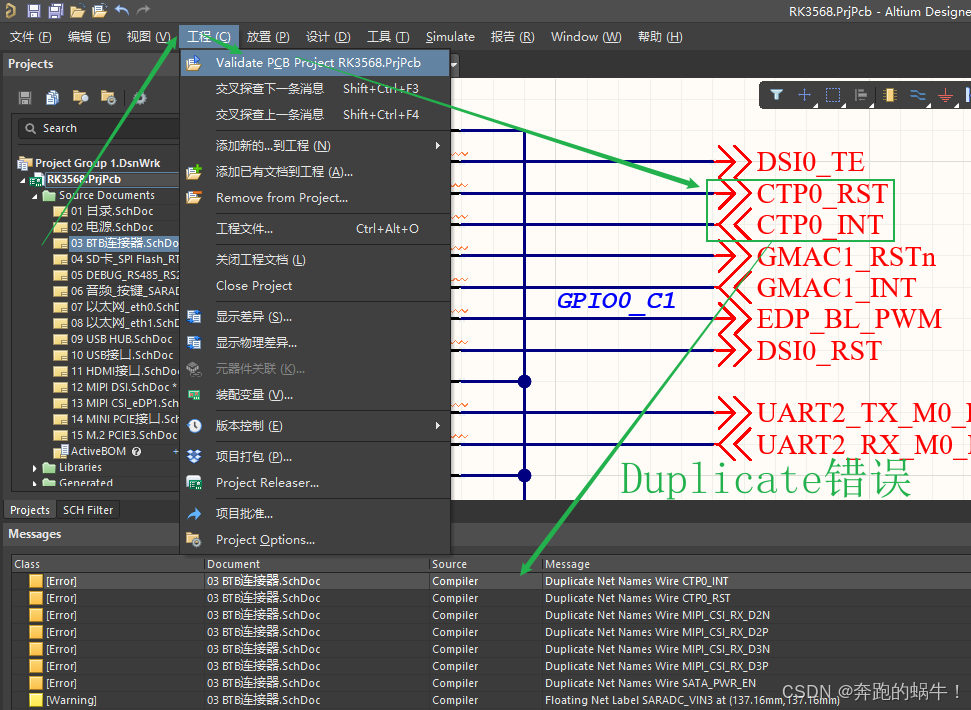

        会出现这个问题，首先就是需要对绘制好的原理图进行编译，在AD中对原理图编译的步骤方法如下：

①、选中需要编译的原理图工程

②、点击工程选项卡，选择Validate选项

③、编译结果出现在Messages中

        针对Altium Designer软件中原理图编译时出现的Duplicate Net Names Wire xxx错误，有效的解决措施如下：

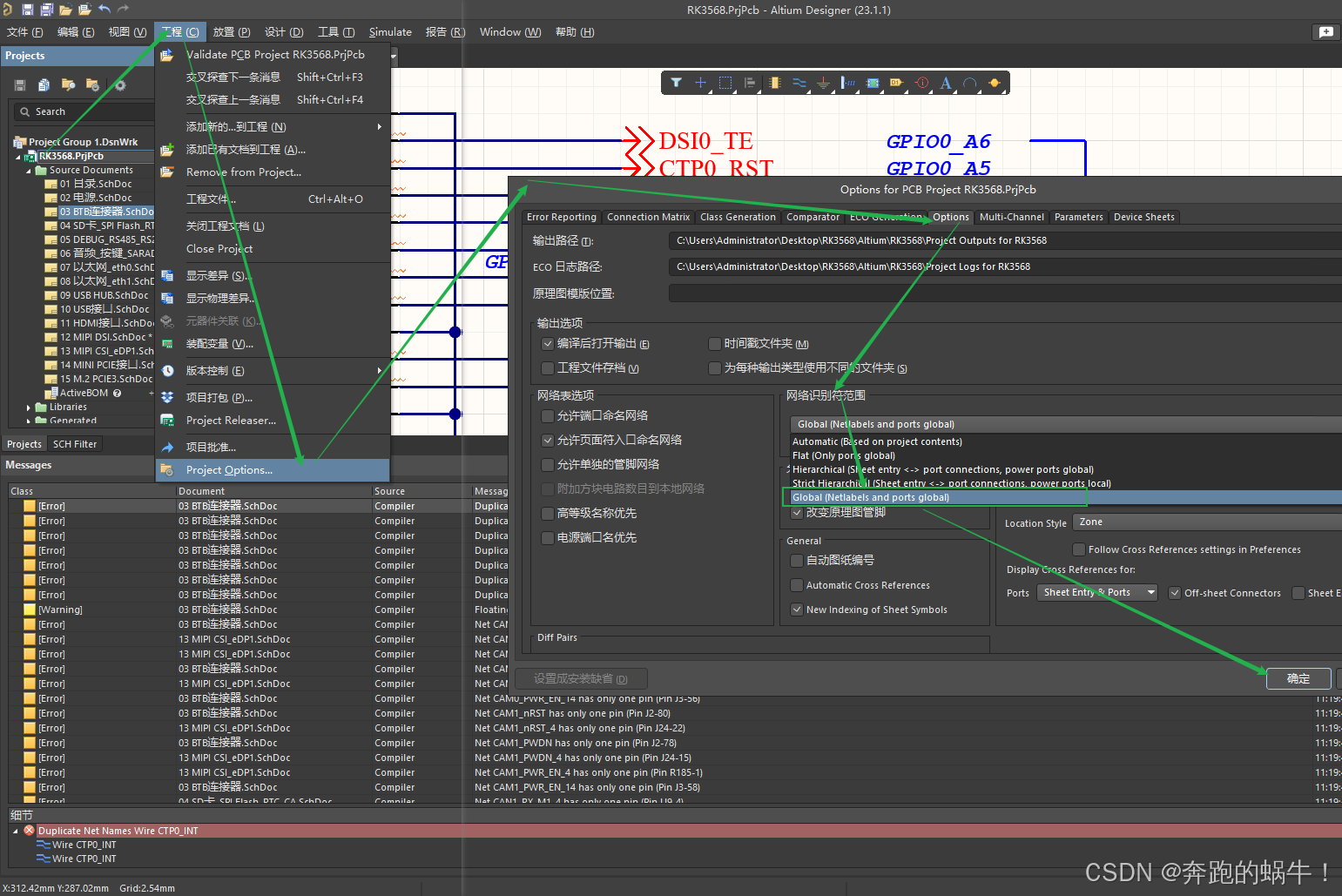

(1)、修改网络标签作用范围

①、点击工程选项卡

②、选中Project Options选项

③、在弹出的对话框中选择Options

④、网络识别符作用范围栏中修改为Global(Netlabels and ports global)

⑤、单击确定按钮关闭对话框

        但经过实际的尝试验证发现，这个方法能解决同一网络标签在不同原理图中导致的Duplicate Net Names Wire xxx报错。

(2)、离图连接器和网络标签不能同名

        在博主这次设计原理图时遇到的这个问题，前面提到的第一种方法并不能解决。

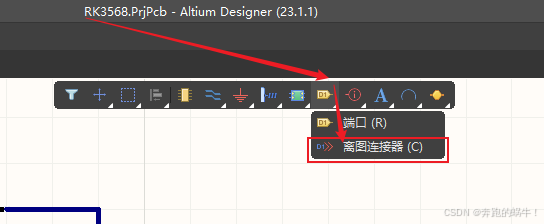

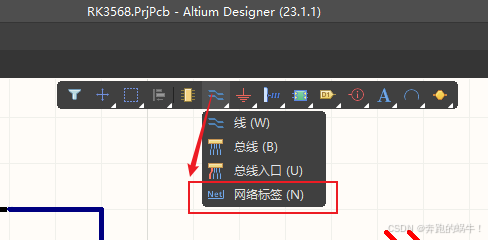

        在经过反复摸索后发现：离图连接器和网络标签是不能同名，也就是说离图连接器的网络与网络标签的网络并不连通的。

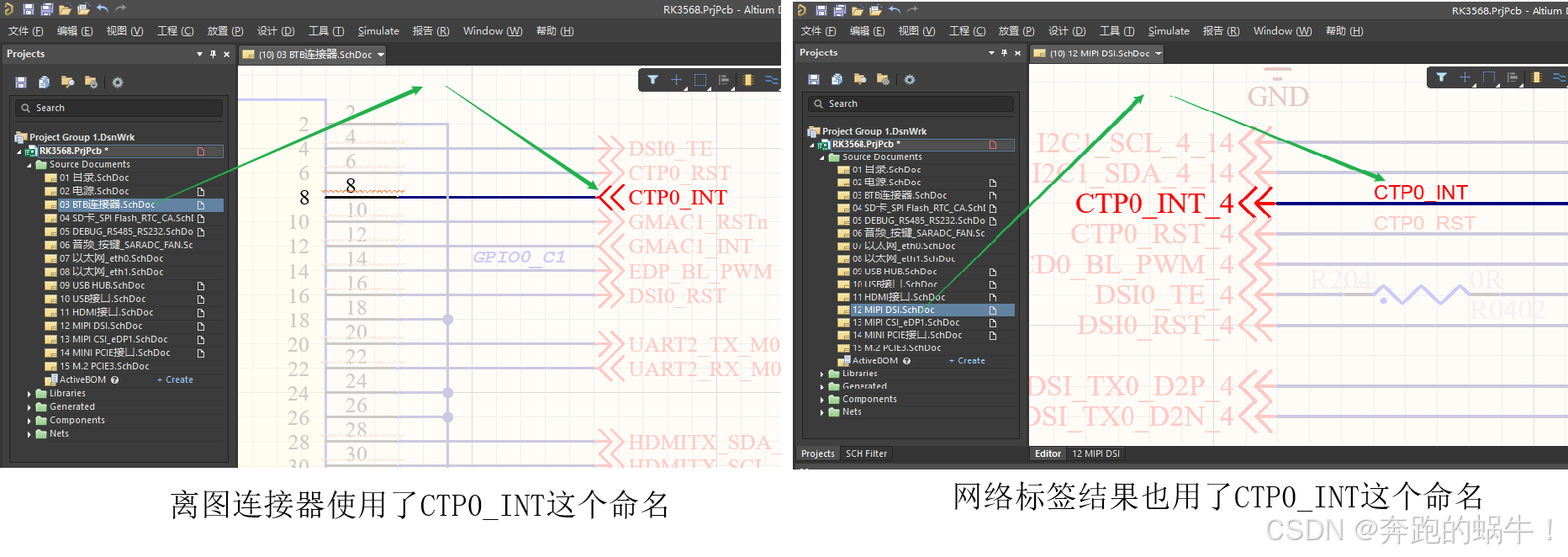

        网络标号标记的网络与离图连接的网络并不相连，即一个网络由网络标号标记、另一个网络连接到一个同名的离图连接时，尽管最标停留时会显示同样的网络名但实际是两个不同的网络，此时编译会报重名错误。

        如果存在离图连接器与网络标签重名时，修改其中一个的命名，即可解决Duplicate Net Names Wire xxx的重名报错。
