计算机程序是如何运行的？——从逻辑电路到计算机程序

目录

1.CPU工作原理

1.1 算数逻辑单元（ALU）

1.2 随机存取存储器（RAM）

1.3 中央处理器（CPU）

2.CPU如何执行我们写的程序？

1.CPU工作原理

1.1 算数逻辑单元（ALU）

算术逻辑单元(Arithmetic&logical Unit)是中央处理器(CPU)的执行单元，是所有中央处理器的核心组成部分，由"And Gate”(与门)和"Or Gate"(或门)构成的算术逻辑单元，主要功能是进行二位元的算术运算，如加减乘(不包括整数除法)。基本上，在所有现代CPU体系结构中，二进制都以补码的形式来表示。

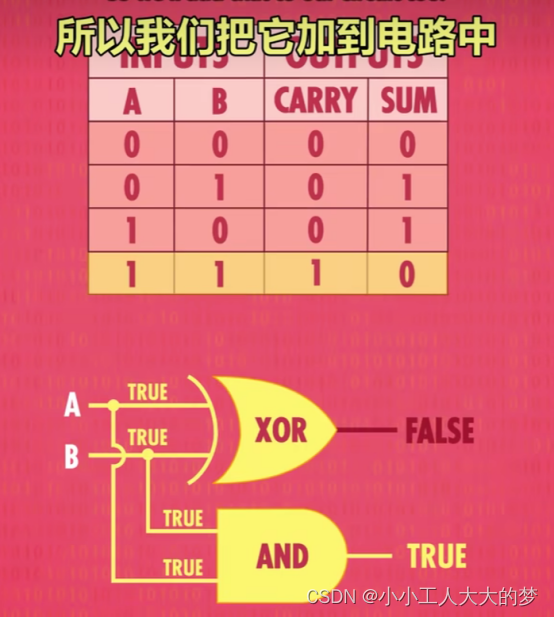

这个是ALU的一个例子（半加器）。

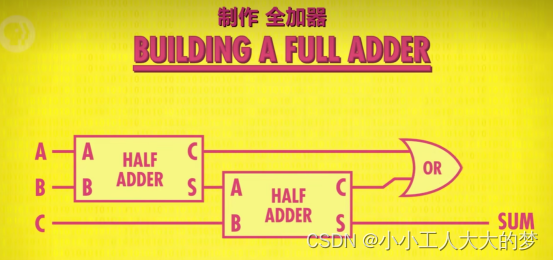

用两个半加器做了一个全加器，这就完成了一次抽象（把半加器封装成了一个模块，用它和逻辑电路继续组成其他更复杂模块）。

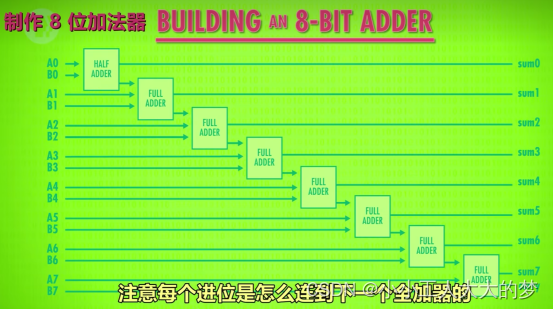

依次类推，做了一个八位加法器。

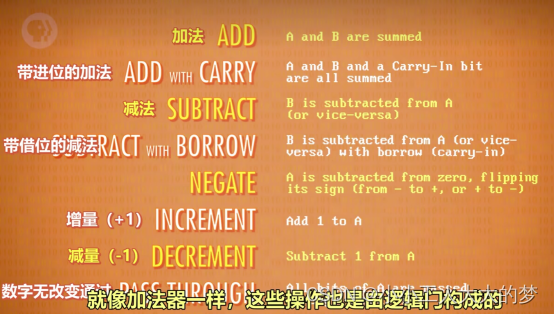

类似地，还有这些操作。

总结：ALU就是逻辑电路组成的计算器！

1.2 随机存取存储器（RAM）

现在我们算出一个数了，得存起来，不然白算了。这就涉及到内存（CPU中负责储存）的概念。

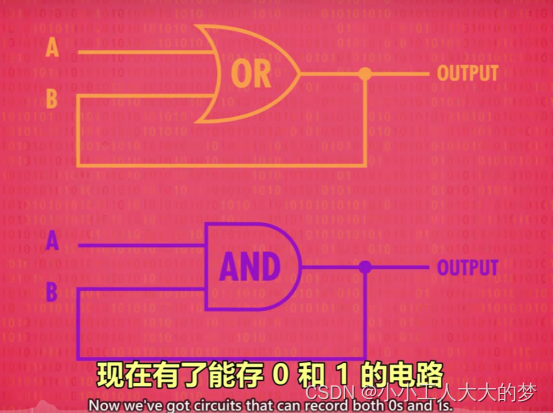

先做一个简单的电路存0和1。

利用前述电路，制作一个锁存器（可以存储一位数据）。

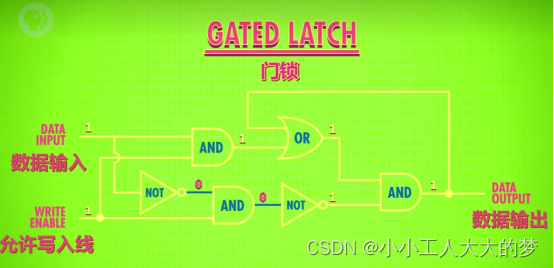

进一步做一个门锁（可以控制是否存储数据）。

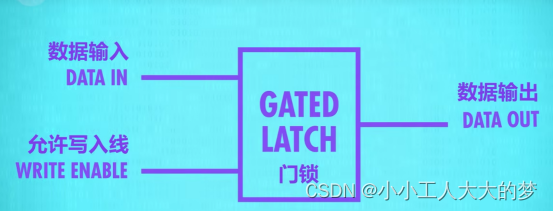

把门锁抽象，这就是一个能存一位数据（1 bit）的盒子，这就是锁存器。

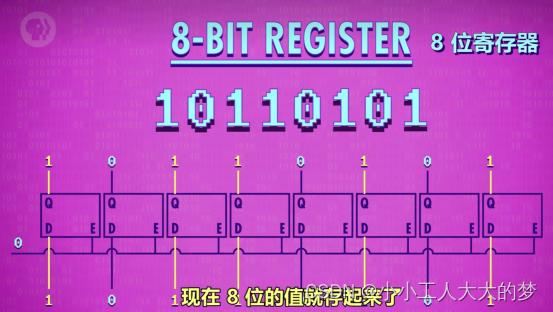

在锁存器的基础上制作一个能存更多位数的寄存器。

将门锁排列成矩阵连接起来，就能存256位的数据。

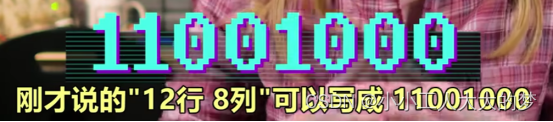

把一个数据存在矩阵中的某个位置，它的地址如上图表示。

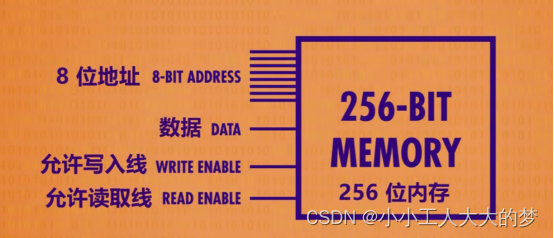

只是一个256位的内存。

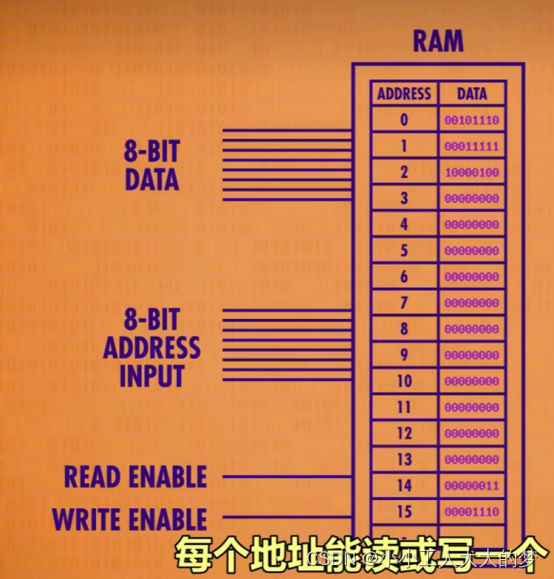

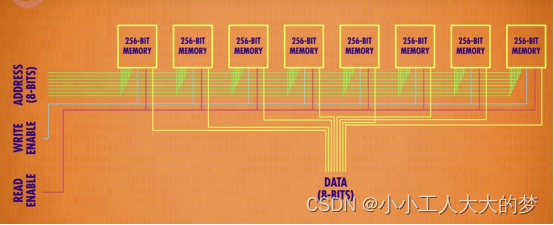

这上述两幅图就是随机存取存储器（RAM）的结构。

随机存取存储器（英语: Random Access Memory，缩写: RAM)，也叫主存，是与CPU直接交换数据的内部存储器。它可以随时读写(刷新时除外)，而且速度很快，通常作为操作系统或其他正在运行中的程序的临时数据存储介质。RAM工作时可以随时从任何一个指定的地址写入(存入)或读出（取出)信息。它与ROM的最大区别是数据的易失性，即一旦断电所存储的数据将随之丢失。RAM在计算机和数字系统中用来暂时存储程序、数据和中间结果。

1.3 中央处理器（CPU）

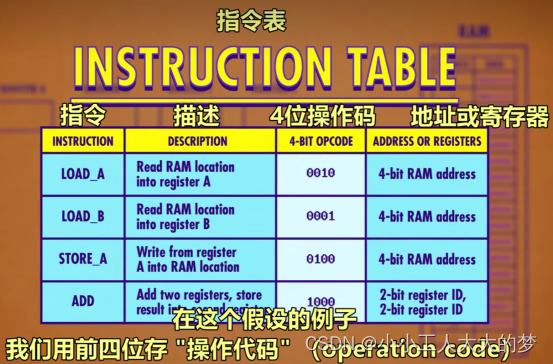

让CPU进行计算，就是让CPU执行指令。在上图的例子中前四位是指令（二进制形式的操作码，相当于控制相应逻辑电路的开关），后四位是指令的地址。

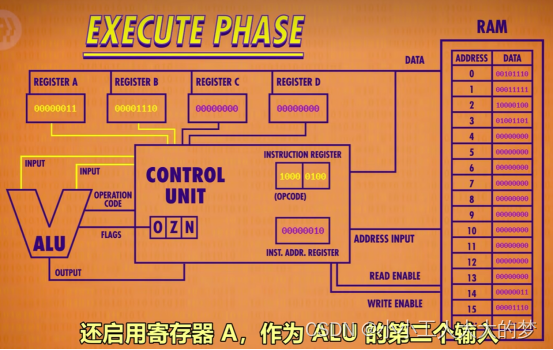

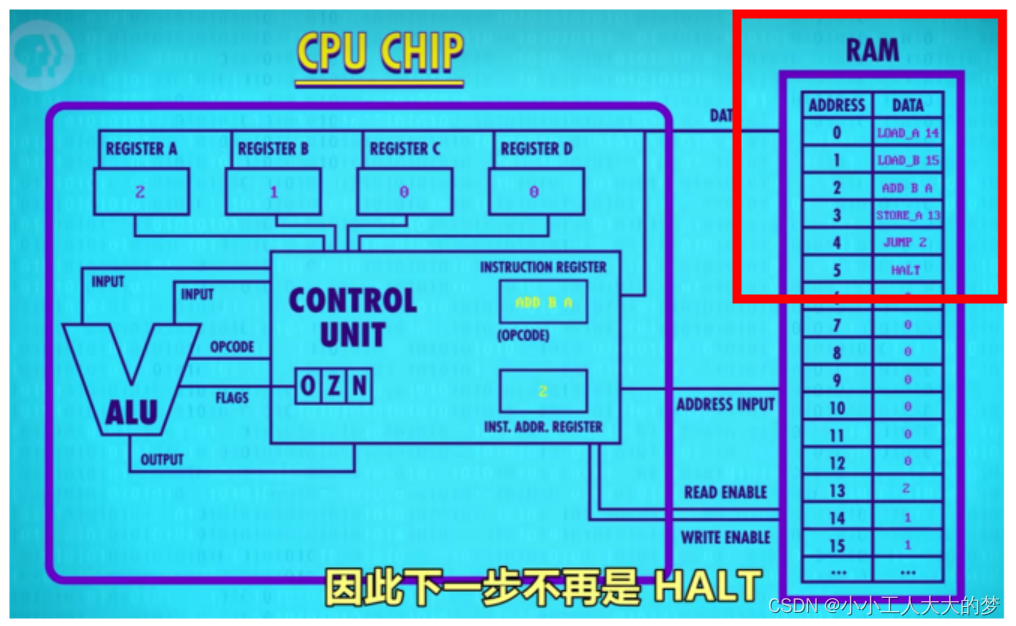

上图是一个CPU的结构。其中，RAM用于储存，控制单元用于管理指令，ALU负责计算。

控制单元,(Control Unit)负责程序的流程管理。正如工厂的物流分配部门，控制单元是整个CPU的指挥控制中心，由指令寄存器IR(Instruction Register)、指令译码器ID(Instruction Decoder)和操作控制器OC(Operation Controller)三个部件组成，对协调整个电脑有序工作极为重要。控制单元可以作为CPU的一部分，也可以安装于CPU外部。

2.CPU如何执行我们写的程序？

程序在CPU中的运行，就是在用软件控制硬件：

红框内就是指令。指令是CPU制造时刻在上面的电路，随着CPU的发展，其中的指令也越来越多，指令越多相当于CPU的功能越强大。CPU本身有各种指令，我们按顺序排序这些指令让CPU去计算，这就是计算机在执行一段程序。那么，这一段程序是如何进入CPU的内存中的呢？或者说，如何在计算机内存中按我们的想法让计算机执行指令？

由于计算机只懂得二进制语言，程序员想了一个技巧，写二进制程序来帮忙它可以读懂文字指令，自动转成二进制指令，这种程序叫汇编器。汇编器读取用汇编语言写的程序，然后转成"机器码"。

汇编器(Assembler)是将汇编语言翻译为机器语言的程序。一般而言，汇编生成的是目标代码，需要经链接器(Linker)生成可执行代码才可以执行。汇编语言是一种以处理器指令系统为基础的低级语言，采用助记符表达指令操作码，采用标识符表示指令操作数。作为一门语言，对应于高级语言的编译器，需要一个"汇编器"来把汇编语言原文件汇编成机器可执行的代码。常用的高级语言编译器有Microsoft公司的MASM系列和Borland公司的TASM系列编译器，还有一些小公司推出的或者免费的汇编软件包等。
除了汇编语言之外，我们常用的高级语言则通过编译器将程序变成机器码（二进制语言）。
编译程序(Compiler，compiling program)，也称为编译器，是指把用高级程序设计语言书写的源程序，翻译成等价的机器语言格式目标程序的翻译程序。编译程序属于采用生成性实现途径实现的翻译程序。它以高级程序设计语言书写的源程序作为输入，而以汇编语言或机器语言表示的目标程序作为输出。编译出的目标程序通常还要经历运行阶段，以便在运行程序的支持下运行，加工初始数据，算出所需的计算结果。

上述文字是本人学习计算机组成原理过程中的一些记录，主要针对的问题是“我们写的程序是如何在计算机硬件上运行的？”。对于一些理解有错误的地方望读者指出。
