本文将结合一个验证LBM有效性的最基础算例——poisuille流动，来详细讲解LBM的程序结构。

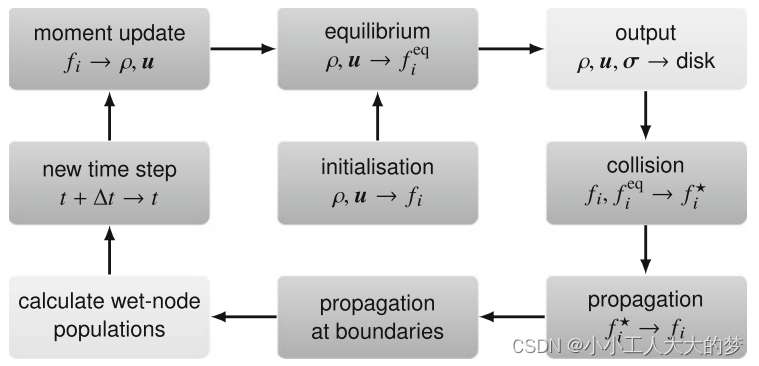

首先，LBM的程序结构如下：

一.初始化：对于不同的问题，LBM有不同的初始化方法。如定常流动，非定常流动，依赖于时间的周期性流动（如Womersley flow），初始化敏感性流动（如Taylor-Green vortex flow）等，它们具有不同的初始化方法。本文主要介绍最常用的用于定常流动的初始化方法。

定常流动指的是在计算达到稳态时，流体中任何一点的压力，速度和密度等物理量都不随时间变化的流动。LBM在模拟定常流动时进行初始化时，首先将各格子的宏观物理量的值初始化为t=0时的值（通常情况下ρ=1，u=(0,0)），随后令各格子的分布函数等于相应的平衡分布函数的值：

其中，

两式中a与i物理意义相同，均是从0到8的整数，代表D2Q9模型中的9个方向；ω（权重）,e（方向向量）,c均为已知量。由于各格子的速度和密度均初始化为t=0时刻的值，均已知，故格子沿9个方向的平衡分布函数也均可计算得到，所以各格子在初始化阶段分布函数的值均可以确定。

二.LBM主要计算程序

1.计算流体宏观密度和速度：

2.计算平衡分布函数：

3.执行碰撞步骤：

4.执行迁移步骤：

5.边界处理;

6.更新时间步：t=t+Δt，返回第1步。

三.实例分析——平板间的层流流动

首先简要介绍一下poisuille流动的物理背景：

泊肃叶流动（Poiseuille Flow）是一种经典的稳态、不可压缩、层流流体力学现象。这种流动的特点是在一个长直管道内，由于外界施加的压力差，流体在管道内呈现出均匀且平行的流动，流速呈线性分布，流速在横截面上是沿管道半径方向线性变化的。这是一种非常理想化的流动，通常用来解释管道内液体或气体的运动行为。

泊肃叶流动的一般公式如下：

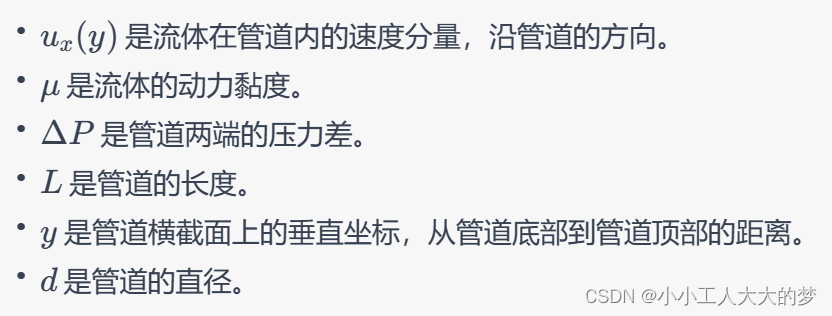

其中：

公式描述了流体速度与距离管道中心的垂直距离之间的关系。泊肃叶流动的速度分布是二次多项式，其最大速度出现在管道中心，速度沿管道半径方向线性减小，最终归于零。这种流动是具有特定几何形状（如圆管）和边界条件的流体的典型行为。

其次，本文选择了江苏大学葛钦钦的硕士毕业论文《基于格子 Boltzmann 理论的流场分析》中基于 LBM 二维管道流型模拟的 MATLAB 代码作为示例进行说明：（文末将附上完整版代码）

clear
close all
clc
tic
% GENERAL FLOW CONSTANTS
lx = 150; % number of cells in x direction
ly = 50; % number of cells in y direction
uMax = 0.1; % maximum velocity of Poiseuille inflow
Re = 100; % Reynolds number
nu = uMax * ly/ Re; % kinematic viscosity
omega = 1. / (3*nu+1./2.); % relaxation parameter
tPlot = 5; % cycles for graphical output
% D2Q9 LATTICE CONSTANTS
% e6 e2 e5
% \ | /
% e3-e0-e1
% / | \
% e7 e4 e8
w = [1/9,1/9,1/9,1/9,1/36,1/36,1/36,1/36,4/9];
ex = [ 1, 0, -1, 0, 1, -1, -1, 1, 0];
ey = [ 0, 1, 0, -1, 1, 1, -1, -1, 0];
opp = [ 3, 4, 1, 2, 7, 8, 5, 6, 9];
liq = [2:(ly-1)]; % liquid part
in = 1; % position of inlet
out = lx; % position of outlet
[y,x] = meshgrid(1:ly,1:lx); % get coordinate of matrix indices
obst = ones(lx,ly);
obst(1:lx,liq) = 0; % top/bottom boundary
bbRegion = find(obst); % boundary is 1 (use bounce back model)

这一部分代码是计算过程中所需参数的定义以及对于参与运算的数组的初始化。最基本的LBM模拟中可以人为控制的参数只有模型尺寸（lx,ly）以及无量纲弛豫时间（τ）。无量纲弛豫时间（τ），雷诺数（Re）以及运动黏度（v）三者之间的关系是“知其一则知其三”，实际参与运算的只有τ，其关系式如下：

其中，Δt=1,格子声速的平方为1/3，运动黏度的量纲也是在格子单位制下的值，而非国际单位制下的值。

整个计算域内的格子被分为两种类型：流体格子以及边界格子。格子类型的信息储存在一个lx*ly的二维矩阵之中，该矩阵是一个其中值非0即1的矩阵，当某一格子的坐标对应边界格子时，该处值为1，否则为0，对应流体格子。这样设置的原因是：在后续计算中，对不同类型的格子需要执行不同的操作，0和1就是用来判断它们类型的“身份证”。

% INITIAL CONDITION
fIn = reshape( w' * ones(1,lx*ly), 9, lx, ly); % reshape all nodes to a new form (9*lx*ly) matrix
fEq=zeros(9,lx,ly); % initial feq is zero
fOut=zeros(9,lx,ly); % initial ftemporary is zero
avu=0; % initial average velocity is zero
prevavu=0; % next node velocity is zero

这一部分代码对所需要用到的分布函数进行了定义和初始化。从本质上来讲，利用LBM进行数值模拟其实就是随着时间步进通过特定的算法更新矩阵：ux(lx*ly),uy(lx*ly),ρ(lx*ly),f(lx*ly*9)的值。这些矩阵包含着计算域内每个格子的所有宏观物理量（速度和密度）和微观物理量（分布函数）的信息。

% MAIN LOOP (TIME CYCLES)
T=0;
while (1e-9<abs((prevavu-avu)/avu)) || T<20000 % give the restriction of circulation
T=T+1 % start to count
% MACROSCOPIC VARIABLES
rho = sum(fIn); % formula of rho
ux = reshape ( (ex * reshape(fIn,9,lx*ly)), 1,lx,ly) ./rho; % formula of velocity
uy = reshape ( (ey * reshape(fIn,9,lx*ly)), 1,lx,ly) ./rho; % formula of velocity
% MACROSCOPIC (DIRICHLET) BOUNDARY CONDITIONS
ux(:,in,liq) = uMax; % channel inlet x-velocity
uy(:,in,liq) = 0; % channel inlet y-velocity
rho(:,in,liq) = 1 ./ (1-ux(:,in,liq)) .*(sum(fIn([9,2,4],in,liq)) + 2*sum(fIn([3,6,7],in,liq)) );
% COLLISION STEP
for i=1:9
cu = 3*(ex(i)*ux+ey(i)*uy);
fEq(i,:,:) = rho .* w(i) .* ( 1 + cu + 1/2*(cu.*cu) - 3/2*(ux.^2+uy.^2) );
fOut(i,:,:) = fIn(i,:,:) - omega .* (fIn(i,:,:)-fEq(i,:,:));
end
% MICROSCOPIC BOUNDARY CONDITIONS: NO-SLIP WALLS (bounce-back)
for i=1:9
fOut(i,bbRegion) = fIn(opp(i),bbRegion);
end
% STREAMING STEP
for i=1:9
fIn(i,:,: ) = circshift(fOut(i,:,: ), [0,ex(i),ey(i)]);
end
% MICROSCOPIC BOUNDARY CONDITIONS: INLET (Zou/He BC)
fIn(1,in,liq) = fIn(3,in,liq) + 2/3*rho(:,in,liq).*ux(:,in,liq); % formula of rho at D2Q9 model
fIn(5,in,liq) = fIn(7,in,liq) + 1/2*(fIn(4,in,liq)-fIn(2,in,liq)) + 1/2*rho(:,in,liq).*uy(:,in,liq) + 1/6*rho(:,in,liq).*ux(:,in,liq);
fIn(8,in,liq) = fIn(6,in,liq) + 1/2*(fIn(2,in,liq)-fIn(4,in,liq)) -1/2*rho(:,in,liq).*uy(:,in,liq) + 1/6*rho(:,in,liq).*ux(:,in,liq);
% MICROSCOPIC BOUNDARY CONDITIONS: OUTLET (Zou/He Open BC--second order interpolation scheme)
fIn(3,out,liq)=2*fIn(3,out-1,liq)-fIn(3,out-2,liq);
fIn(6,out,liq)=2*fIn(6,out-1,liq)-fIn(6,out-2,liq);
fIn(7,out,liq)=2*fIn(7,out-1,liq)-fIn(7,out-2,liq);
u = reshape(sqrt(ux.^2+uy.^2),lx,ly);
u(bbRegion) = nan;
rho(bbRegion) = nan;
rho_2D=reshape(rho,lx,ly);
p = rho_2D/3;

这一部分代码是LBM核心的计算程序，它的主体结构是一个while循环，当计算精度满足要求时推出循环。在LBM模拟中，也可以采用for循环的模式，人为控制循环次数。进入循环中，首先要通过分布函数的值计算宏观物理量的值:

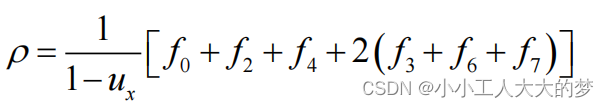

通过公式可以发现，每个格子的宏观物理量仅通过该格子沿9个方向的分布函数即可计算得到，而不需要其周围格子的物理量参与计算。在宏观物理量计算完成后，需要施加宏观边界条件，将边界处的宏观物理量的值指定为应施加的边界条件的值。此处采用的是zou-he进口速度边界条件的形式，详细理论以及推导过程可参阅论文《基于格子 Boltzmann 理论的流场分析》。

至此，该时间步下流场中各格子对应的宏观物理量全部正确。随后，重新根据宏观量计算各格子沿9个方向的平衡分布函数。注意，各格子平衡分布函数的计算也仅涉及到本格子的宏观物理量，其他格子并不参与计算。

随后，对边界格子应用bounce back反弹边界条件。这是一种微观边界条件。微观边界条件是LBM方法中特有的边界条件，其含义是，在对计算域施加边界条件时，不光要对边界上宏观物理量进行处理，还需要对边界上的分布函数也进行特定的操作。该代码中应用的是半步刚性反弹格式，具有二阶精度。具体原理同样可以参考论文《基于格子 Boltzmann 理论的流场分析》。

随后，对分布函数执行迁移操作。使用circshift函数相当于对边界格子上的分布函数执行了周期性边界条件，因此，进口和出口处格子指向流场内部的分布函数是分别从出口和进口处格子的分布函数迁移过来的，是不正确的，因此需要利用zou-he微观边界条件重新计算这些分布函数的值。

至此，该时间步末各格子的分布函数全部正确，继续进入循环参与计算，周而复始，直到流体域达到平衡，计算精度满足要求时停止。

最后，对计算过程进行可视化以及结果的后处理。该部分不作讲解，读者可自行学习。

完整MATLAB代码：

clear
close all
clc
tic
% GENERAL FLOW CONSTANTS
lx = 150; % number of cells in x direction
ly = 50; % number of cells in y direction
uMax = 0.1; % maximum velocity of Poiseuille inflow
Re = 100; % Reynolds number
nu = uMax * ly/ Re; % kinematic viscosity
omega = 1. / (3*nu+1./2.); % relaxation parameter
tPlot = 5; % cycles for graphical output
% D2Q9 LATTICE CONSTANTS
% e6 e2 e5
% \ | /
% e3-e0-e1
% / | \
% e7 e4 e8
w = [1/9,1/9,1/9,1/9,1/36,1/36,1/36,1/36,4/9];
ex = [ 1, 0, -1, 0, 1, -1, -1, 1, 0];
ey = [ 0, 1, 0, -1, 1, 1, -1, -1, 0];
opp = [ 3, 4, 1, 2, 7, 8, 5, 6, 9];
liq = [2:(ly-1)]; % liquid part
in = 1; % position of inlet
out = lx; % position of outlet
[y,x] = meshgrid(1:ly,1:lx); % get coordinate of matrix indices
obst = ones(lx,ly);
obst(1:lx,liq) = 0; % top/bottom boundary
bbRegion = find(obst); % boundary is 1 (use bounce back model)
% INITIAL CONDITION
fIn = reshape( w' * ones(1,lx*ly), 9, lx, ly); % reshape all nodes to a new form (9*lx*ly) matrix
fEq=zeros(9,lx,ly); % initial feq is zero
fOut=zeros(9,lx,ly); % initial ftemporary is zero
avu=0; % initial average velocity is zero
prevavu=0; % next node velocity is zero
% MAIN LOOP (TIME CYCLES)
T=0;
while (1e-9<abs((prevavu-avu)/avu)) || T<20000 % give the restriction of circulation
T=T+1 % start to count
% MACROSCOPIC VARIABLES
rho = sum(fIn); % formula of rho
ux = reshape ( (ex * reshape(fIn,9,lx*ly)), 1,lx,ly) ./rho; % formula of velocity
uy = reshape ( (ey * reshape(fIn,9,lx*ly)), 1,lx,ly) ./rho; % formula of velocity
% MACROSCOPIC (DIRICHLET) BOUNDARY CONDITIONS
ux(:,in,liq) = uMax; % channel inlet x-velocity
uy(:,in,liq) = 0; % channel inlet y-velocity
rho(:,in,liq) = 1 ./ (1-ux(:,in,liq)) .*(sum(fIn([9,2,4],in,liq)) + 2*sum(fIn([3,6,7],in,liq)) );
% COLLISION STEP
for i=1:9
cu = 3*(ex(i)*ux+ey(i)*uy);
fEq(i,:,:) = rho .* w(i) .* ( 1 + cu + 1/2*(cu.*cu) - 3/2*(ux.^2+uy.^2) );
fOut(i,:,:) = fIn(i,:,:) - omega .* (fIn(i,:,:)-fEq(i,:,:));
end
% MICROSCOPIC BOUNDARY CONDITIONS: NO-SLIP WALLS (bounce-back)
for i=1:9
fOut(i,bbRegion) = fIn(opp(i),bbRegion);
end
% STREAMING STEP
for i=1:9
fIn(i,:,: ) = circshift(fOut(i,:,: ), [0,ex(i),ey(i)]);
end
% MICROSCOPIC BOUNDARY CONDITIONS: INLET (Zou/He BC)
fIn(1,in,liq) = fIn(3,in,liq) + 2/3*rho(:,in,liq).*ux(:,in,liq); % formula of rho at D2Q9 model
fIn(5,in,liq) = fIn(7,in,liq) + 1/2*(fIn(4,in,liq)-fIn(2,in,liq)) + 1/2*rho(:,in,liq).*uy(:,in,liq) + 1/6*rho(:,in,liq).*ux(:,in,liq);
fIn(8,in,liq) = fIn(6,in,liq) + 1/2*(fIn(2,in,liq)-fIn(4,in,liq)) -1/2*rho(:,in,liq).*uy(:,in,liq) + 1/6*rho(:,in,liq).*ux(:,in,liq);
% MICROSCOPIC BOUNDARY CONDITIONS: OUTLET (Zou/He Open BC--second order interpolation scheme)
fIn(3,out,liq)=2*fIn(3,out-1,liq)-fIn(3,out-2,liq);
fIn(6,out,liq)=2*fIn(6,out-1,liq)-fIn(6,out-2,liq);
fIn(7,out,liq)=2*fIn(7,out-1,liq)-fIn(7,out-2,liq);
u = reshape(sqrt(ux.^2+uy.^2),lx,ly);
u(bbRegion) = nan;
rho(bbRegion) = nan;
rho_2D=reshape(rho,lx,ly);
p = rho_2D/3;
% VISUALIZATION
if (mod(T,tPlot)==0)
figure(1);
imagesc(rot90(u,1));
colorbar
ti=title('Velocity distribution of the channel','color','k');
set(ti,'fontsize',12);
axis equal off;
drawnow
figure(2);
imagesc(rot90(p,1));
colorbar
ti=title('Pressure distribution of the channel','color','k');
set(ti,'fontsize',12);
axis equal off;
drawnow
end
end
total_T=T
figure(3)
surf(x,y,u)
ux=reshape(ux,lx,ly);
uy=reshape(uy,lx,ly);
L=(ly-2)/2;
x=-(L-0.5):(L-0.5);
SIMULATION20=ux(20,2:ly-1)/uMax;
SIMULATION35=ux(35,2:ly-1)/uMax;
SIMULATION55=ux(55,2:ly-1)/uMax;
SIMULATION75=ux(75,2:ly-1)/uMax;
figure(4);
plot(x,SIMULATION20,'ob',x,SIMULATION35,'--dc',x,SIMULATION55,':vm',x,SIMULATION75,'r');
title('Comparison of analytical with LBM results');
xlabel('different location in channel width');
ylabel('u/u_inlet')
legend('Speed at x=20','Speed at x=35','Speed at x=55','Speed at x=75');
toc
