SFF-8636 I2C协议相关解析

2-wire Bus Interface

5.1 Signal Interface

I2C组成由master和salve组成。固定侧为master，自由侧为slave。采用串行的方式来控制以及传输数据。

一定是由master开始数据传输。数据传输方向可以是master到slave，或者slave到master。I2C由SCL以及SDA组成。

master利用SCL对双线总线上的数据和控制信息进行时钟控制。master和slave应该在SCL上升沿的时候锁定数据。

SDA信号时双向的，在数据传输过程中，当SCL为低电平时，SDA电平进行转换。当SCL为高电平时时，SDA电平上的转换应表示停止或启动状态。

5.2 2-wire Bus Protocol

5.2.1操作状态和状态转换

5.2.1.1 Start信号

Start信号：SCL为高时，SDA从高到低进行转换。所有i2c操作必须在start信号开始之后。

5.2.1.2 Stop信号

Stop信号：SCL为高时，SDA从低到高进行转换。所有i2c操作必须在stop信号出现后结束。

5.2.1.3 Acknowledge信号

Acknowledge信号：在发送一个字节以后，持有sda信号的一侧应该释放sda线一段时间，在这个期间接收

方可以拉低sda发送应答信号。
master写数据到slave时，slave应该在每次接收到数据后发送应答信号。

master读数据slaver是，master 应该在最后一次接收数据之前都发送应答信号，在最后一个应该发送nack信号，并接着发送一个stop信号。

5.2.1.4 Clock Stretching

clock stretching通过将SCL线拉低来暂停一个传输.直到释放SCL线为高电平,传输才继续进行.

5.2.2 Reset (仅限管理界面)

5.2.2.1 Power On Reset

掉电时i2c应该进行复位，上电后应该复位完成。

5.2.2.2 Protocol Reset（协议复位）

同步问题可能导致master和slvae对当前正在传输的特定位位置、操作类型甚至正在进行的操作存在分歧。i2c没有明确定义的复位机制。以下步骤可能会强制完成当前操作，并使slave释放SDA。

1. master应向slave提供多达9个SCL时钟周期（先低再高）
2. 当每个周期SCL高时，master应监测SDA。
3. 如果slave释放SDA，它将会拉高，并且master可以开始start操作。
4. 如果SDA在整整9个时钟周期后保持低，则协议复位失败。

5.2.2.3 Reset Signal

如果实现了一个重置引脚。如果提供，在断言复位引脚时，自由侧应过渡到复位状态。状态过渡的延迟超出了本文件的范围。

5.2.3 Format

5.2.3.1 Control

在start信号后，i2c操作的前8位字应包括“1010000”，然后是一个读/写控制位。

1	0	1	0	0	0	0	R/W
MSB							LSB

lsb位表示操作是数据读取还是写。如果该位为高，则执行读取操作；如果该位被设置为低，则执行写操作；

在控制位传输完成后，slave应把sda信号拉低，确认接收成功。（发送应答）

5.2.3.2 Address and Data

在读/写控制位之后，地址和数据字以8位1 byte进行传输。数据首先用大端序进行传输。

5.3 Read/Write Operations

5.3.1 Slave Memory Address Counter (Read and Write Operations)

所有i2c slave都有一个内部的寄存器地址计数器，其中包含在最近一次读写操作中访问的最后一个地址，并增加1。

每当slave接收或发送数据字时，地址计数器就会递增。只要没有掉电，此地址应该保持有效。在对自由侧设备断电或复位时，从地址计数器的内容可能不确定。读写操作期间的地址滚动是从128字节内存页面的最后一个字节到同一页面的第一个字节。

5.3.2 Write Operations (BYTE Write)

在发送完设备地址（A0h）和确认之后的8位数据字地址之后才可以进行写操作。在收到这个地址（寄存器地址）后，slave应发送(ACK信号)来确认，然后记录第一个8位的数据。

在收到数据字后，slave应该发送ack信号进行应答，master如果想终止顺序写，应该发送一个stop信号。

如果发送start信号代替stop信号，那写入的数据应该丢弃。再接收到合法的stop信号后，salve写入数据到自己内部的内存上。slave在此写周期内禁用其管理接口输入，在内部内存写入完成之前，不得响应或确认后续命令

5.3.3 Write Operations (Sequential Write)

双线从应最多支持4个连续字节写入，不重复发送从地址和内存地址信息。顺序写入以与单字节写入相同的方式启动，但是主机主机在输入第一个字后不发送停止条件。相反，在slave确认接收到第一个数据字之后，master最多可以传输三个数据字。slave应在收到每个数据字后发送一个确认信号。master必须以STOP条件终止顺序写入序列，否则将中止写入操作并丢弃数据。

5.3.4 Write Operations (Acknowledge Polling)

一旦slave内部定时的写周期开始，就可以使用轮询来确定写操作何时完成。这涉及到发送一个启动条件，然后是设备地址字。只有当内部写周期完成时，从属才会响应出对后续命令的确认，表明读或写操作可以继续。

5.3.5 Read Operations (Current Address Read)

当前地址读操作只需要发送从地址读字（10100001），一旦slave发送ack确认，当前地址数据字将被连续选出。当master用NACK和STOP响应而不是确认时，传输将终止。

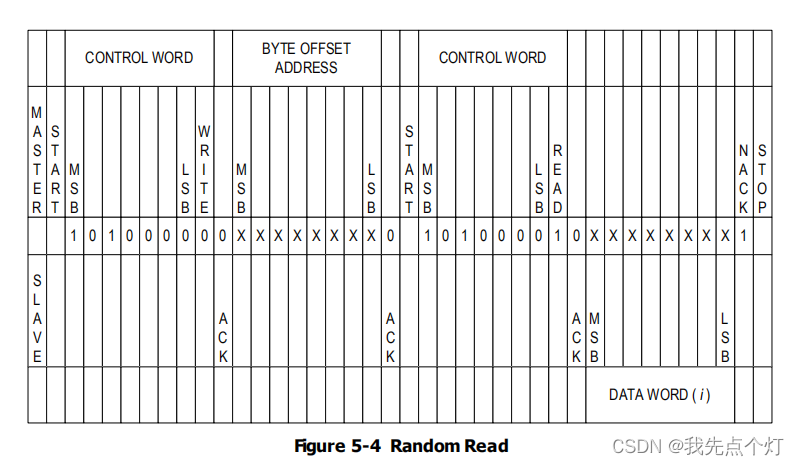

5.3.6 Read Operations (Random Read)

随机读操作需要在目标字节地址中加载一个虚拟写操作（也就是写设备地址和寄存器地址），这可以通过以下顺序来完成：

1. 目标8位数据字地址在设备地址写入字（10100000）之后发送，并由从slave确认
2. 然后master生成另一个开始条件（中止1010000写入）和通过发送设备读地址（10100001）读取的当前地址。
3. slave确认设备地址，并连续呼出所请求的数据字。
4. 当master用NACK和STOP响应而不是确认时，传输将终止。

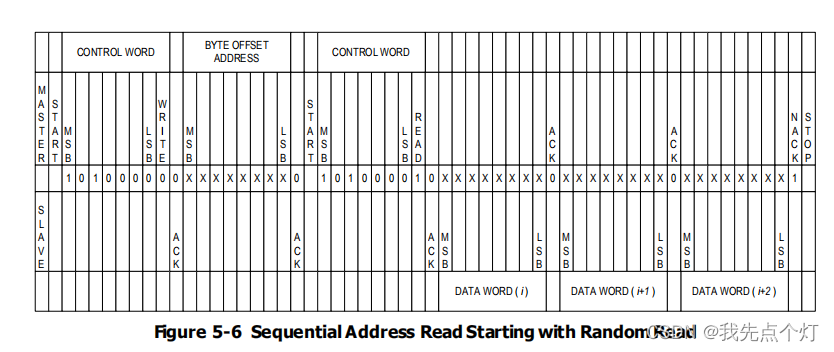

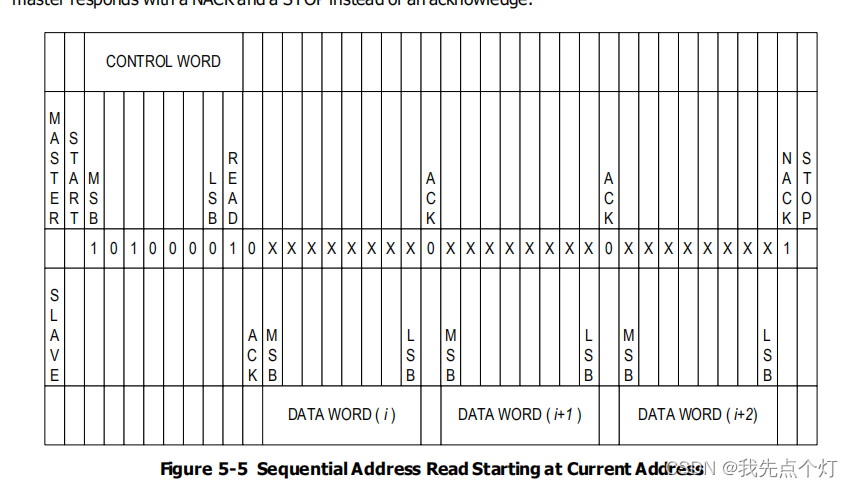

5.3.7 Read Operations (Sequential Read)

1. 顺序读取由当前地址读取或随机地址读取启动。
2. 要指定顺序读取，master在每个数据字之后响应确认（而不是STOP）。
3. 只要slave收到确认，它就应该连续发出顺序数据字。
4. 当master用NACK和STOP响应而不是确认时，传输将终止。

5.4 2-wire Interface Timing

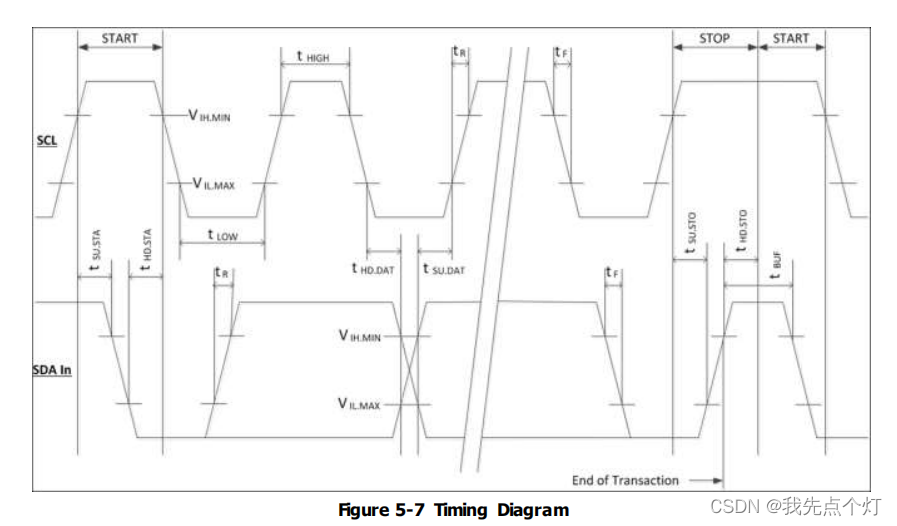

5.4.1 Timing Diagram

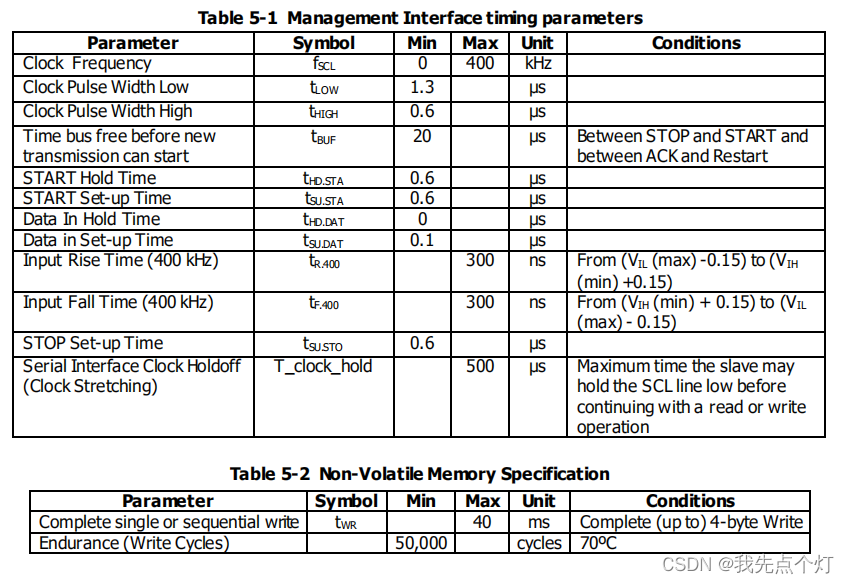

5.4.2 Timing Parameters

5.5 Write Operation Restrictions

1字节的位置应该用单字节写操作写入，而那些>1字节可以用多字节写操作写入。表5-3中定义的可写内存块的内容，除了第02h页之外，都是易失性的，在开机时所有位都设置为零。
