超声波传感器的种类原理与设计应用

超声波传感器是一种利用超声波来检测物体位置、距离或速度的传感设备。其工作原理是发射高频声波（通常超过20kHz），然后接收反射回来的声波。根据声波传播的时间差或频率变化，可以计算出目标物体的距离、位置或移动速度。

超声波传感器的功能相当多样，常用来进行距离测量，超声波传感器可以精确地测量目标物体与传感器之间的距离，广泛应用于自动化控制、测距仪和物体位置测量等领域。此外，超声波传感器也可用于物体检测，传感器能够检测前方是否有物体，并根据需要触发相应的动作，常用于机器人避障、自动门和安防系统中。

另外，超声波传感器也可用于进行速度测量，通过多普勒效应，超声波传感器能够测量物体的移动速度，因此可应用于交通监控、运动检测等场景。超声波传感器也可用于液位测量，可以检测液体的液位，广泛应用于水库、水箱和化学罐体的液位监控。

超声波传感器的应用相当广泛，在工业自动化领域，可在生产在线用于检测产品的位置和距离，以确保生产过程的精度和安全。在汽车辅助驾驶应用中，可用于汽车倒车雷达、盲点检测和自动泊车系统，帮助驾驶员避开障碍物。

超声波传感器也是智能家居应用中常见的产品，可用于自动门、智能垃圾桶和防盗系统，提供便捷和安全的居家环境。在医疗设备中，也可使用于超声波成像和诊断仪器，提供非侵入性的检查手段。

在消费电子应用中，超声波传感器也可应用于智能手机和游戏设备的手势控制中，提供更丰富的交互体验。在环境监测应用中，则可用于水位检测、风速风向测量等环境监测系统，提供实时的环境数据。

超声波传感器具有非接触式测量、精度高、响应快等优点，因此在各个领域得到了广泛的应用。

超声波传感器的种类与运作原理

超声波传感器的分类方式相当多样，可依据其检测模式分成收发一体型、收发分体型、双稳态型、多普勒型等种类的传感器，其依据结构来分类也可分成防水型、高频型、开放型，依据材料来分类也可分成压电式、磁致伸缩式，依据使用环境可分成气体中与液体中的超声波传感器。

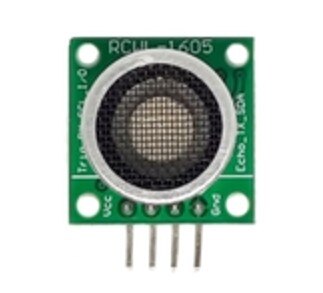

一体型超声波传感器

1.一体型超声波传感器

一体型超声波传感器（Transceiver）是一种既可以发射超声波，又可以接收反射回来的超声波的传感器。这种传感器通常设计紧凑，适合在需要测量距离或检测物体的应用中使用。

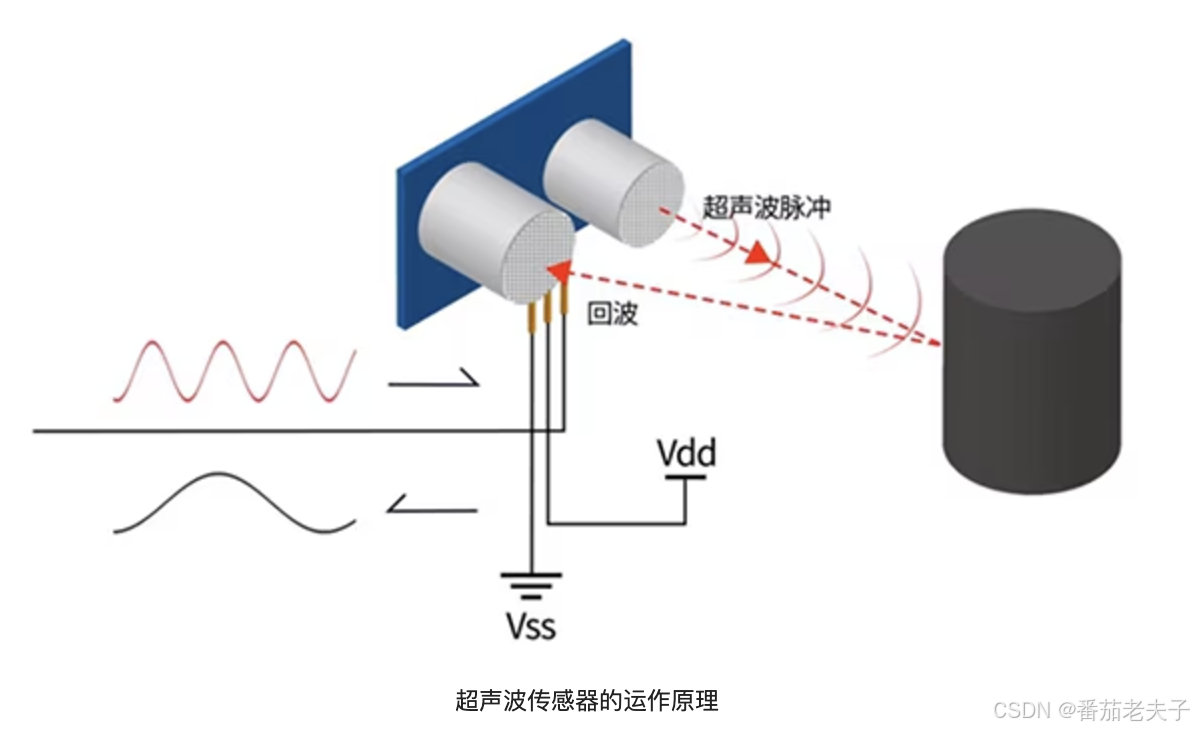

一体型超声波传感器中的发射单元将电信号转换为高频超声波（通常在20kHz以上），并向外发射。超声波在空气中以一定的速度（约340米/秒）传播，遇到物体后会反射回来。传感器中的接收单元捕捉到反射回来的超声波，并将其转换回电信号。根据超声波从发射到接收到的时间差，可以计算出物体与传感器之间的距离，这种方法被称为「飞行时间」（Time of Flight, TOF），通过距离计算公式可以精确计算出物体的距离。

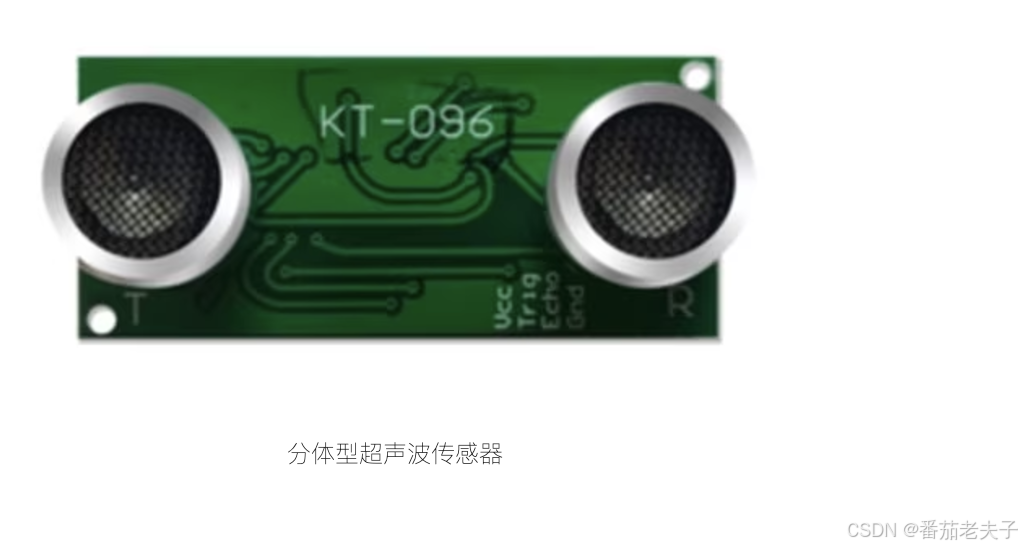

2.分体型超声波传感器

分体型超声波传感器（Separate Emitter and Receiver）是一种发射和接收单元分开的传感器，其运作原理与一体型相似，但又有所不同。一体型超声波传感器的发射和接收单元集成在同一个元器件中，结构紧凑，安装方便。分体型超声波传感器的发射单元和接收单元分开，通常需要分别安装，但可以实现更大的测量范围和更高的灵敏度。

发射和接收单元的分离设计可以减少干扰，提高测量性能，虽然成本相对较高，但可提供更高的性能和更大的应用范围。一体型超声波传感器适合短距离和紧凑安装的应用，而分体型超声波传感器则适合需要更大测量范围和更高灵敏度的远距离应用。

3.双稳态超声波传感器

双稳态超声波传感器（Bistatic Ultrasonic Sensor）是一种发射和接收单元位于不同位置但相对于被测物体处于固定角度的传感器。这种传感器通常用于需要高精度和大范围测量的应用。

双稳态超声波传感器的运作原理与分体型超声波传感器类似，其发射和接收单元的距离和角度需要精确调整，以确保最佳测量效果。双稳态超声波传感器的成本通常较高，但提供更高的性能和精度。

4.多普勒超声波传感器

多普勒超声波传感器（Doppler Ultrasonic Sensor）利用多普勒效应来测量物体的速度和运动。多普勒效应描述的是当波源和观察者之间存在相对运动时，波的频率会发生改变的现象。

多普勒超声波传感器的发射器会发射一束超声波，通常频率范围在20 kHz到10 MHz之间。当超声波遇到移动物体时，会反射回来。根据多普勒效应，反射波的频率会根据物体的运动方向和速度发生变化，如果物体向传感器靠近，反射波的频率会增加（频率升高）。如果物体远离传感器，反射波的频率会减少（频率降低）。接收器接收到反射波，并将其转换成电信号。传感器会分析接收到的信号，计算反射波频率的变化。根据反射波的频率变化量（多普勒频移），可以计算出物体的运动速度。

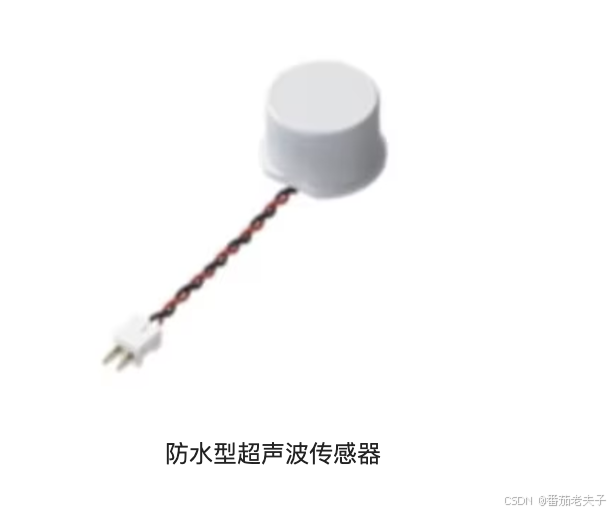

5.防水型超声波传感器

防水型超声波传感器设计用于在潮湿或水下环境中运行，能够抵抗水分和液体的侵蚀。这些传感器常见于工业、汽车、海洋和消费电子领域。防水型超声波传感器的运作原理跟传统的超声波传感器相似，但发射器、接受器和压晶体管等都被密封在内部，以防止水分和其他液体的侵蚀。

防水型超声波传感器通常有一个密封外壳，这个外壳可以是塑料、金属或其他耐用材料。防水型超声波传感器能够在潮湿和水下环境中可靠运行，并可提供精确的距离和位置测量，且适用于多种环境和应用场景。不过，相比普通超声波传感器，防水型超声波传感器的成本较高，在水中进行测量时，超声波的传播速度和衰减特性不同于空气，可能影响测量范围和精度。

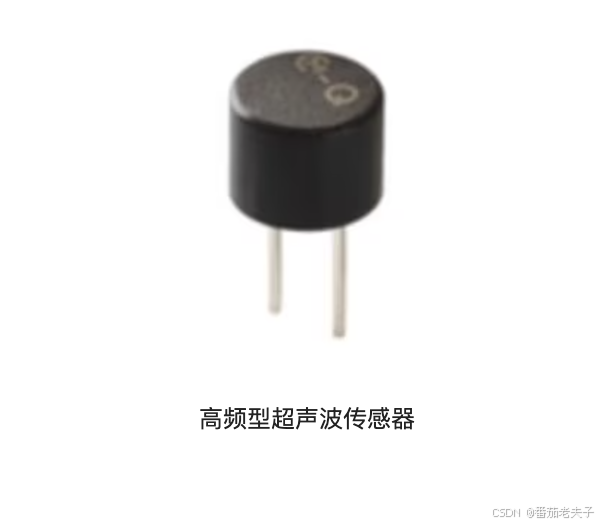

6.高频型超声波传感器

高频型超声波传感器利用高频超声波（通常频率范围在1 MHz到10 MHz之间）来实现更高精度和分辨率的测量。高频型超声波传感器的发射单元会产生高频超声波脉冲，这些脉冲能够在介质中传播。发射单元通常由压晶体管构成，这些晶体在电压作用下产生机械振动，发射超声波。

高频超声波具有更短的波长，因此能够提供更高的空间分辨率，能够提供精确的测量和成像，且高频超声波的衰减较快，测量距离通常较短，因此适用于短距离、高精度的测量应用。高频超声波传感器和相关设备的成本较高，适用于高价值和高精度的应用。

7.开放型超声波传感器

开放型超声波传感器是一种设计为不需要封闭在防护外壳中的超声波传感器，通常暴露在环境中，这种设计可以减少超声波传播的损失，提高测量精度，以实现更高的灵敏度和更快的响应，用于需要高灵敏度和快速响应的应用，这些传感器常见于近距离检测和非接触式测量。

由于没有防护外壳，开放型超声波传感器可以提供更高的灵敏度，其设计简单，能够快速响应环境中的变化。相对于封闭型传感器，开放型传感器的制造成本较低。不过，由于没有防护外壳，开放型超声波传感器容易受到灰尘、湿气和其他环境因素的影响。暴露在环境中的器件可能会受到更多的磨损和损害，导致使用寿命缩短。

8.压电式超声波传感器

压电式超声波传感器（Piezoelectric Ultrasonic Sensor）利用压电材料的压电效应来产生和接收超声波。这些传感器因其高灵敏度和可靠性，广泛应用于各种工业、医疗和消费电子领域。压电式超声波传感器应用压电效应，压电材料（如压电陶瓷、压晶体管）在受到机械压力时会产生电荷，这称为正压电效应。当施加电场时，压电材料会产生机械变形，这称为逆压电效应。发射单元由压电材料构成，当施加电压时，材料会产生振动，发射超声波。超声波频率取决于压电材料的共振频率，通常在20 kHz至10 MHz之间。接收单元也由压电材料构成，当接收到反射的超声波时，材料会因振动产生电荷。

由于压电材料具有高灵敏度，能够精确地检测微小的超声波信号，由于压电材料相当耐用，因此具有长寿命和高可靠性，且能够快速响应并提供实时测量数据。不过，压电材料对温度和应力变化较为敏感，可能会影响测量精度，高性能的压电材料和相关电子电路可能会增加成本。

9.磁致伸缩式超声波传感器

磁致伸缩式超声波传感器（Magnetostrictive Ultrasonic Sensors）利用磁致伸缩效应来产生和接收超声波。这些传感器在工业检测、医疗成像以及其他高要求的应用中发挥重要作用。磁致伸缩式超声波传感器应用磁致伸缩效应，指的是某些材料在外部磁场作用下会产生尺寸变化的现象。这些材料被称为磁致伸缩材料，例如某些合金和铁磁材料。磁致伸缩材料被放置在传感器内部，当施加电流或磁场时，这些材料会根据磁场变化产生微小的尺寸变化（伸缩），这些变化会产生机械振动，从而产生超声波脉冲。接收单元会捕捉反射回来的超声波，磁致伸缩材料再次受到机械振动，这些振动会在材料内部产生电压变化，转换为电信号。

磁致伸缩材料对磁场变化非常灵敏，能够产生和接收高精度的超声波信号，其对温度变化和机械应力的敏感度较低，提供稳定的性能，适用于需要高频超声波的应用，提供更高的分辨率和精度。不过，磁致伸缩材料和相关设备的成本可能较高，且需要稳定的磁场源来实现正常工作，对环境中磁场的变化敏感。

10.气体中的超声波传感器

气体中的超声波传感器的运作原理和应用领域，与液体或固体中的超声波传感器有所不同。超声波传感器发射器产生超声波脉冲，这些脉冲在气体中传播，这是最常见的超声波传感器类型。气体中的声速取决于气体的密度、温度和压力等因素。由于气体的密度和声速会随温度和压力变化，因此传感器通常会包括温度和压力补偿功能，以提高测量的准确性。有些传感器会使用内部的气体传感器来实时监测环境条件，并根据这些条件调整超声波信号的处理。

气体中的超声波传感器可以非接触地测量气体中的物体，适合测量高温或危险环境中的气体，并能够提供实时的测量数据，便于实时反应和调整，并可用于多种气体环境，包括不同密度、温度和压力的气体。不过，测量结果会受气体密度、温度和压力变化影响，需要进行补偿和校准。在低密度气体中，超声波信号可能会衰减较快，影响测量范围和精度。

11.液体中的超声波传感器

液体中的超声波传感器利用超声波技术测量液体的各种参数，例如液位、流量和浓度。超声波传感器的发射器产生超声波脉冲，这些脉冲在液体中传播。液体的密度和超声波的传播速度影响信号的传递，当超声波信号遇到液体中的界面（如液位、气泡、固体颗粒）或液体与容器内壁的交界面时，会产生反射信号。液体的温度和密度会影响超声波的传播速度，因此传感器通常会包括温度补偿功能，并根据实际环境条件调整超声波信号的处理。传感器设计可能会考虑液体中气泡和固体颗粒对信号的影响，选择适合的频率和设计来提高测量准确性。

液体中的超声波传感器可以非接触地测量液体的液位和流量，适合高温、高压和腐蚀性环境，可提供实时的液位和流量数据，便于实时调整和控制，并能够提供高精度的测量结果，适合需要精确控制和监测的应用。不过，当液体中存在气泡和固体颗粒时，超声波信号可能会受到干扰，影响测量准确性，液体的温度和密度变化会影响超声波的传播速度，需要进行补偿处理。
