5G 网络依赖于数据包在回传网络和无线接口之间的高速传输。数据包必须经过交换机、路由器和网络处理单元。可靠的分组传输依赖于高度准确的时间信号，这些信号能够确保从端到端的网络设备保持精确同步。

在整个 5G 无线接入网（RAN）中，时钟和振荡器在各网络设备之间传播时间信号。根据国际电信联盟电信标准化部门（ITU-T）关于构建传输网络的建议，时间信号在回传网络和无线网络之间传输时，最大误差只能维持在 ±1.5 微秒以内。

如此小的误差范围对维持稳定和准确时间的系统和振荡器提出了严格要求。在网络的某些节点，这些组件的压力变得尤为突出，因为环境因素会削弱频率稳定性。在某些情况下，时序组件的选择还受到宿主设备物理属性的限制。

本文为评估 5G RAN 时序组件提供了选择合适标准的指导，尤其是在时序精度最有可能超出误差预算的关键位置。

时序对网络性能的影响

5G 网络技术是为满足市场对更快的下载速度、更强的安全性、更多的数据带宽以及连接更多设备（包括用户终端和物联网节点）的需求而开发的。随着人工智能（AI）在移动网络设备中的应用不断增加，并且得到了多接入边缘计算（MEC）的推动，5G 网络相比 4G 网络能够提供更低的延迟。

5G 的两个重要特性源于使用更高频率：毫米波（mmWave）频段以及从频分双工（FDD）向时分双工（TDD）信号调制的转变。这两种变化都缩小了用于同步 5G 有效载荷和网络操作的时间信号所允许的误差范围；抖动和频率稳定性的规格必须比 4G 时代设定得更为严格。

设备制造商和网络运营商已经意识到时序组件在他们的世界中具有新的重要性：时序已成为支持 5G 网络收入模式的新特性和能力的基础推动因素。

复杂架构需要精确同步

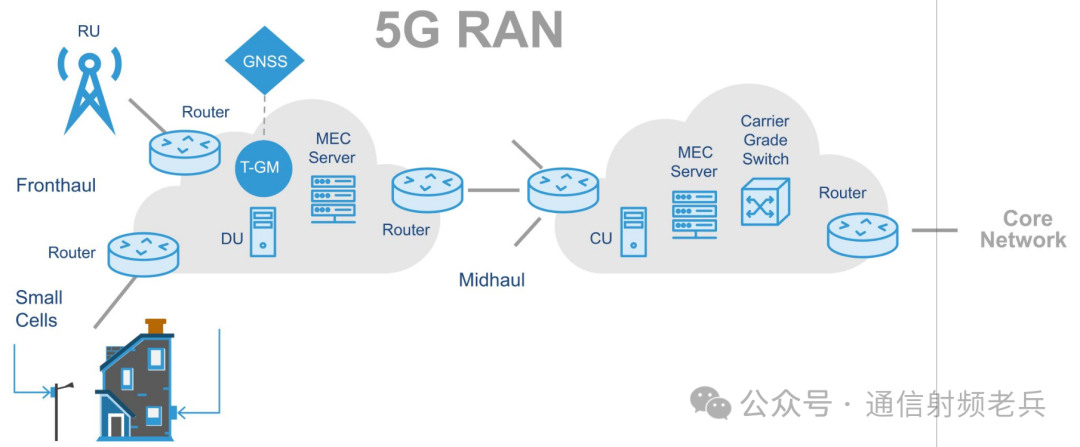

如图1所示，在从核心网到无线端的传输过程中，一个数据包会在5G无线接入网（RAN）中经过多个节点。数据经过核心网和无线接入网的路由，穿过交换机和路由器。中传网和前传网可以部署多接入边缘计算（MEC）服务器，以在靠近终端用户的位置提供云计算功能，如人工智能（AI）。这可以最小化延迟，加强安全性，并提升物联网（IoT）设备的性能。

图1. 5G无线接入网（RAN）中的设备将数据从无线单元或小型基站传输到核心网。

采用开放无线接入网（Open RAN）技术的5G基站具有一个新架构，由三个功能单元组成：中央单元（CU）、分布式单元（DU）和无线单元（RU）。中央单元（CU）主要实现协议栈高层的非实时功能，并且可以连接到一个或多个分布式单元（DU）。分布式单元（DU）支持协议栈的低层功能，包括物理层的部分功能。无线单元（RU）包含硬件，用于将无线信号转换为可在分组网络上传输的数字流。

5G技术的一个显著创新是小型基站的广泛部署，这些小型基站在网络边缘提供短距离、高带宽的连接。小型基站可以是毫微微蜂窝（femtocell）、微微蜂窝（picocell）或微蜂窝（microcell），其覆盖范围分别为10米、200米或2000米。

行业标准规范时间

同步需要一个时间参考。在正常运行中，该参考通常来自全球导航卫星系统（GNSS）的无线电信号，该信号可追溯到政府实验室中运行的超高精度原子钟。这个主时间信号分布在全网，为同步提供了一个可靠的基准。

用于在网络中传播的时间信号的同步方法由行业标准规范。这些标准通常应用于设备，使其符合 3GPP 的 5G 规范：

总体端到端时间误差必须小于 ±1.5 微秒。
基站无线接口的频率误差必须小于 ±50 ppb（十亿分之五十）。
在支持回传和中传网络中分组传输的以太网物理层，同步以太网（SyncE）按照 ITU-T G.8262 和 G.8262.1 规范提供频率同步。
同步使 5G 网络中的设备能够为单个数据包打上时间戳，并让下游设备从这些时间戳中提取可靠的时间测量值。精确时间协议（PTP）为计算机网络中数据的时间戳提供了一个标准协议。

为了最小化时间误差，SyncE 可用于在以太网网络设备之间同步频率，并且与 PTP 结合使用，将网络同步到 GNSS 时间信号。对于主流的 5G 无线接入网（RAN）系统，PTP 和 SyncE 的组合提供了实现时间同步的最准确方法。例如，这种时间设置可以让以 ITU-T D 类模式运行的设备将时间误差控制在 ±5 纳秒以内。

这些系统通常依赖于不间断可用的 GNSS 信号来提供参考时间信号。不幸的是，中央单元（CU）或分布式单元（DU）并不总能获得上游的 GNSS 时间信号。在这种情况下，它们必须依靠电信主时钟（T-GM）内的本地振荡器来维持下游的时序，以确保精确时间协议（PTP）的正常运行。

为什么时序组件很重要

当同步以太网（SyncE）与参考时间信号同步时，时间信号会从一个节点传递到下一个节点。每个网络设备都会从通过它的数据中恢复一个时钟信号。它会清理恢复后的时钟信号，然后使用这个干净的时钟信号将数据重新传输到线路上。

这一操作沿着线路重复进行，从直接从全球导航卫星系统（GNSS）时钟获取时间信号的地方，一直到网络边缘的下游。这种恢复、清理和重新传输的过程确保了下游节点与上游节点的频率同步。

这种频率同步使用抖动衰减器来清理恢复后的时钟信号。它们采用带宽在1毫赫兹到10赫兹之间的低带宽相位锁环（PLL）来过滤抖动和漂移。

这种衰减器还受益于本地振荡器，通过输入监控和无中断切换提供冗余和容错功能。本地振荡器的作用是在上游连接暂时丢失时，维持一个准确的时间信号一段时间。这种保持功能对于路由器、中央单元（CU）和分布式单元（DU）来说尤其重要，以保持下游网络的运行。

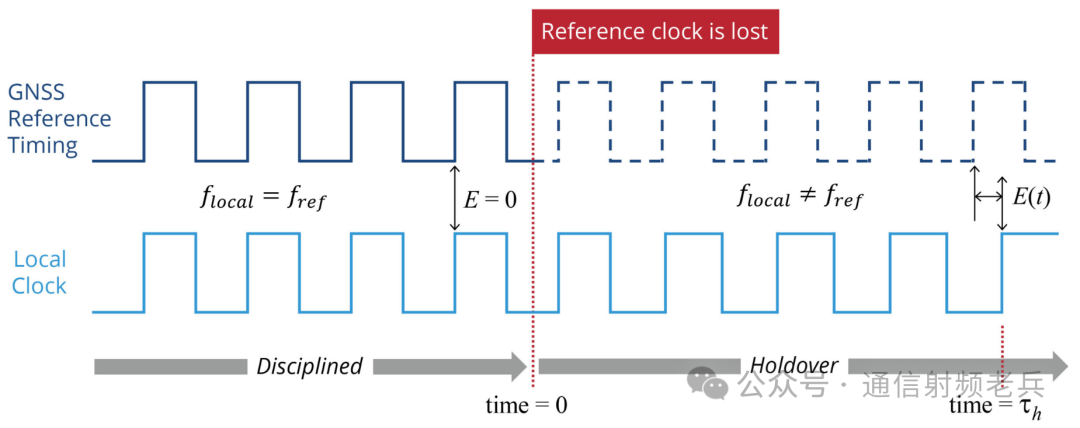

对于网络设备设计者来说，本地振荡器的保持（holdover）规格或许是最重要的参数。它决定了在没有更准确的参考时钟的情况下，下游网络能够继续在其规定的时间误差范围内运行的时间长度。图2通过展示一个本地时钟与从GNSS时序派生的上游参考时钟的同步（或校准）来说明保持功能。当这个参考时钟丢失时，本地时钟开始在频率上漂移，并在保持时间τh时产生时间误差E(τh)。

图2. 在参考时序丢失的保持期间，本地时钟可能会在频率上漂移，从而失去时间精度。

理想的保持时间取决于应用场景和设备的容错能力。通常，恒温控制振荡器（OCXO）可以提供 1 到 12 小时的保持时间，但这种类型的时钟体积大、功耗高且发热量大。对于可以容忍较短保持时间的系统，通常会使用温度补偿振荡器（TCXO），其保持时间可以维持在 1 到 4 小时。

对于中央单元（CU）和分布式单元（DU），硬件本身的特性也带来了限制。这些网络元素正逐渐转向使用现成的服务器，这些服务器通常嵌入了开放计算项目（Open Compute Project, OCP）NIC 3.0 基于 PCIe 的卡。这些低矮的卡对组件高度有限制，因此需要使用高度小于 7 毫米的薄型 OCXO 来提供保持功能。

环境因素

PTP 数据包在网络中传播以同步各个节点。例如，它们可能通过 CU 或 DU 中的电信边界时钟，以及 RU 中的普通时钟。

在每个节点，PTP 伺服通过网络数据包导出的时间来校准本地振荡器。由于热漂移是本地振荡器的主要误差来源，选择具有出色短期稳定性的振荡器至关重要。这一性能指标与电子系统设计者通常评估的指标不同，后者通常是设备生命周期内的频率稳定性。

本地振荡器会定期被校准，可能每秒一次甚至更频繁，因此生命周期稳定性变得无关紧要。设备设计者需要关注频率随温度变化的斜率（df/dt）：在给定温度上升的情况下，斜率越陡，引入到时序信号中的误差越大。反过来讲，具有低 df/dt 的振荡器可以减少网络时间误差，通过启用更低的 PTP 伺服带宽来过滤更多的数据包延迟变化（PDV）。

因此，温度变化是基于服务器的网络元素（如 DU 和 CU）中时序误差的重要原因。环境因素也可能干扰网络边缘的时序操作。5G 网络的密集化通过在新型地点安装小型基站来实现，包括安装在下水道盖板下、建筑物侧面、路灯杆上等。与服务器机房的恒温环境不同，这些地点会暴露在极端的高温和低温环境中。大多数无线电台采用对流冷却，因此外部温度会直接影响机箱内的温度。

这意味着无线电台需要能够抵抗温度变化的本地振荡器，因此需要具有低 df/dt。它们还必须能够在单一设计中处理从 -20°C 到 105°C 的温度范围，以实现全球部署。

温度并非唯一影响本地振荡器的环境压力因素：靠近铁路或电车轨道以及繁忙公路的无线电台可能会受到冲击和振动的影响，而安装在暴露位置（例如路灯杆上）的无线电台可能会受到暴风雨的摇晃。抗冲击和抗振动能力是评估 5G 无线电台振荡器的另一个重要标准。

高性能时序：5G 价值的关键

5G 网络相比 4G 在吞吐量、延迟和连接性方面实现了质的飞跃。CU 和 DU 服务器中的高速数据接口以及路由器中的交换芯片接口使得这种卓越的性能成为可能。这些接口都需要低抖动时钟或振荡器，这些时钟或振荡器能够高度抵抗电源噪声。

在网络边缘，时钟需要在温度变化下提供高短期频率稳定性，并能够承受冲击和振动。5G 网络设备设计者将从仔细研究时序组件的数据手册中获益，特别是那些强调低相位抖动、能够抑制电源噪声引起的抖动、保持时间、低 df/dt 以及出色的抗冲击和抗振动能力的重要性。
