企业网络拓扑图简述20200805

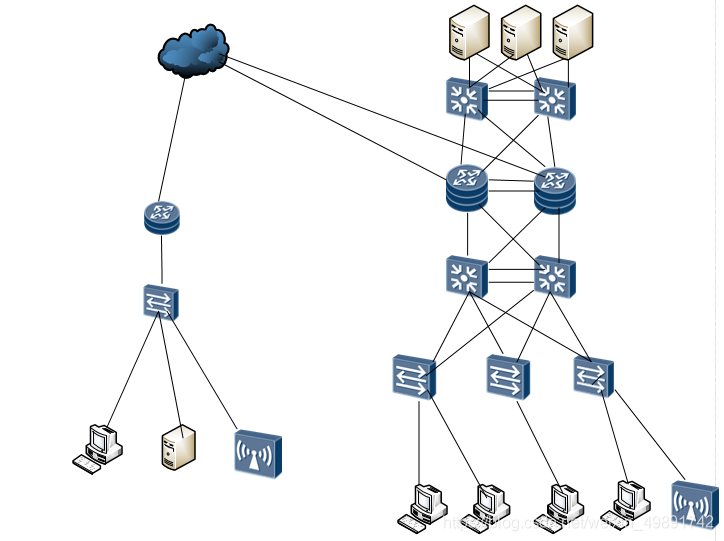

 下图为2020年8月5日下午课上所画的企业网络拓扑图。图右模拟场景为一中型企业，主要网络设备有pc端计算机、服务器、无线设备、接入层交换机、汇聚层交换机、以及核心路由器。其中企业pc端用户数百个，由三台接入层交换机接入进行数据接入，再用两台汇聚层交换机进行数据的汇聚，最后由两台核心级路由器进行快速的转发。其优点在于在其核心层以及汇聚层分别使用两台交换机和路由器，使其网络结构更加安全，冗余；缺点在于其成本较高。图左为一小型企业网络拓扑图，由一台交换机进行接入，再使用一台路由器进行网络接入。其优点在于结构简单，易维护，成本低，缺点为单点故障，安全性低。
