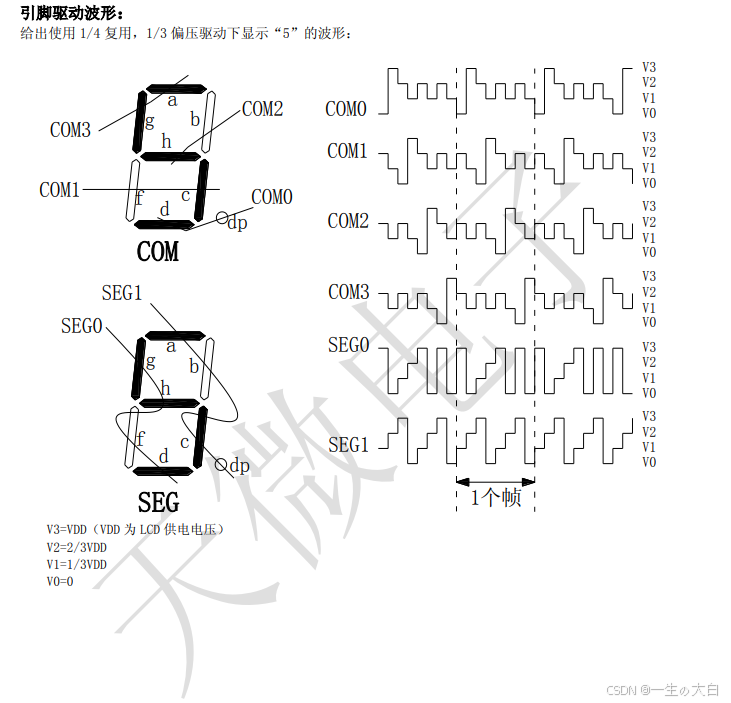

解释一下为什么不能直接使用单片机管脚驱动段码LCD屏，因为需要输出四种的电平才能控制。一般单片机管脚就输出置0或者置1   也就是0V或者 5V（3.3V）

1.使用单片机直接驱动

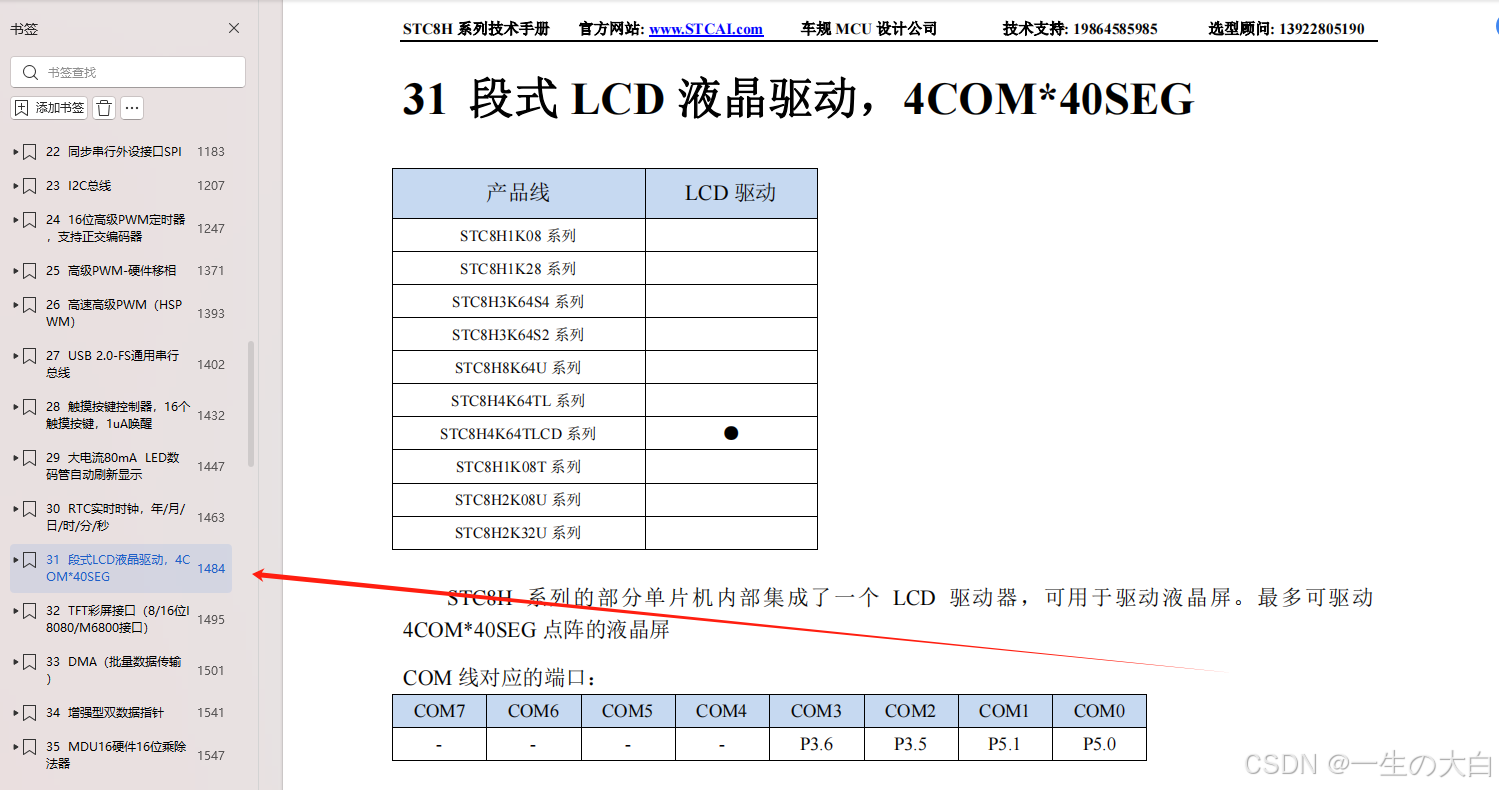

STC8H4K32TLCD这款单片机自带驱动段码LCD屏幕的外设功能。可以参考STC8H手册

下面解释一下LCD外设寄存器的功能

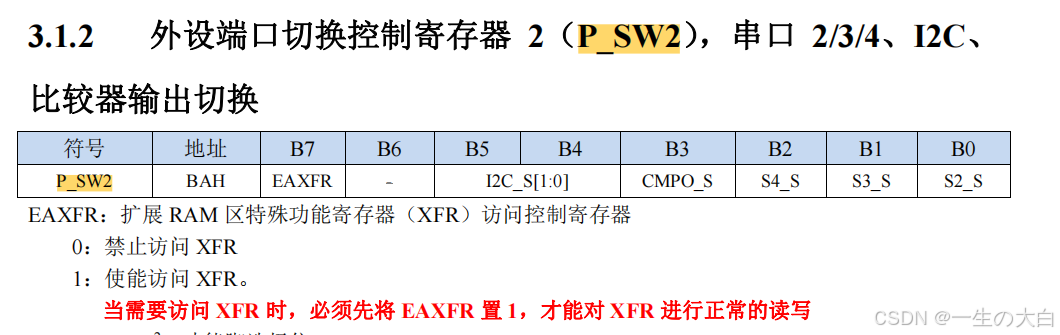

P_SW2 |= 0x80;        // 使用过STC单片机的都知道需要使能才可以修改

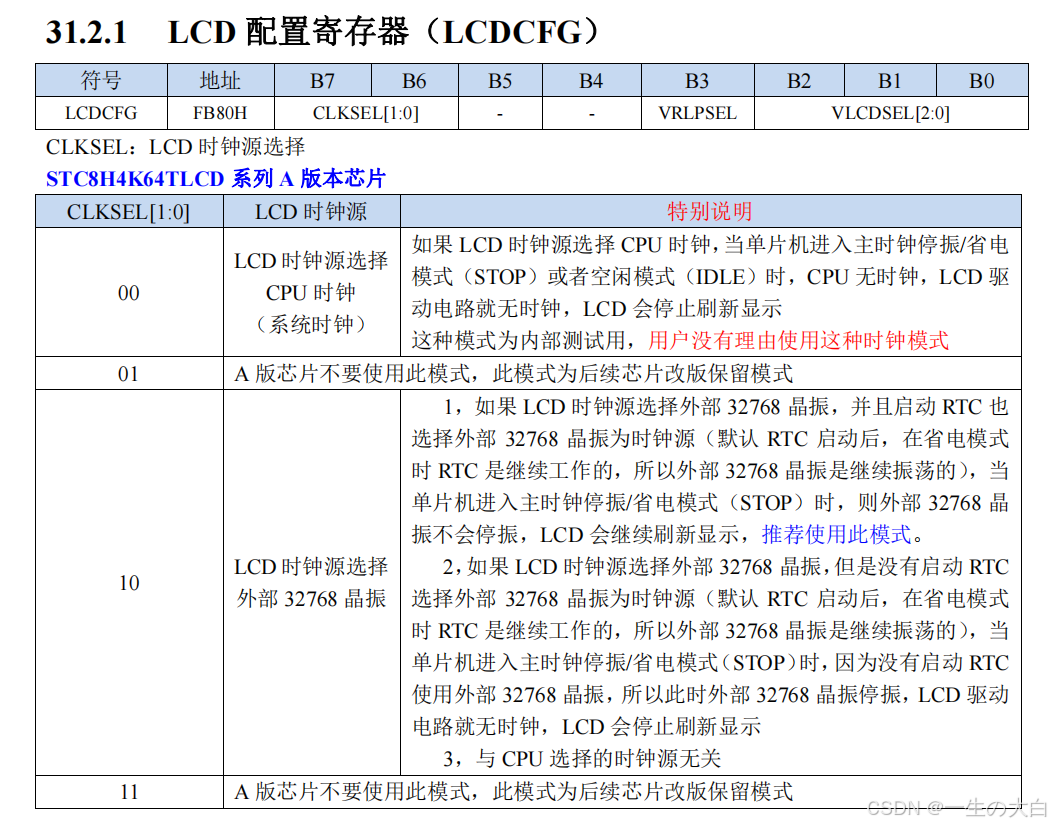

LCDCFG  = 0x00 + 7;    // 0x00:选择CPU时钟为LCD时钟, 0x80: 选择内部27M时钟. VLCD电压选择0~7对应0.65+VLCD*0.05.

LCD 时钟源选择内部高速 IRC

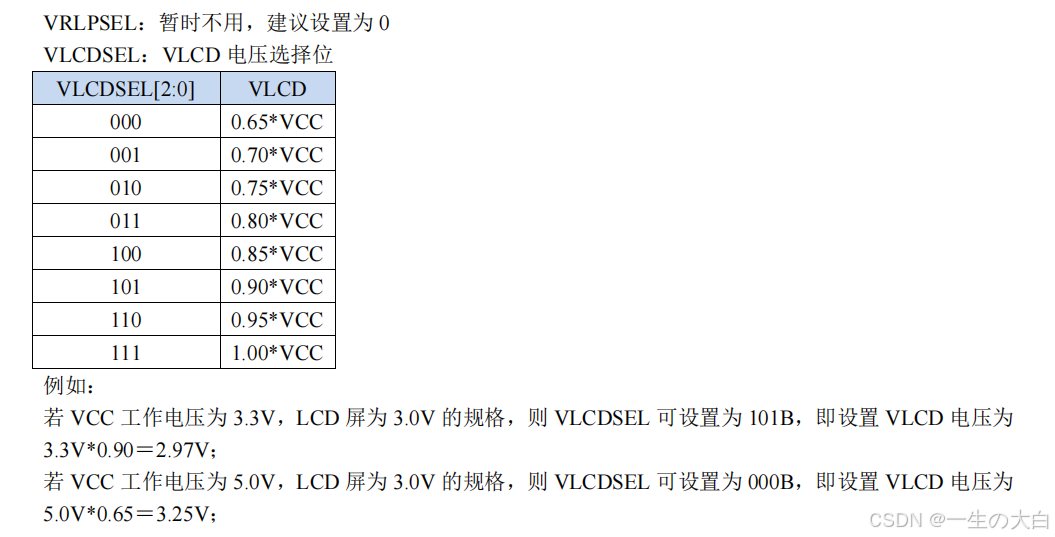

段码LCD驱动直接选择使用单片机供电电压输出

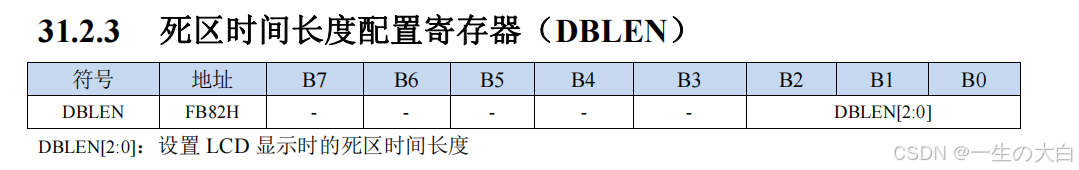

死区保护寄存器只有3位bit数据 范围 0~7

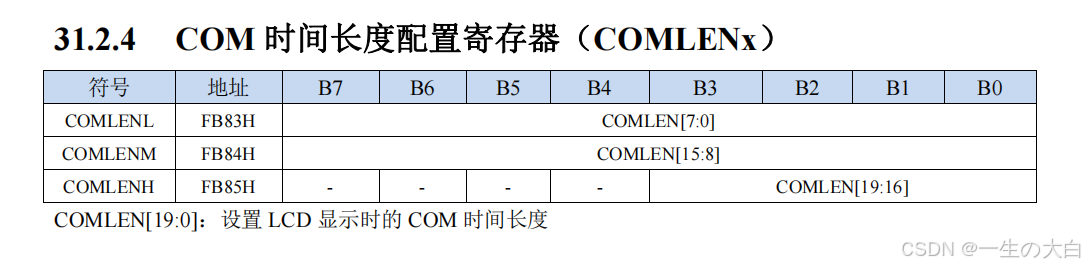

段码LCD刷新的频率一共20位bit数据 L低八位 M中8位 H高四位 刷新频率为60HZ的时候效果比较好

COMLENM    = 0xDB;        // COM时间长度设置 中字节COMLEN[15:8]    LCD刷新率 = LCD时钟频率 / ((DBLEN[2:0]+COMLEN[19:0]+1) *2 * COM数)
    COMLENL    = 0xB9;        // COM时间长度设置 低字节COMLEN[7:0]    LCD刷新率 = 27000000/((52649+1)*2*4) = 60Hz
    BLINKRATE = 60;        // 闪烁率配置寄存器, LCD闪烁率 = LCD刷新率 / BLINKRATE[7:0] Hz

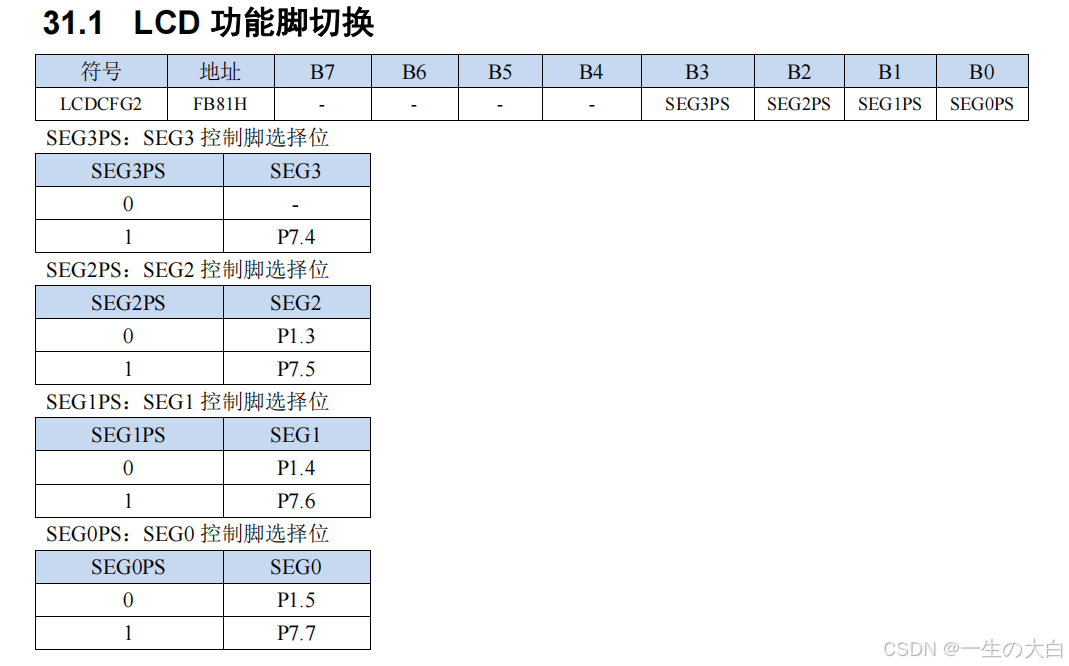

LCDCFG2没有使用到7以上的管脚默认为0 。

闪烁率配置寄存器BLINKRATE 在配置为闪缩模式下才能使用

void	LCD_config(void)
{


	P_SW2 |= 0x80;		// 使能 才可以修改
	LCDCFG  = 0x00 + 7;	// 0x00:选择CPU时钟为LCD时钟, 0x80: 选择内部27M时钟. VLCD电压选择0~7对应0.65+VLCD*0.05.
	DBLEN   = 2;		// 设置LCD显示时的死区时间长度, 取值0~7.
	COMLENH	= 0;		// COM时间长度设置 高字节COMLEN[19:16],  一共20bit.
	COMLENM	= 0xDB;		// COM时间长度设置 中字节COMLEN[15:8]	LCD刷新率 = LCD时钟频率 / ((DBLEN[2:0]+COMLEN[19:0]+1) *2 * COM数)
	COMLENL	= 0xB9;		// COM时间长度设置 低字节COMLEN[7:0]	LCD刷新率 = 27000000/((52649+1)*2*4) = 60Hz
	BLINKRATE = 60;		// 闪烁率配置寄存器, LCD闪烁率 = LCD刷新率 / BLINKRATE[7:0] Hz

	COMON  = 0x0F;		// COM使能寄存器
	SEGON1 = 0xF0;		// SEG线使能寄存器1, SEG7~SEG0
	SEGON2 = 0xFF;		// SEG线使能寄存器2, SEG15~SEG8
	SEGON3 = 0xFF;		// SEG线使能寄存器3, SEG23~SEG16
	SEGON4 = 0xFF;		// SEG线使能寄存器4, SEG31~SEG24
	SEGON5 = 0x00;		// SEG线使能寄存器5, SEG39~SEG32


	 P0M0&=~0xFF;P0M1|=0xFF; //高祖输入
	 P1M0&=~0x03;P1M1|=0x03; //高祖输入
	 P2M0=0x00;P2M1=0xFF;    //高祖输入
	 P3M0&=~0xE0;P3M1|=0xE0; //高祖输入
	 P4M0&=~0xFE;P4M1|=0xFE;//高祖输入
	 P5M0&=~0x0F;P5M1|=0x0F; //高祖输入

//	LCDCFG2 = 0x0f;			// SEG0~3切换到P7.7~7.4


C0SEGV0 = 0x00 ; //清除显示内容
C0SEGV1 = 0x00 ;
C0SEGV2 = 0x00 ;
C0SEGV4 = 0x00 ; //清除显示内容
C1SEGV0 = 0x00 ; //清除显示内容
C1SEGV1 = 0x00 ;
C1SEGV2 = 0x00 ;
C1SEGV4 = 0x00 ; //清除显示内容
C2SEGV0 = 0x00 ; //清除显示内容
C2SEGV1 = 0x00 ;
C2SEGV2 = 0x00 ;
C2SEGV4 = 0x00 ; //清除显示内容
C3SEGV0 = 0x00 ; //清除显示内容
C3SEGV1 = 0x00 ;
C3SEGV2 = 0x00 ;
C3SEGV4 = 0x00 ; //清除显示内容

	LCDCR = (0<<1) + 1;	// LCD控制寄存器, 0:普通模式, 1:长暗模式, 2:长亮模式, 3:闪烁模式.  +0:禁止LCD模块,  +1:允许LCD模块.
}

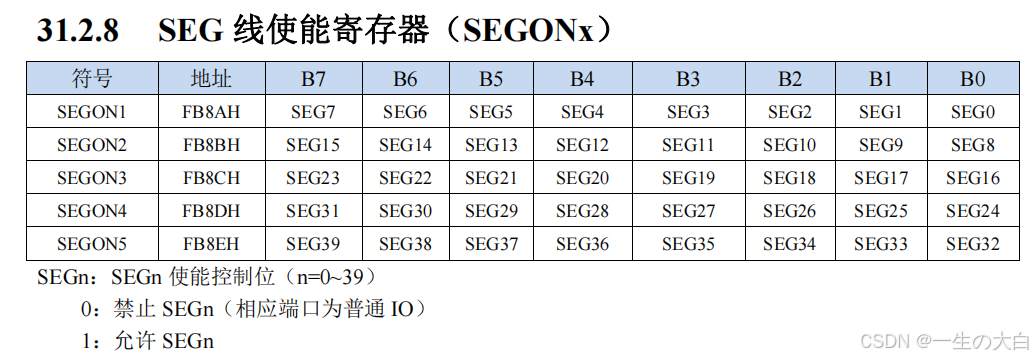

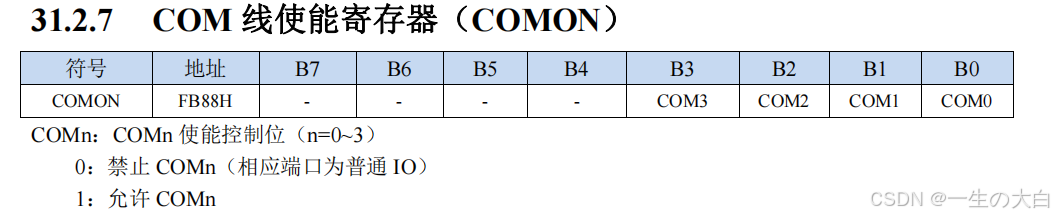

    COMON  = 0x0F;        // COM使能寄存器 使用四个公共端


    SEGON1 = 0xF0;        // SEG线使能寄存器1, SEG7~SEG0
    SEGON2 = 0xFF;        // SEG线使能寄存器2, SEG15~SEG8
    SEGON3 = 0xFF;        // SEG线使能寄存器3, SEG23~SEG16
    SEGON4 = 0xFF;        // SEG线使能寄存器4, SEG31~SEG24
    SEGON5 = 0x00;        // SEG线使能寄存器5, SEG39~SEG32   使用到多少使能多少

     P0M0&=~0xFF;P0M1|=0xFF; //高祖输入
     P1M0&=~0x03;P1M1|=0x03; //高祖输入
     P2M0=0x00;P2M1=0xFF;    //高祖输入
     P3M0&=~0xE0;P3M1|=0xE0; //高祖输入
     P4M0&=~0xFE;P4M1|=0xFE;//高祖输入
     P5M0&=~0x0F;P5M1|=0x0F; //高祖输入

使用的驱动管脚都设置为高阻输入

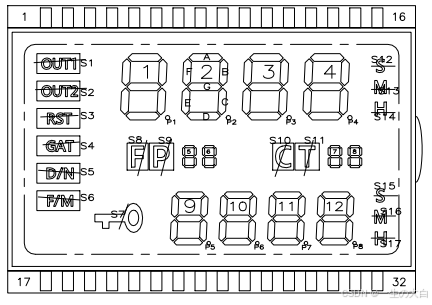

段码LCD的管脚图片

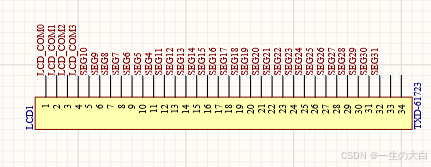

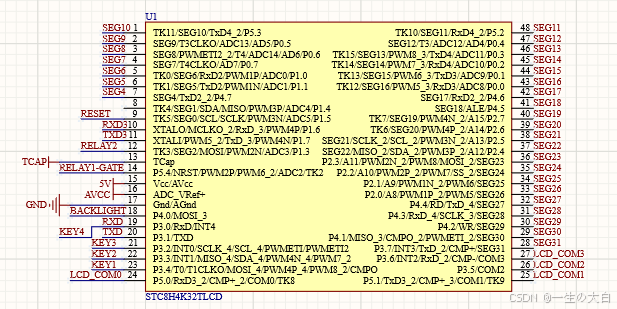

驱动电路图管脚使用如下

code uint8_t seg7code[ ]={//显示段码 数码管字跟
0x3f,	//0
0x06,	//1
0x5b,	//2
0x4f,	//3
0x66,	//4
0x6d,	//5
0x7d,	//6
0x07,	//7
0x7f,	//8
0x6f,	//9
0x77,	//A	10
0x7c,	//b	11
0x39,	//c	12
0x5e,	//d	13
0x73,	//P	14
0x40,	//_NET	15
0x00,	//_TAP  16
0x79,  //E 17
0x71,  //F 18
0xc0,  //19
0x5C,  //o 20
0x54,  /n 21
0x01,  //22
0x02,  //23
0x04,  //24
0x08,  //25
0x10,  //26
0x20,  //27
0x3E,  //28 U
0x76,  //29 H
0x38,  //30 L
};

uint8_t  LCD_Show_buff[4][4] = 0;
void Led(uint8_t  a,uint8_t b,uint8_t c,uint8_t d)
{


 if(seg7code[a] & 0x01 )
   LCD_Show_buff[3][1] |= 0x02;
 else
  LCD_Show_buff[3][1] &= ~0x02;		//com4	   9

if(seg7code[a] & 0x20 )
 LCD_Show_buff[2][1] |= 0x02;
else
 LCD_Show_buff[2][1] &= ~0x02;		//com3

if(seg7code[a] & 0x10 )
  LCD_Show_buff[1][1] |= 0x02;
else
 LCD_Show_buff[1][1] &= ~0x02;		//com2

if(seg7code[a] & 0x08 )
  LCD_Show_buff[0][1] |= 0x02;
else
 LCD_Show_buff[0][1] &= ~0x02;		//com1

 if(seg7code[a] & 0x02 )
 LCD_Show_buff[3][1] |= 0x01;
else
  LCD_Show_buff[3][1] &= ~0x01;		//com4		 8

if(seg7code[a] & 0x40 )
  LCD_Show_buff[2][1] |= 0x01;
else
  LCD_Show_buff[2][1] &= ~0x01;		//com3

if(seg7code[a] & 0x04 )
  LCD_Show_buff[1][1] |= 0x01;
else
  LCD_Show_buff[1][1] &= ~0x01;		//com2

//if(f_flag  >=5 )
//  LCD_Show_buff[0][1] |= 0x02;
//else
// LCD_Show_buff[3][1] &= ~0x02;			  //com1

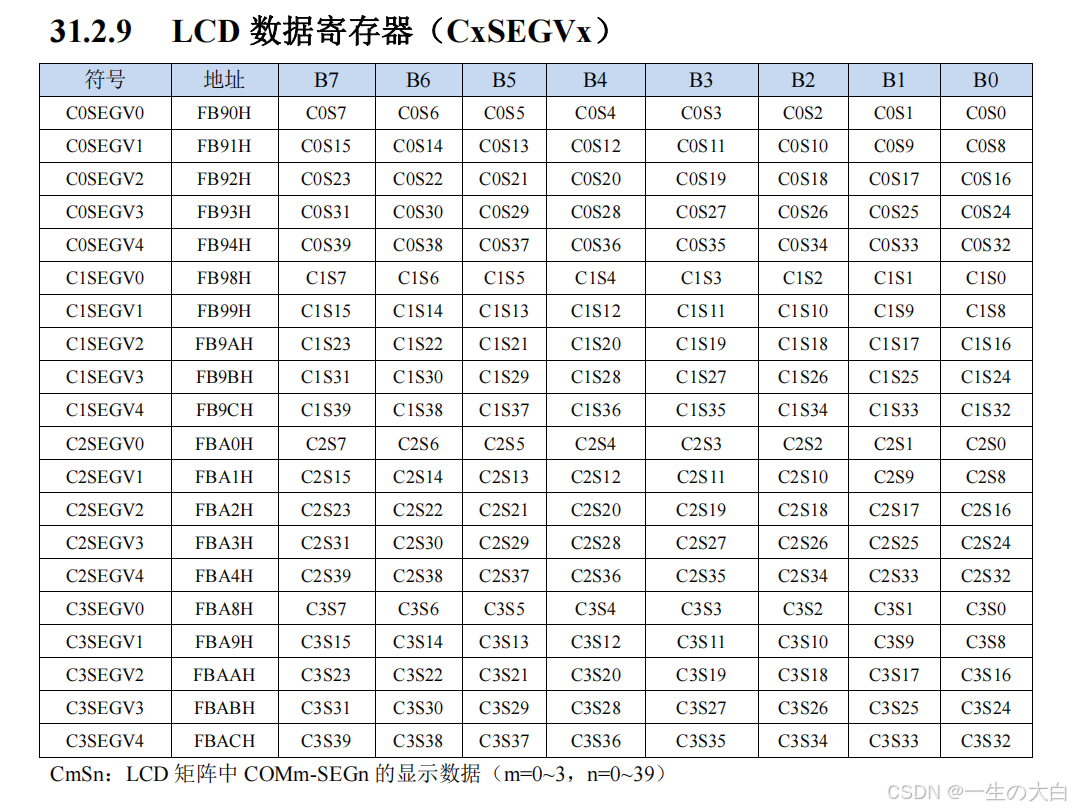

  C0SEGV0 = LCD_Show_buff[0][0];
  C0SEGV1 = LCD_Show_buff[0][1];
  C0SEGV2 = LCD_Show_buff[0][2];
  C0SEGV3 = LCD_Show_buff[0][3];

  C1SEGV0 = LCD_Show_buff[1][0];
  C1SEGV1 = LCD_Show_buff[1][1];
  C1SEGV2 = LCD_Show_buff[1][2];
  C1SEGV3 = LCD_Show_buff[1][3];

  C2SEGV0 = LCD_Show_buff[2][0];
  C2SEGV1 = LCD_Show_buff[2][1];
  C2SEGV2 = LCD_Show_buff[2][2];
  C2SEGV3 = LCD_Show_buff[2][3];

  C3SEGV0 = LCD_Show_buff[3][0];
  C3SEGV1 = LCD_Show_buff[3][1];
  C3SEGV2 = LCD_Show_buff[3][2];
  C3SEGV3 = LCD_Show_buff[3][3];


}

解释一下段码LCD显示代码

就解释一个数码管，显示其他的原理一样的。

比如第一个数码显示大写A，那么数码管的八段显示值是0x77；

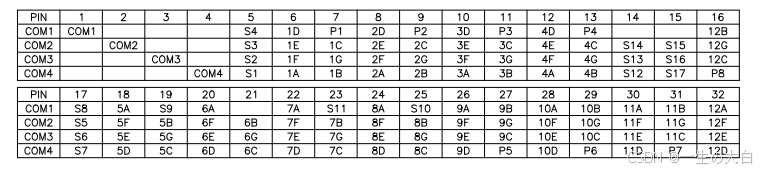

对应段码LCD的管脚图显示A，那么

COM1 1D 和P1为0

CO2M 1E 和1C为1

COM3 1F 和1G为1

COM4 1A 和1B为1

对应驱动电路图驱动第一个数显的管脚是EG9和EG8

C0S9和C0S8为0   对应的 C0SEGV1 &=~0X03;

C1S9和C1S8为1  对应的 C1SEGV1 |=0X03;

C2S9和C0S8为1  对应的 C2SEGV1 |=0X03;

C3S9和C0S8为1  对应的 C3SEGV1 |=0X03;

写入LCD数据寄存器即可显示出大写A字母

2.考虑单片机成本，管脚紧凑的情况下可以选择TM1621B驱动

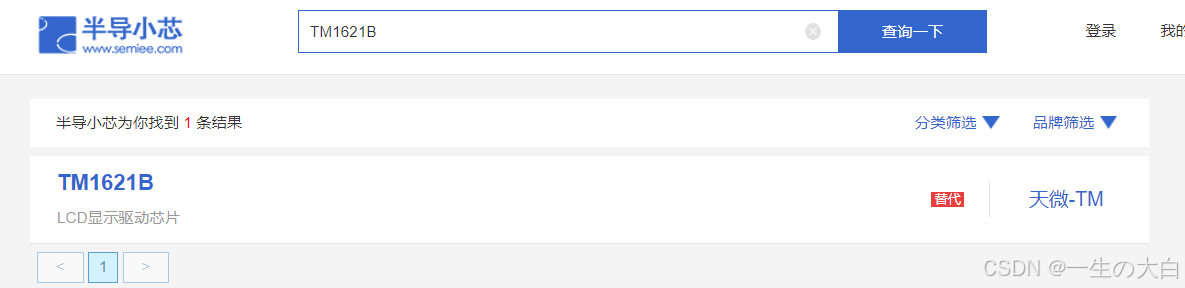

TM1621B的手册可以去半导小芯免费查看

TM1621B的驱动就不多讲自己看手册

#ifndef _TM1621_B_H_
#define _TM1621_B_H_

#include "main.h"

sbit HT1621_CS     = P5^4;
sbit HT1621_DAT    = P1^6;
sbit HT1621_WR     = P1^7;
sbit HT1621_RD     = P1^0;

#define HT1621_CS_H   HT1621_CS  = 1
#define HT1621_CS_L   HT1621_CS  = 0
#define HT1621_DAT_H  HT1621_DAT = 1
#define HT1621_DAT_L  HT1621_DAT = 0
#define HT1621_WR_H   HT1621_WR  = 1
#define HT1621_WR_L   HT1621_WR  = 0
#define HT1621_RD_H   HT1621_RD  = 1
#define HT1621_RD_L   HT1621_RD  = 0

#define  	TEST_NET    12
#define  	DELAY_TEST  1
#define  	COMMAND_CODE                0x80  //命令码---100
#define  	WRITE_DATA_CODE             0xA0  //写命令---101
#define  	READ_DATA_CODE              0xC0  //读命令---110
#define		SYSDIS 					0X800   //0B 1000 0000 000X  关振荡器和LCD偏压发生器
#define 	SYSEN 					0X802   //0B 1000 0000 001X  打开系统振荡器
#define 	LCD_OFF 				0X804   //0B 1000 0000 010X  关LCD偏压
#define 	LCD_ON 					0x806   //0B 1000 0000 011X  开LCD偏压
#define 	TIMERDIS 				0x808   //0B 1000 0000 100X  时基输出失效
#define 	WDTDIS					0X80A   //0B 1000 0000 101X  WDT溢出标志输出失效
#define 	TIMEREN 				0X80C   //0B 1000 0000 110X  时基输出使能
#define 	WDTEN 					0X80E   //0B 1000 0000 111X  WDT溢出标志输出有效
#define 	TONE_OFF				0X810   //0B 1000 0001 000X  关闭声音输出
#define 	TONE_ON 				0X812   //0B 1000 0001 001X  打开声音输出
#define 	CLRTIMER 				0X818   //0B 1000 0001 100X  时基发生器清零
#define 	CLRWDT 					0X81C   //0B 1000 0001 110X  清除WDT状态
#define 	XTAL_32K 				0X828   //0B 1000 0010 100X  系统时钟源，晶振
#define 	RC256 					0X830   //0B 1000 0011 000X  系统时钟源，片内RC
#define 	EXT256 					0X838   //0B 1000 0011 100X  系统时钟源，外部时钟源

#define 	BIAS1_2_2COM		0X840   //0B 1000 0100 000X 	LCD 1/2偏压选项，2个公共口
#define 	BIAS1_2_3COM		0X848   //0B 1000 0100 100X 	LCD 1/2偏压选项，3个公共口
#define 	BIAS1_2_4COM		0X850   //0B 1000 0101 000X 	LCD 1/2偏压选项，4个公共口

#define 	BIAS1_3_2COM		0X842   //0B 1000 0100 001X 	LCD 1/3偏压选项，2个公共口
#define 	BIAS1_3_3COM		0X84A   //0B 1000 0100 101X 	LCD 1/3偏压选项，3个公共口
#define 	BIAS1_3_4COM		0X852   //0B 1000 0101 001X 	LCD 1/3偏压选项，4个公共口

#define 	TONE4K 				0X880   //0B 1000 1000 000X  声音频率4K
#define 	TONE2K				0X8C0   //0B 1000 1100 000X  声音频率2K
#define 	IRQ_DIS 			0X900   //0B 1001 0000 000X  使/IRQ输出失效
#define 	IRQ_EN				0X910   //0B 1001 0001 000X  使/IRQ输出有效
#define     BIAS                0x852   //0b 1000 0101 0010  1/3duty 4com

void Write_Data(uint cmd);
void Write_Cmd(uint Data);
void LCD_Init(void);
void LCD_Clear(void);

void HT1621_WriteData(uchar addr,uchar sdat);
void HT1621_SendCmd(uchar command);
void HT1621_SendBit(uchar sdat,uchar cnt);
void HT1621_WriteData_much(uchar addr,uchar*sdat,uchar num );  //写多个数据
#endif

#include "main.h"

void HT1621_Delay(uint time_delay)	//@27.000MHz US
{
	while (time_delay--);
}

/*********************************************************
函数名:LCD_Init(void)
返回值:无
功  能:LCD初始化
*********************************************************/
void Write_Cmd(uint Cmd)
{
	uint8_t  i;
	HT1621_CS_L;

	for(i=0;i<12;i++)
	{
		if(Cmd & 0x800)
		{
			HT1621_DAT_H;
		}
		else
		{
			HT1621_DAT_L;
		}
		HT1621_Delay(DELAY_TEST);
		HT1621_WR_L;
		HT1621_Delay(DELAY_TEST);
		HT1621_WR_H;
		HT1621_Delay(DELAY_TEST);
		Cmd<<=1;
	}
	HT1621_CS_H;
}

void HT1621_SendBit(uint8_t sdat,uint8_t cnt)
{
		uint8_t i=0;
		for(i=0;i<cnt;i++)
		{
				HT1621_WR_L;
				HT1621_Delay(DELAY_TEST);
				if(sdat&0x80)
				{
						HT1621_DAT_H;
				}
				else
				{
						HT1621_DAT_L;
				}
				HT1621_Delay(DELAY_TEST);
				HT1621_WR_H;
				HT1621_Delay(DELAY_TEST);
				sdat<<=1;
		}
}

void HT1621_WriteData(uint8_t addr,uint8_t sdat)  //写单个数据
{
		addr<<=2;//因为地址是6位的
		sdat<<=4;//数据是4位
		HT1621_CS_L;
		HT1621_SendBit(0xa0,3);//1010
		HT1621_SendBit(addr,6);
		HT1621_SendBit(sdat,4);		//一次只发送4位数据，一个地址发送1次，低四位
		//HT1621_SendBit(sdat,8);
		HT1621_CS_H;
}

void LCD_Clear(void)
{
	uint8_t i;

	for(i=13;i<29;i++)
	{
			HT1621_WriteData(i,0x00);
	}
	HT1621_WriteData(30,0x00);
	HT1621_WriteData(31,0x00);
}


void LCD_Init(void)
{
  Write_Cmd(RC256);           //系统时钟源，片内RC
  HT1621_Delay(15);
  Write_Cmd(TONE_OFF);        //关闭声音输出
  HT1621_Delay(15);
  Write_Cmd(WDTDIS);          //WDT溢出标志输出失效
  HT1621_Delay(15);
  Write_Cmd(LCD_ON);          //开LCD偏压
  Write_Cmd(SYSEN);           //打开系统振荡器
  HT1621_Delay(15);
  Write_Cmd(BIAS1_3_4COM);     //0B 1000 0101 001X 	LCD 1/3偏压选项，4个公共口
}

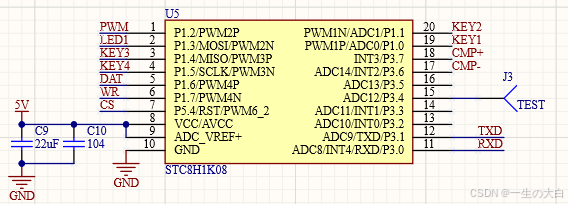

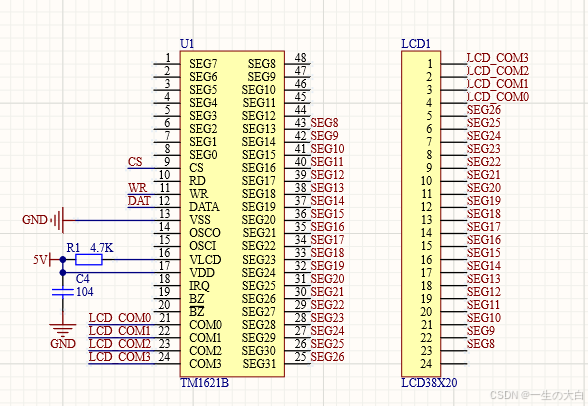

驱动硬件电路如下  只需要使用三根管脚即可驱动段码LCD

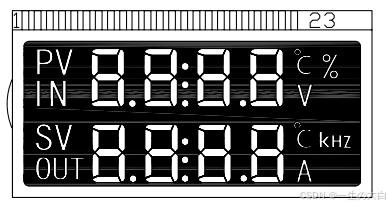

段码LCD管脚图

段码LCD的第一个数字显示跟TM1621B对应的管脚SEG30和SEG29对应

SEG31跟SEG30写入数据即可显示第一个字母

uint8_t segbuff1(uint8_t dat) //根据段码LCD管脚图数据转化出来的对应TM1621B数码
{
   uint8_t buff=0;
   if(dat&0x01)buff|=0x80;
   if(dat&0x02)buff|=0x08;
   if(dat&0x04)buff|=0x02;
   if(dat&0x08)buff|=0x10;
   if(dat&0x10)buff|=0x20;
   if(dat&0x20)buff|=0x40;
   if(dat&0x40)buff|=0x04;
   if(dat&0x80)buff|=0x01;
   return buff;
}
void Led(uchar a,uchar b,uchar c,uchar d,uchar e,uchar f,uchar g,uchar h )
{

	uchar show_data = 0 ;


	if(f_flag == 4) //显示数码管小数点
      HT1621_WriteData(30,segbuff1(seg7code[a]|0x80)>>4);
    else HT1621_WriteData(30,segbuff1(seg7code[a])>>4);

	if(f_flag == 4)
      HT1621_WriteData(29,segbuff1(seg7code[a]|0x80));
   else
    HT1621_WriteData(29,segbuff1(seg7code[a]));

新茂单片机+TM1621_初始化程序
xw_xwde的博客
02-26 112
【代码】新茂单片机+TM1621驱动屏幕。
TM1621/HT1621 段码LCD驱动器
qq_45325304的博客
02-17 1万+
TM1621 LCD 驱动器
STC15系列驱动LCD_12864
08-18
压缩保内含有.C和.H文件。直接添加到您的工程文档中即可使用。单片机时钟晶振为11.0592Mhz。STC15系列单片机无需对程序做出修改。其他类型单片机修改引脚定义和时钟晶振即可。需注意，.H文件中列出可调用函数，用户直接调用即可。
段码式LCD屏幕驱动方法
11-15
段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法
段码屏驱动例程 HT1621B STC8H4K64TLCD
07-16
详情请阅https://blog.csdn.net/Stack_/article/details/117532877#comments_22316250
段码LCD研究 | 用HT1621B/STC8H4K64TLCD驱动段码LCD屏
热门推荐
Stack_的博客
06-03 1万+
这是一个从乐心血压计上拆下来的屏幕，有40个引脚，其中1和40、2和39、3和38、4和37在PCB上是连起来的，所以实际上是36个引脚。 在其引脚上加电压，得到的不是数码管的效果。 COM和COM之间加电压 COM和SEG之间加电压 查询了一番之后方得知这种屏是段码屏，引脚上有小黑点的是COM口，其它是SEG口。看这块屏上有5个脚上有黑点，但实测其中一个有黑点的是SEG脚。 所以基本可以确定这块屏是4COM * 32SEG的屏。 用数码管的思维驱动是没法驱动的，因为在任意两点加电压都会同时亮起
LCD段码屏驱动及程序实例
bjhhz的专栏
10-30 2893
按照时分割方式驱动，驱动此段码屏就只需要四个COM和8个seg，16个显示单元一共8只引脚进行驱动。当显示字段增多时，为了减少引出线和驱动回路数，就要采用时分割驱动方式。时分割驱动方式通常采用电压平均化法，其占空比用 1/2、1/4、1/8、1/16、1/32 等，偏比有 1/2、1/3、1/4、1/5 等，其分母数字越大，则其清晰度越高。一般是在 COM 口加一恒定的交变方波信号，通过控制 SEG 的电压变化而在 LCD 间产生所需的 0 电压或两倍幅值的交变电压,达到对 LCD 进行亮灭的控制。
STC8H4K64UTLCD驱动断码屏底层驱动
m0_67378208的博客
10-27 1224
以上为stc给的断码屏驱动资料，后面也有专业的驱动demo，我想说真的有点拉胯，使用时咨询他们工程师，demo里面不懂的东西，爱答不理，稍微吐槽一下，2:时钟频率11.0592Mhz。程序在附件以及原理图都在附件。注意，1:要用5v的LCD。
LCD控制器TM1621/HT1621
xgwdy06的专栏
11-11 6213
 http://my.oschina.net/u/184090/blog/336341
段码液晶程序--STC MCU I/O驱动段码LCD_6个8-2014-6-19
03-16
段码液晶程序--STC MCU I/O驱动段码LCD_6个8-2014-6-19
STC单片机驱动LCD-RA8835（320*240单色屏）
07-19
使用STC 51单片机驱动320*240单色显示屏，LCD驱动芯片型号RA8835，在屏幕上显示一些数字和字母及ASCII码， 供学习参考
HT1621B例程1621驱动程序
04-21
HT1621B例程，向HT1621B发送命令和数据模块，汇编语言程序
一文解析段码LCD液晶屏驱动方法
07-12
生活中小电器见到最多的lcd模组就是段码lcd液晶屏，段码lcd有普通的数码管的特征，又有点阵LCD的特征，固定的图形，优点是省成本而有好看，那么段码LCD液晶屏是怎么驱动的呢？段码LCD液晶屏是如何显示的呢？跟随小编一起来了解一下吧。 段码LCD液晶屏驱动方法 首先，不要以为用单片机来驱动就以为段码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。大家可能会经常用驱动芯片来玩，例如HT1621等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也可以省去写控制器的驱动了。与单片机接口方便，而后者驱动电流小，功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。但在控制上LCD较复杂，因为LCD电极之间的相对电压直流平均值必须为0，否则易引起LCD氧化，因此LCD不能简单地用电平信号控制，而要用一定波形的方波序列来控制。 LCD显示有静态和时分割两种方 式，前者简单，但是需要较多的口线；后者复杂，但所需口线较少，这两种方式由电极引线的选择方式确定。下面以电子表的液晶显示为例，小时的高位同时灭或亮，分钟的高位在显示数码1～5时，其顶部和底
用单片机IO驱动段码LCD的代码
01-09
用单片机IO驱动段码LCD的代码，如果使用IO口直接扫描显示，则会减小PCB面积，降低成本。
LCD控制器TM1621/HT1621官方程序
12-07
LCD控制器TM1621/HT1621官方程序 /***************************************************************************** *版权信息：深圳天微电子有限公司 *文 件 名：TM1621-V1.0 *当前版本：V1.0 *MCU 型号：STC12C5608AD *开发环境：Keil uVision4 *晶震频率：11.0592MHZ *完成日期：2013-08-07 *程序功能：1.LCD驱动：LCD屏显示0`F *免责声明：1.此程序为TM1621驱动LCD演示程序，仅作参考之用。 2.如有直接使用本例程程序造成经济损失的，本公司不承担任何责任 ********************************************************************************/
基于STC8H4K64TL单片机的串口1打印RTC（即实时时钟）功能调试
CWQLTYH的博客
07-30 1298
main.c#define uchar unsigned char//自定义无符号字符型为uchar#define uint unsigned int//自定义无符号整数型为uintvoid PortModeSet()//单片机端口模式设置函数//允许访问XSFR(扩展特殊功能寄存器)//设置P0.0~P0.3为准双向口//设置P0.4~P0.7为准双向口//设置P1.0~P1.3为准双向口//设置P1.4~P1.7为准双向口//设置P2.0~P2.3为准双向口。
STC32G12K128驱动HT1621B段码屏
最新发布
02-08
因此，STC32G12K128驱动HT1621B段码屏的技术研究与应用开发，对于需要在项目中使用LCD显示的工程师而言，具有非常实际的意义。 实现STC32G12K128对HT1621B段码屏的驱动，首先需要了解两者的工作原理和通信协议。STC...
直接用IO驱动段码LCD_段码LCD_段码_直接用IO驱动段码LCD_
10-01
在电子硬件设计领域，直接用IO驱动段码LCD是一种常见的技术，尤其在使用STC系列单片机（Microcontroller Unit, MCU）时。段码LCD，全称是“段码液晶显示器”（Segment LCD），是一种经济且易于使用的显示模块，常...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
