TM1621和HT1621是兼容的，下面统称TM1621。

TM1621是一个32x4的LCD 驱动器，也就是说它最多能驱动128段段码。

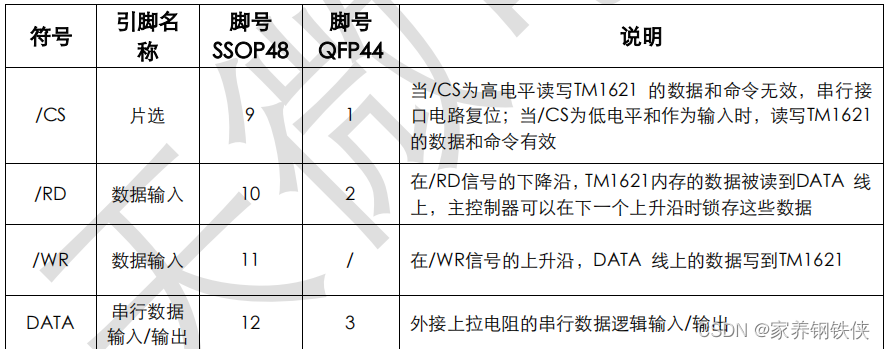

四线串行接口
在这里插入图片描述

一般我们不使用读数据的功能，所以用到的数据引脚只有/WR、/CS、DATA
先定义使用到的引脚

#define CS_CLR	HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_RESET)
#define	CS_SET	HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_SET)

#define DATA_CLR	HAL_GPIO_WritePin(LCD_DATA_GPIO_Port, LCD_DATA_Pin, GPIO_PIN_RESET)
#define DATA_SET	HAL_GPIO_WritePin(LCD_DATA_GPIO_Port, LCD_DATA_Pin, GPIO_PIN_SET)

#define WR_CLR	HAL_GPIO_WritePin(LCD_WR_GPIO_Port, LCD_WR_Pin, GPIO_PIN_RESET)
#define WR_SET	HAL_GPIO_WritePin(LCD_WR_GPIO_Port, LCD_WR_Pin, GPIO_PIN_SET)

一些命令参数

#define HT1621B_BYTES  32
#define REG_NO_UPDATE  0
#define REG_UPDATE     1

#define HT1621B_BIAS_COM2 0 	//AB=00 可选2个公共口
#define HT1621B_BIAS_COM3 1 	/
