数据中心供配电系统设计规划最佳实践

• 引言

供配电系统作为数据中心的“心脏”，肩负着为各类IT设备、制冷系统、照明系统等提供稳定、可靠电力的重任，其性能直接关乎数据中心的正常运转与业务连续性。一个高效、可靠、节能的供配电系统，不仅能保障数据中心的不间断运行，还能有效降低运营成本，实现可持续发展。本文将从设计目的、遵循标准、主要内容、不同等级数据中心配电系统架构配置、建设原则及要求等方面，详细介绍数据中心供配电系统设计规划的最佳实践。

• 目的

本文旨在为数据中心供配电系统的设计规划提供一份全面、实用的指南，帮助相关从业者更好地理解和实施设计工作，确保数据中心能够安全、稳定、高效地运行，具备良好的灵活性和可扩展性。

• 遵循标准

在数据中心供配电系统设计中，必须严格遵循相关标准和规范，以确保系统的可靠性、安全性和兼容性。主要遵循的标准包括：

1. 《数据中心设计规范》GB 50174 - 2017；
2. 《数据中心基础设施施工及验收规范》GB 50462-2015；
3. 《供配电系统设计规范》GB 50052-2009；
4. 《低压配电设计规范》GB 50054-2011；
5. 《建筑照明设计标准》GB 50034-2013；
6. 《建筑物防雷设计规范》GB 50057-2010；
7. 《建筑物电子信息系统防雷技术规范》GB 50343-2012；
8. 《建筑设计防火规范》GB 50016-2014（2018年版）；
9. 《电力工程电缆设计标准》GB 50217-2018；
10. 《通用用电设备配电设计规范》GB 50055-2011；
11. 《交流电气装置的接地设计规范》GB 50065-2011；
12. 《通信局（站）防雷与接地工程设计规范》GB 50689-2011；
13. 《火灾自动报警系统设计规范》GB 50116-2013；
14. 《民用建筑电气设计标准》GB 51348-2019；
15. 《建筑机电工程抗震设计规范》GB 50981-2014；
16. 《数据中心基础设施运行维护标准》GB/T51314-2018；
17. 《建筑电气工程施工质量验收规范》GB 50303-2015；
18. 《智能建筑工程质量验收规范》GB 50339-2013；
19. 《互联网数据中心工程技术规范》GB51195-2016；
20. 《综合布线系统工程设计规范》GB 50311-2016；
21. 《建筑电气工程电磁兼容技术规范》GB 51204-2016；
22. 《建筑工程设计文件编制深度规定》（2016年版）；
23. 《信息安全技术信息系统安全等级保护基本要求》GB/T 22239-2008。
24. 《通信用不间断电源—UPS》YD/T 095-2008。
25. 《建筑节能与可再生能源利用通用规范》GB 55015-2021
26. 业主提供的相关技术要求、国家及部门颁发的有关规定等。

• 供配电系统设计主要内容

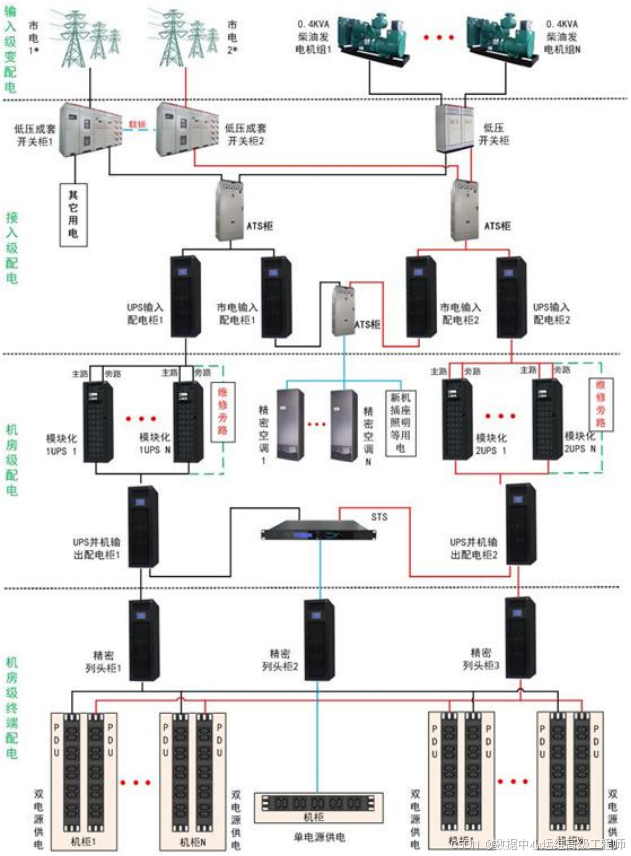

数据中心供配电系统设计是一项精密且复杂的工程，其各个环节紧密相连、环环相扣，共同为数据中心的稳定运行提供坚实保障。该设计涵盖了高压配电环节、柴油发电机、变压器、UPS及配套蓄电池、低压配电、智能小母线、防雷与接地系统等诸多关键部分。这些部分协同运作、默契配合，如同精密的齿轮相互咬合，共同打造出一个可靠、高效的数据中心供配电系统，为数据中心的持续稳定运行保驾护航。

（一）高压配电
