【工业与消费电子平衡】T202（5 寸）串口屏：多场景适用的性价比之选

关键词：T202、5 寸、工业串口屏、智能家居

一、产品定位

• 工业级性能：-20~+70℃宽温工作，性能稳定，支持浪涌防护，5V~12V宽压输入。
• 消费级体验：电容屏 + IPS 屏，支持多点触控

二、核心参数

项目	规格
分辨率	800×480
亮度	350cd/m²（典型值）
响应时间	40ms（IPS 屏）
接口	24bit RGB，支持 ST7265 驱动 IC

三、功能特性

1. 显示优化：
   • 支持横竖屏切换，适应不同安装方式
   • 2D 图形加速，支持 α 通道混合
2. 通讯方案：
   • RS232 全双工：适合短距离稳定通信，使用简单通用
   • RS485 半双工：抗干扰能力强，兼容5V和3.3V电平
   • 网口扩展：支持 Modbus RTU 转 TCP 协议
   • CAN接口：5Mbit/s，可应用于车载领域



3. 其他扩展：

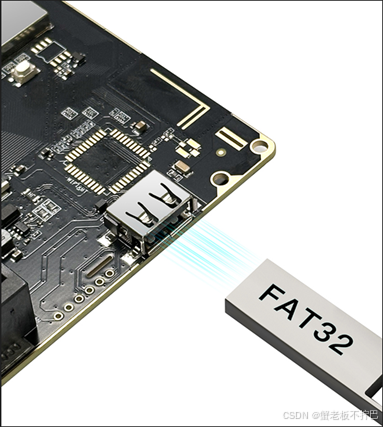

   • 支持U盘升级
   • 可选贴板载FLASH:128Mb/256Mb/1Gb/2Gb
   • 支持WIFI&蓝牙模块选贴
   • 支持扬声器音频播放
   • 支持RTC实时时钟

四、应用场景

1. 智能家居：
   • 集成温湿度传感器，实时显示环境数据
   • 支持 WiFi 模块，实现手机远程控制
2. 电梯控制：
   • 显示楼层信息与电梯状态
   • CAN 总线连接电梯控制器，实时监控
3. 商业设备：
   • 自助售货机商品信息展示
   • 支持扫码支付界面集成

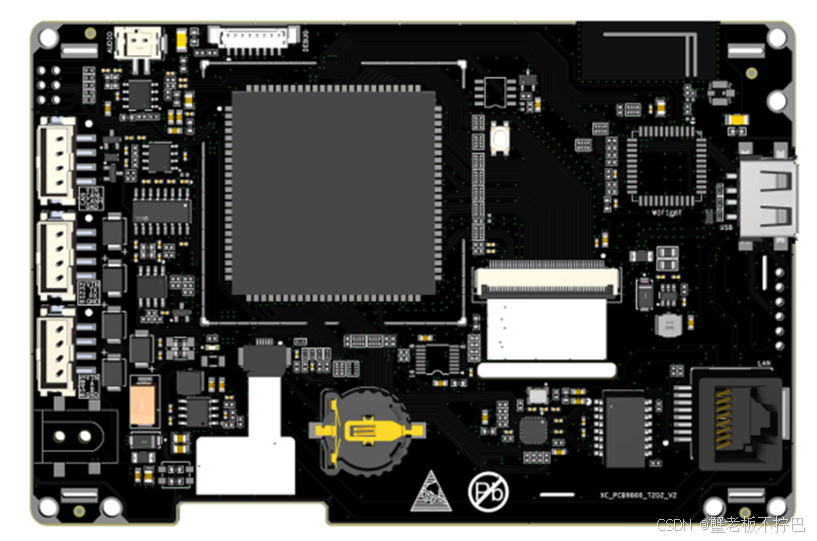

五、硬件接口

接口类型	定义	典型应用
CAN	CAN_H/CAN_L	工业设备组网
RS485	A/B 差分线	多节点通信（如电力仪表）
LCD	40PIN FPC	连接 BDT0500WVGLIFNN001 屏
CTP	6PIN FPC	电容屏触摸信号

六、开发支持

1. 固件升级：
   • U 盘烧录：插入 U 盘自动检测 ITEPKG03.PKG 文件
   • 升级时间：约 30 秒
2. 技术文档：
   • 提供《T202 规格书》

七、订购信息

• 型号：XC_PCB9866_T202

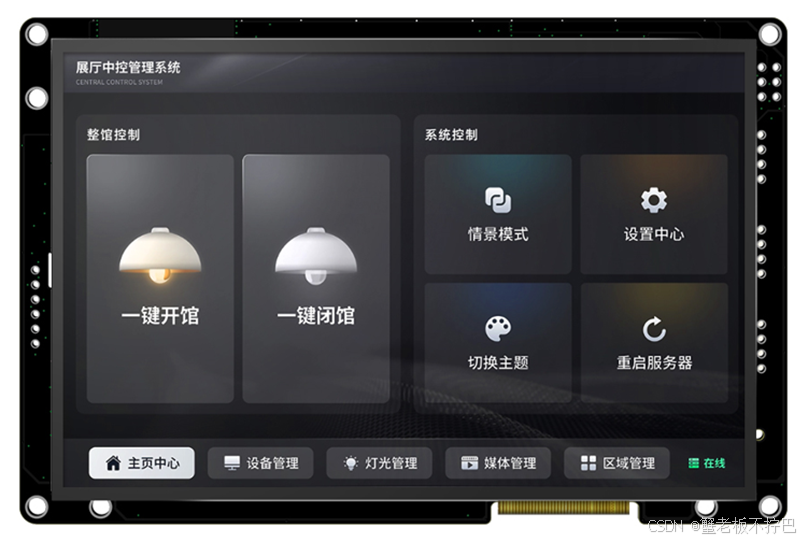

• 标配：5 寸 IPS 屏（BDT0500WVGLIFNN001） + 电容屏
• 定制服务：支持增加加密 IC，增强数据安全性，支持设计UI

获取资料：T202规格书：https://pan.baidu.com/s/1JLc9ftidoMLohqTbCiha8g  （提取码：XCZK）
技术咨询：星承智控公众号
