算法设计与分析实验五图论-桥

吃饭243

已于 2022-06-19 11:43:17 修改

阅读量2.7k

点赞数 5

分类专栏：算法设计与分析文章标签：图论算法深度优先

于 2022-06-03 11:03:55 首次发布

本文链接：https://blog.csdn.net/weixin_50325452/article/details/125110702

版权

算法设计与分析专栏收录该内容

2 篇文章 0 订阅

订阅专栏

文章目录

一、实验目的：

（1）掌握图的连通性。
（2）掌握并查集的基本原理和应用。

二、问题描述：

桥的定义
在图论中，一条边被称为“桥”代表这条边一旦被删除，这张图的连通块数量会增加。等价地说，一条边是一座桥当且仅当这条边不在任何环上。一张图可以有零或多座桥。

图 1 没有桥的无向连通图
在这里插入图片描述
图 2 这是有16个顶点和6个桥的图
（桥以红色线段标示）

三、算法设计原理：

1.基准法
1）算法流程：计算图的连通块数，遍历每一条边，将其从图中删除，然后计算图的连通块数与原图是否相同，如果不相同，则该边为桥，再将该边添加回图中。

计算图的连通块数：遍历每个点的邻接表，给其上色，颜色数即为连通块数。

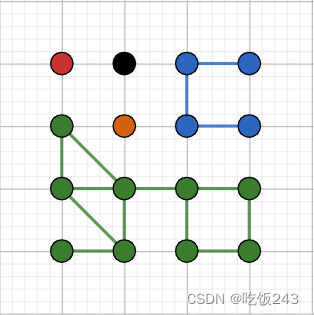

如下图1所示：原图中有四种颜色，即四个连通分量

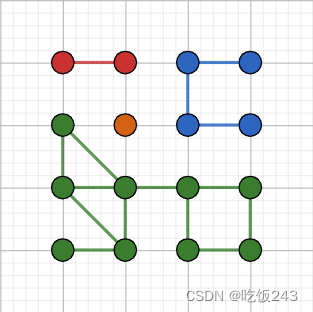

图2为删除一条边后，图中有五种颜色，即五个连通分量
在这里插入图片描述
图1 原图

图2 删除边后

2）伪代码

计算连通块数
SBLOCK()
	for i = 0 to n:
		if !st[i]:
			dfs(i)
			sblock++

计算桥的个数
CNTBRIDGE()
	for i = 0 to m:
		reset(st)

		Remove(edge[i])

		cnt = 0

		for j = 0 to n:
			if !st[i]
				dfs(j)
				cnt++

		if cnt > sblock
			ans++

		add(edge[i])

2）LCA+并查集
基准法的缺陷
基准法：删除每一条边后，判断连通块数量是否增加。算法的效率慢。

因为一条边是一座桥当且仅当这条边不在任何环上。树是边数最小的无环图，向树上添加任意一条两个顶点都在树上的边，必定会形成环，所以桥一定是生成树上的边。

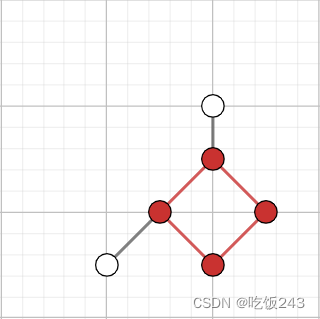

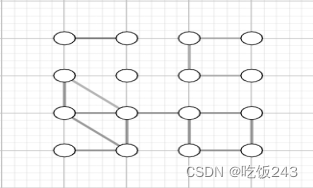

如下图3、4所示，向生成树中加入非树边后，一定会形成环，而环上的边一定不是桥。
在这里插入图片描述
图3 原图

图4 加边

LCA(最小公共祖先)
定义：一棵树中，两个节点的最近公共祖先

LCA算法流程：比较两个点的深度，深度大者移动到其前驱节点，再次比较，以此类推，直到两个点重合。

并查集
并查集是一种树型的数据结构，用于处理一些不相交集合（disjoint sets）的合并及查询问题。

创建：每个点的前驱节点都是自己，也就是每个点都是自己的根节点。这个步骤在每次使用该数据结构时只需要执行一次，无论何种实现方式，时间复杂度均为O(n)
在这里插入图片描述

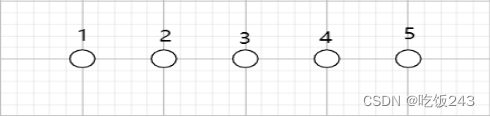

图5 并查集的创建

合并：遍历每条边，找其根节点，如果根节点不同，将两个元素所在的集合合并为一个集合。

如下图6中，2的根节点为2，1的根节点为1，加上一条边后，因为两个节点的根节点不同，所有选择让2的前驱指向1
在这里插入图片描述
图6 原图

图7 加边

在这里插入图片描述
图8 合并
通常来说，合并之前，应先判断两个元素是否属于同一集合，这可用下面的“查找”操作实现。
查找：找其前驱节点，直到找到根节点

在这里插入图片描述
图9 找到节点4的前驱节点

在这里插入图片描述

图10 找到节点4的根节点1

查找优化：压缩路径
压缩路径过程：让其前驱节点直接指向其根节点
在这里插入图片描述
图11 普通查找

在这里插入图片描述

图12 路径压缩

(1)算法流程：通过bfs生成树，遍历所有非生成树的边，求边的两个顶点的LCA(最小公共祖先)，把形成环的生成树边记录为非桥。

(2)伪代码

通过bfs计算连通块的个数
SBLOCK()
	for i = 0 to n:
		if !st[i]:
			bfs(i)
			sblock++

LCA+并查集
LCA(a, b)
	if tree_pre[a] == b || tree_pre[b] == a
		return

	sonA = a, sonB = b

	while a != b:
		if depth[a] < depth[b]
			st[b] = false
			b = tree_pre[b]
		elif depth[a] > depth[b]
			st[a] = false
		else
			st[a] = false
			st[b] = false
			a = tree_pre[a]
			b = tree_pre[b]
	// 压缩路径
	for i = sonA to i !=a:
		temp = tree_pre[i]
		tree_pre[i] = a
		i = temp

	for i = sonB to i != b:
		temp = tree_pre[i]
		tree_pre[i] = b
		i = temp
