Ansys Lumerical FDTD 导入Image import 模拟对象

本节介绍如何使用 import 对象从图像创建结构。图像可以从 JPG （*.jpg） 或 PNG （*.png） 导入。在大多数图像编辑软件中，其他图像类型可以导出为这两种格式。

选择主工具栏中的“导入图像”按钮将打开“图像导入向导”。该向导提供了一个简单的界面来导入、阈值、裁剪和缩放图像。该图像用于定义 XY 平面中的对象形状。对象沿 Z 方向拉伸。

图像导入向导

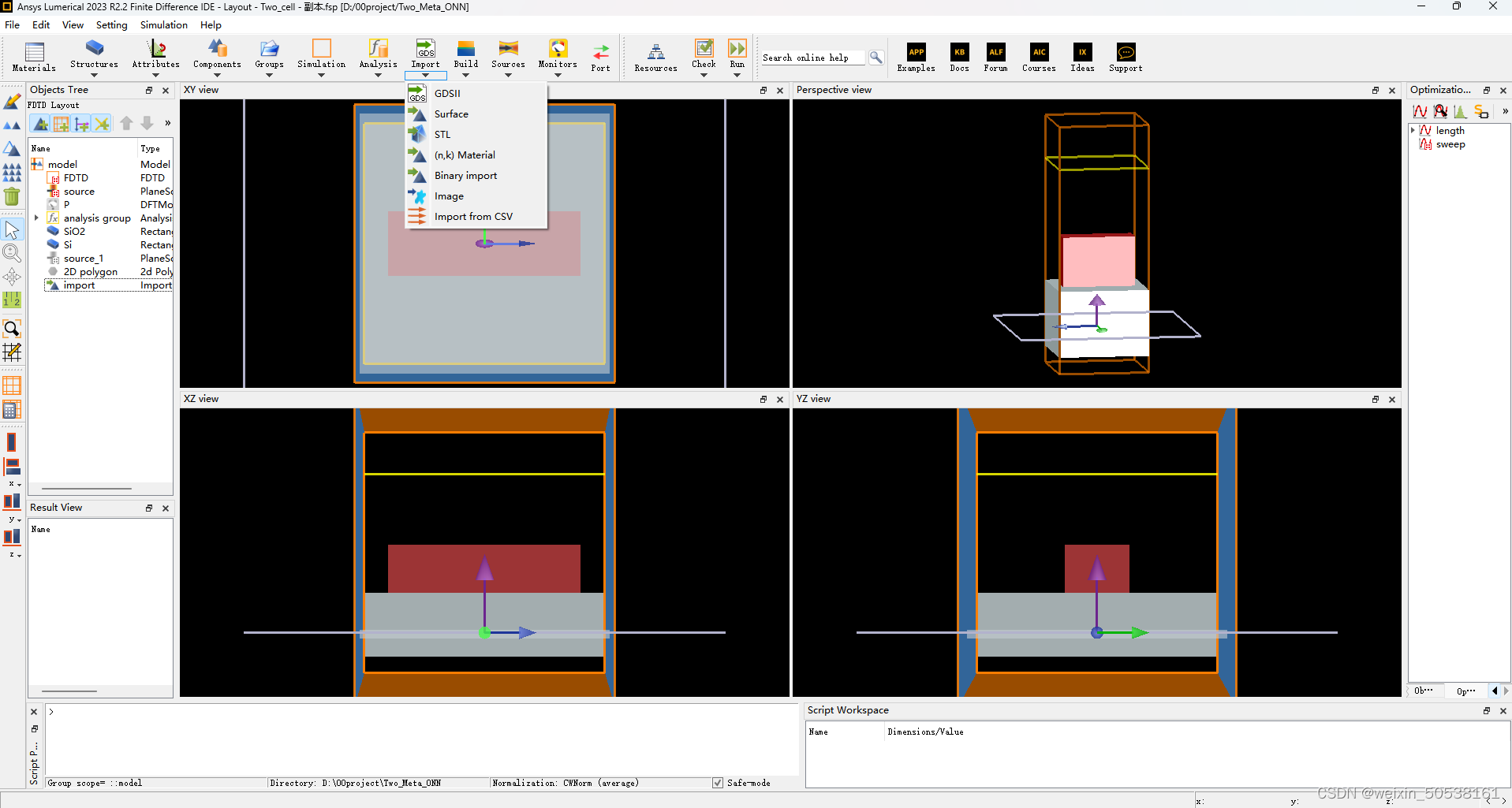

第 1 步：使用图像导入向导添加导入对象。

A）点击 导入 主工具栏中的按钮展开箭头，然后选择 图片 选项打开 图像导入向导.

B） 单击“选择图像”以选择您的图像文件

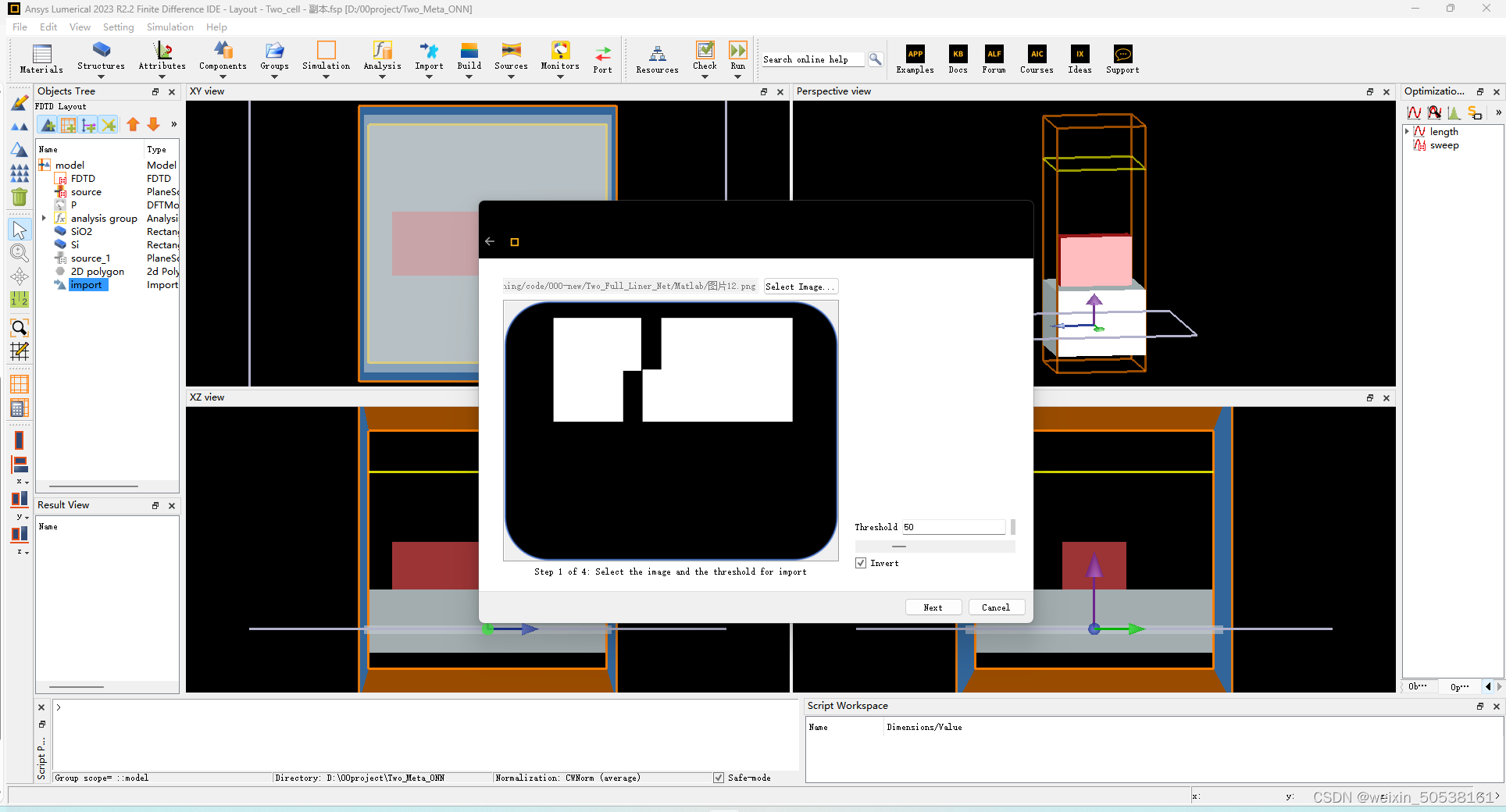

第 2 步：设置阈值

导入过程采用彩色或灰度图像，并将其转换为结构的二进制表示形式。定义图像的哪一部分将被设置为模拟区域的背景索引的阈值是使用 THRESHOLD 滑块定义的。

“反转”按钮可用于反转图像

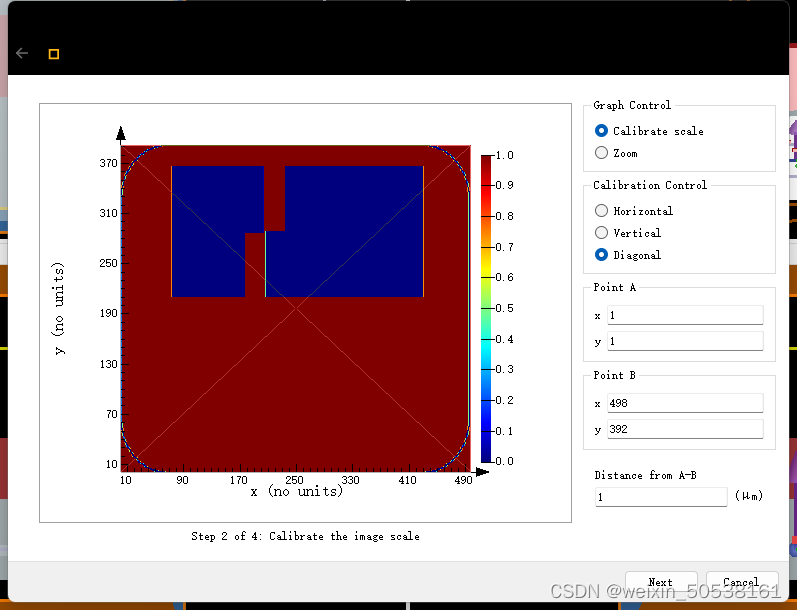

第 3 步：设置比例

导入图像后，需要校准结构的长度。

在这里，选择“图形控制”（GRAPH CONTROL） 后，用户可以拖动一个矩形，并使用矩形的水平、垂直或对角线尺寸来定义导入结构的大小。

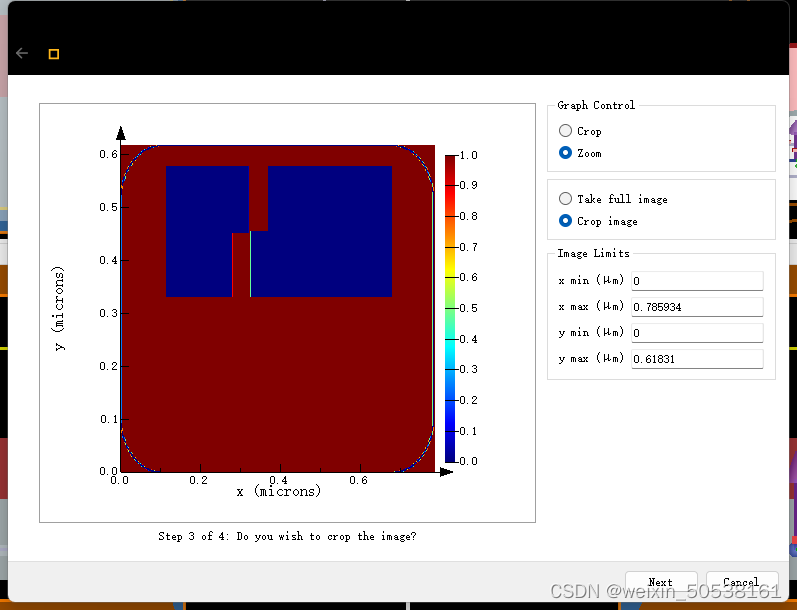

第 4 步：裁剪图像

选择“裁剪图像”和“裁剪”项后，可以使用鼠标裁剪图像以定义矩形区域。

在绘图区域区域内拖动矩形后，可以将其边缘拖动到正确的位置。

第 5 步：查看结果

导入向导的最后一步允许您接受所描述的结构，或返回步骤进行修改。

第 6 步：设置图像的长和宽

第 7 步：与原图相比较
