基于IAR的外部Flash烧录算法

原创已于 2025-09-11 20:14:11 修改 · 830 阅读

27 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #stm32 #嵌入式硬件 #笔记

于 2025-09-11 19:24:28 首次发布

一、简介

当内部的Flash不够使用时可以通过拓展外部Flash来存储更多代码和数据。上章讲了W25N04的Flash驱动，这次来将如何讲如何讲代码烧录到W25N04上。

二、系统框架

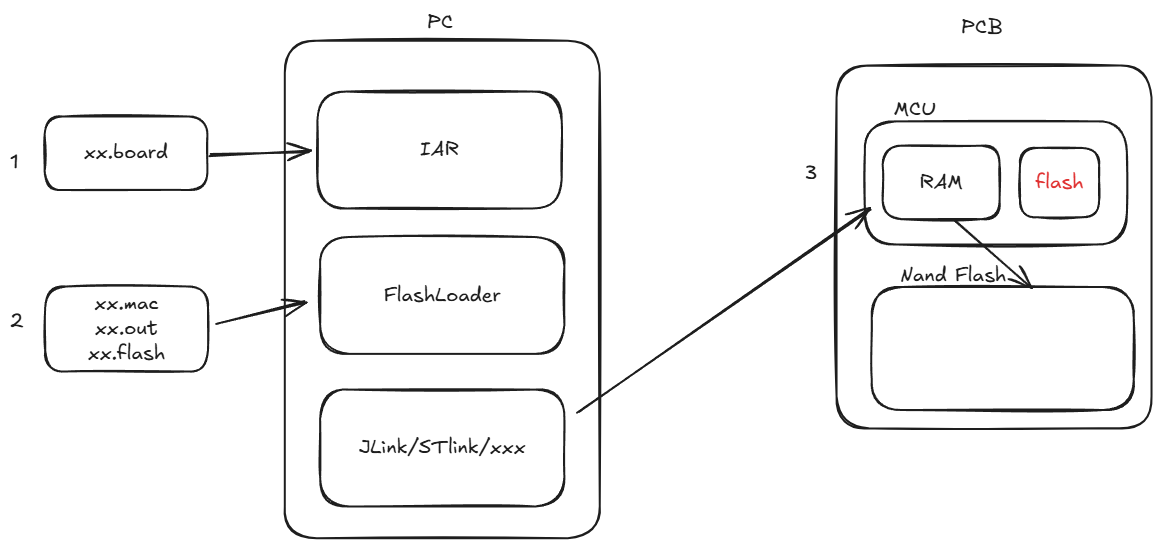

首先了解一下代码是如何通过编译器烧录到硬件上的。
1、IAR将读取xx.board文件获取PCB的flash描述和每个flash对应的烧录算法（flashloader）。
2、IAR通过烧录器将烧录算法加载到MCU的RAM中。
3、IAR通过flashloader将代码烧录到对应的flash中。
（xx.board文件：描述了PCB上的flash资源和对应的.flash文件地址）
（xx.out文件：flashloader的工程输出，也就是烧录算法本体）
（xx.max文件：.mac 文件（宏文件）是一个关键的配置和脚本文件，主要用于调试阶段的硬件初始化和自动化操作。它的核心作用是通过脚本语言（类似 C 语言）控制调试器（C-SPY）与目标硬件的交互，从而实现调试前的硬件准备、调试过程的自动化，以及烧录程序时的外设配置。）
（xx.flash：描述flash的基本参数和对应的算法文件xx.out）

在这里插入图片描述

三、flashloader基础工程构建

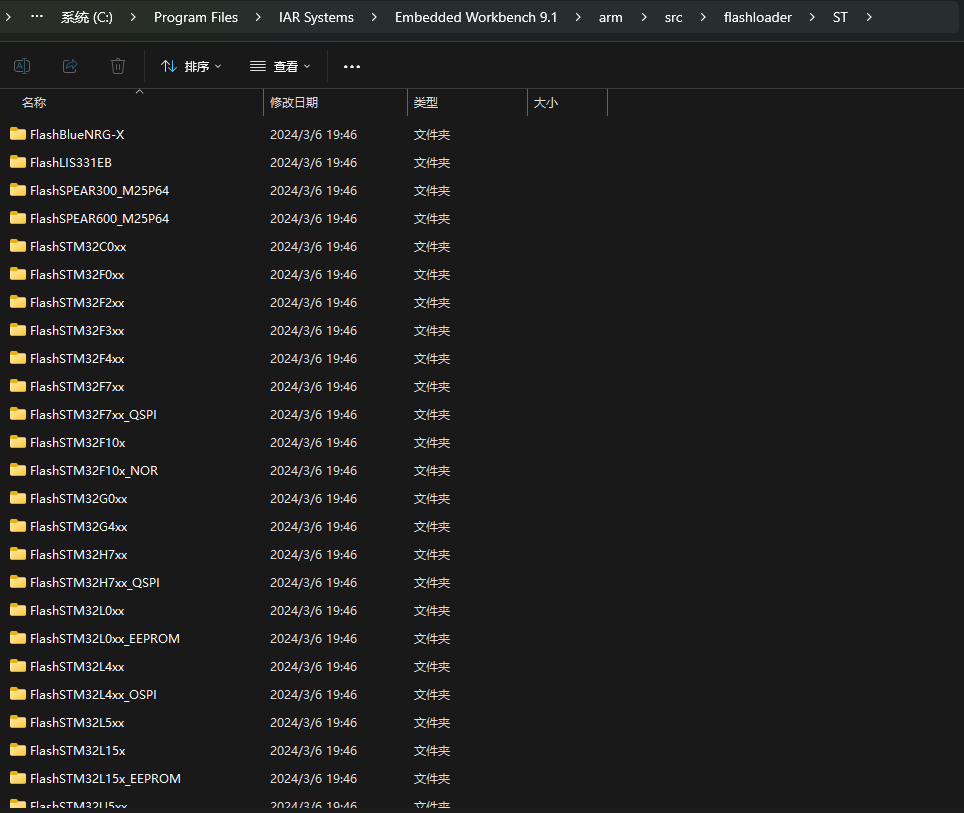

在IAR的软件安装路径下有许多写好的flashloader工程，如下图所示。我们找到对应芯片的型号复制一份就好了。
在这里插入图片描述
我以~~STM32F4XX~~ NOR的为例，复制一份工程做当模板进行开发。

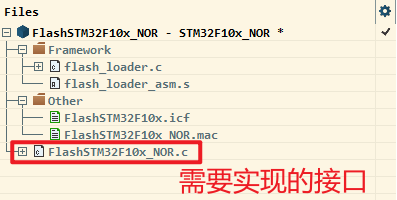

这里最重要的是要实现图中标记的文件。Framework，flash_loader.c定义的是一些被调用的Flash接口。而用户实现则放在了
FlashSTM32F10x_NOR.c中。实现用户自己的Flash驱动并适配flash_loader的接口。

四、实现Flashloader

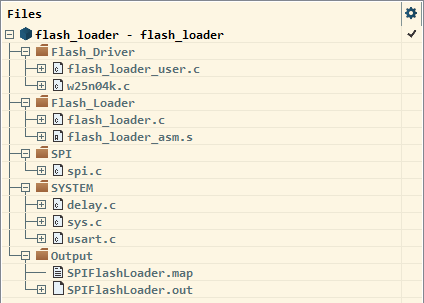

创建一个工程添加模板中必要的文件，如下图所示。添加的Flash_Loader 等同于模板中的Framework，其他的是Flash驱动的本体和依赖文件。
在这里插入图片描述

1、配置链接文件

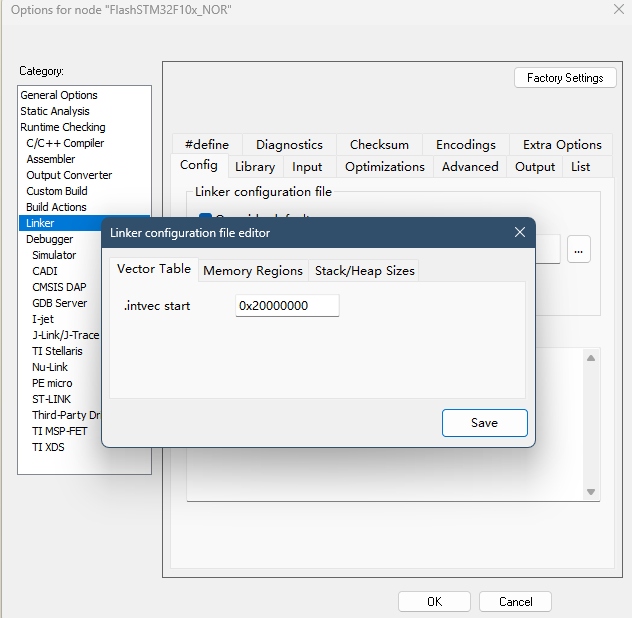

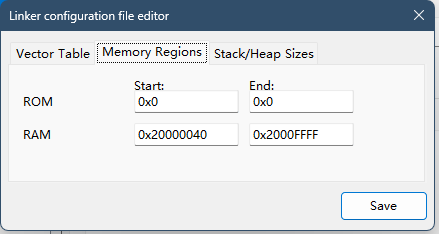

前面说了，flashloader是加载到RAM中运行的，这里我们也是将链接地址修改成RAM的地址。
在这里插入图片描述

2、实现Flash驱动

这里就不细说了，本章重点讲解Flashloader的内容。关于W25N04xx的驱动在这里

3、适配Flashloader对应的接口

1）FlashInit

该函数主要实现系统和Flash的初始化功，如果Debug的需要可以添加UART功能。另外需要存储函数参数中的base_of_flash，后面会有用到。代码如下，

uint32_t FlashInit(void *base_of_flash, uint32_t image_size,
                   uint32_t link_address, uint32_t flags,
                   int argc, char const *argv[])
{

  sys_stm32_clock_init(360, 25, 2, 8); /* 设置时钟,180Mhz */
  delay_init(180);                     /* 延时初始化 */
  usart_init(90, 115200);              /* 初始化USART */

  w25n04k_init(); /* 初始化W25N04K闪存 */

  base_addr = (uint32_t)base_of_flash;
  printf("base addr = 0x%x\r\n", base_addr);
//	main(); // init system
	// w25n04k_test(); // Test W25N04K flash memory

  //  sfud_demo(0, sizeof(sfud_demo_test_buf), sfud_demo_test_buf);
  return RESULT_OK;
}

2）FlashWrite

这里是先的是写Flash的内容，需要将参数转化成相对于Flash的绝对地址。

uint32_t FlashWrite(void *block_start,
                    uint32_t offset_into_block,
                    uint32_t count,
                    char const *buffer)
{
  uint32_t dest = (uint32_t)block_start + offset_into_block - base_addr;
  // W25QXX_Write((uint8_t *)buffer, dest, count);
  printf("flash write addr:0x%x , size:%d\r\n", dest, count);
  //  const sfud_flash *flash = sfud_get_device(SFUD_W25Q256_DEVICE_INDEX);
  //  sfud_write(flash, dest, count, buffer);
  w25n04k_write(dest, (uint8_t *)buffer, count);
  printfArrayHex(buffer, 100);
  return 0;
}

3) FlashErase

uint32_t FlashErase(void *block_start,
                    uint32_t block_size)
{
  // W25QXX_EraseSector((uint32_t)block_start - base_addr);
  //  const sfud_flash *flash = sfud_get_device(SFUD_W25Q256_DEVICE_INDEX);
   uint32_t addr = (uint32_t)block_start - base_addr;
   printf("flash erase addr:0x%x , size:%d\r\n", addr, block_size);
  //  sfud_erase(flash, addr, block_size);
  w25n04k_earse(addr, block_size);
  return 0;
}

至此已完成了Flashloader的接口适配了

五、添加Flashloader到项目中

1、主项目中添加.board文件

这里添加外部flash的声明。
range范围是MCU中的绝对地址。后续链接文件中需要声明内容链接到改地址。
loader声明了Flashloader.flash对应的文件。
rel_offset是烧录的时候flash的偏移地址，0x90000000 - 0x90000000 = 0。
创建.board文件并放置在.eww文件（工程文件）下。

<?xml version="1.0" encoding="UTF-8"?>
<flash_board>
    <pass>
        <loader>$TOOLKIT_DIR$/config/flashloader/ST/FlashSTM32F427xG.flash</loader>
        <range>CODE 0x8000000 0x81fffff</range>
    </pass>
    <pass>
        <loader>$PROJ_DIR$\FlashLoader\STM32F4xx_SPI.flash</loader>
        <range>CODE 0x90000000 0x91ffffff</range>
        <rel_offset>-0x90000000</rel_offset>
    </pass>
</flash_board>

2、主项目中添加Flashloader相关文件

将Flashloader文件输出的.out文件、.mac和.flash文件添加到工程目录下。
在这里插入图片描述
.mac文件使用IAR的模板中的文件。
.flash文件需要参考模板进行修改。
以下可供参考。
flash_base将被作为参数传入到前面提及的FlashInit函数中。
page参数是页大小。
block描述了flash块的数量和大小。

<?xml version="1.0" encoding="iso-8859-1"?>
<flash_device>
  <exe>$PROJ_DIR$\FlashLoader\SPIFlashLoader.out</exe>
  <page>2048</page>
  <block>1024 0x20000</block>
  <flash_base>0x00000000</flash_base>
  <aggregate>1</aggregate>
</flash_device>
