蓝牙透传模块HC-08使用教程与简单应用

前言（文章末尾附STM32 源码）
一、AT指令
二、使用测试
三、远程控制点亮MCU板上的LED
四、获取工程源码

前言（文章末尾附STM32 源码）

HC-08蓝牙串口通信模块是基于BLE4.0蓝牙协议的数据透传模块。无线工作频段为 2.4GHz ISM，调制方式是 GFSK。模块最大发射功率为 4dBm，接收灵敏度-93dBm，空旷环境下和可以实现 80 米超远距离通信。
本文内容为HC-08的简单使用教程，以及进行远程控制LED的简单应用。

一、AT指令

AT指令功能是设置蓝牙模块的参数，只能在蓝牙未连接的情况下使用，通过串口传输进行设置参数。
在这里插入图片描述

二、使用测试

在不使用MCU的情况下，通过PC的串口工具来设置蓝牙模块参数，用手机进行蓝牙连接通信。

1.使用到的工具如下

HC-08蓝牙透传模块
PC上位机和任意一个串口工具
USB转TTL模块
手机及任意一个BLE调试工具（一般能在APP商店下载）

2.示意图

在这里插入图片描述

3.开始测试

连接好上电后，打开串口助手,设置波特率为9600（默认），如下图。
发送AT，返回OK，说明模块运行正常.
修改蓝牙名称（如果使用中文名称，发送的ASCII码和Android系统uft-8编码不同会导致乱码）。

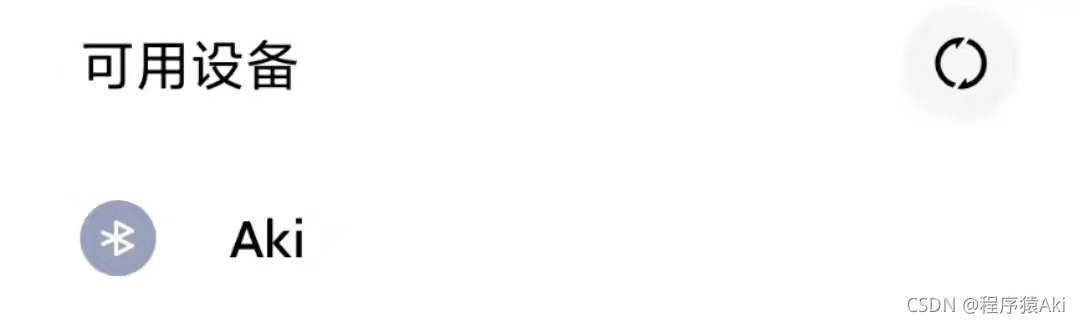

打开手机蓝牙，扫描并发现HC-08模块。

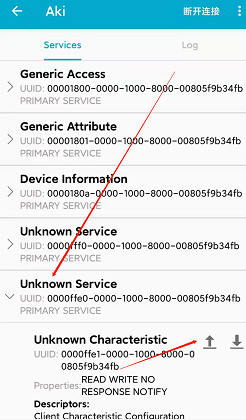

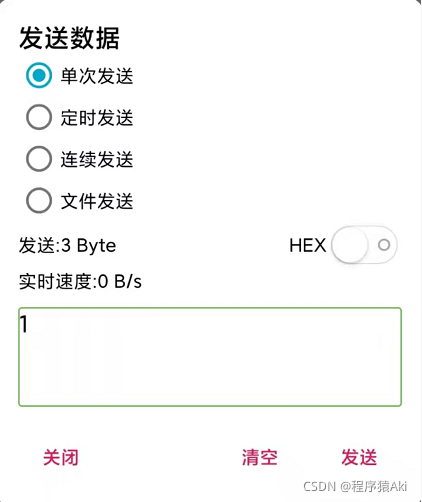

打开BLE调试工具，进行连接、发送和接收数据。

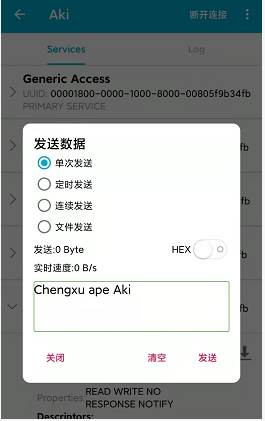

手机发送，HC-08接收后通过串口传输到PC。

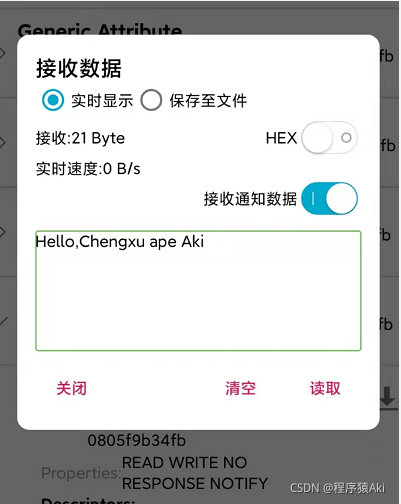

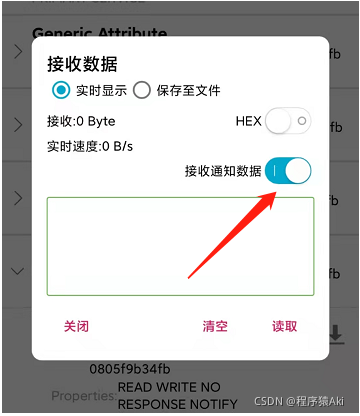

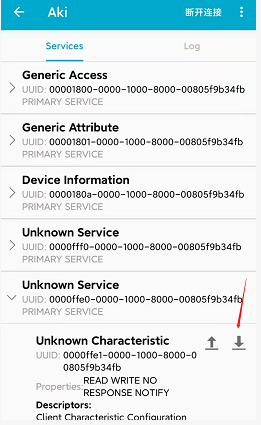

同样，HC-08进行发送，手机进行接收。
在这里插入图片描述
设置好后PC串口进行发送。

发送后手机接收到数据。

三、远程控制点亮MCU板上的LED

1.管脚配置

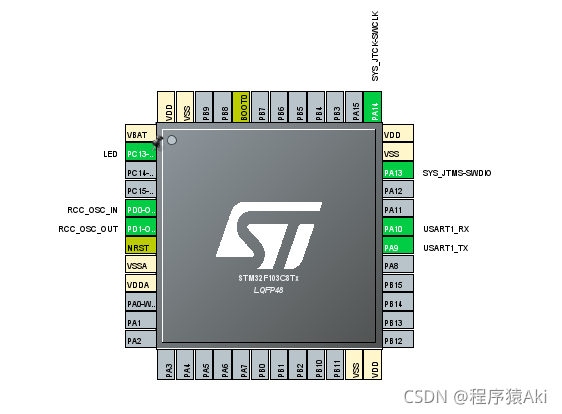

STM32F103C8T6管脚设置如下，开启USART1中断，利用中断接收控制LED。
在这里插入图片描述

2.相关变量定义

uint8_t led_on ='1';
uint8_t led_off ='0';
uint8_t Rxbuf;   //接收缓存

3.串口中断回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)
	{
		if(Rxbuf == led_on){
			HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
		}else if(Rxbuf == led_off){
			HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
		}
		HAL_UART_Receive_IT(&huart1,&Rxbuf,1);
	}
}
