三挡小风扇芯片

M5001L概述：

FM5001L手持3档风扇专用IC

FM5001L是一款集成了锂电池充电管理，锂电池保护，DC-DC升压限流，3档风量可调风扇驱动功能于一体的电源管理IC；专用于采用锂电池供电的便携式风扇。

FM5001L集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，带充电指示及满电指示灯；支持风扇驱动功能，内置3档可调节风量控制，支持放电LED指示；当电池电压小于2.9V时，FM5001L系统进入欠压状态，整个系统电流为30uA；内置恒定恒流充电电流600mA。

FM5001L具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路防锁定，软启动保护，锂电过放保护，过温及欠压保护等。

FM5001L 集成了 3 档风量可调的风扇控制驱动电路；没有充电器接入时，按键 SWCH1 控制风量的变化，单按一次风量改变一档，风量由弱至强变化。当 VOUT 脚有升压输出时，风扇灯亮。VOUT 端输出电压 VFAN分别为一档 4.5V，二档 5.4V，三档 6.4V（芯片间各档的电压有±0.3V 偏差）。当有充电器接入时，短按 SWCH1，风扇只工作在档位 1, 风扇灯亮，充电灯亮。

FM5001L特性：

0.6A 锂电池充电

支持 6V 电机驱动控制，3 档风量可调

支持单按键开关

充电电压精度：±1.0%；升压电压精度：±4.0%

过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）

ESD 2KV，可靠性高

极低的 BOM 成本

待机电流 30uA

支持 4.2、4.35V 电池

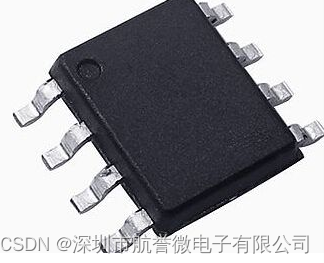

FM5001L提供ESOP8封装

FM5001L 应用：

FM5001L使用于锂电池供电的便携式风扇
