LP78080F中文资料—锂电池小风扇的驱动芯片 三档风量可调

芯片介绍:
LP78080 是一颗专用于便携式锂电池小风扇的驱动 芯片,集成了带路径管理的锂电池充电管理功能,具有充电、充满及低电 LED 指示功能,可通过按键切换三种档位输出的工作模式。
LP78080 是 以 线 性 方 式 进 行 充 电,内置固定500mA充电,包含涓流充电,恒流充电和恒压充电全过程 的充电方式。芯片内部集成 了按键防抖功能,以及多重保护功能,包括短路保护、 过温保护、电池反接保护等功能,芯片端口设计了高 性能的 ESD 保护电路,使得该款芯片具有极高的可靠 性和稳定性。同时LP78080 应用电路简单,只需少量外围电路便可实现便携式锂电充电风扇完整方案,极大节省了系统的体积。

功能特点:
 500mA锂电池充电,充电电流自适应
 充电、充满、低电 LED 指示
 支持单按键控制 3挡风量可调
 低待机功耗<15uA
 外围简单
 具有过流保护,短路保护,过温保护
 封装形式:SOT23-6

应用范围:
便携式锂电池风扇

按键及输出电压说明:
LP78080 集成了 3 挡风量可调的风扇控制驱动电路;按键 KEY 控制风量的 切换,按键一次对应一档切换,风量由弱至强变 化,逻辑按下面叙述 循环,Fan1->Fan2->Fan3-> Off,风量由弱至强 端输出电压可分别由输入方式控制, 具 体如下:
(1)锂电池供电 PWM 占空比: 50% 75% 100%
(2)适配器供电 PWM 占空比: 35% 60% 80%

PCB 设计参考建议
1、输出接有刷电机时,电容 C2 尽量靠近有刷电机;
2、VBAT 端和 VOUT 端的走线尽量短且粗,尽量 不要打过孔;
3、地线回路尽量短,走线要粗,空余地方尽量覆铜走地;

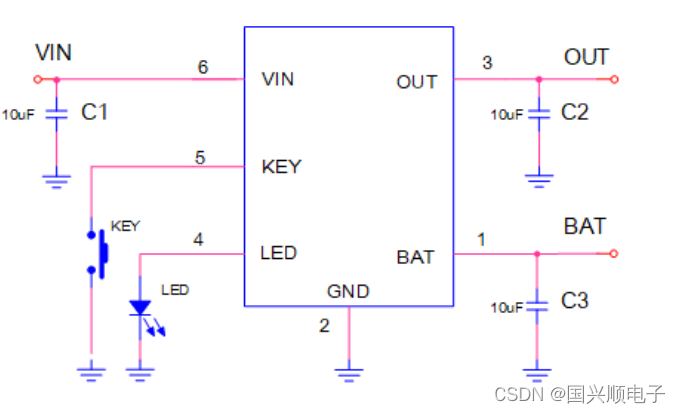

典型应用电路:

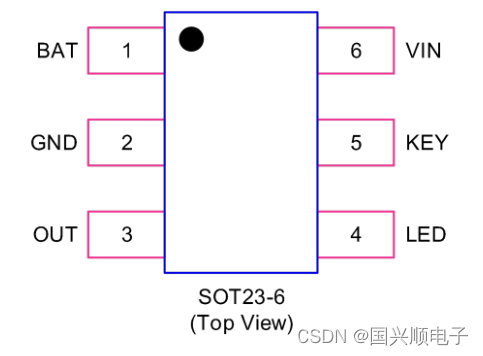

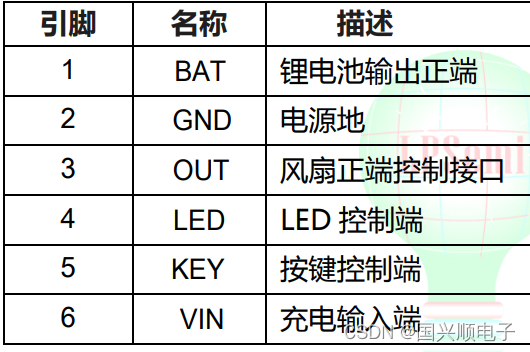

封装脚位:
