VSM振动样品磁强计测试相关数据分析

什么是VSM测试

什么是VSM测试

VSM，全称Vibrating Sample Magnetometer，即振动样品磁强计，是测量磁性材料磁性能的重要仪器。VSM测试特点是灵敏度高、测试样品小(较小的样品在磁场中被磁化后可近似为一个磁矩为m的磁偶极子)。可以测量材料的磁滞回线，测试曲线包括M-H曲线，M-T曲线，可以确定材料的磁性及其转变点等。

VSM测试原始数据处理

VSM测试原始数据格式一般为dat、txt或者excel格式，使用origin软件对数据进行处理分为以下几步：

了解原始数据： 根据测试曲线有不同的数据，原始数据中主要包括测试时间（ $sec$ ），测试温度T（ $K$ ），测试时磁场强度H（ $oe$ ），测试磁矩M（ $e m u$ ）以及一些测试恒定参数，需要处理的数据为测试磁矩M（ $e m u$ ），一般测试时间、测试温度T和测试时磁场强度H不进行数据处理。
测试磁矩M（ $e m u$ ）数据处理： $e m u$ 是CGS单位制的电磁系电量单位，是SI单位制中电量单位库仑的十倍大小，即1 $e m u$ =10 $C$ 。在绘制M-H曲线或者M-T曲线时，由于纵坐标为磁化强度M，所以需要对测试磁矩M（ $e m u$ ）数据进行处理。这里有一个注意点：在SI单位制中，磁化强度M的单位为 $A / m$ ，对应的CGS单位制应该是0.0001 $emu/cm^{-3}$ ，需要测试的磁矩除以样品的体积，但是在实际的测试过程中，受到样品形貌的影响，比如对于颗粒体系，无法知道所有颗粒的总体积，对于磁性相与非磁性相的复合体系，也无法得到磁性材料的体积。而样品的质量是很容易得到的，便有了 $e m u / g$ ，这个单位同样可以用来表征材料的磁化强度。所以在对测试磁矩M（ $e m u$ ）数据进行处理时，需要将测试磁矩M（ $e m u$ ）除以测试样品质量，得到替代的磁化强度M（ $e m u / g$ ）作为M-H曲线，M-T曲线的纵坐标。
3.曲线绘制： **可以直接将数据复制到origin中进行M-H曲线或者M-T曲线的绘制，可能有些数据误差较大，可以手动移动数据点，也可以使用更复杂的滤波或者拟合方法消除误差，得到更为准确的曲线。

磁滞回线M-H曲线分析

由于我的测试需要获得磁场强度对样品的磁性影响，所以绘制了磁滞回线M-H曲线后，对磁滞回线进行分析。

1.磁滞回线概念

磁滞回线表示磁场强度周期性变化时，强磁性物质磁滞现象的闭合磁化曲线。它表明了强磁性物质反复磁化过程中磁化强度M或磁感应强度B与磁场强度H之间的关系。由于B=μ0(H+M)，若已知一材料的M-H曲线，便可求出其B-H曲线，反之亦然。式中μ0为真空磁导率。

2.磁滞回线物理过程

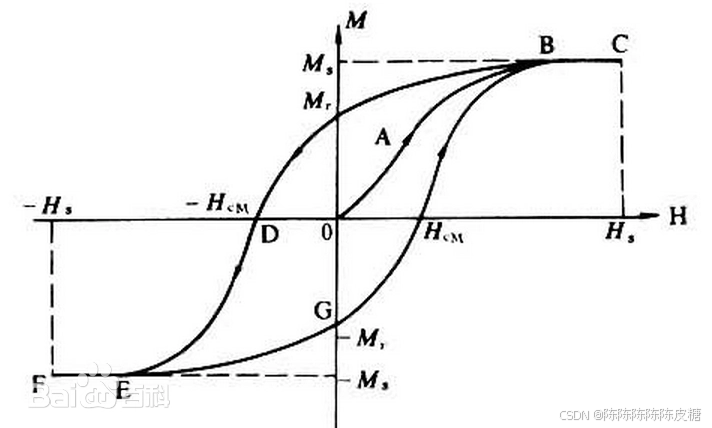

磁滞回线包括了材料的几个过程，其中比较特殊的是初始磁化过程与退磁过程。在这里插入图片描述
以曲别针为例，使用小磁铁对曲别针施加磁场，曲别针产生磁性，如图中的AB段，这就是曲别针的初始磁化过程。
当磁场达到曲别针的饱和磁场 $Hs$ 时，磁化强度达到饱和磁化强度 $M s$ ,继续施加磁场磁化强度不再变化。
这时移除小磁铁，磁场减弱，曲别针磁性减弱但并未完全消失，当磁场完全去除时，达到剩余磁化强度 $M r$ 。
再施加反向磁场，反向磁场达到矫顽力 $- Hc$ 时，材料磁化强度回到零，这一过程称为退磁过程。
反向磁场继续增大，曲别针被反向磁化，当磁场达到曲别针的反向饱和磁场 $- Hs$ 时，磁化强度达到反向饱和磁化强度 $- M s$ 。
移除小磁铁，反向磁场减弱，曲别针磁性减弱但并未完全消失，当磁场完全去除时，达到反向剩余磁化强度 $- M r$ 。
再施加正向磁场，正向磁场达到正向矫顽力 $Hc$ 时，材料磁化强度回到零。
反向磁场继续增大，曲别针被正向磁化，直至磁化强度达到正向饱和磁化强度 $M s$ 。
这就是一个完整的磁滞回线。
不理解可以参考视频【磁化曲线和磁滞回线-哔哩哔哩】 https://b23.tv/GhP4jRk中的描述。

3.磁化曲线

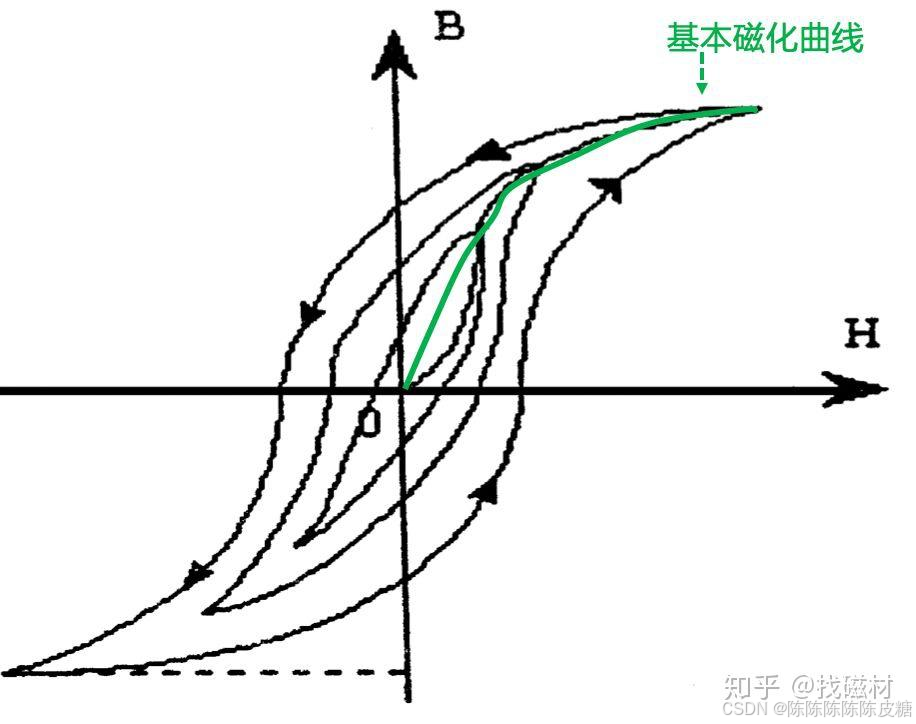

在磁滞回线物理过程中，提到了初始磁化过程，这一过程绘制的曲线叫做初始磁化曲线，对于材料来说，还有基本磁化曲线，也叫平均磁化曲线。一般可以通过这两种曲线进行磁滞回线后续数据的处理，一般以磁化曲线的斜率代表材料的磁化率。基本磁化曲线是由一系列大小不同的稳定的磁滞回线的顶点连成的曲线。
以电机为例，当通入线圈最大电流为1A时，产生磁场，得到一个磁滞回线，此时得到 $Hs 1$ 与 $M s 1$ ，通过更改线圈的最大电流，又会产生不同大小的磁场，得到另一个磁滞回线，所以，当为线圈通入一组电流时，也会得到一组 $Hs$ 与 $M s$ 数据，将这些点连接起来就是基本磁化曲线。
在这里插入图片描述

拓展数据分析

1.CGS单位制与SI单位制的单位转换

物理量	国际制	高斯制	单位比数
磁感应强度B	特斯拉(T)	高斯(Gs)	$10^{4}$
磁化强度M	安培/米(A/m)	CGSM(M)	$10^{-3}$
磁场强度H	安培/米(A/m)	奥斯特(Oe)	$4\pi\times10^{-3}$
磁矩 $m$	安培 $\cdot$ 米 $^{2}$ (A $⋅m2 \cdot m^{2}$ )	CGSM( $m$ )	$10^{3}$
力F	牛顿(N)	达因(dyn)	$10^{5}$
