SMC定量输出泵调试说明

• 产品信息

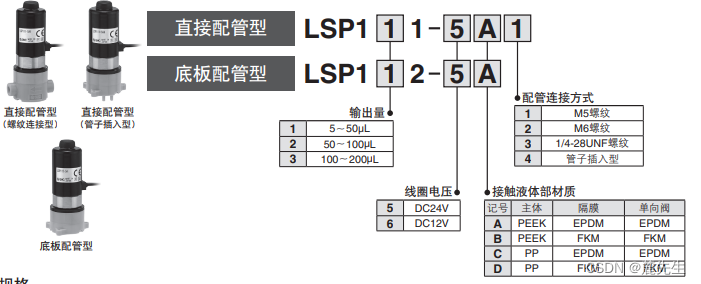

1.

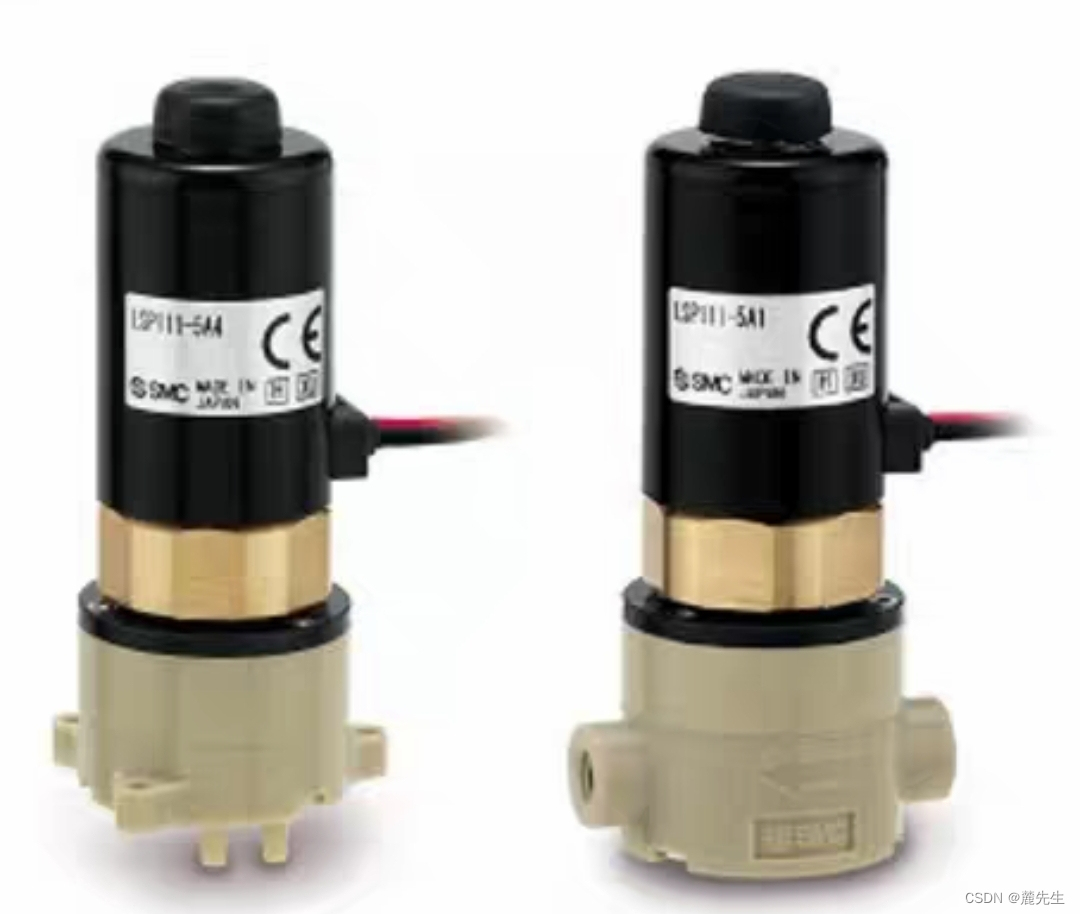

实物图一

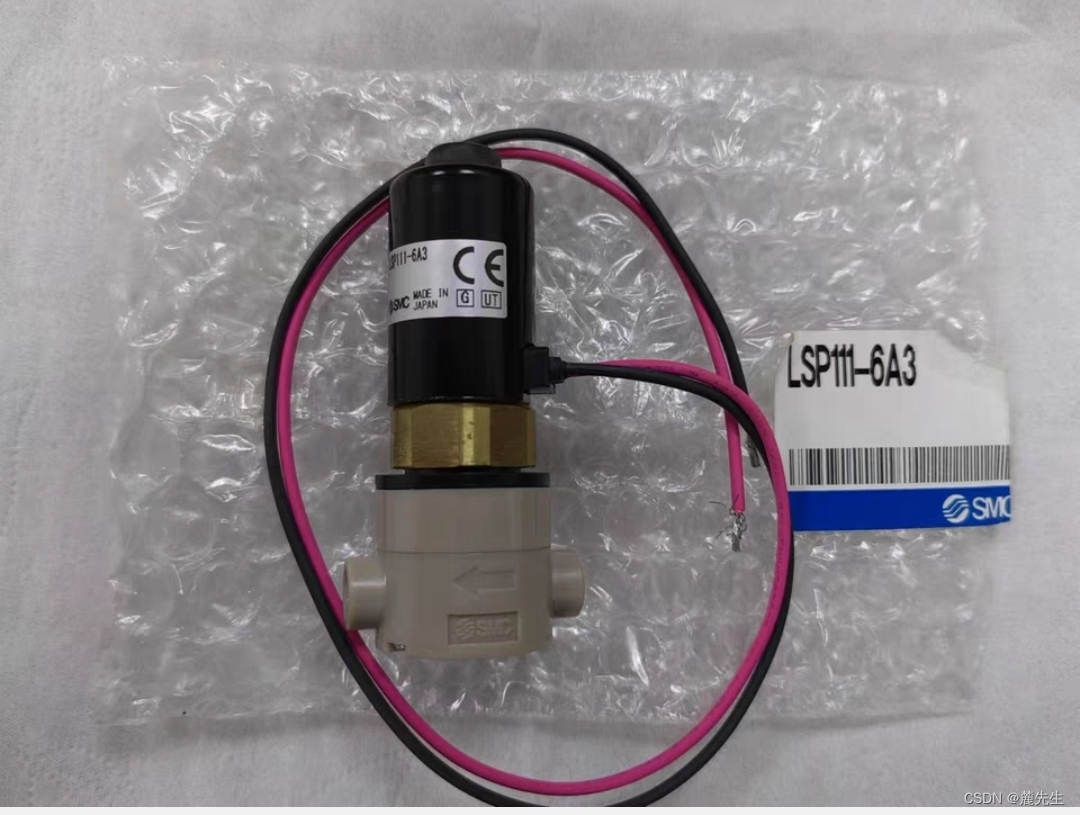

实物图二

• 产品功能

1. SMC定量输出泵是一种常用的工业控制设备，用于精确控制液体或气体的流量和压力。
2. 定量输出：SMC定量输出泵可以通过精确的控制机械结构或电子元件来实现固定流量或压力的输出。无论是在持续稳定工作模式下，还是在变化的工况下，它都能提供准确可靠的输出。
3. 流量或压力控制：通过调节泵的工作参数，如转速、行程或阀门的开度等，SMC定量输出泵可以实现精确的流量或压力控制。用户可以根据需要进行调整，以满足不同的工艺要求。

• 接线方式
• 电源接线：将电源的正极（+）连接到泵的正极（通常标有红色标记），将电源的负极（-）连接到泵的负极（通常标有黑色标记）。确保电源的电压和频率与泵的额定电压和频率匹配。

• 控制信号接线：SMC定量输出泵通常具备接受外部控制信号的功能，例如使用模拟信号或数字信号进行调节。在这种情况下，需要连接控制信号源的输出端到泵的控制输入端。具体的接线方式可能因泵型号和控制信号类型而有所不同，请参考产品手册或标签上的指示进行正确的接线。

• 数据通信接线（可选）：如果需要将SMC定量输出泵与其他设备进行数据通信和集成，例如通过串口或Modbus接口，需要根据通信协议和接口类型进行正确的接线。这些接线通常涉及信号线（如TX、RX）和地线等，请根据具体情况进行正确的连接。

• 功能说明

图1

可调整输出量：通过使用调整综钉调整可动铁芯的行程，可交更输出量。

• 调试步骤及使用注意事项

1. 卸下罩帽，使用一字型螺丝刀固定输出量调整螺钉，使螺钉不转动，然后拧松锁紧螺母。 （逆时针转动）
2. 通过转动输出量调整螺钉，调整输出量。 输出量调整螺钉的大致调整范围如上图所示；

1. 转动输出量调整螺钉的场合，请勿施加过大转矩。如果转动过度，可能会导致产品 故障或螺钉脱落。为了防止调整螺钉拧入过度导致内部零部件的破损，请一边确认 输出量，一边慢慢调整。
2. 输出量调整螺钉在调整上限附近时，动作噪音可能会变大。这时，请顺时针转动调整 螺钉，调整至动作噪音变小的位置。

3）使用一字型螺丝刀固定输出量调整螺钉，使螺钉不转动，然后拧紧锁紧螺母。（顺时针转动）注：输出量调整后，请务必使用锁紧螺母固定。
