精研调速器使用说明

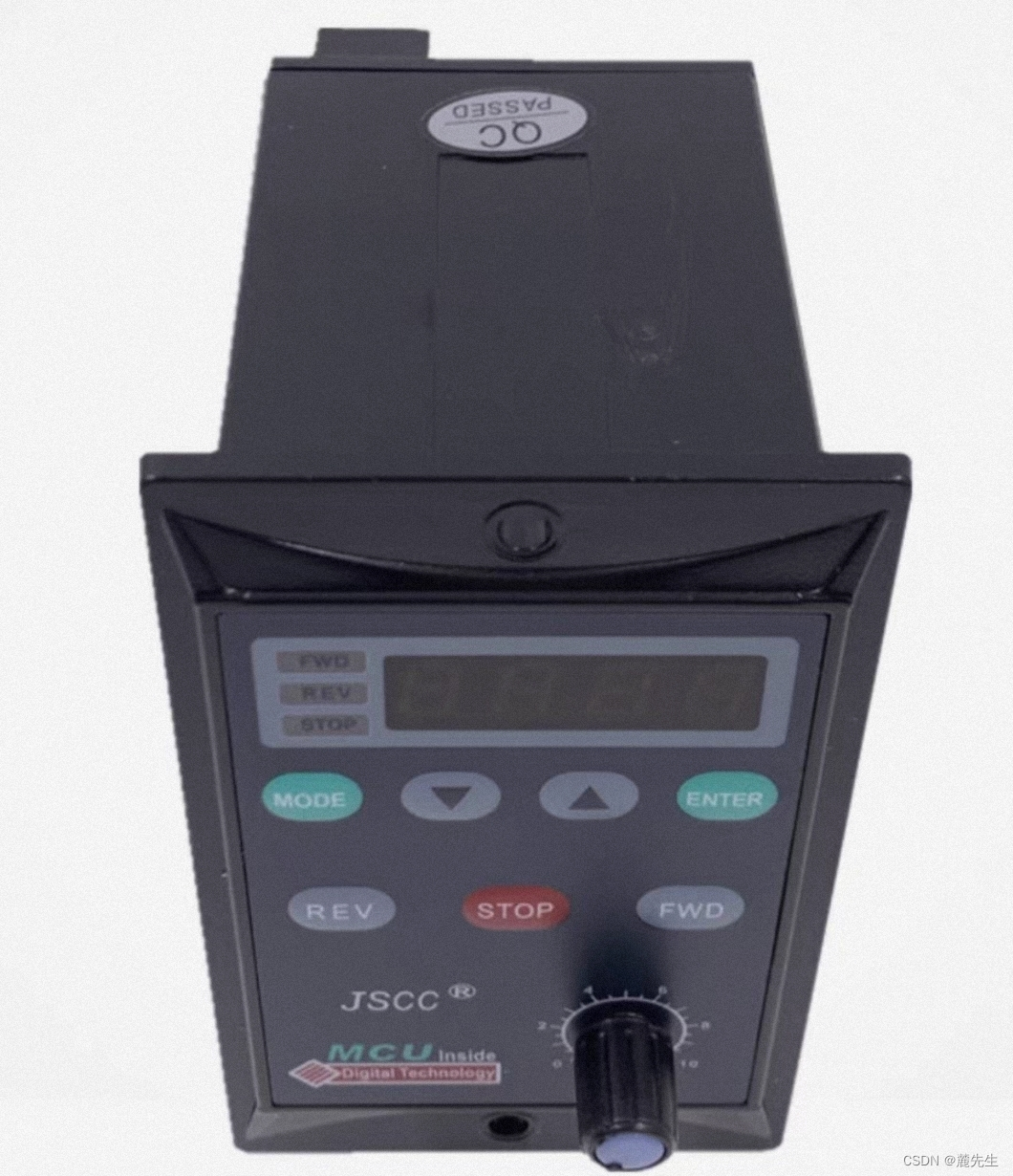

一、数显调速器特点

采用MCU数字控制技术，功能丰富，性能优异。
采用数显菜单式选项，修改设定方便快捷。
可根据用户显示需要设定显示倍率，自动换算显示目标值。
可实现缓慢加速、缓慢减速
可面板操作、外接开关控制。
面板旋钮自动匹配最高转速，调速控制方便、安全。
内置运行电容。
堵转保护功能，防止电机、调速器因堵转烧坏。
(此功能可保护堵转过载，但无法保护非堵转过载)

二、数显调速器接线图

1、操作面板按钮控制电机运转

1)无需安装K1、K2开关。
2)菜单设置:运转控制方式F-03选择“1”或“4”操作面板按钮控制。调速电机的功率必须与调速器适用电机功率一致。

2、外接开关K1、K2控制电机运转

1)必须安装K1、K2开关。
2)菜单设置:运转控制方式F-03选择“2”或“3”操作面板按钮控制。请注意核对调速器型号标签功率是否与电机功率一致。

3、FWD、REV采用PLC可编程控制器控制

PLC输出方式:NPN或漏型晶体管输出；

菜单设置:运转控制方式F-03选择“2”或“3”外接开关控制。

4、FWD、采用接近开关、光电开关等传感器控制

开磁输出方式:三线式NPN晶体管输出；

菜单设置:运转控制方式F-03选择“2”或“3"外接开关控制。

三、数显调速器功能菜单

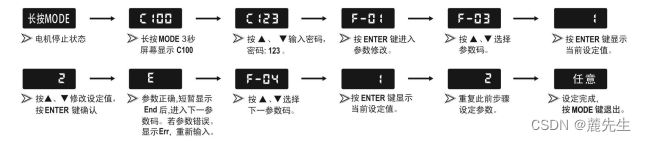

菜单修改:
注意:为保证安全,F-05、F-29参数修改必须在电机停止状态下进行,否则无法设置,屏幕显示[Err]

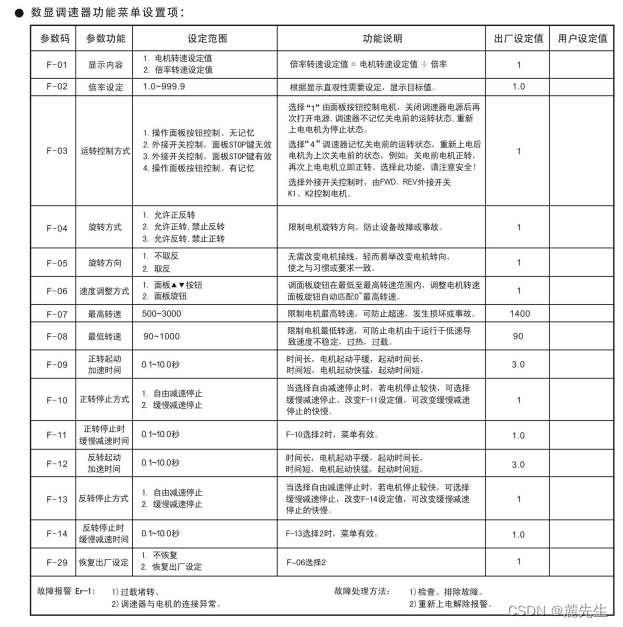

四、数显调速器功能菜单设置项
