dspic33ep128MC506汇编C语言2——启动文件的编写

.include "..\include\p33EP128MC506.inc"

头文件包含

.section .start_section,code

代码段的定义

.global __reset

标识符声明
接下来要写启动文件的实现功能：关闭中断，关闭看门狗、堆栈设置、数据RAM清零、跳转主程序

一、关闭中断

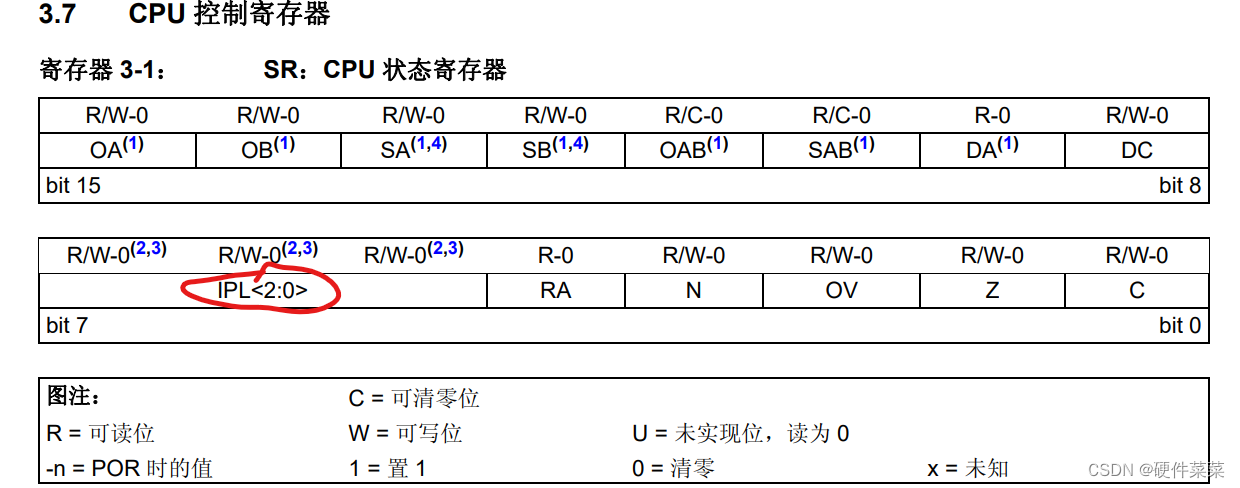

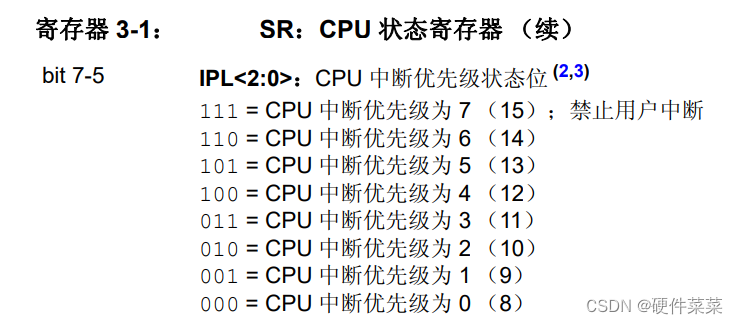

将IPL<2:0>设置为111即可关闭中断，我们采用或操作，将该寄存器和00E0(即0000 0000 1110 0000)进行或操作，可改变IPL<2:0>数据，而对其它位数据进行保留。

	mov   SR,w0  //将SR数据送入到w0
    mov   #0x00e0,w1 //将0x00e0送入到w1
    ior   w0,w1,w0  //进行或操作
    mov   w0,SR //将w0中的数据送入到SR

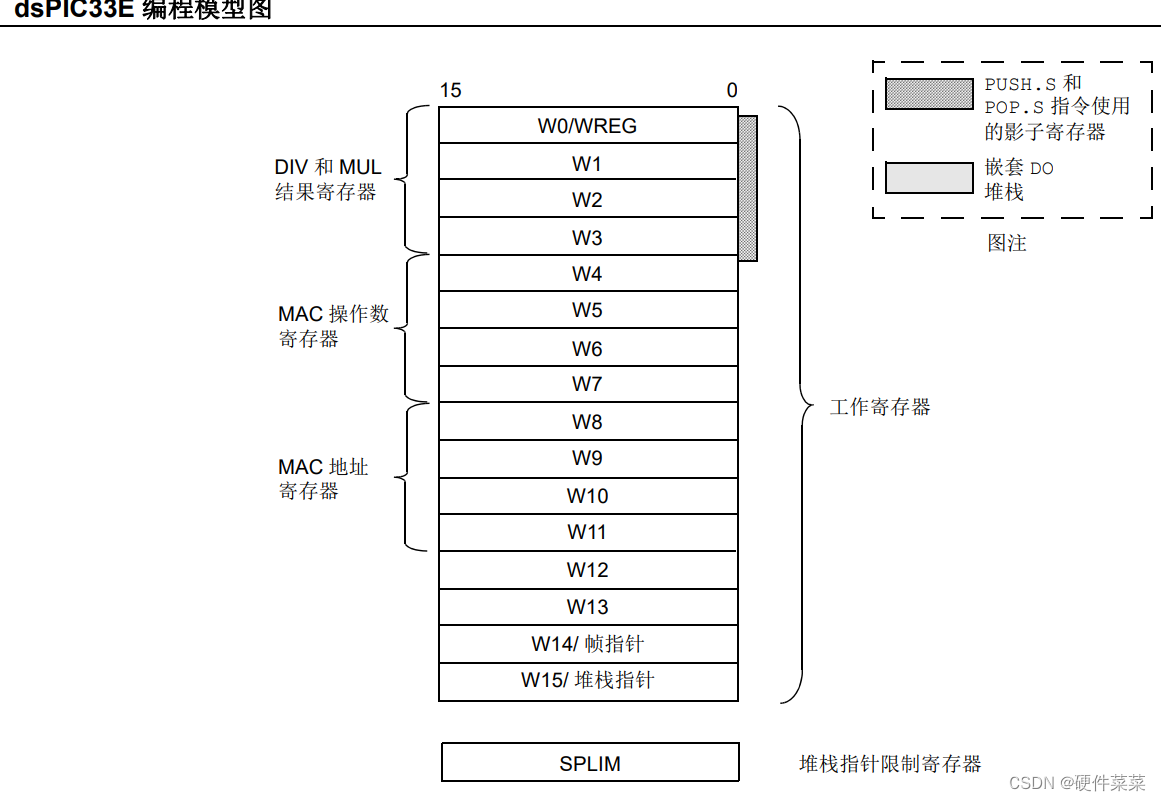

ior表示将w0和w1的数据或操作后，结果送入到w0中。另外代码中w0，w1都表示该单片机的工作寄存器。

二、关闭看门狗

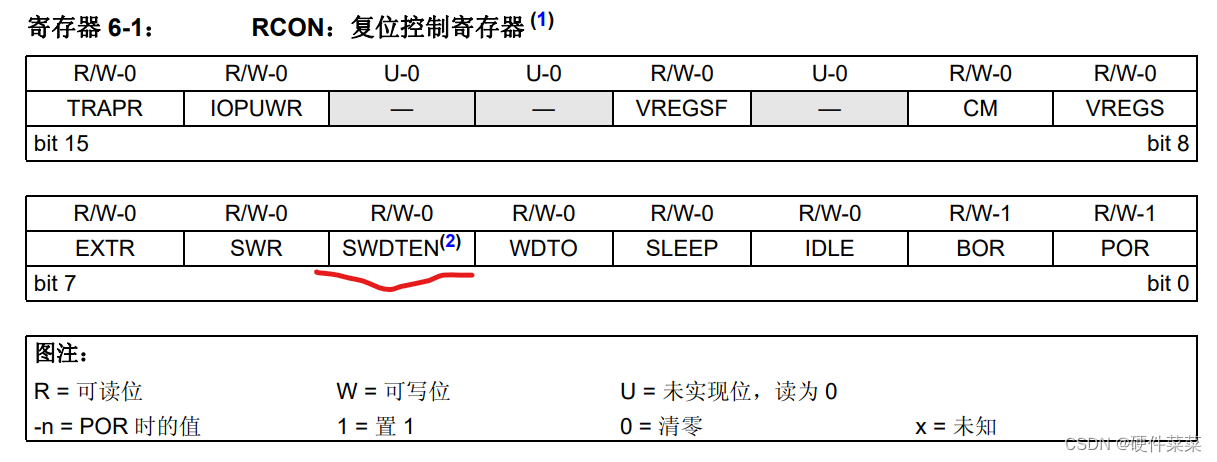

关闭看门狗，我们只需在RCON寄存器对bit5为0，即可禁止看门狗，我们对该寄存器执行与操作，使得只改变该位的数据，而不改变其它为的数据。

    mov  RCON,w0
    mov  #0xffdf,w1
    and w0,w1,w0  //1111 1111 1101 1111 & w0
    mov w0,RCON

三、堆栈设置

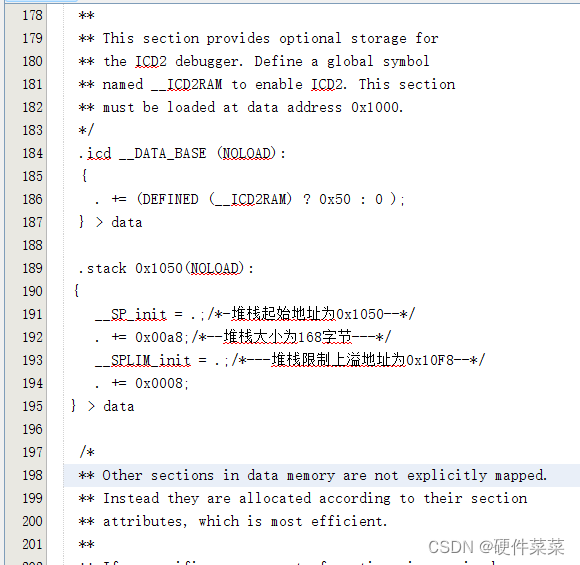

在链接描述文件中间中定义：

 .stack 0x1050(NOLOAD):
 {
    __SP_init = .;/*-堆栈起始地址为0x1050--*/
    . += 0x00a8;/*--堆栈大小为168字节---*/
    __SPLIM_init = .;/*---堆栈限制上溢地址为0x10F8--*/
    . += 0x0008;
 } > data

在启动文件中设置:

    mov	    #__SP_init,w15  ;堆栈的开始
    mov	    #__SPLIM_init,w0
    mov	    w0,SPLIM ;堆栈限制寄存器

四、数据RAM清除

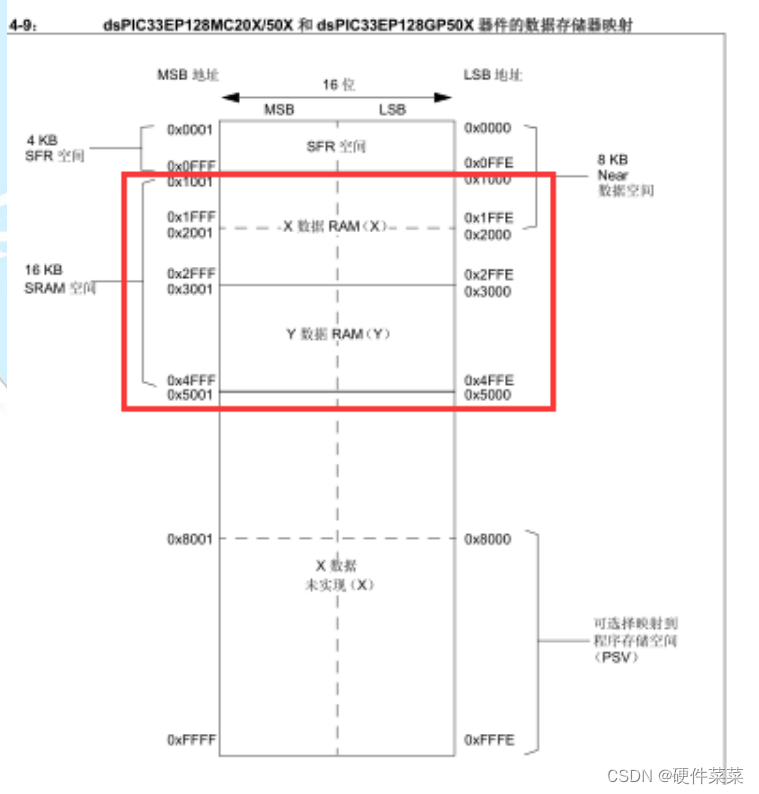

将 RAM 从 0x1000 - 0x4FFFE 范围数据清 0

    mov #0x1000,w0
    mov #0x5000,w1
    clr [w0++] //清零
    xor w0,w1,w2 //异或
    bra NZ,$-4  //非零跳转

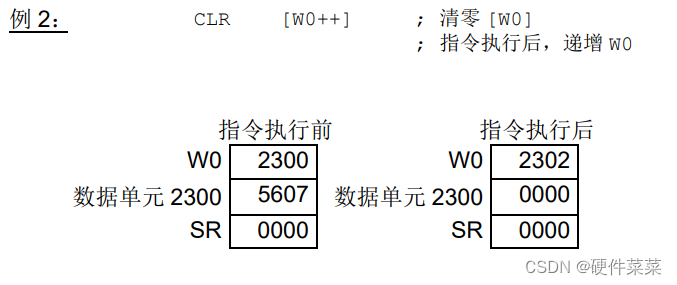

[w0++]表示w0中的数据地址里的值，即一开始w0存放0x1000，接着是clr [w0++]清除0x1000地址中数据单元的值，并递增一个字即0x1002。以一个例子说明如下：

w0为何是加2，而不是加1，是因为该指令是16 位操作，只需要考虑偶数地址，每次清 2 个字节，每次把奇数地址和偶数地址都清了
下一步 xor w0,w1,w2，xor是异或指令，w0和w1数据相同则w2为0，不同为1，这条指令的目的是判断RAM清零数据有没有全部清零。值得一提的是，为什么第二条指令w1要存放0x5000而不是0x4FFE，原因是当w0加到0x4FFE时，clr指令清零0x4FFE数据单元里的值，然后加2，此时RAM空间已经全部清零，循环结束，w0变为0x5000，故要和0x5000做比较而不是0x4FFE.

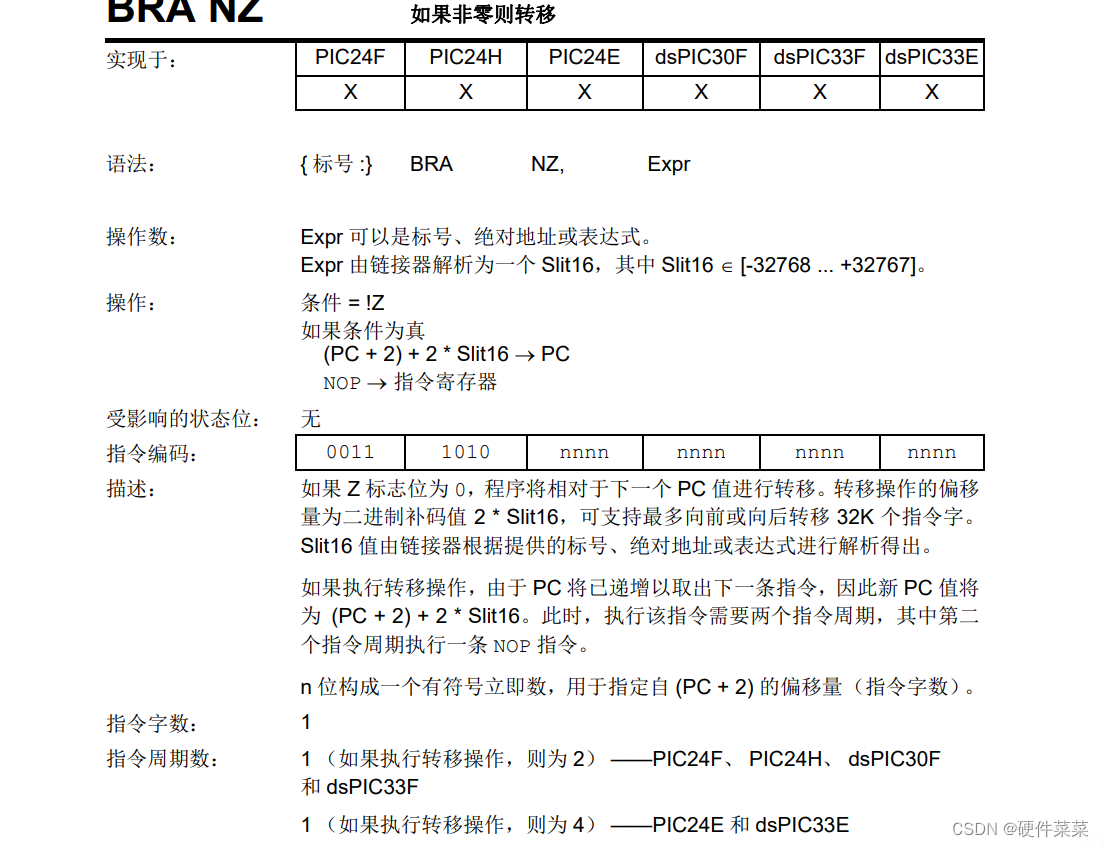

bra NZ,$-4 bra为转移指令，具体用法如下：

$-4表示PC值减4，由于每执行一条指令PC值加2，所以是跳到clr [w0++] 指令。具体来说，当w0和w1不同时，即异或操作后输出为1，bra NZ 判断非零时，就跳到clr [w0++]指令进行数据清零，知道所有数据清零后才退出循环。

五、跳转主程序

以上单片机在启动前所有配置设置完毕后，就要跳到主程序了，只需一条指令：

goto _main

六、启动文件完整代码

.include "..\include\p33EP128MC506.inc"
.section .start_section,code
.global __reset
.global _main
 __reset:
   /*------------关闭中断----------*/
    mov   SR,w0
    mov   #0x00e0,w1
    ior   w0,w1,w0
    mov   w0,SR
  /*------------关闭看门狗----------*/
    mov  RCON,w0
    mov  #0xffdf,w1
    and w0,w1,w0
    mov w0,RCON
  /*------------堆栈设置----------*/
    mov	    #__SP_init,w15  ;堆栈的开始
    mov	    #__SPLIM_init,w0
    mov	    w0,SPLIM ;堆栈限制寄存器
    /*------------RAM清零----------*/
    mov #0x1000,w0
    mov #0x5000,w1
    clr [w0++]
    xor w0,w1,w2
    bra NZ,$-4
    /*------------主程序跳转----------*/
    goto _main
    .end

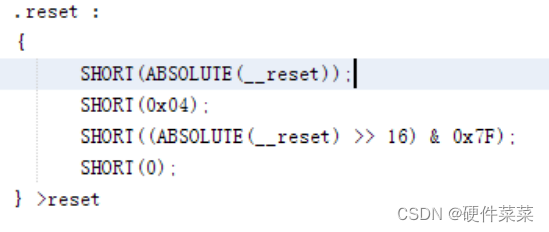

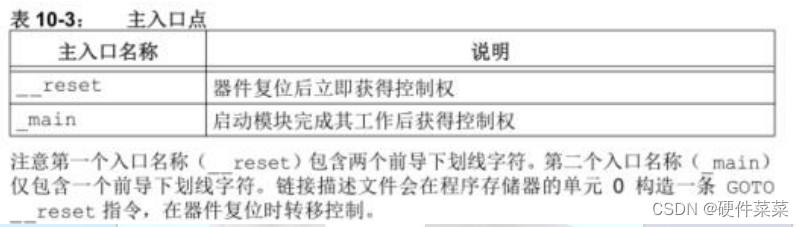

启动先从__reset ，汇编要以.end 结束文件。链接文件定义了 复位跳转地址，复位跳转地址就是__reset。所以我们的启动文件从__reset 处开始往下执行
