2021SC@SDUSC Ebiten（九） png包代码详解

该国际标准规定了 PNG 数据流，并对生成 PNG 数据流的 PNG 编码器、解释 PNG 数据流的 PNG 解码器和将一个 PNG 数据流转换为另一个的 PNG 编辑器提出了一些要求。它没有指定应用程序与 PNG 编码器、解码器或编辑器之间的接口。图像呈现给编码器或由解码器传送的精确形式没有规定。四种图像是有区别的。

该源图像是呈现给编码器PNG图像。

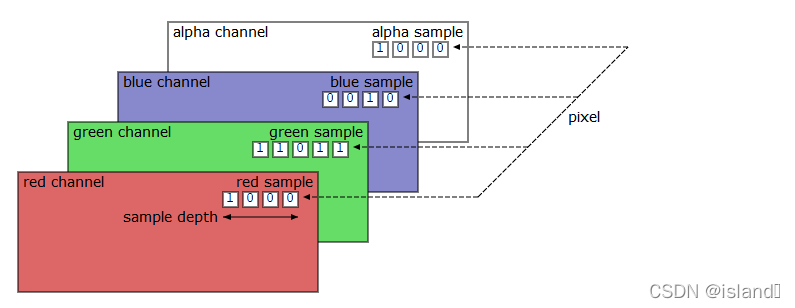

仅在概念上存在的参考图像是矩形像素的矩形阵列，所有像素都具有相同的宽度和高度，并且都包含相同数量的无符号整数样本，三个（红色、绿色、蓝色）或四个（红色、绿色、蓝色、阿尔法）。特定类型（红色、绿色、蓝色或 alpha）的所有样本的数组称为通道。每个通道的样本深度范围为 1 到 16，这是通道中每个样本使用的位数。不同的通道可能有不同的样本深度。红色、绿色和蓝色样本决定了像素颜色的红色、绿色和蓝色分量的强度；如果它们都为零，则像素为黑色，并且如果它们都有最大值（2采样深度-1)，像素为白色。alpha 样本确定像素的不透明程度，其中零表示完全透明，最大值表示完全不透明。在三通道参考图像中，所有像素都是完全不透明的。（四通道参考图像也有可能使所有像素完全不透明；不同之处在于后者具有特定的 alpha 样本深度，而前者没有。）像素的每一水平行称为扫描线。像素在每条扫描线内从左到右排序，扫描线从上到下排序。PNG 编码器可以将源图像直接转换为 PNG 图像，但从概念上讲，它首先将源图像转换为参考图像，然后将参考图像转换为 PNG 图像。根据源图像的类型，从源图像到参考图像的转换可能需要丢失信息。这种转换超出了本国际标准的范围。但是，始终可以从 PNG 数据流中准确地恢复参考图像。

的PNG图像的α分离，索引，RGB合并，α-压实，和样本深度比例：从参考图像由一系列变换而获得的。定义了五种类型的 PNG 图像。（如果 PNG 编码器实际上将源图像直接转换为 PNG 图像，并且源图像格式已经与 PNG 图像格式相似，则编码器可能能够避免进行其中一些转换。尽管并非所有样本深度都在PNG图像明确支持1到16位的范围，可以记录参考图像每个通道的有效位数。PNG 图像中的所有通道都具有相同的样本深度。PNG 编码器从 PNG 图像生成 PNG 数据流。PNG 解码器采用 PNG 数据流并重新创建 PNG 图像。

所述递送图像从通过解码PNG数据流中获得的PNG图像构成。没有为交付的图像指定特定格式。查看器向用户呈现尽可能接近原始源图像外观的图像。

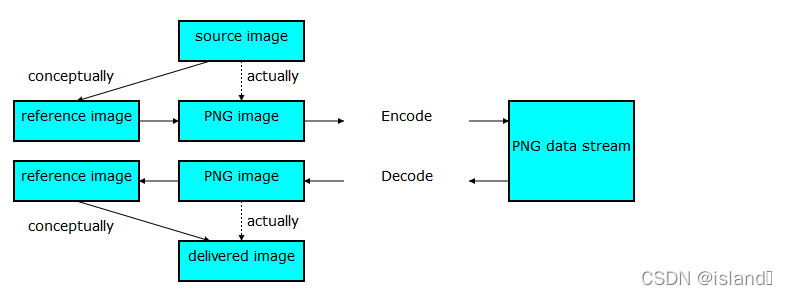

四种图像之间的关系如下图。

源、参考、PNG 和显示图像之间的关系
