华为ac、瘦ap简单上线（旁挂式）

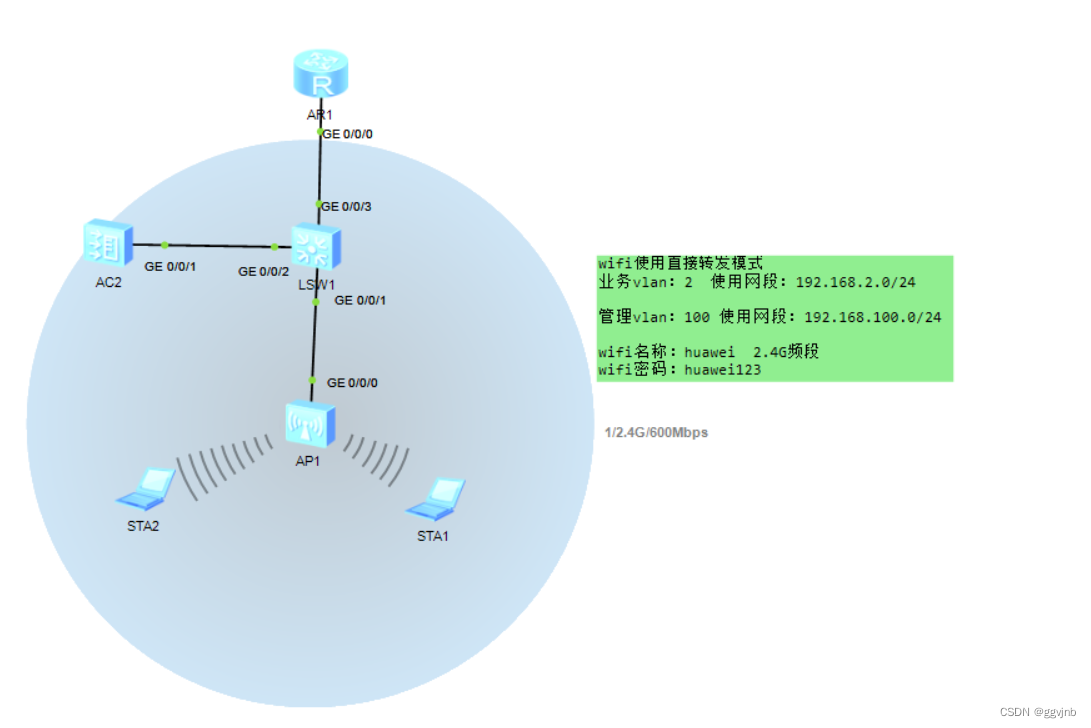

交换机部分

1. 交换机与ap连接的接口配置成为trunk，pvid配置成为管理vlan。
2. 全局地址池要配置 option 43字段指定到ac
3. 交换机与ac连接的接口模式为trunk允许管理vlan通过

配置接口trunk模式

配置与ap连接的接口

 把pvid配置成管理vlan100，在vlan 100进入接口后，pvid会摘除vlan的tag标签，使其成为无tag标签的数据帧，让ap识别到，从而获取到dhcp下发的地址

interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 2 100

配置与ac连接的接口允许管理vlan通过

interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 100

配置管理vlan的地址池

ip pool ac
gateway-list 192.168.100.254                           //vlan100的网关
network 192.168.100.0 mask 255.255.255.0   //分配的网段
excluded-ip-address 192.168.100.253           //这个地址分配给ac用来和交换机连接，所以排除掉预防ap分配到
option 43 sub-option 2 ip-address 192.168.100.253   //配置option 43 字段，在地址池分配地址给ap时，让ap知道它的管理者ac是192.168.100.253

配置业务vlan的地址池

ip pool ap
gateway-list 192.168.2.254
network 192.168.2.0 mask 255.255.255.0
lease day 0 hour 12 minute 0
dns-list 114.114.114.114

进入vlan配置地址作为网关并开启DHCP功能：

enabdhcp enab        //全局视图下开启DHCP功能

leinterface Vlanif2    //进入vlan2
ip address 192.168.2.254 255.255.255.0
dhcp select global

interface Vlanif100        //进入vlan100
ip address 192.168.100.254 255.255.255.0
dhcp select global

ac部分

ac这边只配置了组，没配置域。国家码啥的也没配置华为默认就是中国

下面讲解各类模板：

ap-group模板（这里用大组表示）

vap-profile模板（这里用小组表示），

ssid-profile（名字模板）里面配置有WiFi名称

security-profile（密码模板）里面配置有WiFi密码

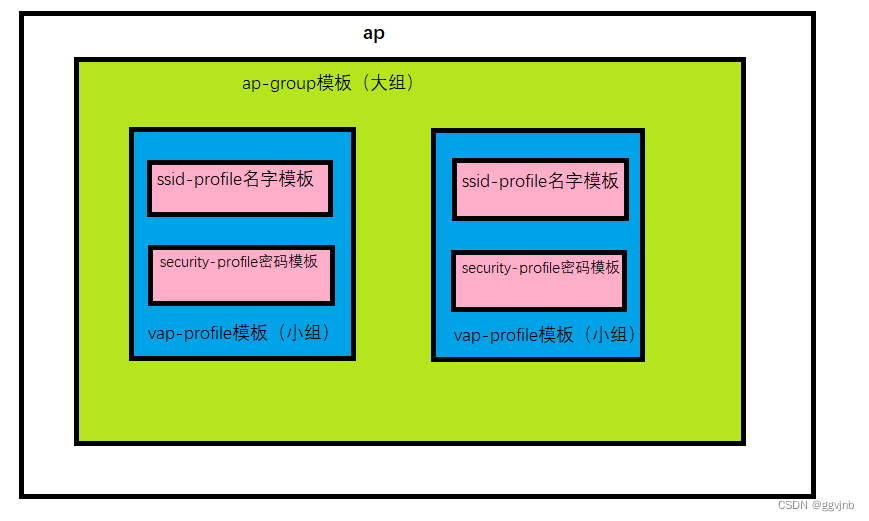

相信大家都被各种组和各种模板弄晕了，总结一下

一个ap只能绑定一个大组，一个大组可以绑定多个小组，一个小组只能各绑定一个名字模板和密码模板。



创建capwap隧道，管理数据用这个隧道转递

[AC]capwap source interface Vlanif 100

创建ssid模板

[AC]wlan
[AC-wlan-view]ssid-profile name mingzi         //创建名字模板，模板的名字是mingzi
[AC-wlan-ssid-prof-mingzi]ssid huawei          //在模板里配置WiFi名字

security-profile创建密码模板

[AC-wlan-view]security-profile name mima          //创建密码模板，模板的名字是mima
[AC-wlan-sec-prof-mima]security wpa2 psk pass-phrase huawei123 aes   //在模板里配置WiFi密码，密码为huawei123

创建vap-profile模板（小组），绑定名称模板、密码模板、业务vlan，转发模式

[AC-wlan-view]vap-profile name xz           //创建vap-profile模板（小组），名字是xz
[AC-wlan-vap-prof-xz]ssid-profile mingzi              //模板里绑定名字模板mingzi
[AC-wlan-vap-prof-xz]security-profile mima         //模板里绑定密码模板mima
[AC-wlan-vap-prof-xz]service-vlan vlan-id 2         //模板里绑定业务vlan2
[AC-wlan-vap-prof-xz]forward-mode direct-forward   //ap转输数据使用直接转发

创建ap-group模板（大组），绑定vap-profile模板（小组）并配置信号频段

[AC-wlan-view] ap-group name dz          //创建ap-group模板（大组），名字是dz
[AC-wlan-ap-group-dz]vap-profile xz wlan 1 radio 0           //里面绑定vap-profile模板（小组），信号为2.4G信号。

radio 0为2.4G、radio 1为5G、radio 2为两频段合并

注：如需使用2.4G和5G频段，需要自己创建vap-profile模板（小组）绑定到ap-group模板（大组）。

如：

 ap-group name dz

vap-profile xz wlan 1 radio 0

vap-profile xz1 wlan 2 radio 1      //xz1为另创的vap-profile模板（小组），里面的WiFi名字人为配置成huawei-5G

将ap上线认证模式配置成为不认证（后期弄明白后自己再整成其他认证模式）

AC-wlan-view]ap auth-mode no-auth

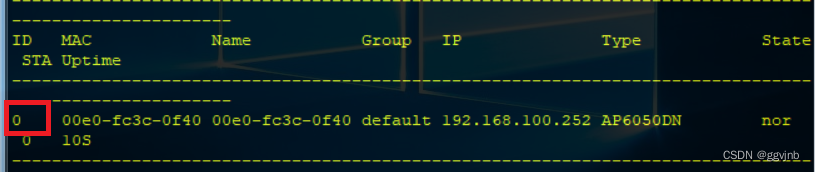

查看上线的ap，这里主要看ap的序号。序号后面跟着mac地址，根据mac地址确定物理ap是哪个，放置在哪个点位，来配置相应业务。

[AC-wlan-view]dis ap all



[AC-wlan-view]ap-id 0		//根据序号进入相对应的ap
[AC-wlan-ap-0]ap-group dz		//将此ap绑定到ap-group（大组）里

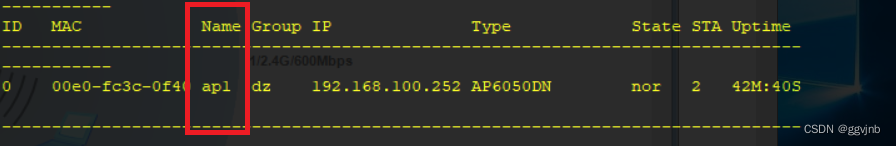

[AC-wlan-ap-0]ap-name ap1		//把ap命名为ap1，用于物理定位方便后期管理

 所有配置完成，ap不用动，把ac配置完成后会给ap下发，等待ap重启即可。
