ArcGIS地图打印

个人学习笔记，仅供学习交流。

参考书籍：《ArcGIS从0到1》

布局编辑

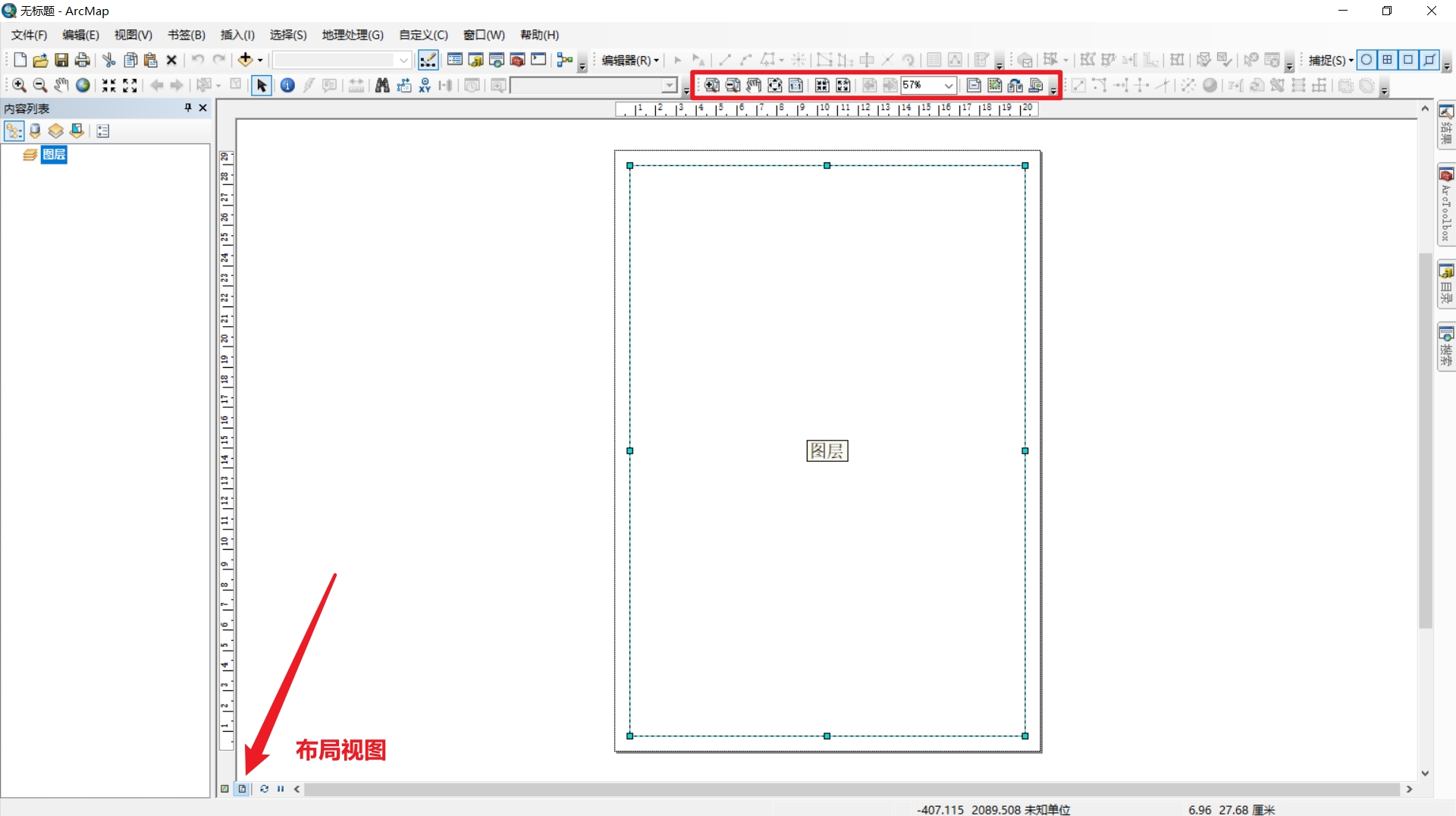

  ArcGIS的地图打印是在布局视图中完成的，所以地图打印前一定要切换到布局视图，切换方法，点击左下角的按钮。

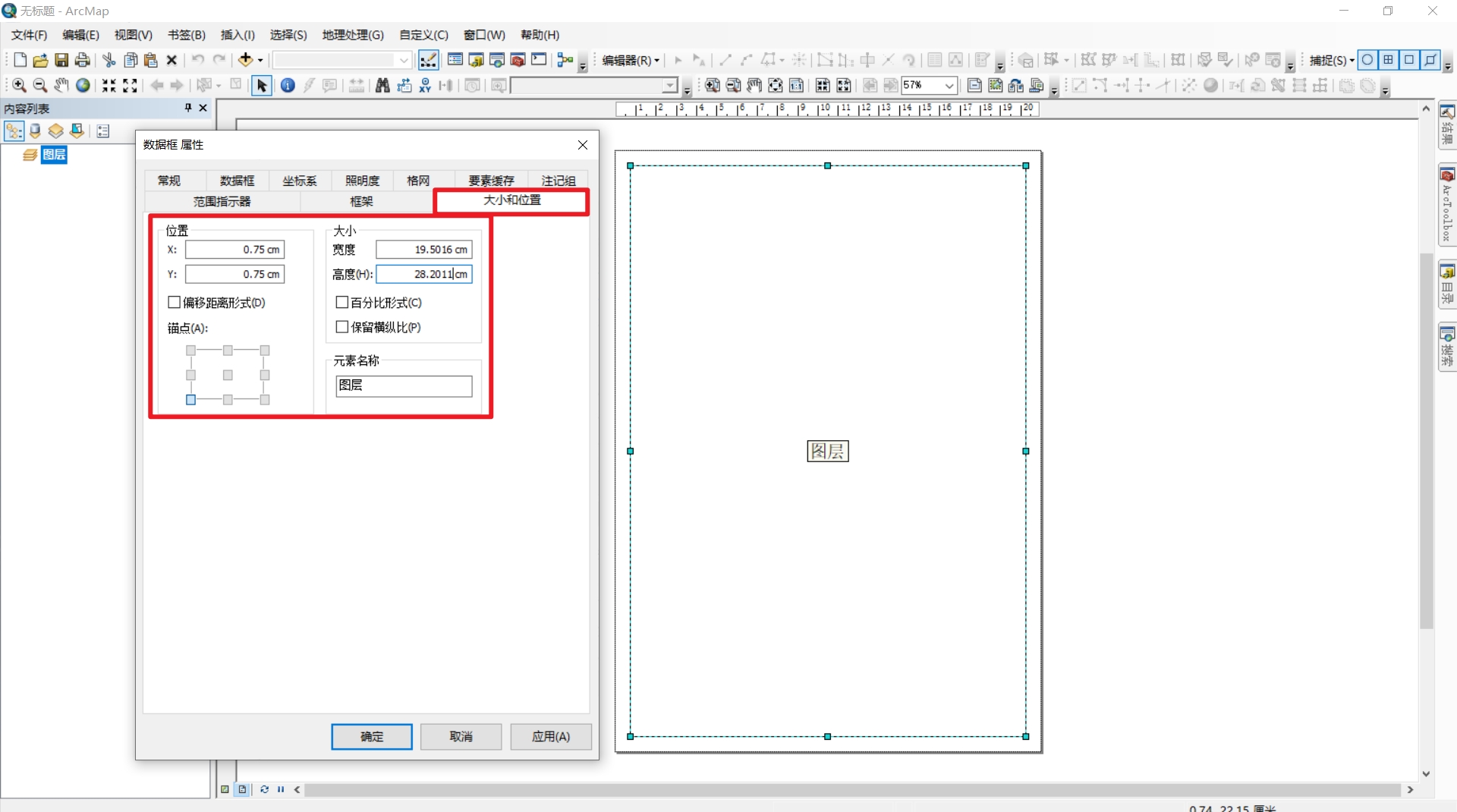

  右键数据框可以设置数据框的属性，大小和位置等等。

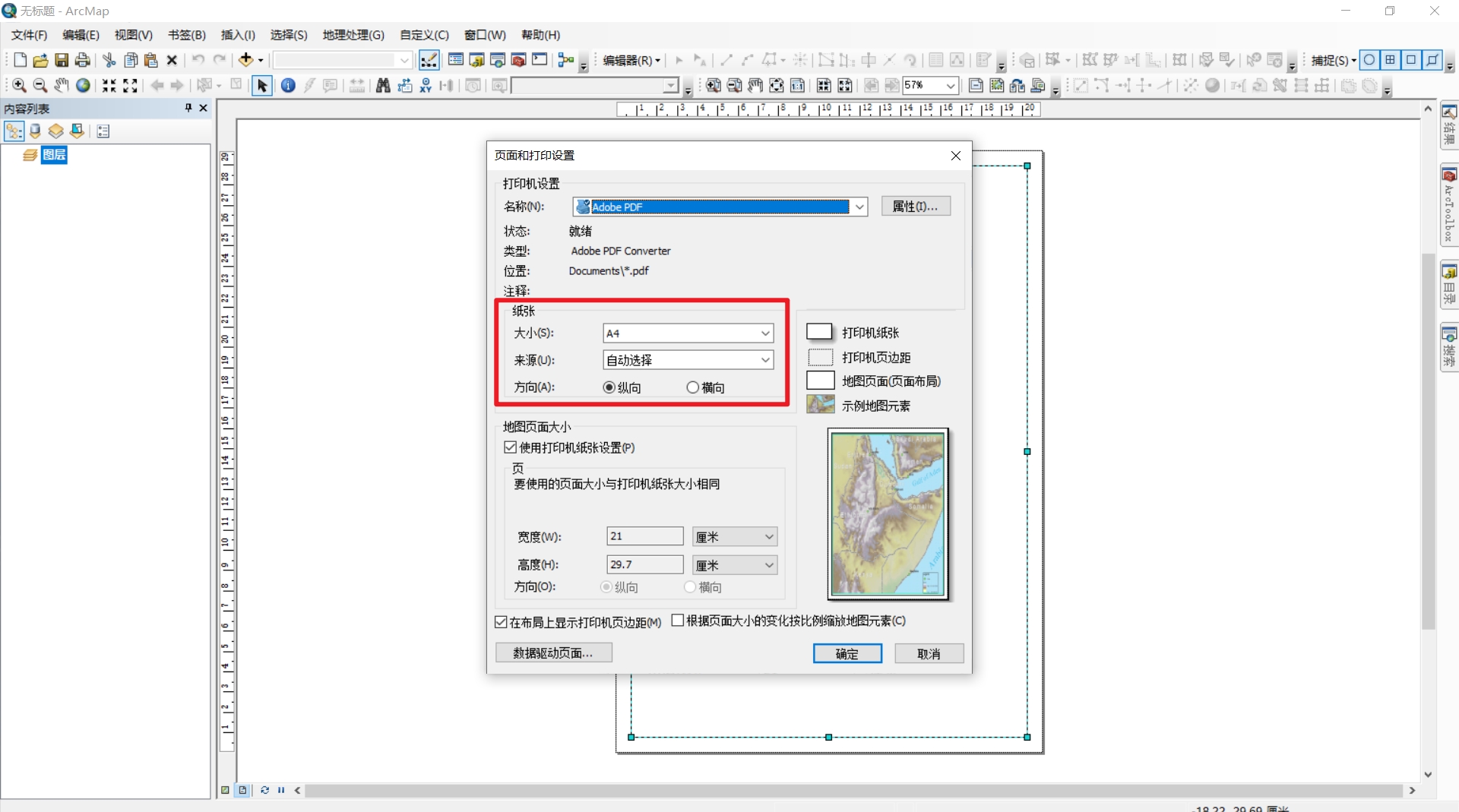

  在主菜单【文件】下拉菜单下，选择【页面和打印设置】可以更改打印方式。

插入Excel的方法

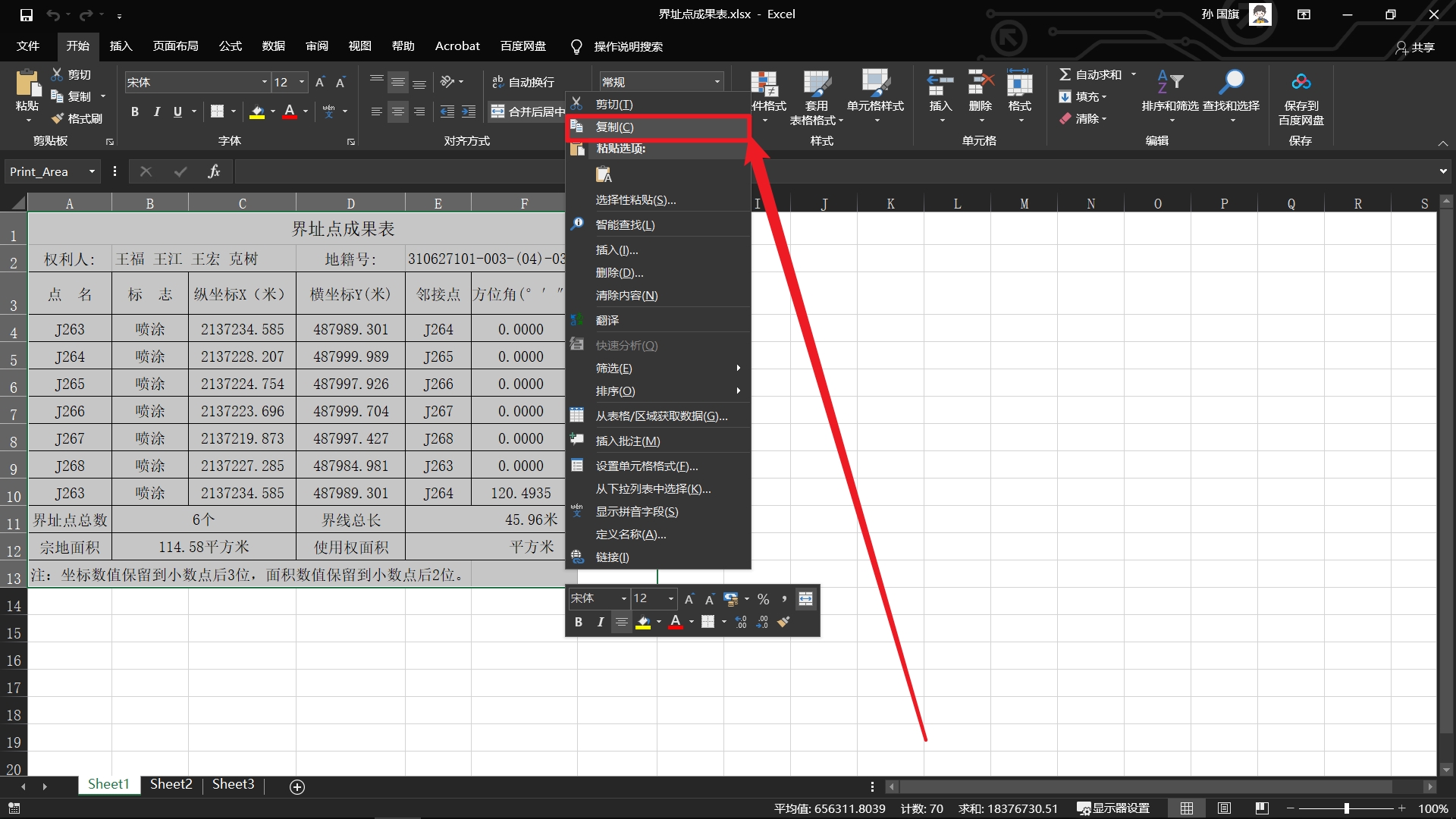

  打开excel文档，选择需要打印的表格数据——【复制】

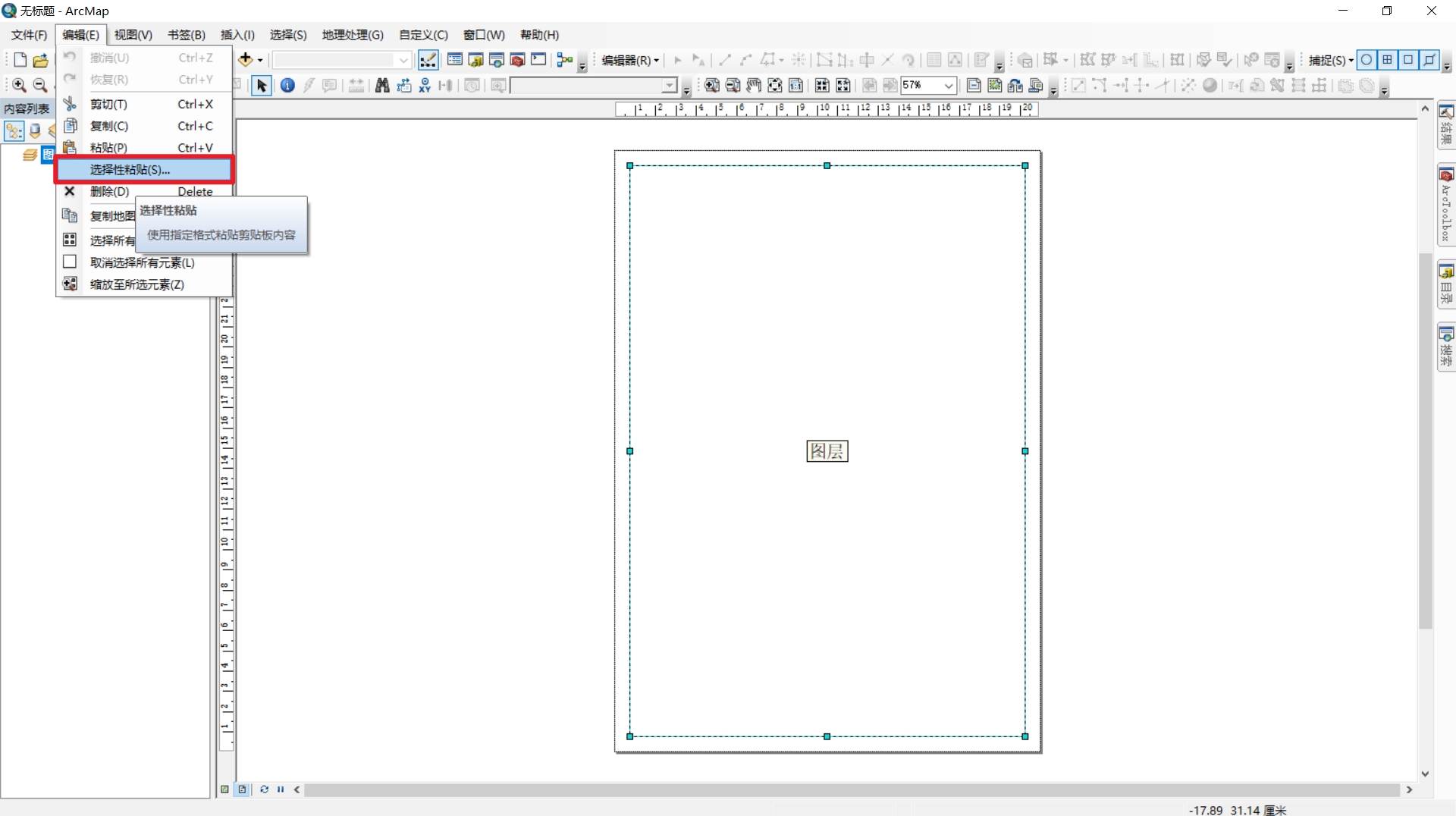

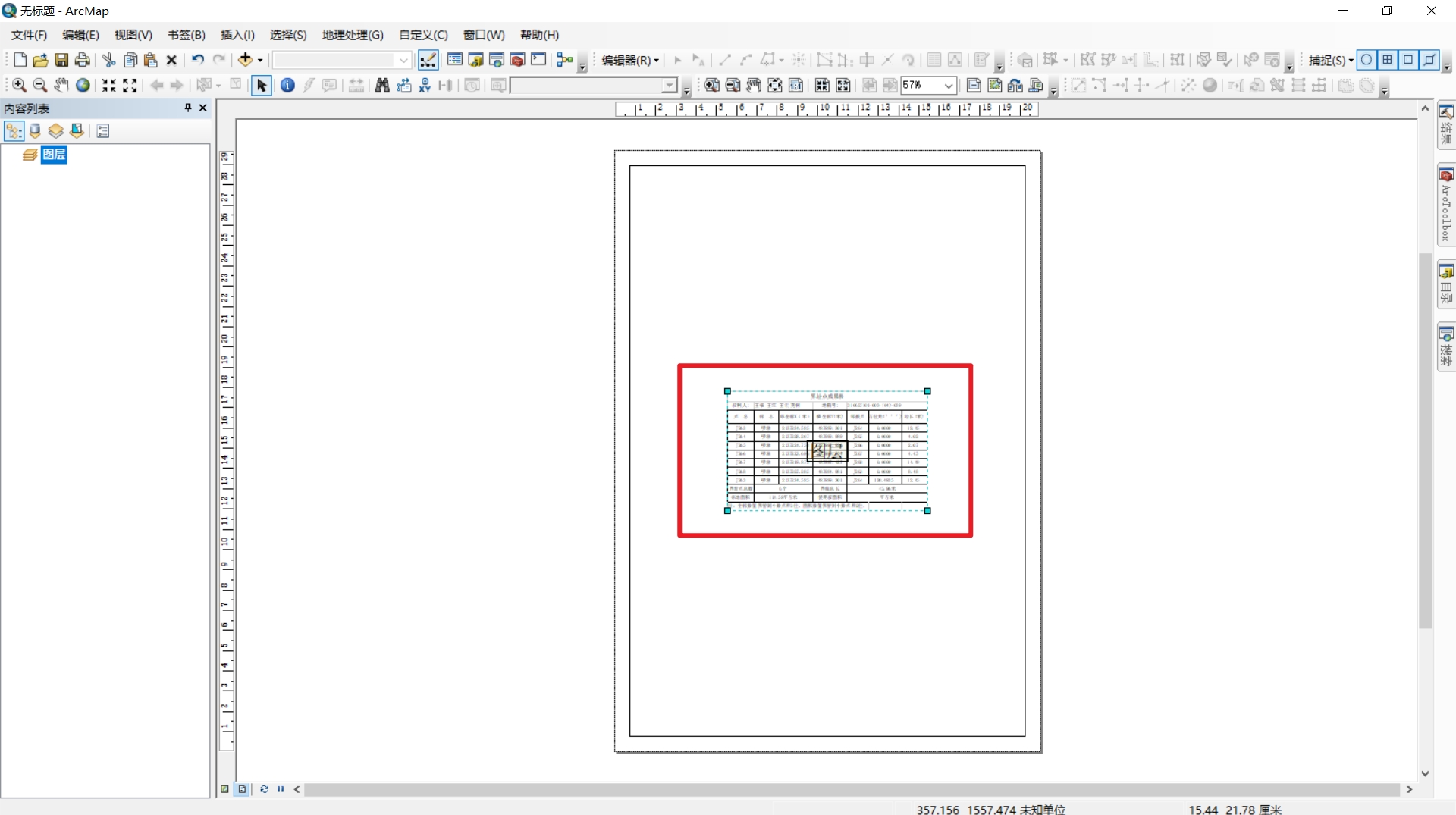

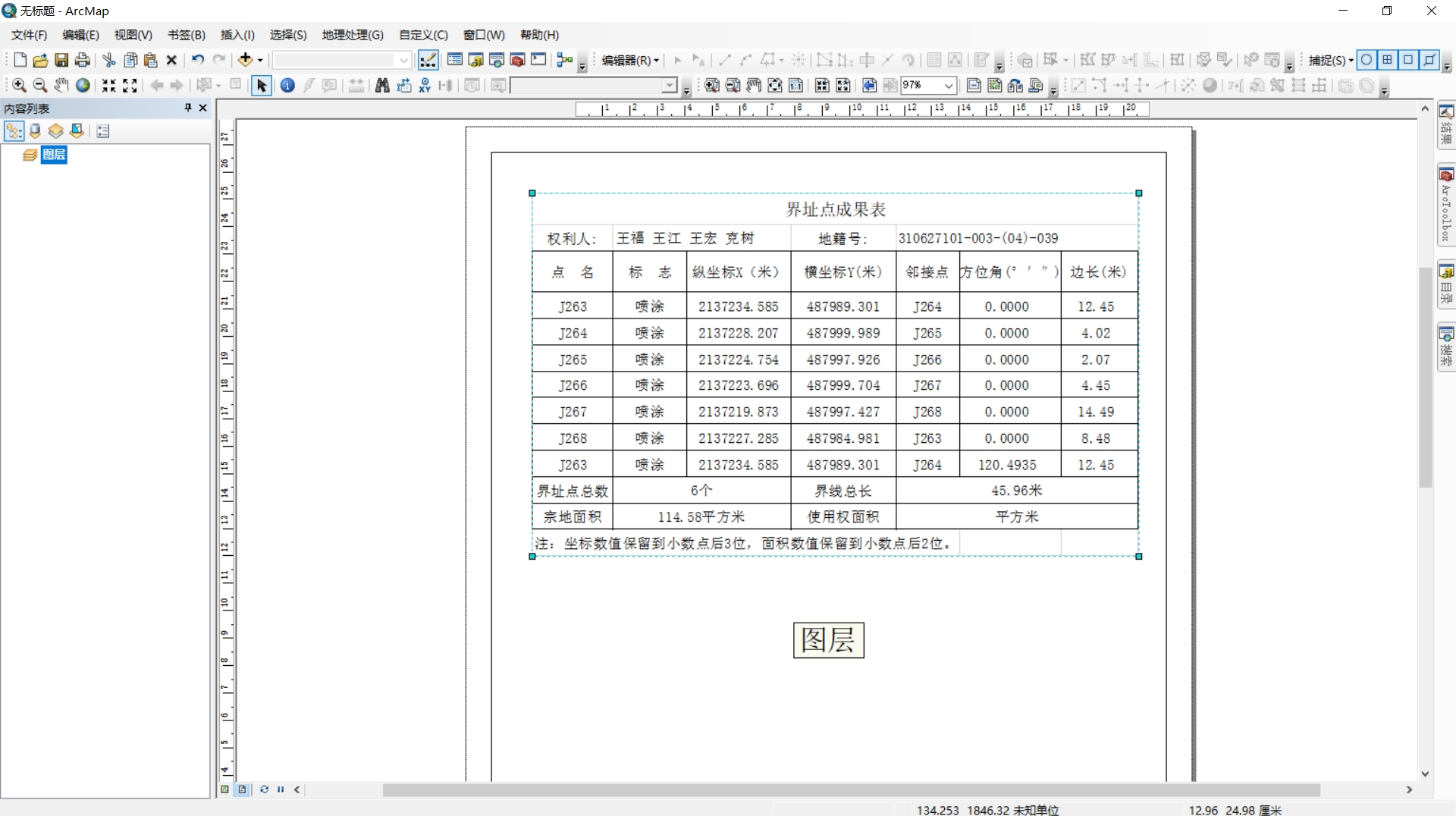

  打开ArcMAP，在【编辑】下拉菜单中选择【选择性粘贴】，粘贴为【增强型图元文件】即可。

  利用选择工具选中表后，可对其进行放大缩小，但不能对其进行更改。

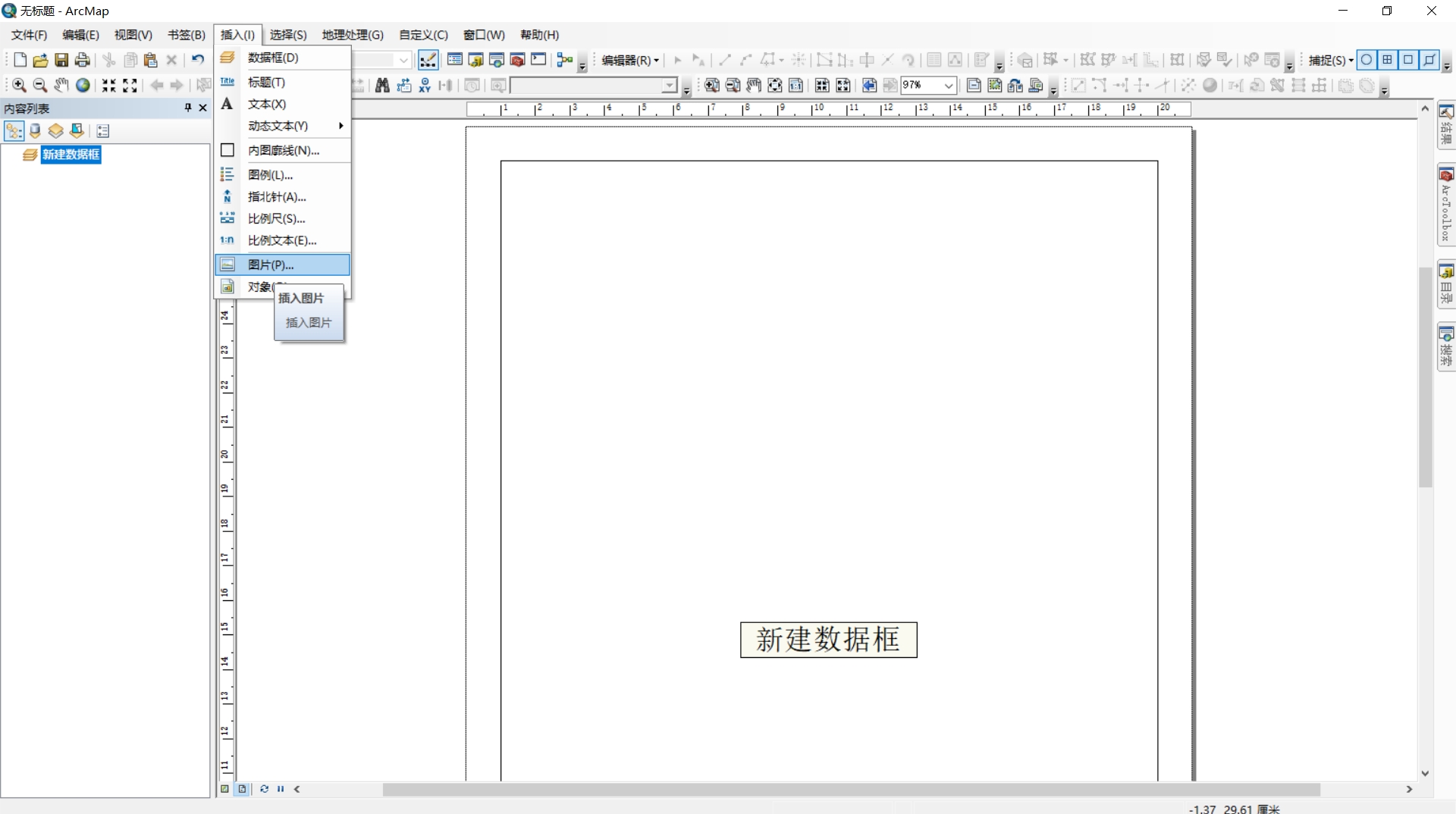

插入图片

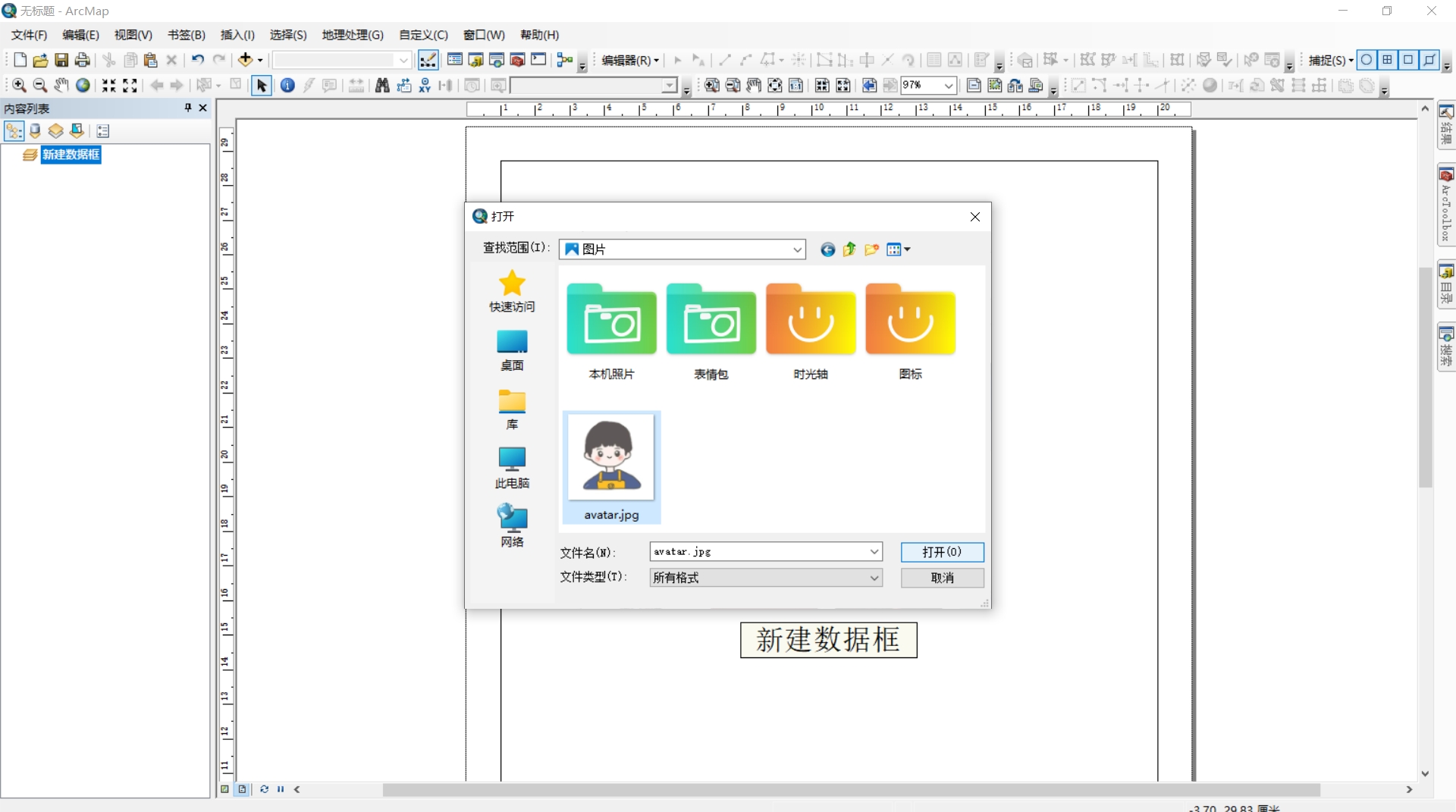

  在【插入】下拉菜单下选择【图片】

  选择相应路径下的图片文件，支持多种图片格式。

固定比例尺打印

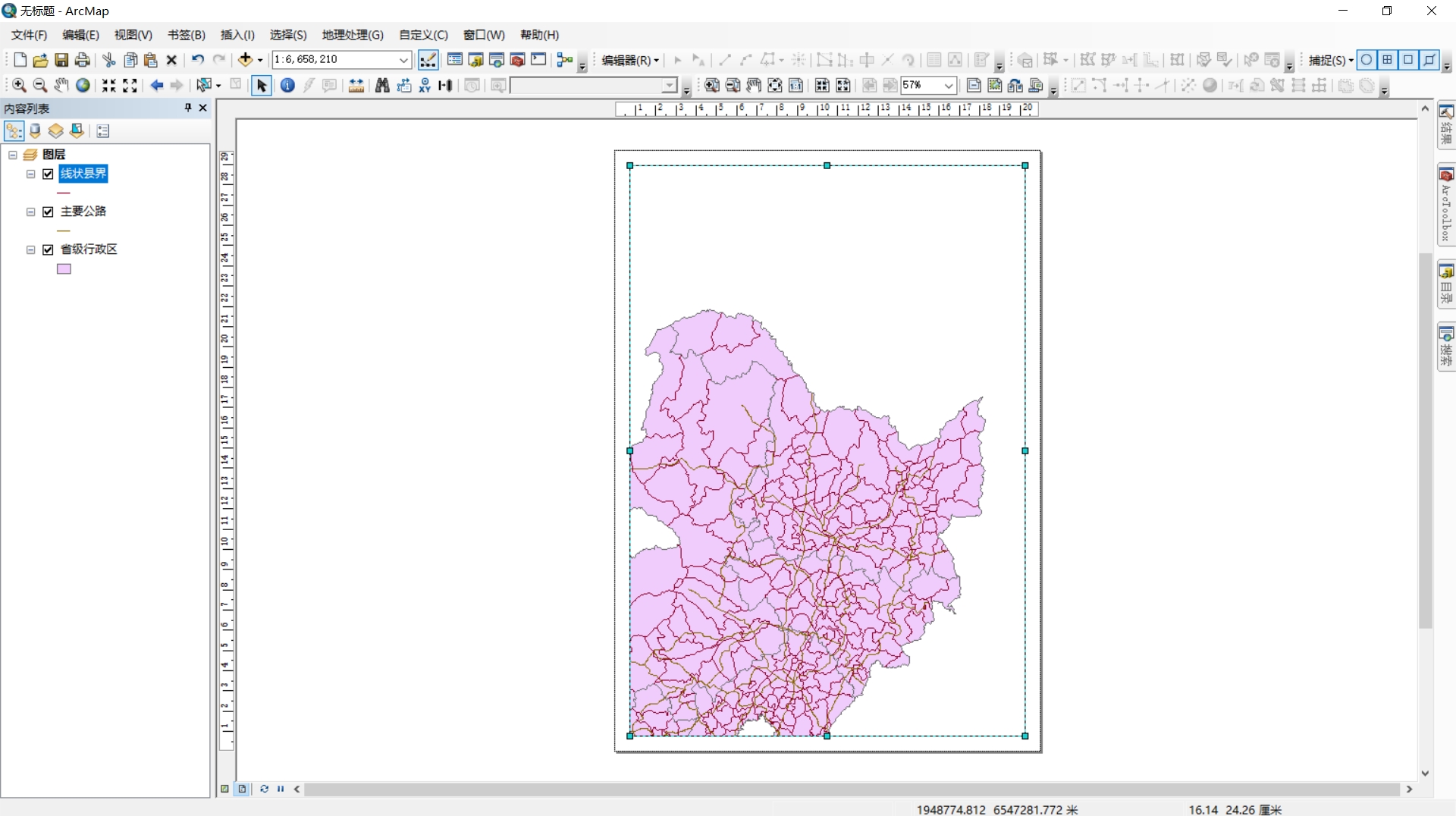

• 设置地图比例尺为1:10000，可以看到，数据框大小和地图大小页面大小都不够，范围太小

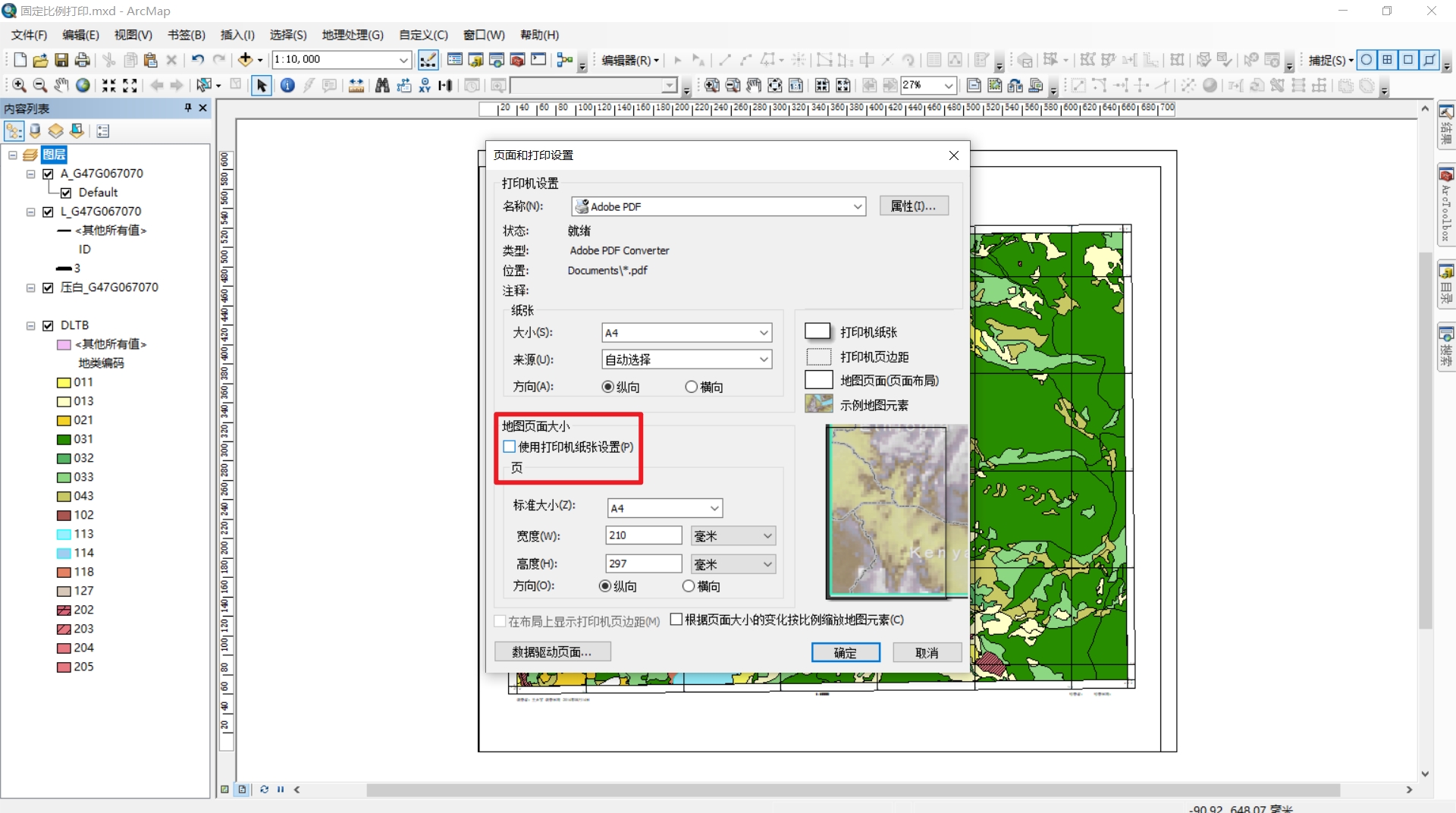

• 先将地图页面大小调大（在文件——页面和打印设置）
• 然后查看地图的大小，再更改数据框的大小

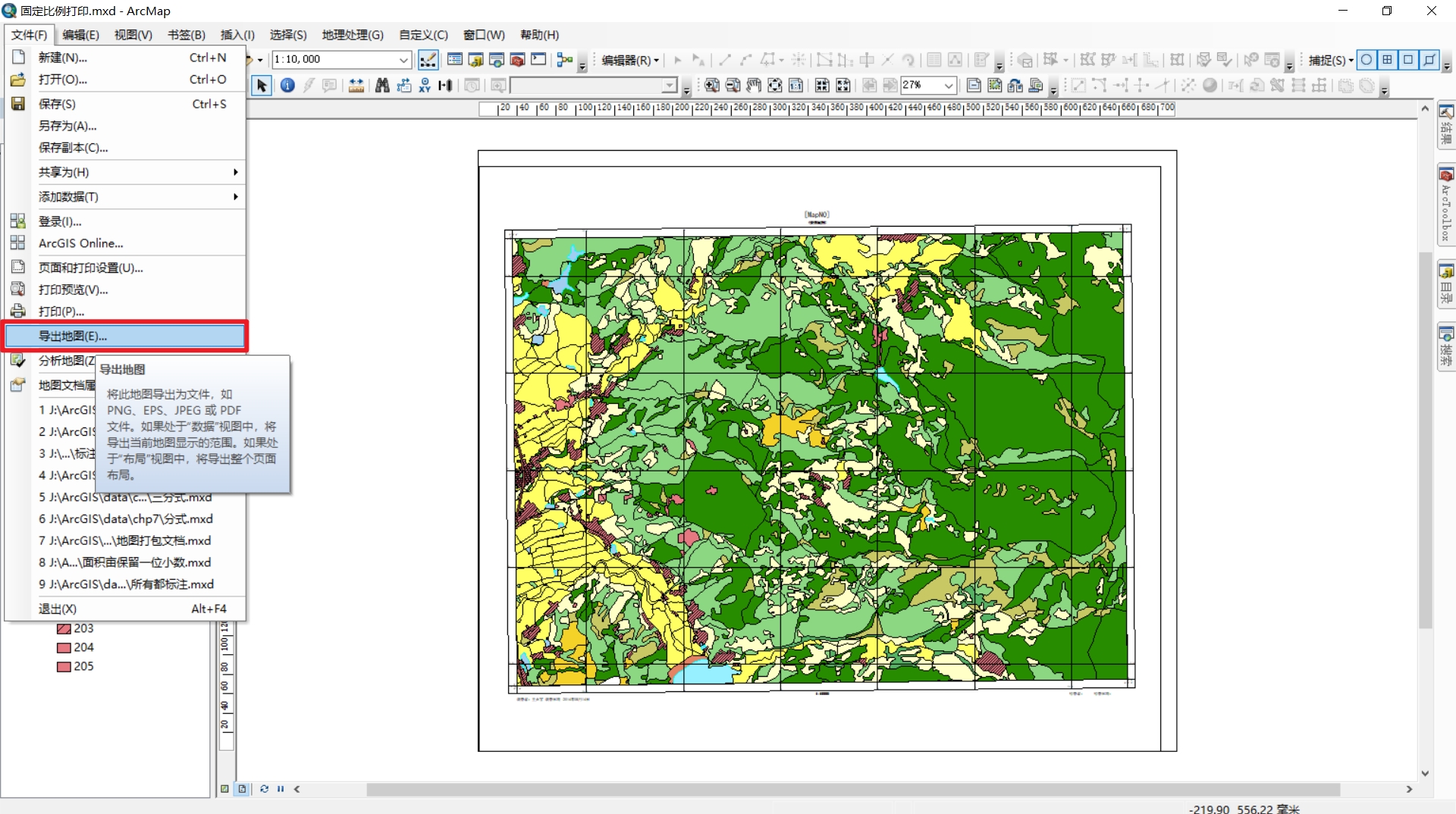

导出地图

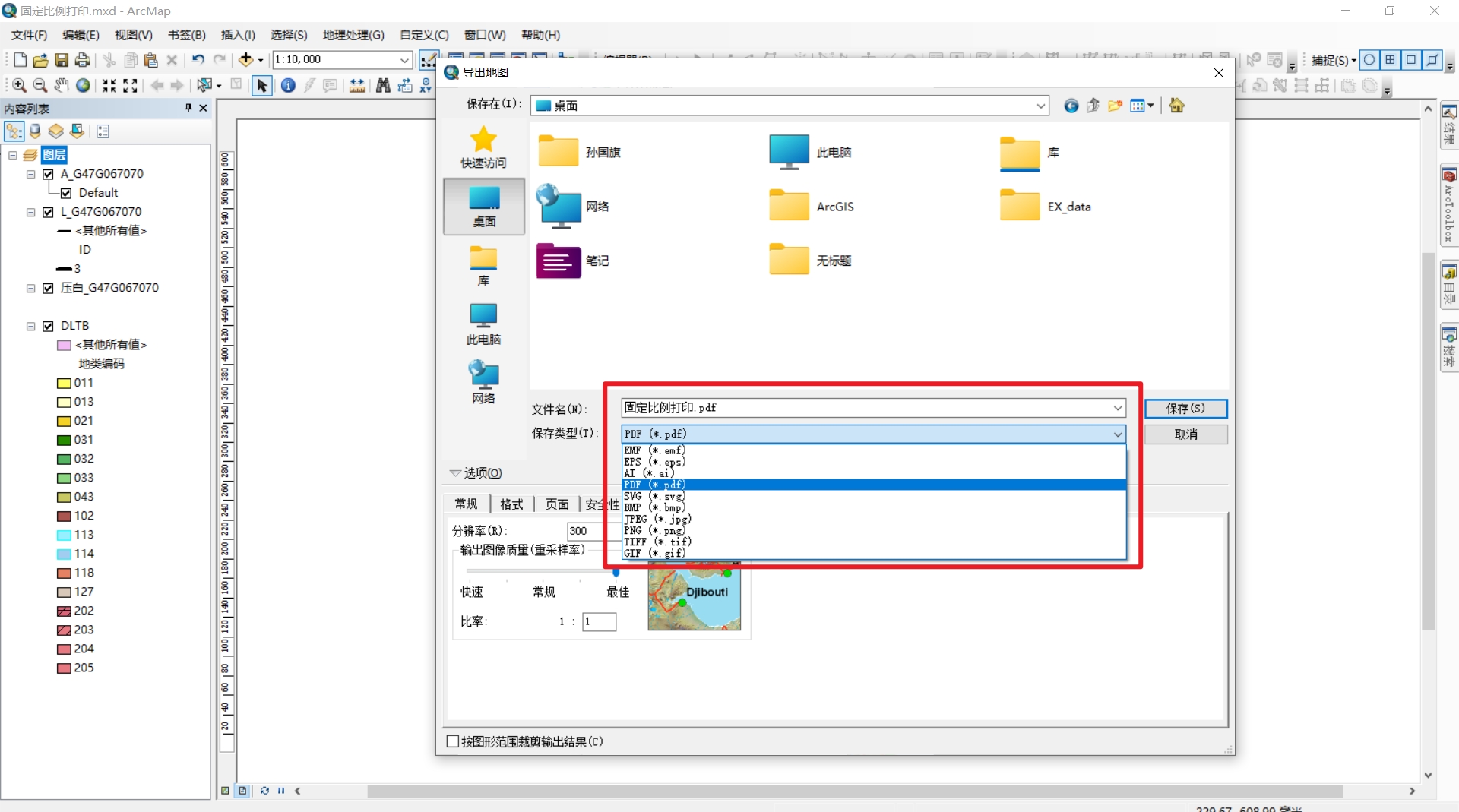

  在布局页面下，【导出地图】，可以选择多重格式，建议选择PDF格式，然后进行地图打印。

局部打印

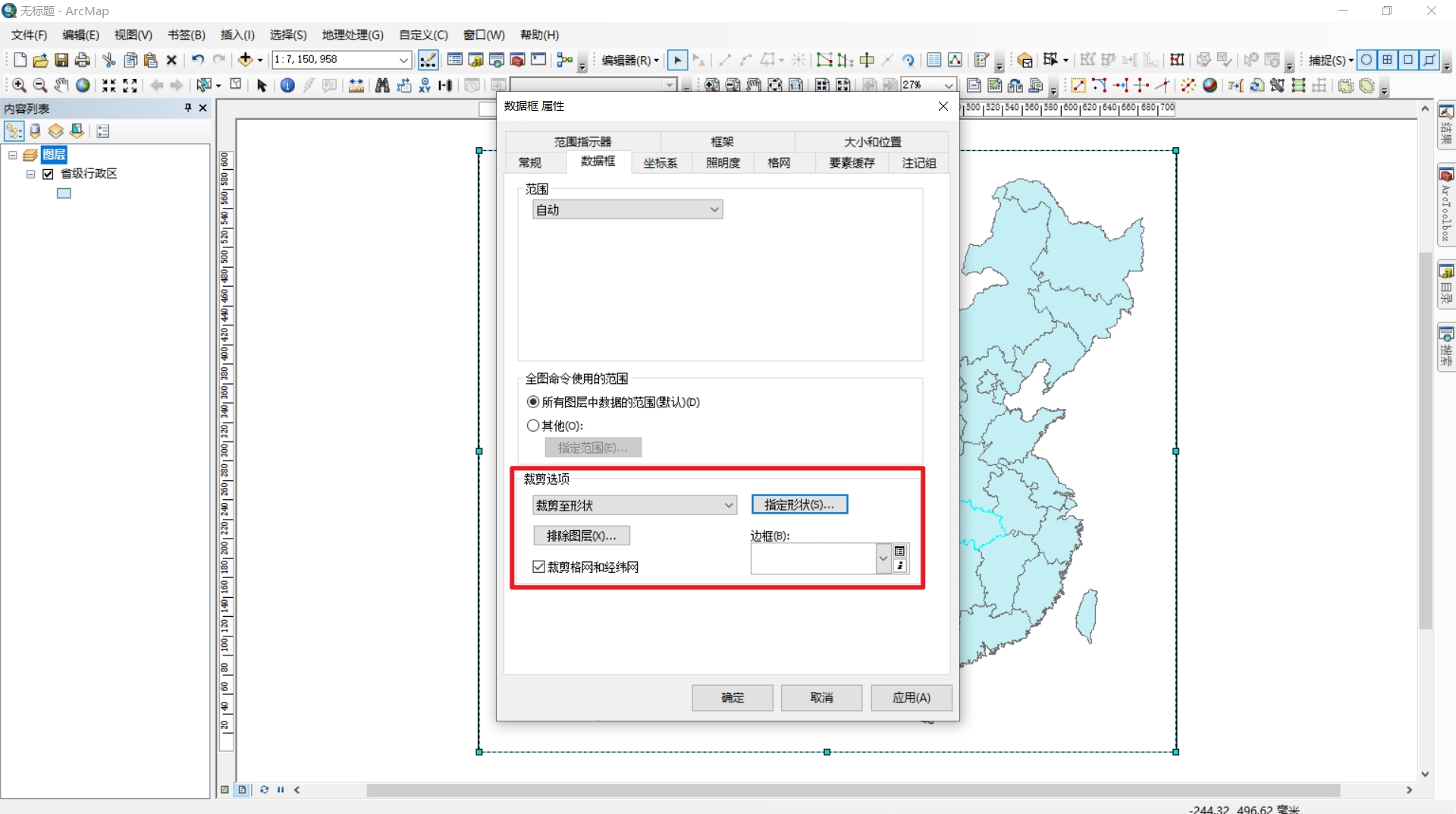

• 选中要打印的区域，打开数据框属性，设置剪裁选项。

• 点击指定形状，进行设置。

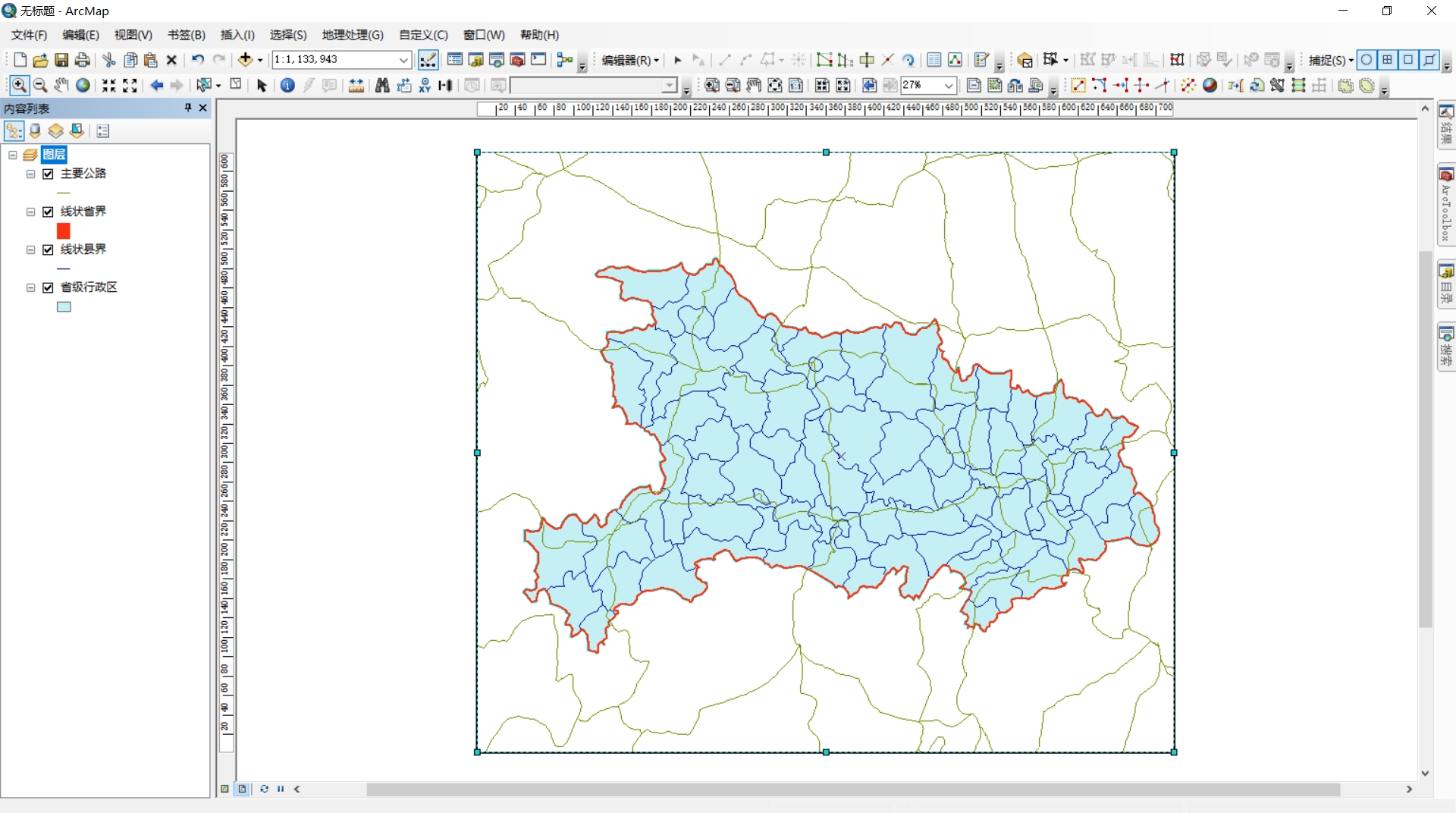

• 剪裁结果如下。

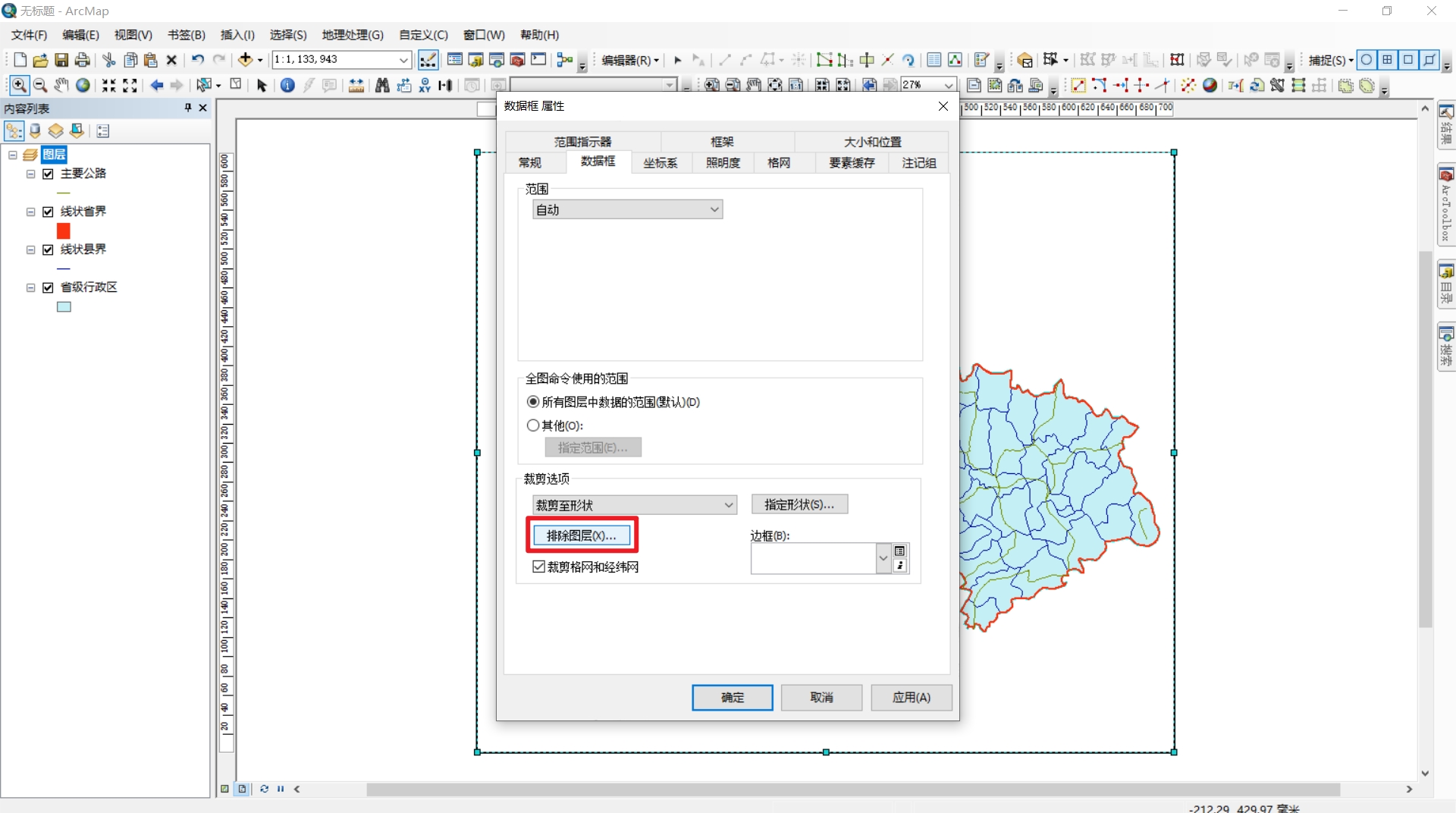

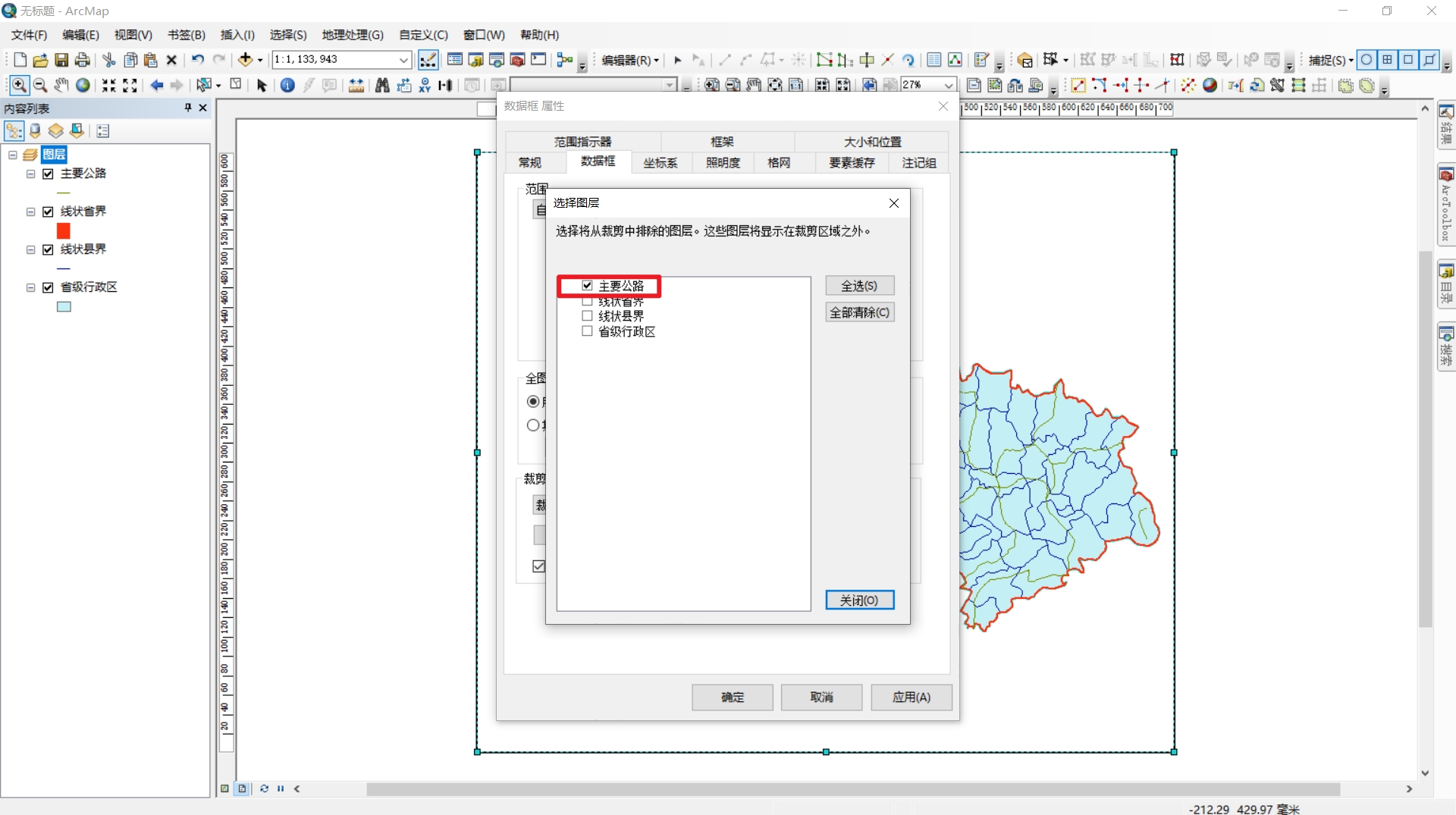

  要想显示周围的主要公路，可以进行【排除图层】操作。

批量打印

• 【文件】——【菜单】——【页面和打印设置】——点击【数据驱动页面】

• 选择省级行政区进行划分

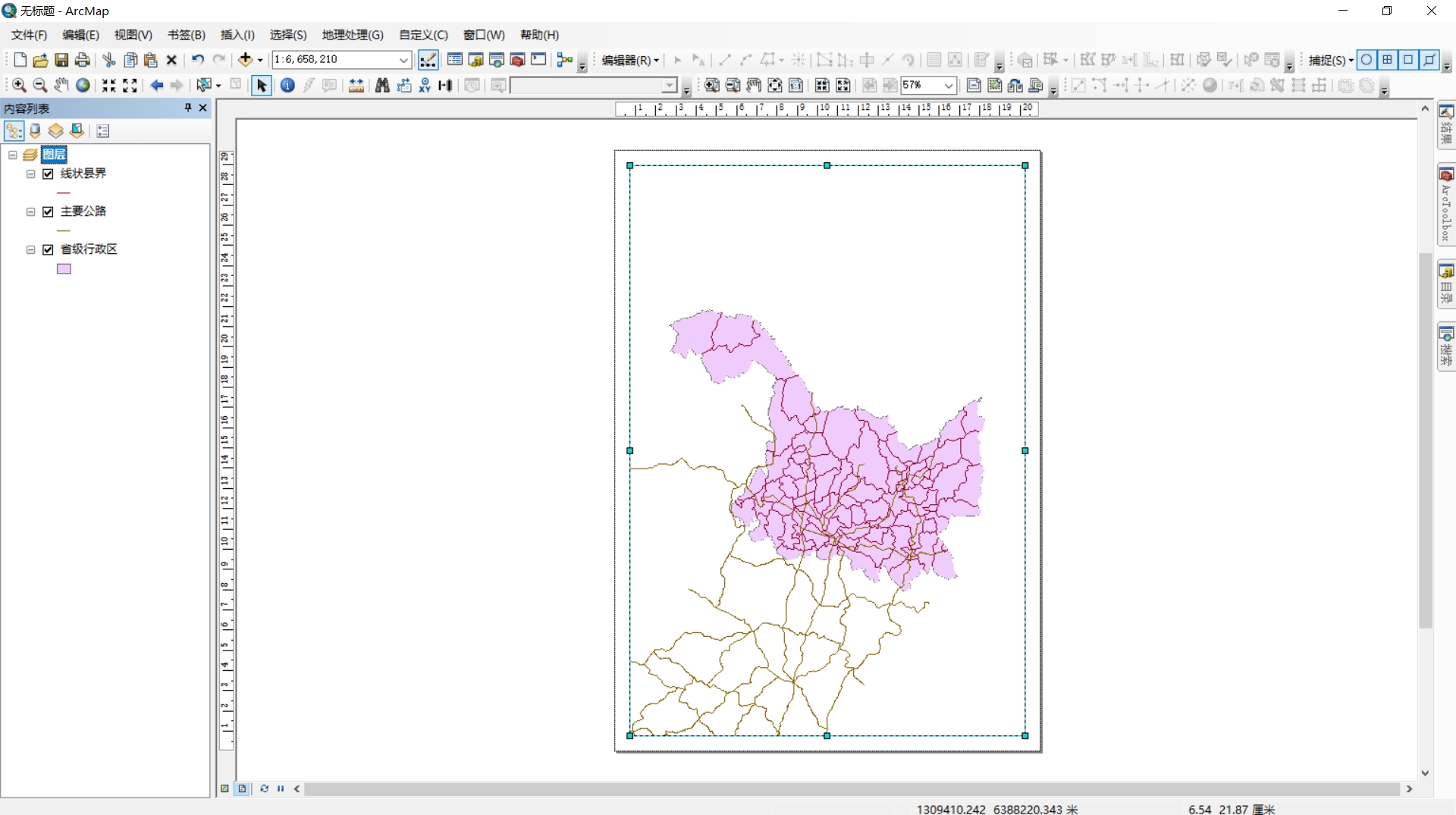

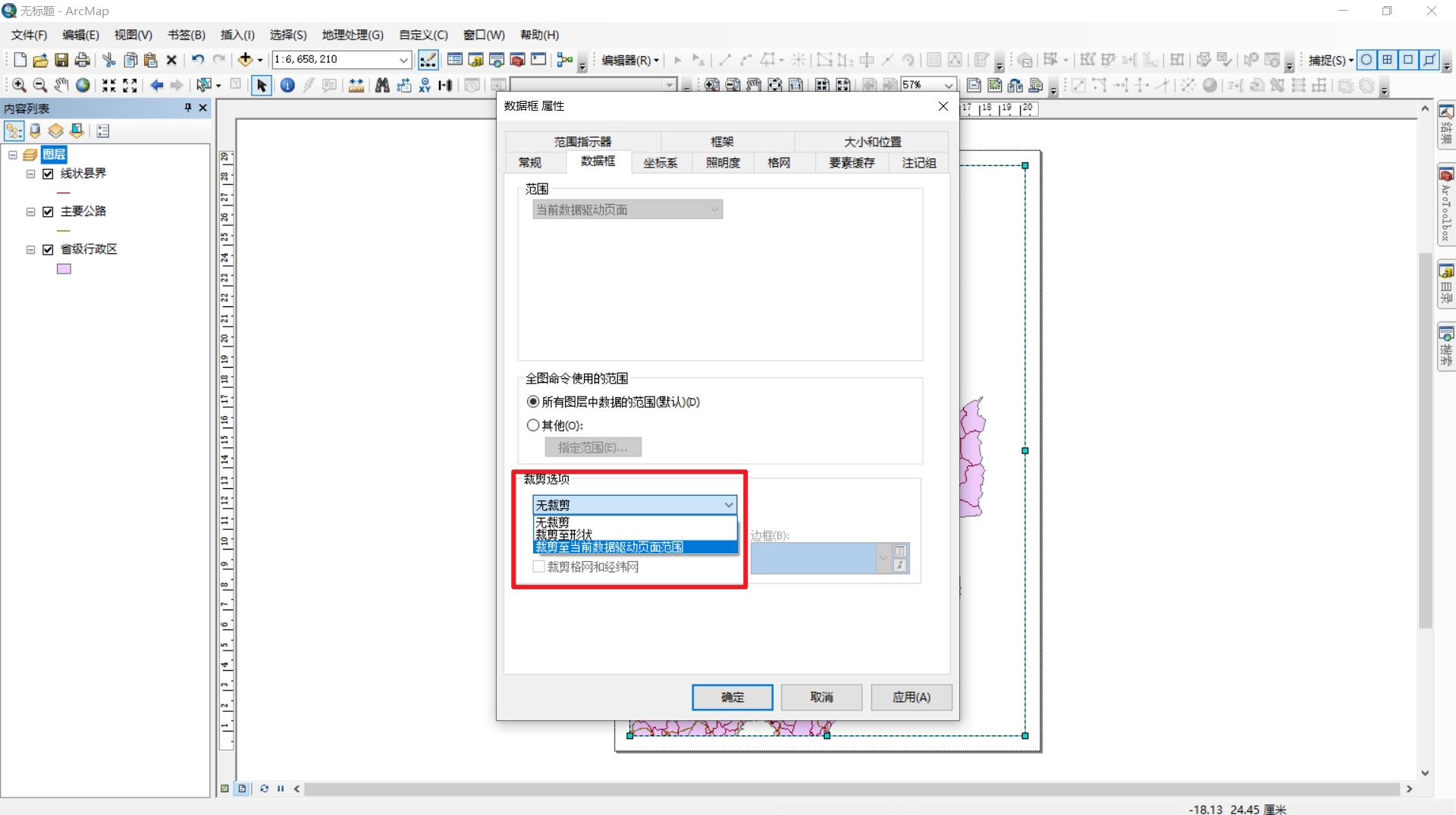

• 打开数据框属性，剪裁选项选中【剪裁至当前数据框驱动页面范围】，取消其原带的【格网和经纬网】（要想显示周围的主要公路，可以选择【排除图层】进行设置。）

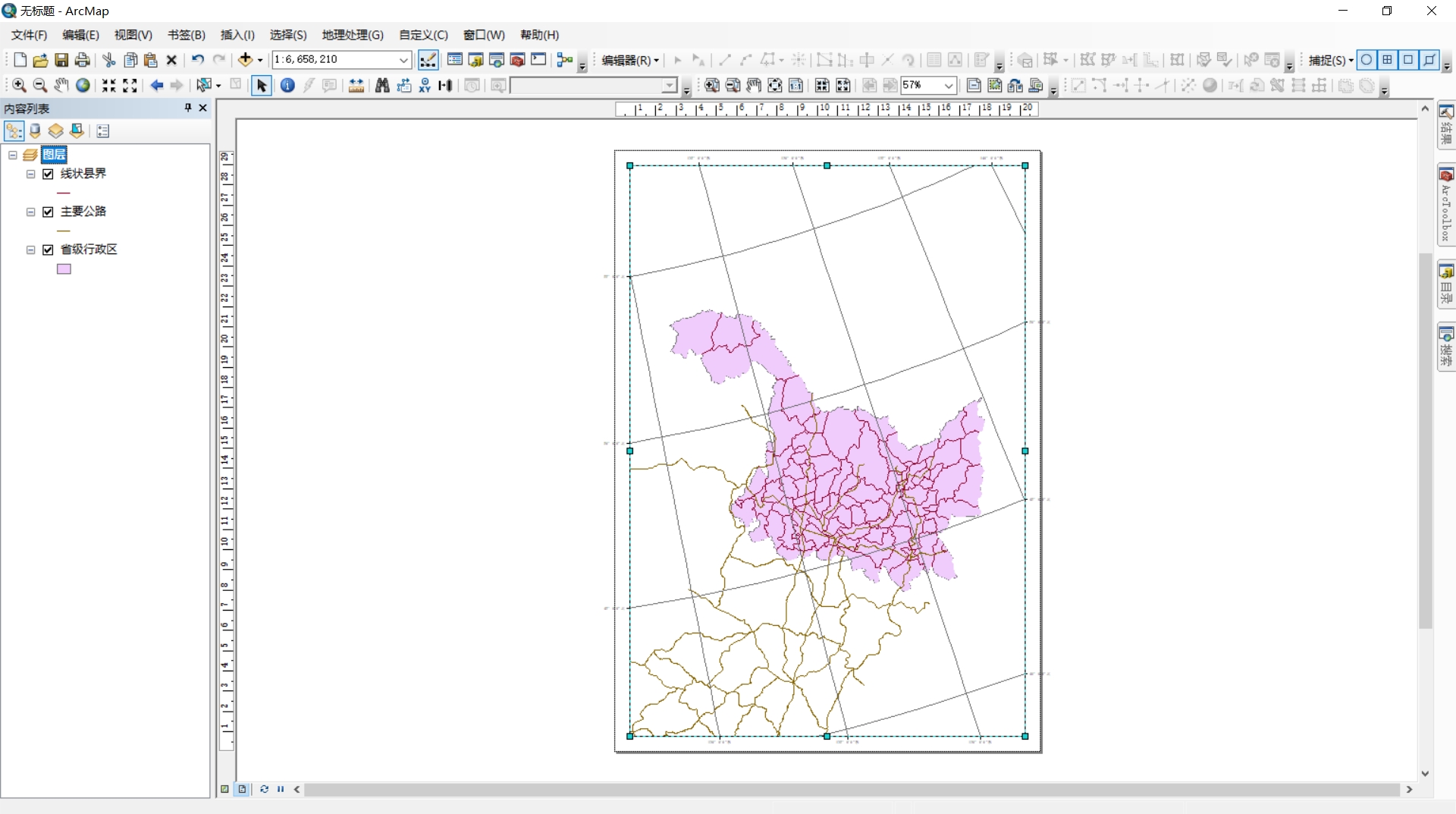

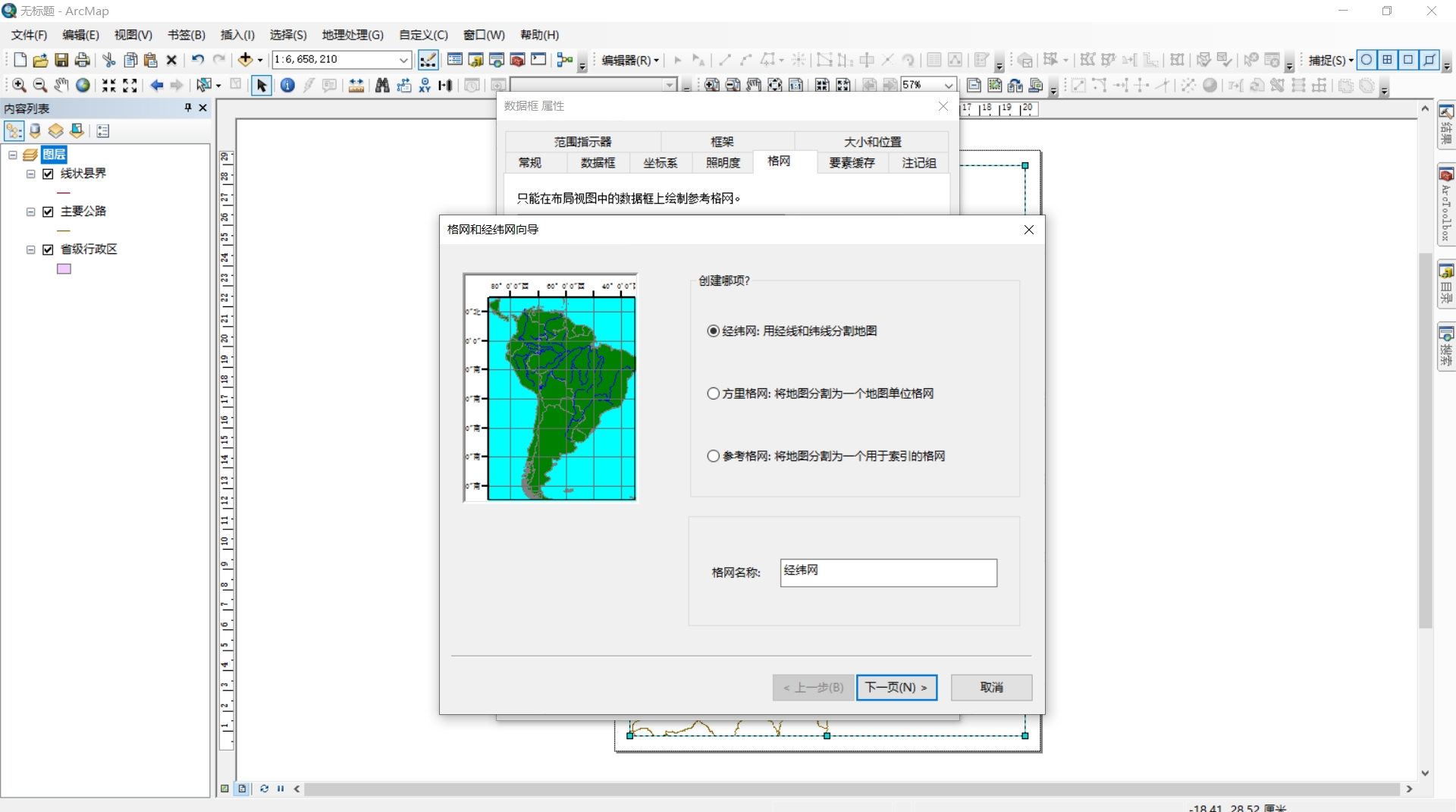

• 为地图添加经纬网，选择【格网】，一直点【下一步】即可

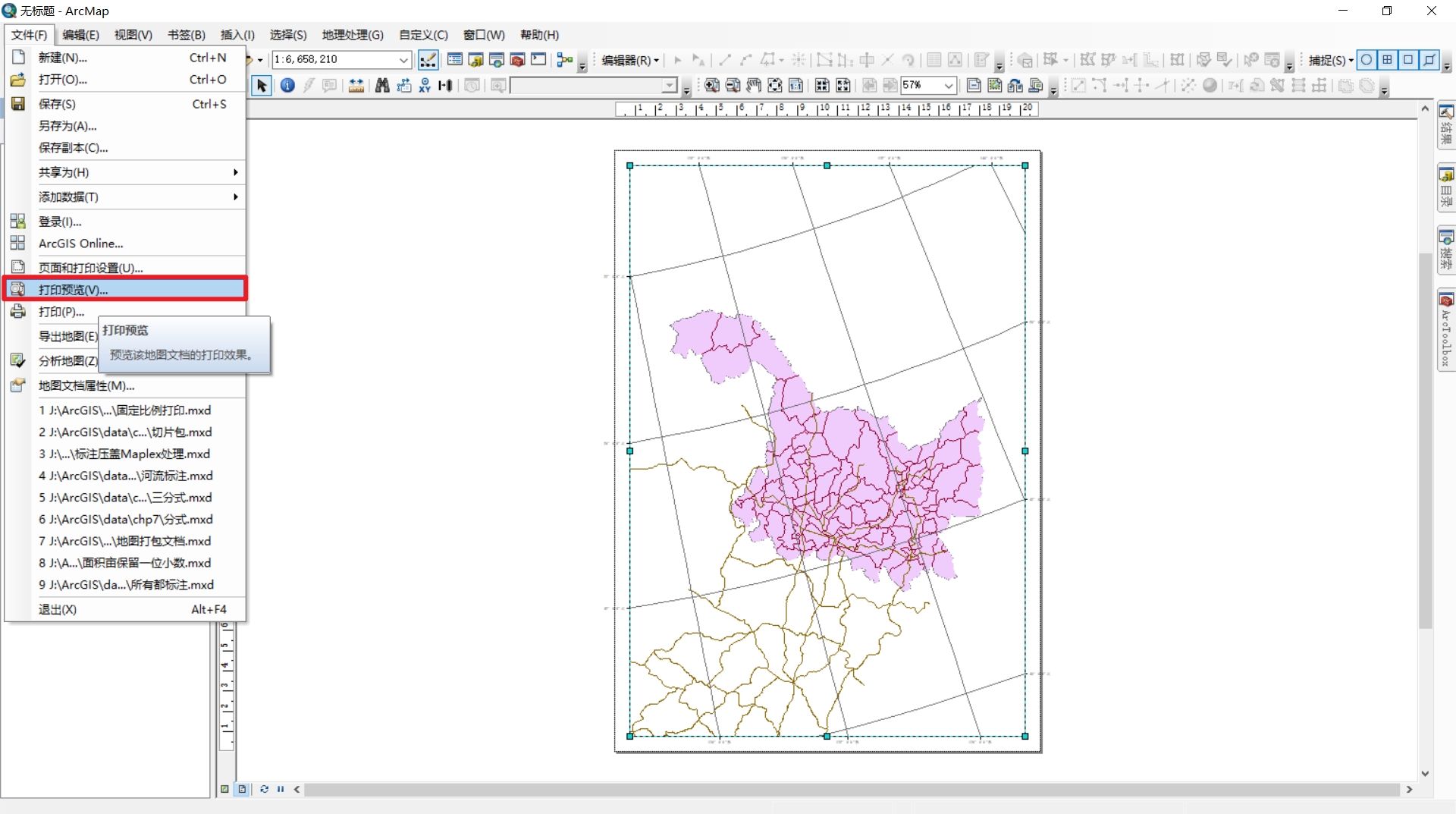

• 这是在布局视图上可以看到一个行政区，选择【打印预览】

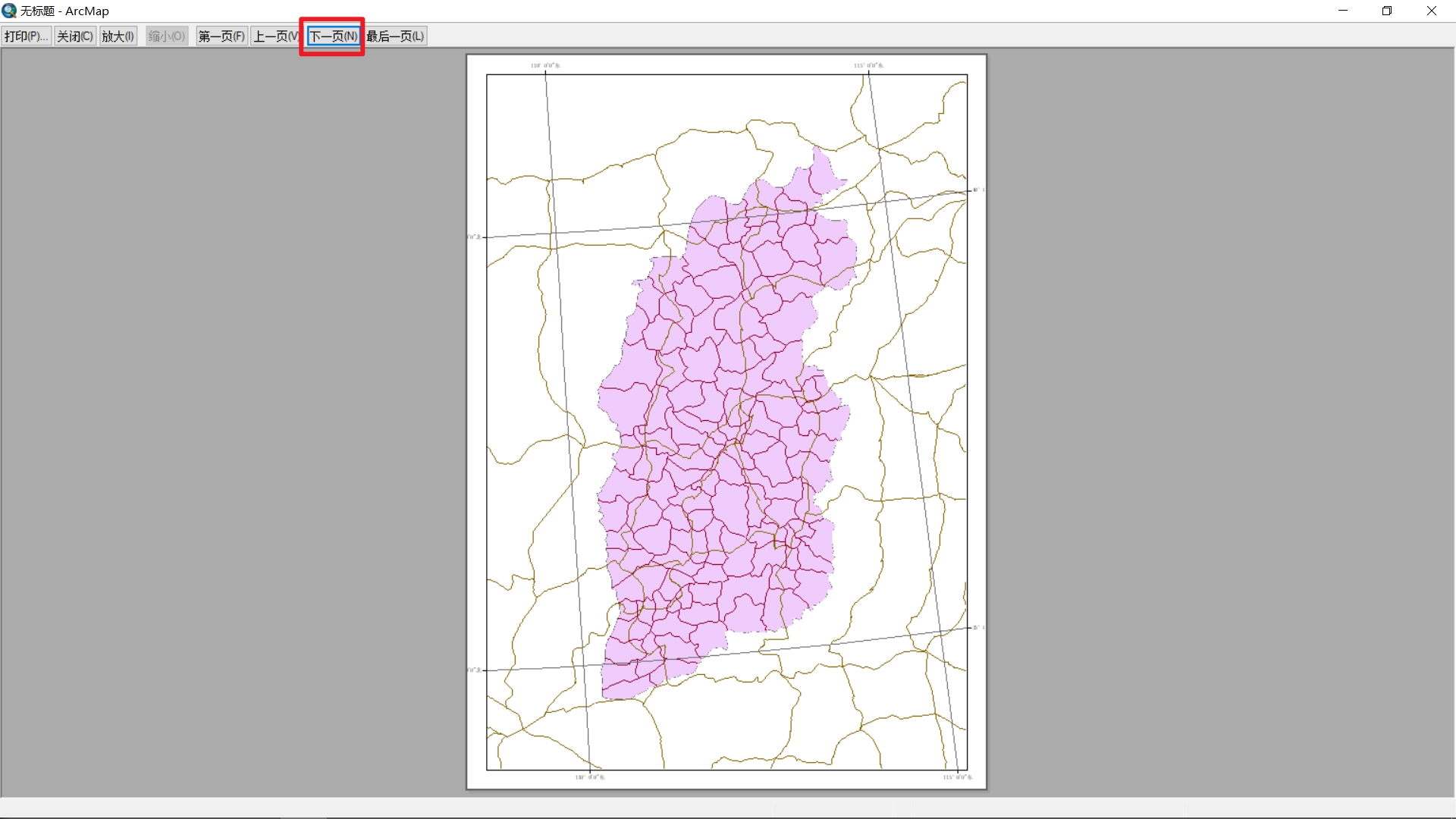

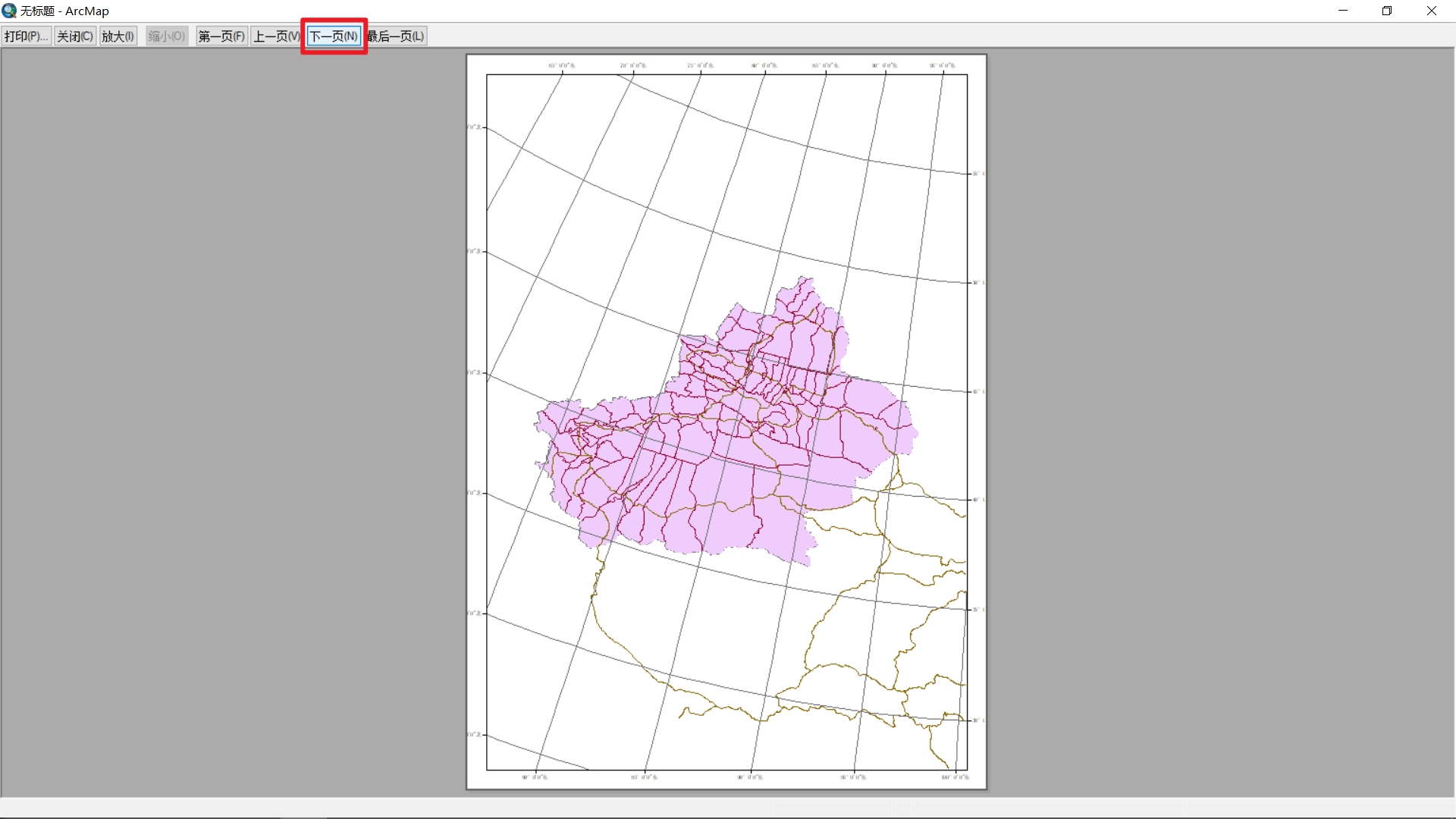

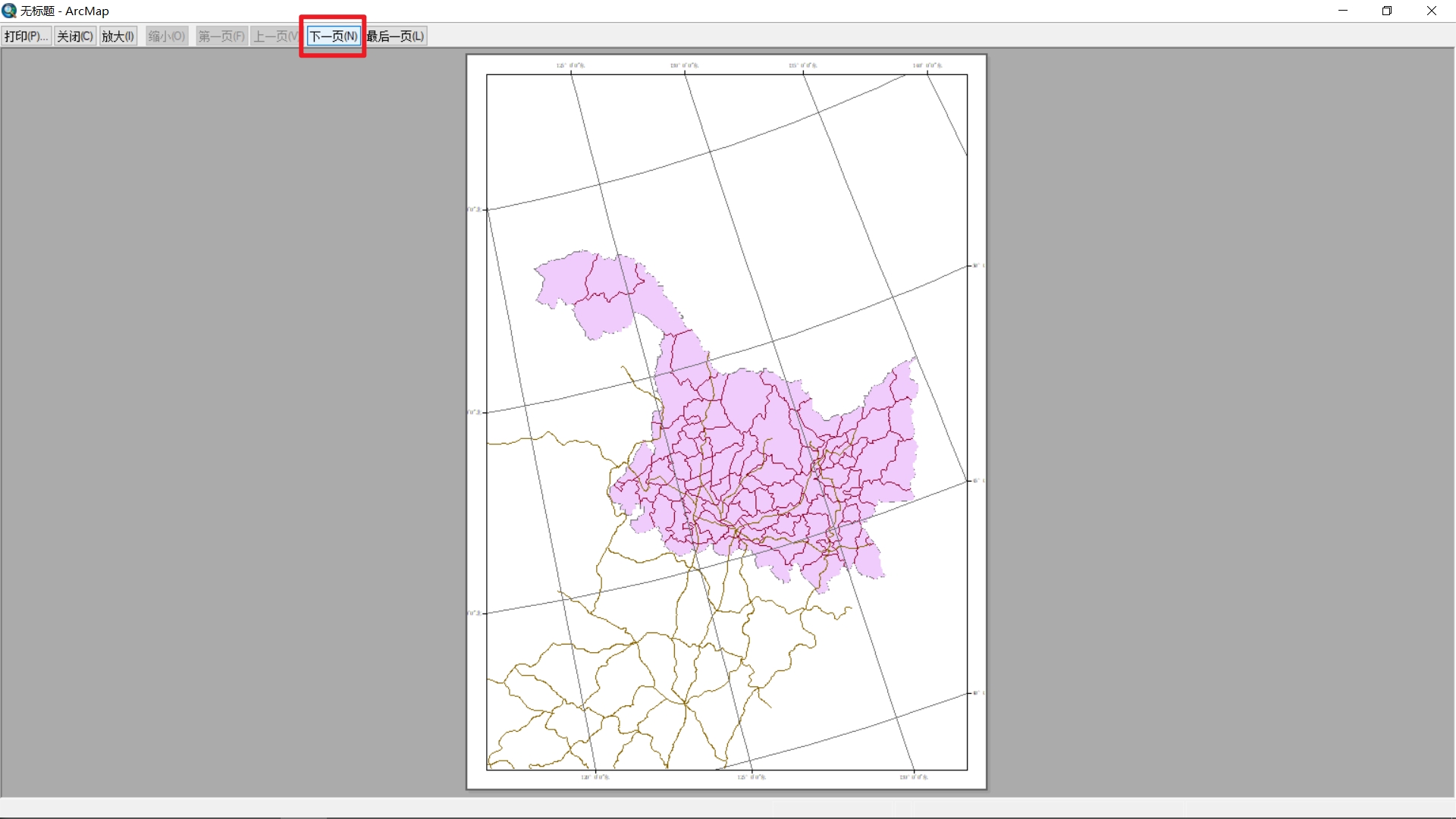

• 点击【下一页】，可以看到所有地图，批量打印操作完成。

标准分幅打印

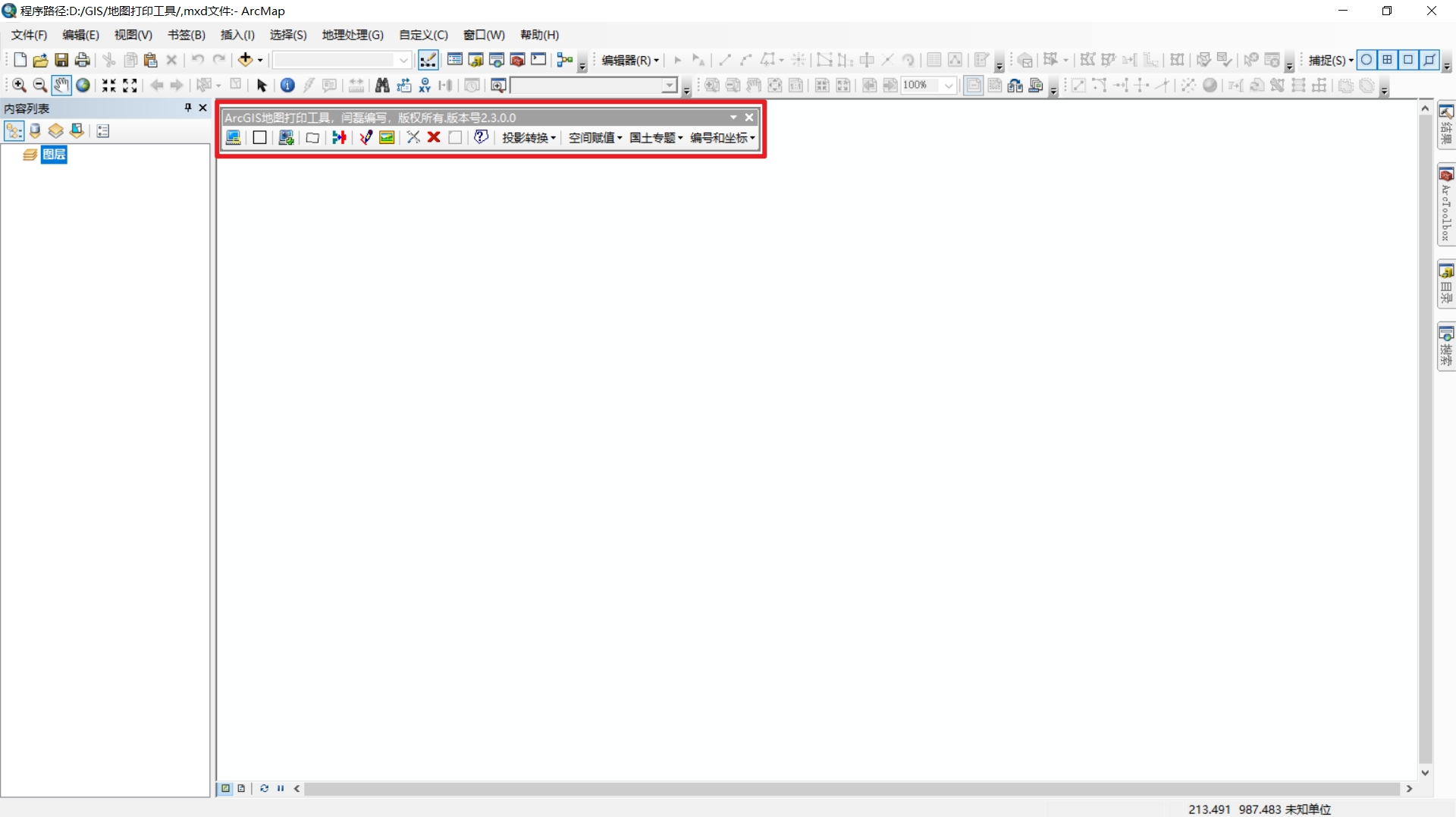

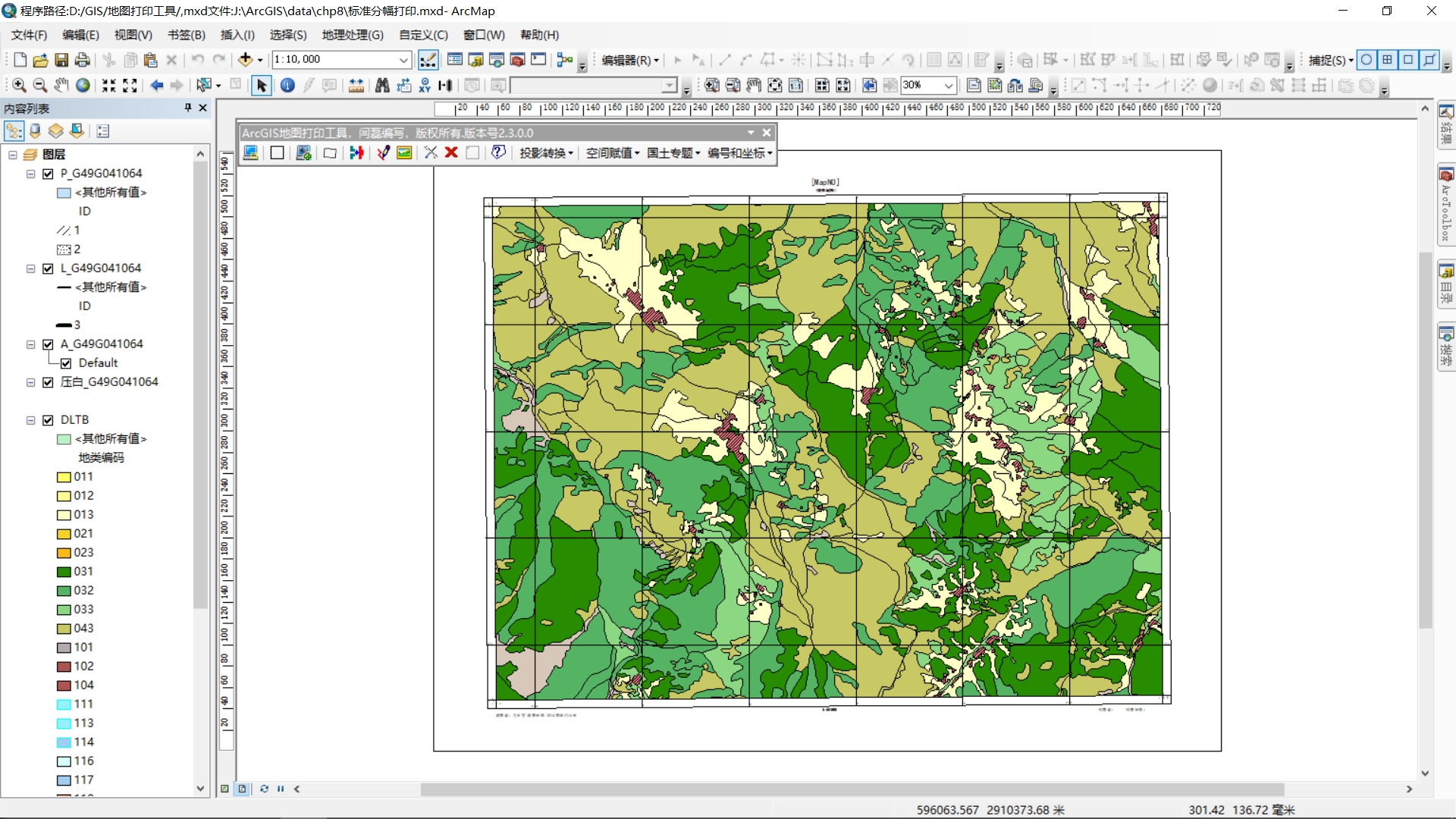

ArcMAP不能直接进行标准分幅的打印，可以使用编写的工具完成。

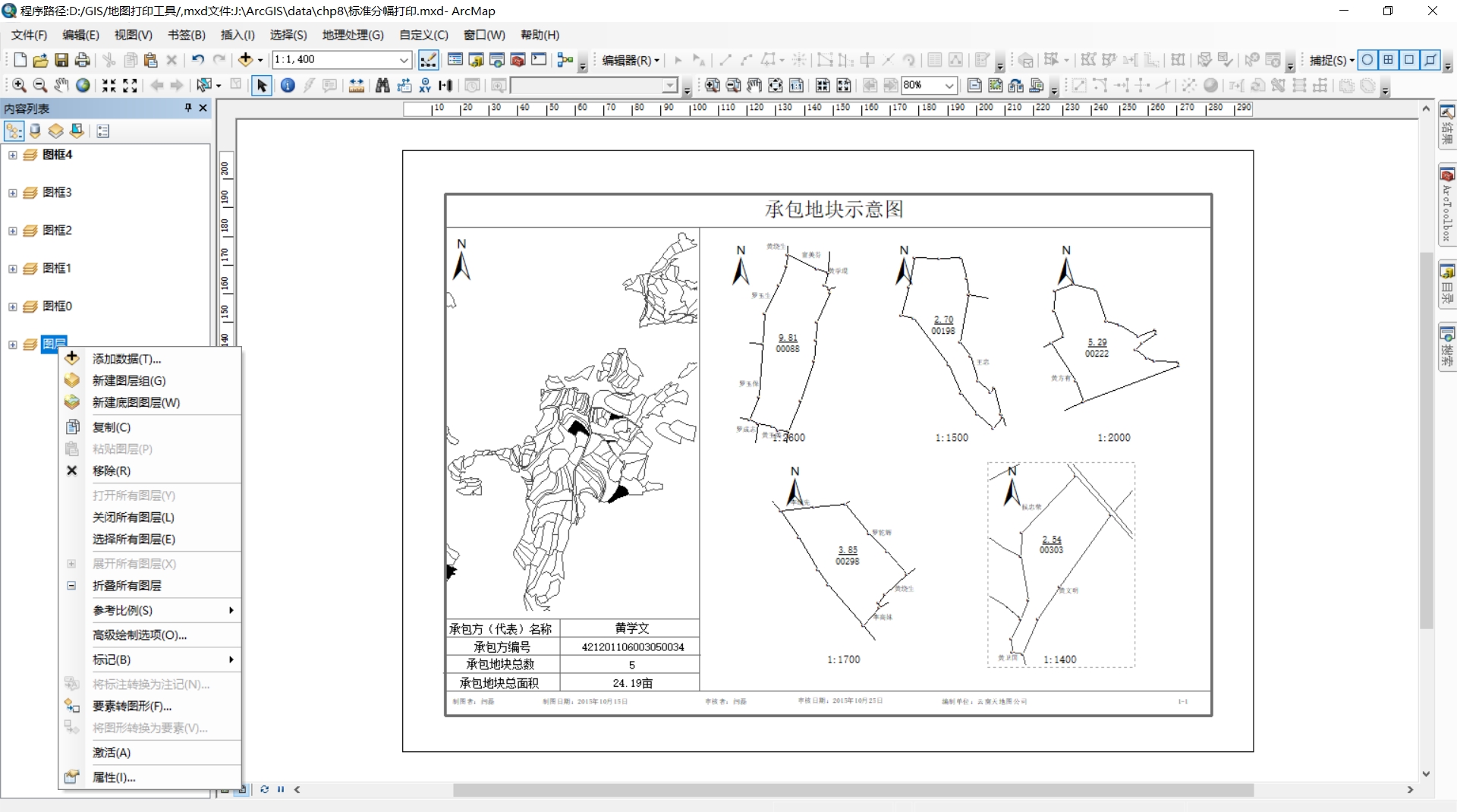

一张图多比例尺打印

一张图多比例尺打印可以为数据建立不同的数据框，显示不同比例尺的数据框，进行一张图多比例尺打印的工作。
