最近在论文写作中，我需要表示算法的逻辑。由于 Word 没有较好的模板，因此我选择使用 LaTeX 来生成算法伪代码，然后将其截图或转换为 SVG 格式，贴入论文中。

关于 LaTeX 的伪代码写作技巧，可以参考这篇文章：LaTeX 伪代码写作技巧。

示例 LaTeX 代码

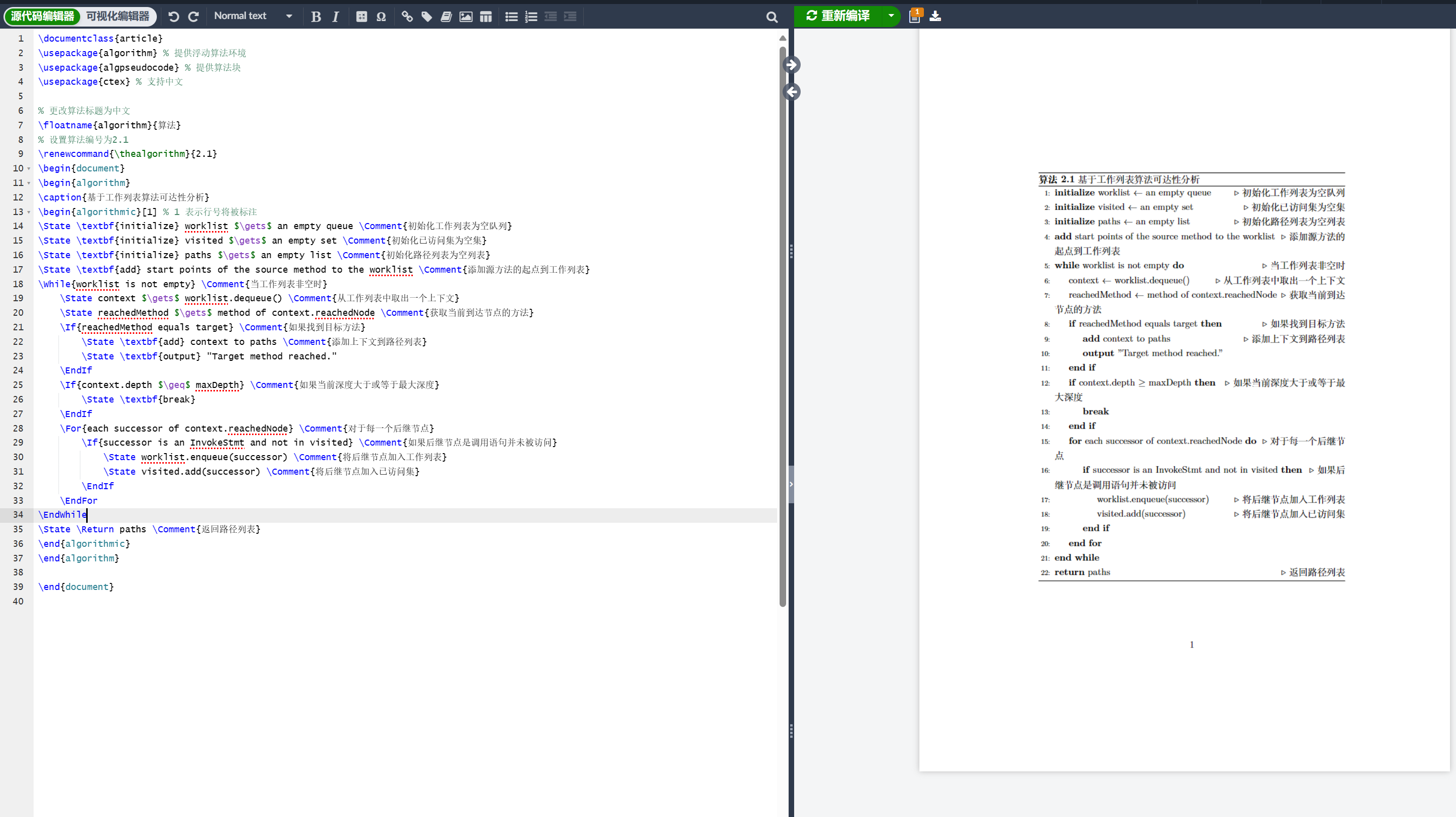

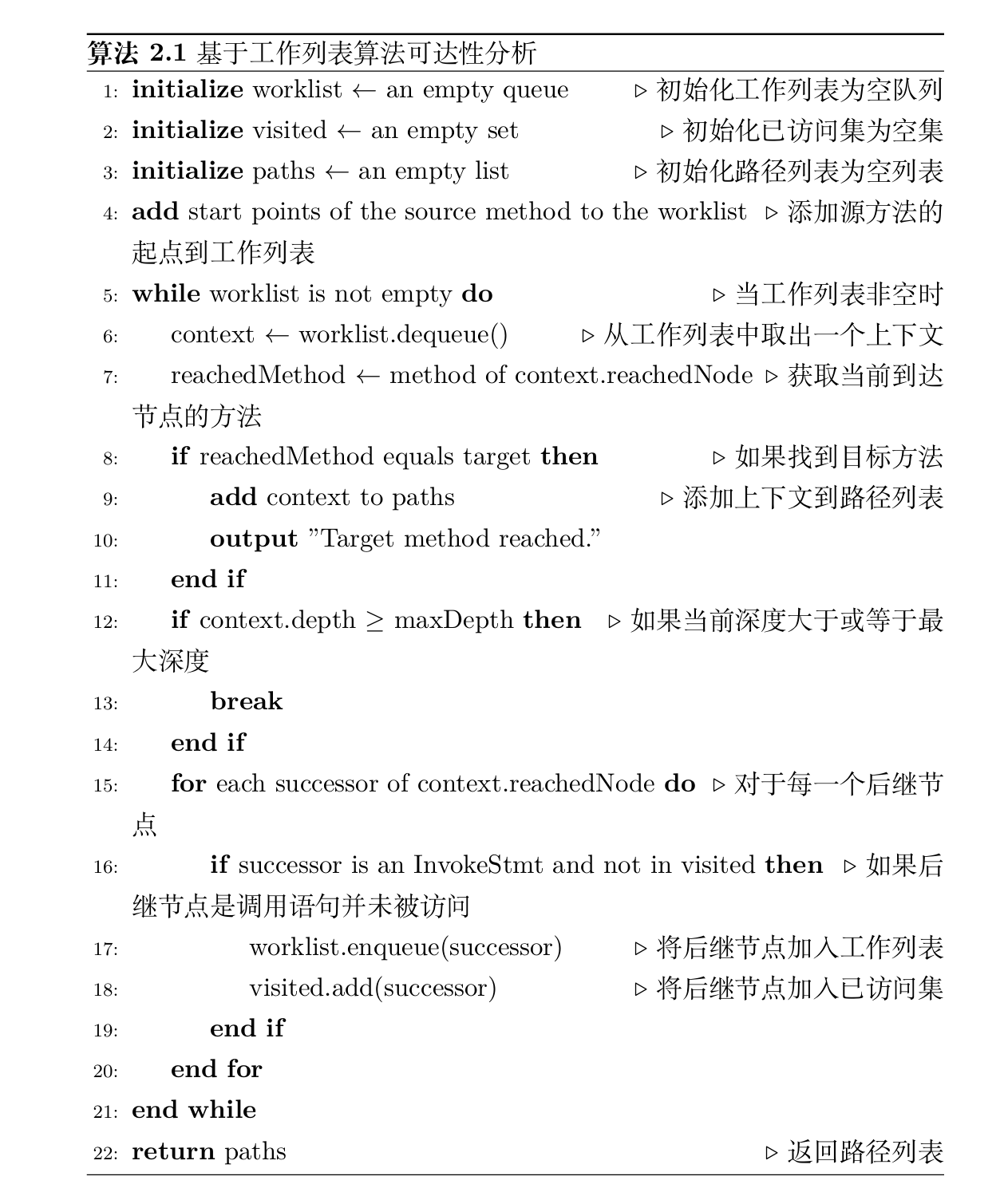

下面是我编写的 LaTeX 代码：

\documentclass{article}
\usepackage{algorithm} % 提供浮动算法环境
\usepackage{algpseudocode} % 提供算法块
\usepackage{ctex} % 支持中文

% 更改算法标题为中文
\floatname{algorithm}{算法}
% 设置算法编号为2.1
\renewcommand{\thealgorithm}{2.1}
\begin{document}
\begin{algorithm}
\caption{基于工作列表算法可达性分析}
\begin{algorithmic}[1]
\State \textbf{initialize} worklist $\gets$ an empty queue \Comment{初始化工作列表为空队列}
\State \textbf{initialize} visited $\gets$ an empty set \Comment{初始化已访问集为空集}
\State \textbf{initialize} paths $\gets$ an empty list \Comment{初始化路径列表为空列表}
\State \textbf{add} start points of the source method to the worklist \Comment{添加源方法的起点到工作列表}
\While{worklist is not empty}
    \State context $\gets$ worklist.dequeue() \Comment{从工作列表中取出一个上下文}
    \State reachedMethod $\gets$ method of context.reachedNode \Comment{获取当前到达节点的方法}
    \If{reachedMethod equals target}
        \State \textbf{add} context to paths \Comment{添加上下文到路径列表}
        \State \textbf{output} "Target method reached."
    \EndIf
    \If{context.depth $\geq$ maxDepth}
        \State \textbf{break}
    \EndIf
    \For{each successor of context.reachedNode}
        \If{successor is an InvokeStmt and not in visited}
            \State worklist.enqueue(successor)
            \State visited.add(successor)
        \EndIf
    \EndFor
\EndWhile
\State \Return paths
\end{algorithmic}
\end{algorithm}
\end{document}
