【【51单片机的点阵屏幕简述-9】】

LED点阵屏幕
有若干个独立的LED组成
单色点阵
LED点阵其实类似于数码管，只不过把数码管每一列的像素以“8” 字型
有共阳共阴区分
他的点阵排列是乱序的
LED点阵屏也需要进行逐行逐列的扫描才能使得所有LED同时显示


这些串口都连接到了74HC595上了

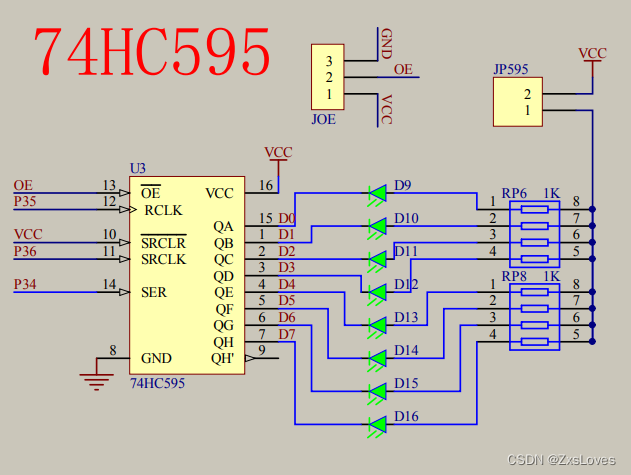

74HC595是串行输入并行输出的移位寄存器，可用3根线输入串行数据，8根线并行输出，
SRCLR 是串行清零端
直接接到VCC不清空
SER串行输入 先输入到移位寄存器里
上升沿移位SERCLK
上升沿锁存RCLK
每经过一个高电位的SERCLK就会计入一个数字
当RCLK由0置为1时，左侧寄存器中发数据会发送到右端的并行输出
当继续输入之后，那么刚进去的就会被移出，在整个设计中可以连接进行级联。
我们控制行列就能控制灯的数据了

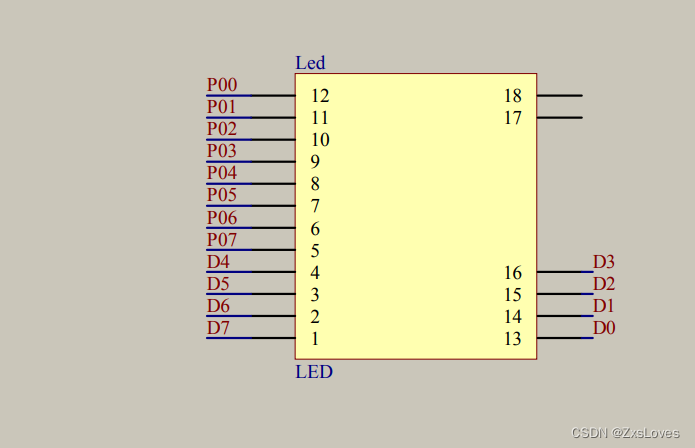

点阵的列接在了I/O口上，所以我们直接给P01234567赋值就可以了，但是行的信息用74HC595来控制
