双链路热备份（负载分担）实验

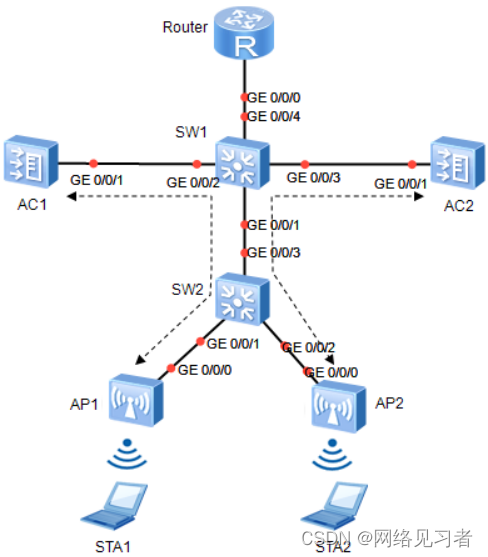

该实验说明了如何采用双链路热备份（负载分担）的方式，提高无线用户数据传输的可靠性。案例采用了旁挂二层直接转发方式组网。

参数规划

配置项	数据
AP管理VLAN	VLAN100
STA业务VLAN	VLAN101、VLAN102
AC备份VLAN	VLAN110
SW1与Router互通	SW1创建VLANIF200并配置IP地址10.14.1.2/24；Router接口G0/0/0配置IP地址10.14.1.1/24
DHCP服务器	SW1作为DHCP服务器，为AP和STA分配地址 STA网关：10.14.101.1/24 10.14.102.1/24 AP网关：10.14.100.1/24
AP地址池	10.14.100.4～10.14.100.254/24
STA地址池	10.14.101.2～10.14.101.254/24 10.14.102.2～10.14.102.254/24
AC源接口	VLANIF100
AC1的管理IP地址	VLANIF100接口：10.14.100.2/24
AC2的管理IP地址	VLANIF100接口：10.14.100.3/24
主用AC和备用AC	AC1作为AP1的主用AC、AP2的备用AC AC2作为AP2的主用AC、AP1的备用AC
AC1的主备通道IP地址和端口号	IP地址：VLANIF110，10.14.110.1/24 端口号：11041
AC2的主备通道IP地址和端口号	IP地址：VLANIF110，10.14.110.2/24 端口号：11041
AP组	名称：ap-group1 引用模板：VAP模板wlan-sz1、VAP模板wlan-sz2、域管理模板default、AP系统模板ap-system1
	名称：ap-group2 引用模板：VAP模板wlan-sz1、VAP模板wlan-sz2、域管理模板default、AP系统模板ap-system2
AP系统模板	名称：ap-system1 主用AC：AC1 备用AC：AC2
	名称：ap-system2 主用AC：AC2 备用AC：AC1
域管理模板	名称：default 国家码：cn
SSID模板	名称：wlan-sz1 SSID名称：wlan-sz1
	名称：wlan-sz2 SSID名称：wlan-sz2
VAP模板	名称：wlan-sz1 转发模式：直接转发 业务VLAN：VLAN101 引用模板：SSID模板wlan-sz1
	名称：wlan-sz 转发模式：直接转发 业务VLAN：VLAN102 引用模板：SSID模板wlan-sz2

配置思路

采用如下的思路配置双链路热备份：

1. 配置AC1、AC2和其他网络设备之间实现网络互通。
2. 配置AP上线及WLAN基本业务。
3. 配置负载分担方式的双链路备份。
4. 配置双机热备份功能，将主用AC上的WLAN和NAC业务信息通过备份链路批量备份和实时备份到备用AC上，实现当主用AC故障时，备用AC接替主用AC继续工作，保证用户业务不中断。
5. 双链路热备份不支持备份DHCP信息，如果AC作为DHCP服务器为AP和STA分配IP地址，主AC故障后，AP和STA需要重新获取IP，所以建议SW1作为DHCP服务器。如果必须使用AC作为DHCP服务器，需要在主、备AC上手动规划不同范围的地址池，防止重复分配IP地址。

操作步骤

1.配置周围设备

# 配置SW2连接AP的接口GE0/0/1和GE0/0/2的PVID为VLAN100并加入VLAN100、VLAN101和VLAN102，SW2连接SW1的接口GE0/0/3加入VLAN100、VLAN101和VLAN102。

<HUAWEI>system-view

[HUAWEI] sysname SW2

[SW2] vlan batch 100 101 102

[SW2] interface gigabitethernet 0/0/1

[SW2-GigabitEthernet0/0/1] port link-type trunk

[SW2-GigabitEthernet0/0/1] port trunk pvid vlan 100

[SW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101 102

[SW2-GigabitEthernet0/0/1] port-isolate enable

[SW2-GigabitEthernet0/0/1] quit

[SW2] interface gigabitethernet 0/0/2

[SW2-GigabitEthernet0/0/2] port link-type trunk

[SW2-GigabitEthernet0/0/2] port trunk pvid vlan 100

[SW2-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101 102

[SW2-GigabitEthernet0/0/2] port-isolate enable

[SW2-GigabitEthernet0/0/2] quit

[SW2] interface gigabitethernet 0/0/3

[SW2-GigabitEthernet0/0/3] port link-type trunk

[SW2-GigabitEthernet0/0/3] port trunk allow-pass vlan 100 101 102

[SW2-GigabitEthernet0/0/3] quit

# 配置汇聚交换机SW1连接SW2的接口GE0/0/1加入VLAN100、VLAN101和VLAN102，SW1连接AC1的接口GE0/0/2和SW1连接AC2的接口GE0/0/3加入VLAN100和VLAN110，接口GE0/0/4接入VLAN200。

<HUAWEI>system-view

[HUAWEI] sysname SW1

[SW1] vlan batch 100 101 102 110 200

[SW1] interface gigabitethernet 0/0/1

[SW1-GigabitEthernet0/0/1] port link-type trunk

[SW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101 102

[SW1-GigabitEthernet0/0/1] quit

[SW1] interface gigabitethernet 0/0/2

[SW1-GigabitEthernet0/0/2] port link-type trunk

[SW1-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 110

[SW1-GigabitEthernet0/0/2] quit

[SW1] interface gigabitethernet 0/0/3

[SW1-GigabitEthernet0/0/3] port link-type trunk

[SW1-GigabitEthernet0/0/3] port trunk allow-pass vlan 100 110

[SW1-GigabitEthernet0/0/3] quit

[SW1] interface gigabitethernet 0/0/4

[SW1-GigabitEthernet0/0/4] port link-type access

[SW1-GigabitEthernet0/0/4] port default vlan 200

[SW1-GigabitEthernet0/0/4] quit

#在汇聚交换机SW1创建VLANIF200用于SW1与Router通信。

[SW1]interface vlanif 200

[SW1-Vlanif200]ip address 10.14.1.2 24

[SW1-Vlanif200]quit

# 配置Router的接口GE0/0/0的IP地址，使Router能与SW1通信。

<Huawei>system-view

[Huawei] sysname Router

[Router] interface gigabitethernet 0/0/0

[Router-GigabitEthernet0/0/0] ip address 10.14.1.1 24

[Router-GigabitEthernet0/0/0] quit

# 配置Router到SW
