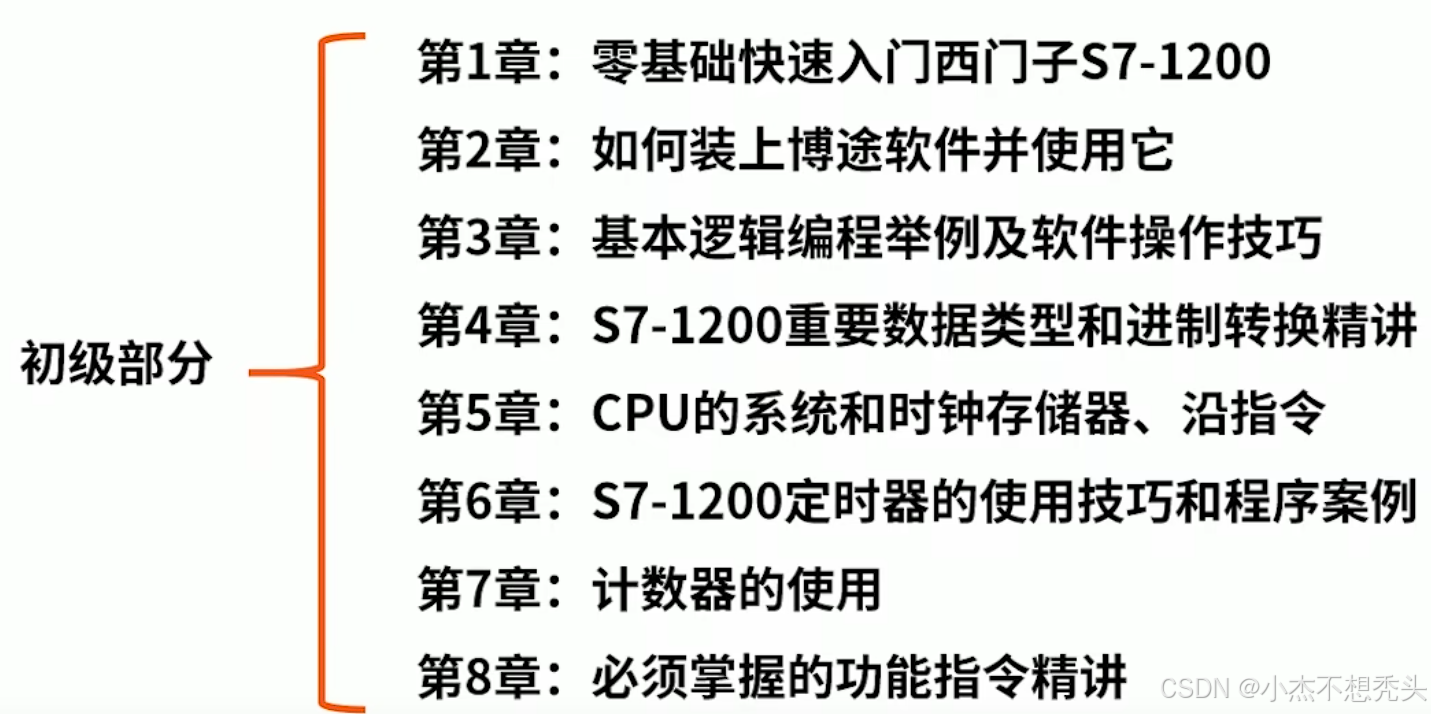

初级部分：零基础学会西门子S7-1200逻辑编程。

在这里插入图片描述
第1章：零基础快速入门西门子S7-1200

A.1 快速全面认识

A.1官网更权威
西门子 S7 系列 PLC 主要包括 S7-200、S7-300、S7-400、S7-1200、S7-1500 等。

S7-200 系列：
优点：成本较低，适用于小型自动化系统，编程简单易学。
缺点：处理能力和扩展性相对有限。
例如：在一些小型设备的控制中应用广泛，如小型包装机。

S7-300 系列：
优点：性能稳定，功能丰富，适用于中型自动化项目。
缺点：相比 S7-1200 和 S7-1500，在某些新技术应用上稍显滞后。
例如：常用于中型生产线的控制。

S7-400 系列：
优点：具有强大的处理能力和高可靠性，适用于大型复杂的控制系统。
缺点：成本较高，配置相对复杂。
例如：在大型化工厂的全厂控制中能发挥优势。

S7-1200 系列：
优点：性价比高，具有紧凑的设计和丰富的通信功能。（网红、小型机器，集成式）
缺点：对于大型复杂控制任务，可能存在一定局限性。
例如：在小型自动化产线的升级改造中表现出色。
S7-1500 系列：
优点：处理速度快，性能强大，支持高级功能和复杂算法。
缺点：价格相对较高。
例如：在高端智能制造领域应用较多。

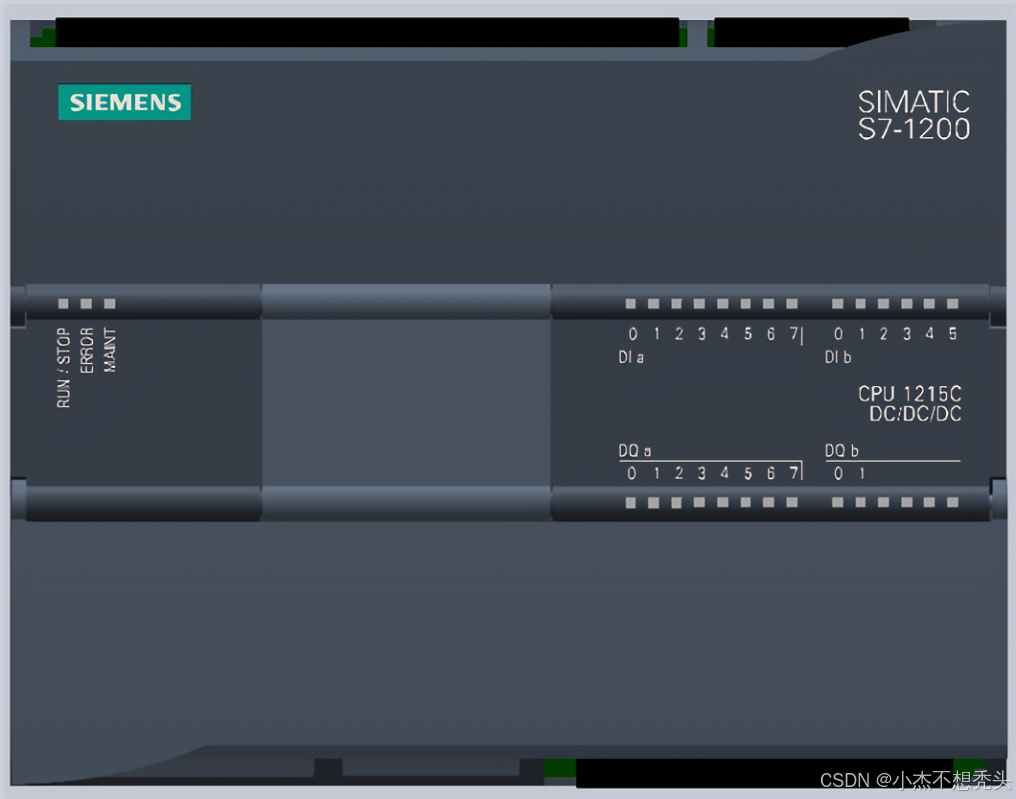

S7-1200 具有以下特点：

紧凑的设计：结构紧凑，节省安装空间。
强大的通信能力：支持多种通信协议，如 PROFINET、MODBUS 等，方便与其他设备进行通信和集成。自带以太网口（ＲＪ４５，无串口）。
自身集成了数字量输入、输出。并且自带模拟量0-10V。
可以接收脉冲输入1MHZ：高速计数器；输出脉冲1MHZ（1MHZ=10的6次方）。一秒钟通断10的6次方。原理类似三极管。
集成的工艺功能：例如高速计数器、脉冲输出等，可满足一些特定的控制需求。

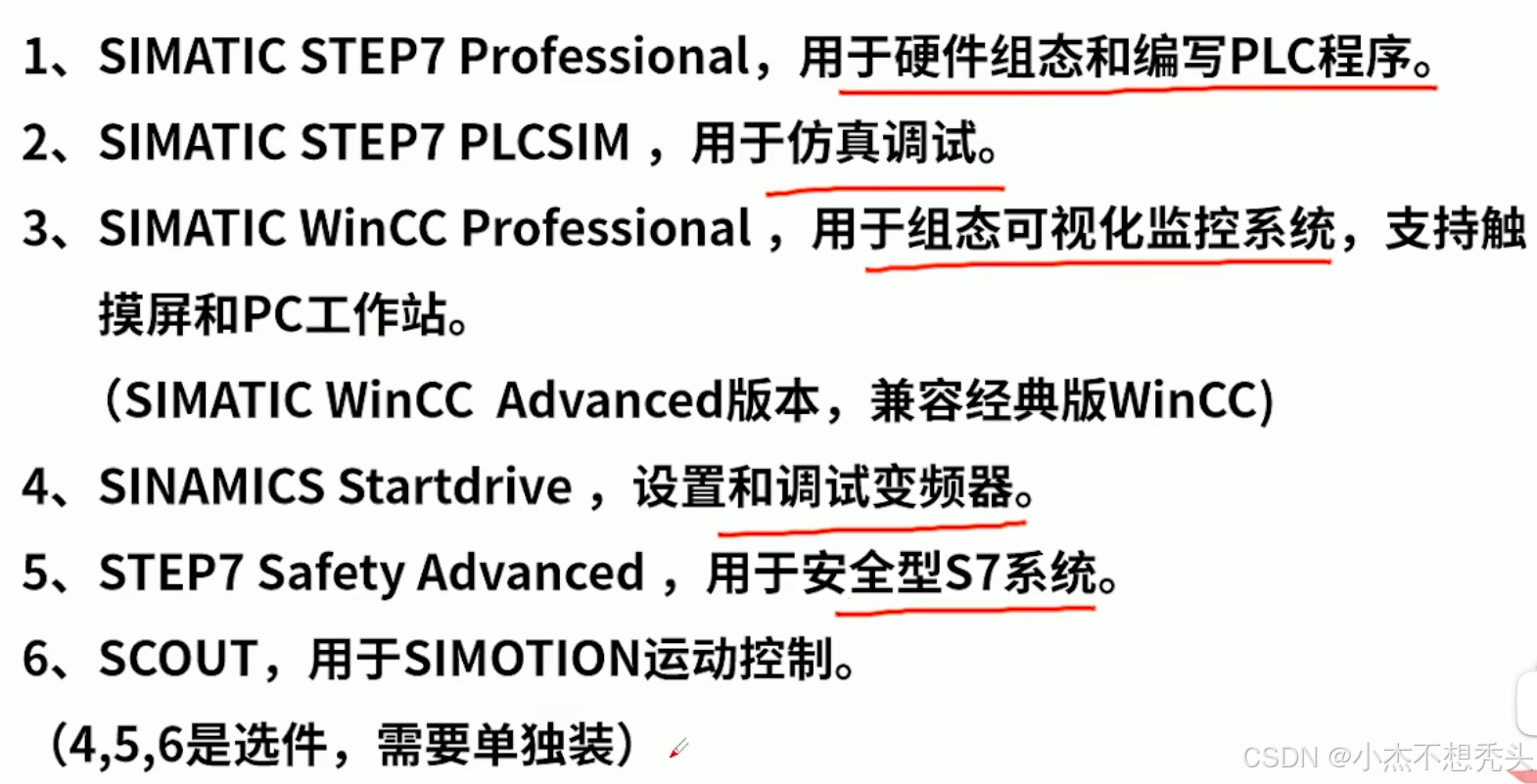

易于编程：采用 TIA Portal 软件进行编程，编程环境友好，操作简便。
性能良好：具有较高的处理速度和响应能力。
扩展灵活：可以通过添加信号模块、通信模块等进行灵活的扩展。
通过添加信号板可以直接在CPU上扩展模拟量或数字量信号。（CPU1211C除外）
扩展能力
数据存储量大：能够满足复杂控制任务的数据存储需求。
安全功能：支持诸如密码保护、访问权限等安全功能，保障系统的安全性。

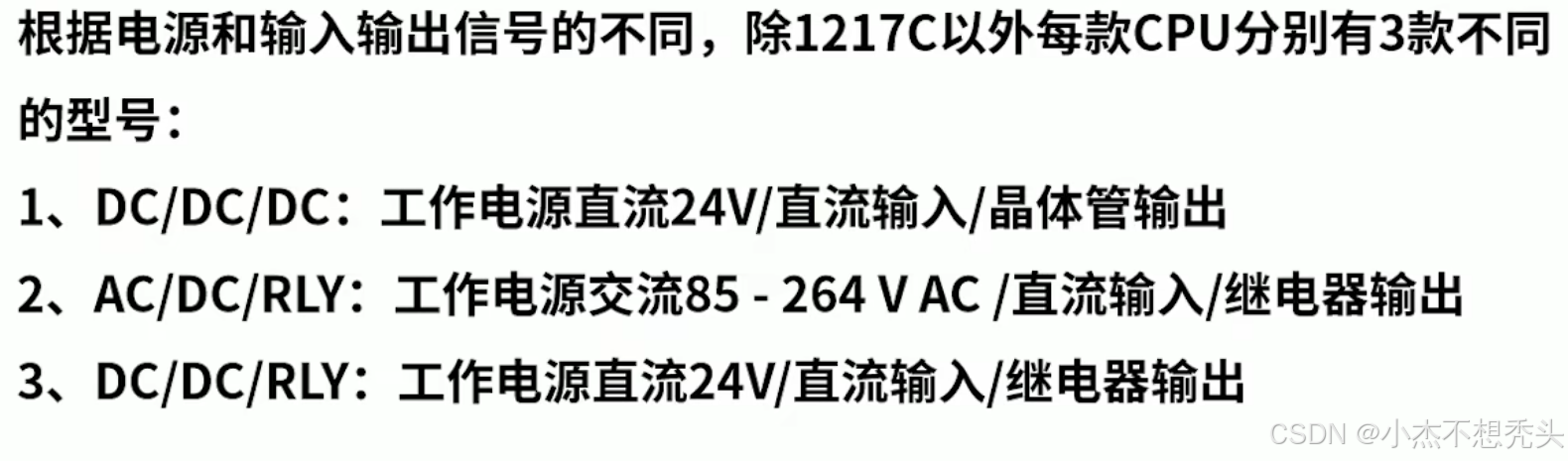

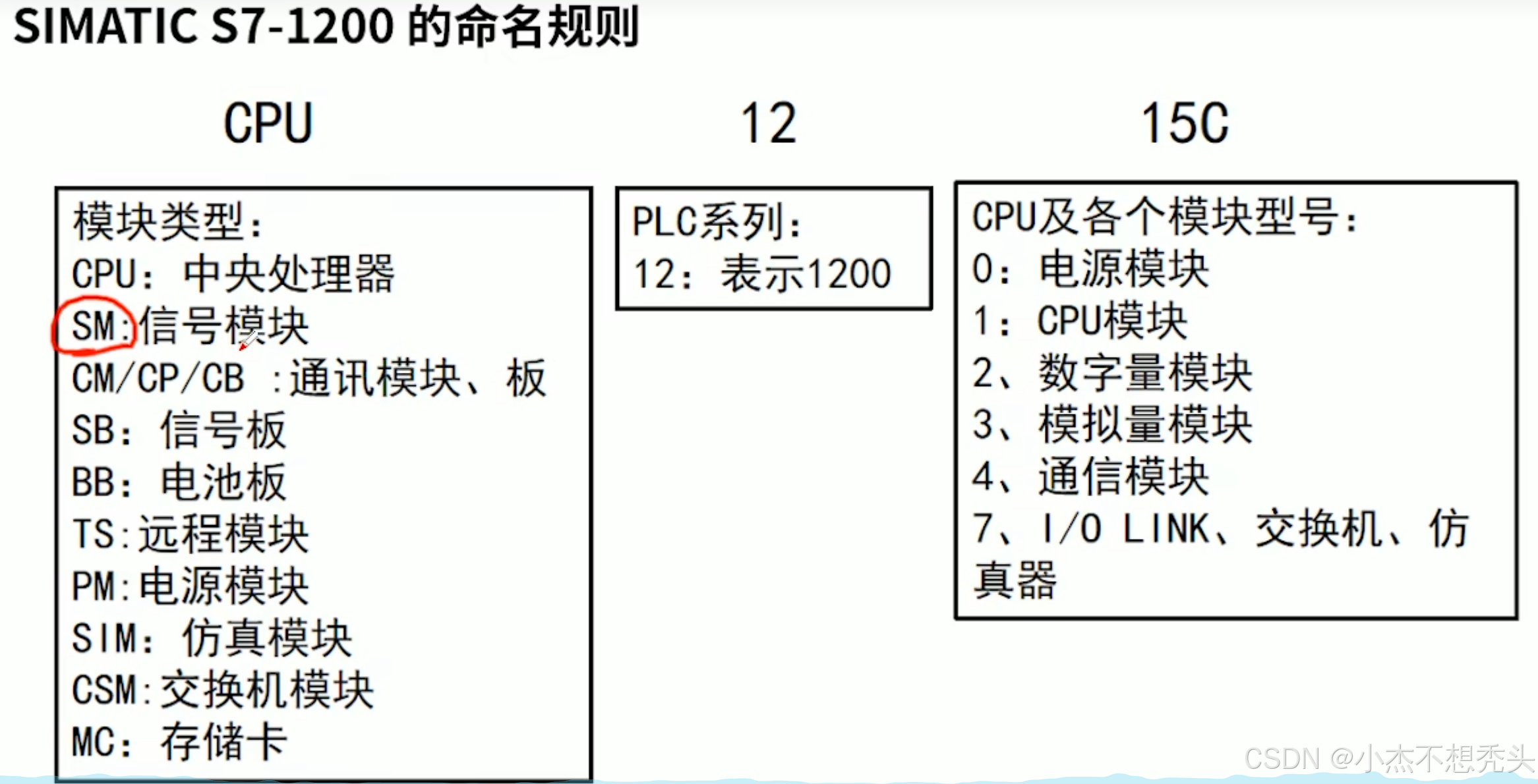

目前有五款CPU:1211C/1212C/1214C/1215C/1217C
晶体管型（三极管）输出的是无触点，原则上可以无限使用。

在这里插入图片描述

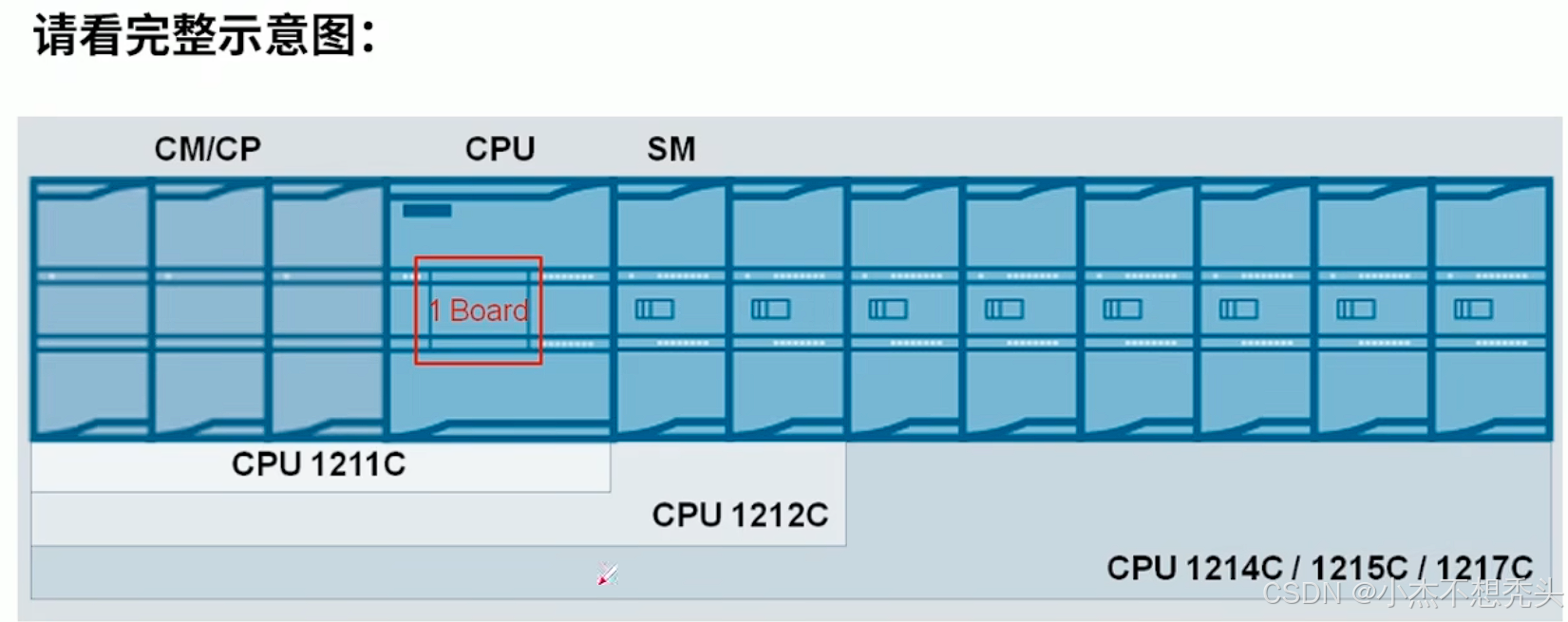

１２００扩展：
可以扩展８＋３＋１

这些特点使得 S7-1200 在小型自动化项目中具有广泛的应用。

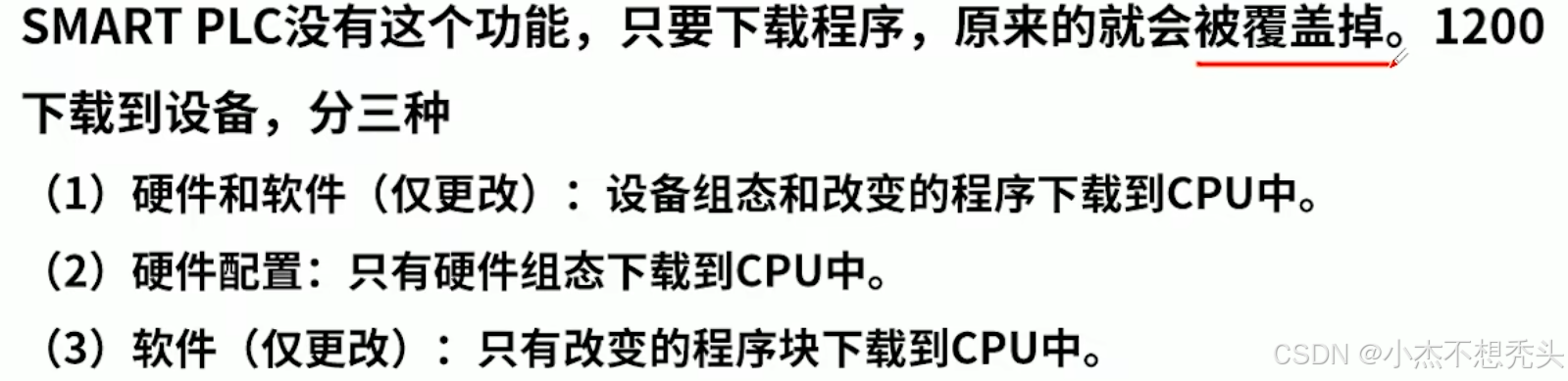

只能使用以太网口进行程序的上传和下载。

在这里插入图片描述

A.2 硬件接线

官网接线
以星三角为例
两个输入按钮：启动和停止。三个输出：三个中继来控制三个接触器。输出接中继线圈。
在这里插入图片描述

可参考另一篇文章200smart接线

A.3 200smart和1200的主要区别

以下是西门子 S7-200 SMART 和 S7-1200 在软件、硬件、处理速度、通信、存储器、程序结构、数据类型、定时器计数器这八个方面的详细区别：

软件
- S7-200 SMART：使用 STEP 7-Micro/WIN SMART 编程软件，操作相对简单，界面较为直观。
- S7-1200：采用 TIA Portal 软件进行编程和组态，功能强大，集成度高，支持多种编程语言，如梯形图（LAD）、功能块图（FBD）、结构化控制语言（SCL）等。
硬件
- S7-200 SMART：整体结构较为紧凑，扩展模块种类相对较少。
- S7-1200：设计更具模块化，可扩展性更强，能支持更多类型的扩展模块。
处理速度
- S7-200 SMART：处理速度一般，适用于一些对响应速度要求不高的小型应用。
- S7-1200：具有更快的处理速度，能够更迅速地处理复杂的控制逻辑和大量的数据。
通信
- S7-200 SMART：支持以太网通信，可实现与上位机或其他设备的简单通信。
- S7-1200：支持更多通信协议，如 PROFINET、MODBUS TCP 等，通信功能更强大、灵活。可以在本体增加一个RS485通信板,通过通信模块既可以做DP主站也可以做DP从站。

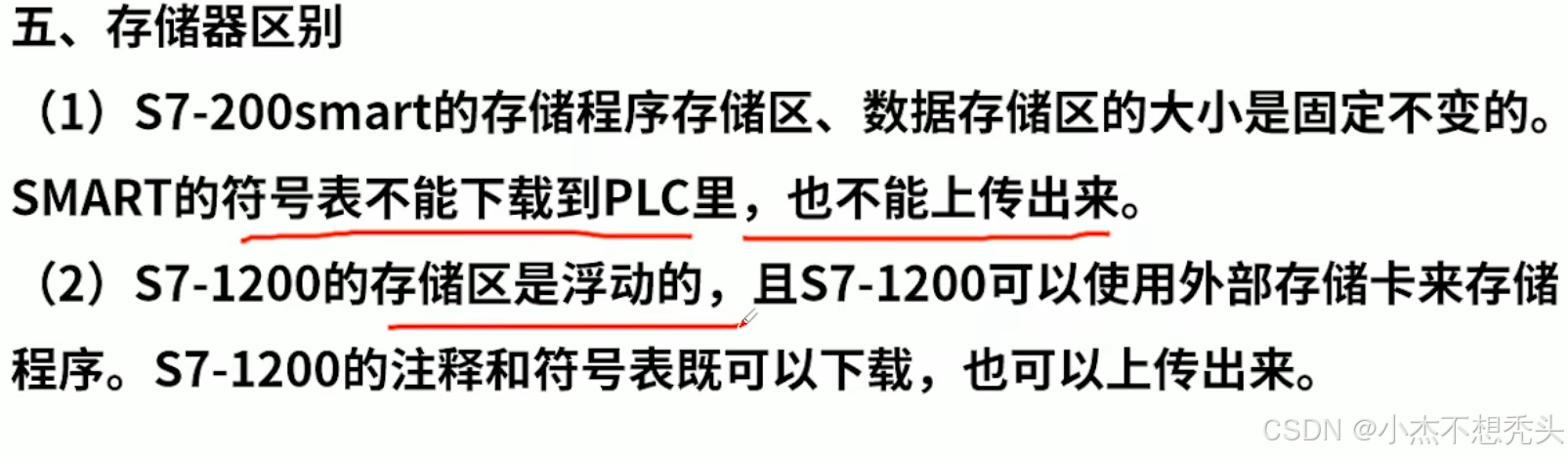

存储器
- S7-200 SMART：存储器容量相对较小，对于较复杂的程序和大量数据存储可能会受到一定限制;不变固定的,
- 注释不可以上传/下载.。
- S7-1200：提供更大的存储器空间，能够满足更复杂的控制任务和数据存储需求。可变的,I点也可以改,
- 注释可以上传/下载。[1200存储区](https://www.ad.siemens.com.cn/productportal/prods/s7-
程序结构
- S7-200 SMART：程序结构相对简单，主要采用主程序、子程序和中断程序。

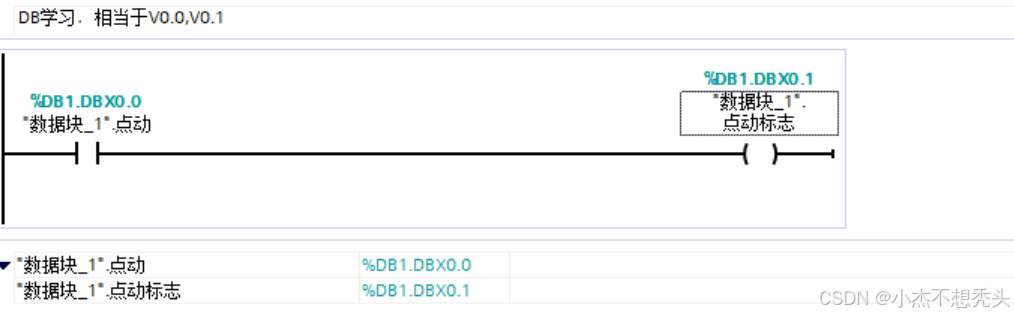

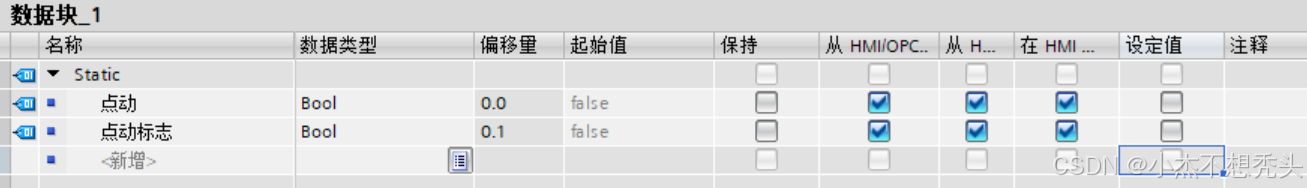

- S7-1200：支持更复杂的程序结构，如组织块（OB）、功能（FC）、功能块（FB)、DB等，程序的组织和管理更灵活。
数据类型
- S7-200 SMART：数据类型相对较少，基本能满足一般的控制需求。
- 小于10种。
- S7-1200：提供了更丰富的数据类型，包括复杂的数据结构，如数组、结构体等，便于处理复杂的数据。
- 90种左右。
定时器/计数器
- S7-200 SMART：定时器和计数器的数量和种类有限。3276.7s，
- S7-1200：提供更多类型和数量的定时器和计数器，满足更复杂的定时和计数需求。21天
