夏普红外传感器GP2Y0A02YKOF

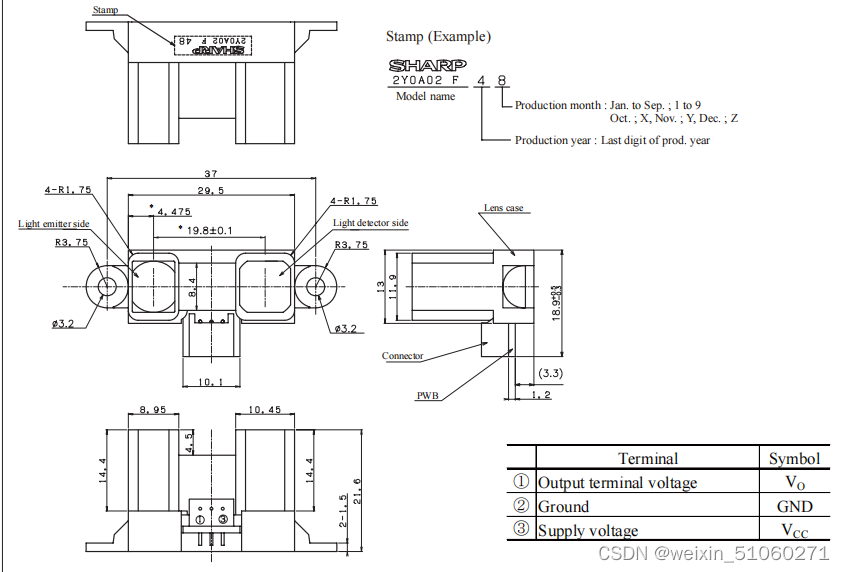

1、PCB封装绘制尺寸

2、功能引脚分布

1脚为模拟电压输出引脚

2脚为GND  3脚VCC

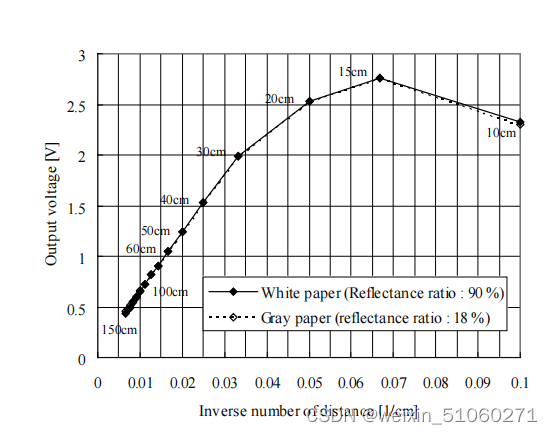

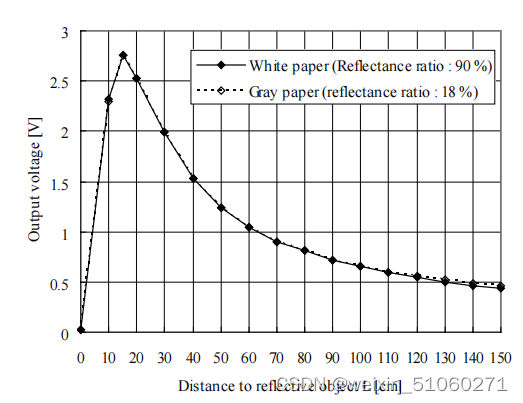

3、输出电压与实际距离关系图

注：手册提供的关系图只能作为参考，具体实际关系需根据实测效果拟合公式得出

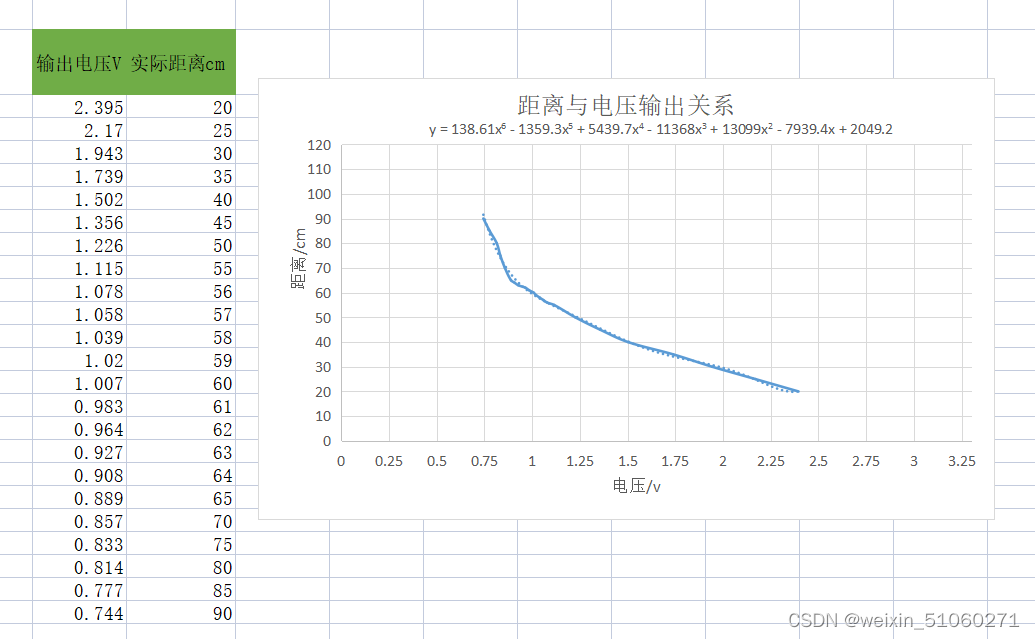

4、实测拟合距离公式方式

distemp=138.61*pow(Voltage,6)-1359.3*pow(Voltage,5)+5439.7*pow(Voltage,4)-11368*pow(Voltage,3)+13099*pow(Voltage,2)-7939.4*Voltage+2049.2;

5、注意事项

传感器的供电电压要稳定；摆放位置要与被测物体垂直；测量环境不能在太阳光和白炽灯直射下。
