74HC165使用说明

74HC165使用说明

74HC165简介

74HC165是一种串并行输入/串行输出的8位移位寄存器，由NXP公司推出。它具有8个输入引脚和8个输出引脚，可以通过串行输入获得8位并行输出。
74HC165采用并行和串行两种输入方式，输入数据可以通过Q7引脚进行串行输出，并通过时钟信号控制数据的传输。

74HC165引脚及功能

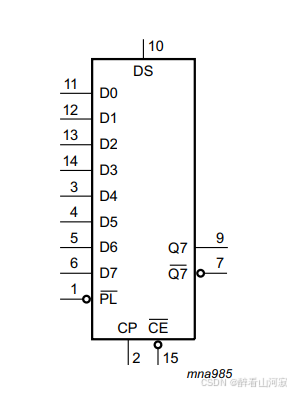

74HC165是一个8位并行输入串行输出移位寄存器。它有16个引脚，其引脚图如下所示：

Symbol	Pin	Description
/PL	1	并行输入控制（低电平有效）
CP	2	时钟信号输入（上升沿触发）
/Q7	7	互补串行输出
GND	8	接地
Q7	9	串行输出
DS	10	串行输入
D0-D7	11,12,13,14,3,4,5,6	并行输入
/CE	15	时钟使能（低电平有效）
VCC	16	电源

74HC165控制

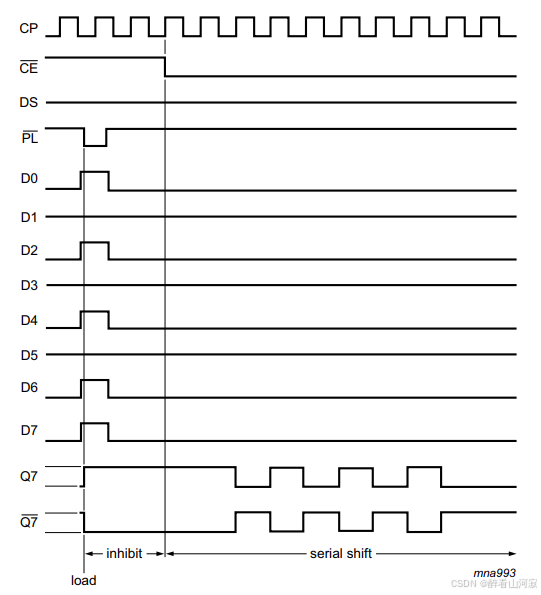

控制时序图

采样（PL 低）

当PL为低电平时，移位寄存器处于采样状态：它读取引脚D0…D7 并存储它们。从D0到D7口输入的并行数据将被异步地读取进寄存器内，它还在Q7引脚中输出D7的值（因此Q7 == D7）。

换档（PL高电平）

当PL为高电平时，移位寄存器处于采样状态。它保留了从输入中读取的值，并允许您通过Q7引脚一次读取一位。您可以通过脉冲CP（串行时钟）上升沿来读取下一位，依次读取D7-D0的数据。

串行输入（级联）

以DS串行输入为信号源，PL为高电平，每一次时钟上升沿，输出寄存器Q0~Q7的数据向高位移动一位，DS的数据替代原本Q0的数据，Q7原本的数据溢出。
