Activiti详细介绍

1 Activiti介绍

Alfresco软件在2010年5月17日宣布Activiti业务流程管理（BPM）开源项目的正式启动，其首席架构师由业务流程管理BPM的专家 Tom Baeyens担任，Tom Baeyens就是原来jbpm的架构师，而jbpm是一个非常有名的工作流引擎，当然activiti也是一个工作流引擎。

Activiti是一个工作流引擎， activiti可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言BPMN2.0进行定义，业务流程按照预先定义的流程进行执行，实现了系统的流程由activiti进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发维护成本。

官方网站：https://www.activiti.org/
在这里插入图片描述

2 准备工作

需要在Idea中安装Activiti插件，在比较老的教程中都推荐安装ActiBPM，但是这款插件最近一次更新是在2014年，在IDEA2020及之后的版本不支持该插件了。我们一般使用Activiti BPMN visualier。
安装步骤1：点击file->setting->plugins搜索Activiti BPMN visualier点击下载。

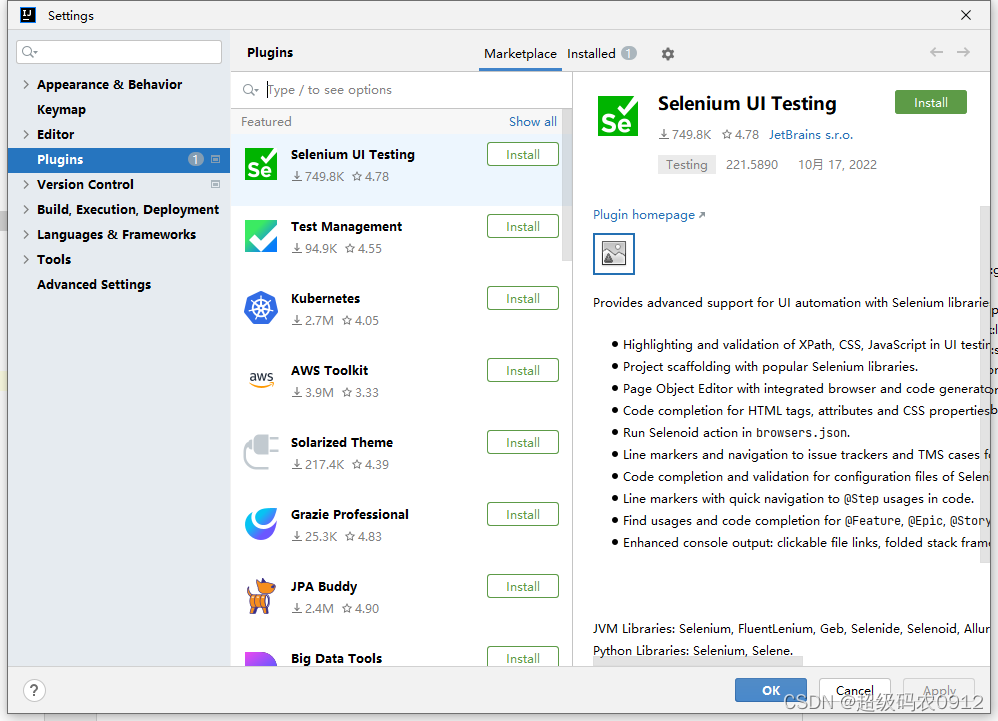

在这里插入图片描述

测试插件：

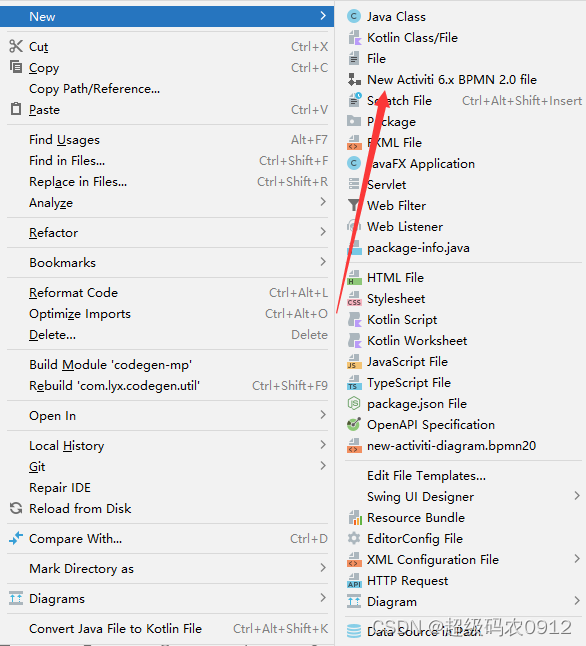

下载完成后重启idea，点击new->new Activiti2.0 BPMN file,然后点击生成的xml文件->vew BPMN(Activiti) Diagram进行建模

测试建模绘图工具：

3 通过java建库建表

Activiti支持的数据库如下(最低版本)：

h2:1.3.168
mysql :5.1.21
oracle:11.2.0.1.0
postgres:8.1
db2:DB2 10.1 using db2jcc4
mssql:2008 using sqljdbc4
我使用的是Mysql8，使用mysql创建数据库activiti:
CREATE DATABASE activiti DEFAULT CHARACTER SET utf8;

创建maven项目，导入依赖

        <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.1.0.M6</activiti.version>
        <activiti.cloud.version>7.1.0.M6</activiti.cloud.version>
        <spring.cloud.version>2020.0.0</spring.cloud.version>
        <spring.cloud.alibaba.version>2021.1</spring.cloud.alibaba.version>
        <hutool.version>5.5.8</hutool.version>
        <mysql.version>8.0.19</mysql.version>
        <druid.version>1.2.4</druid.version>
        <mybatis-plus.version>3.4.3</mybatis-plus.version>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <mybatis.version>3.4.5</mybatis.version>
        <junit.version>4.12</junit.version>
        <commonsio.version>2.6</commonsio.version>
        <dbcp.version>1.4</dbcp.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- mybatis -->
        <dependency>
            <groupId>com.lyx</groupId>
            <artifactId>common-mybatis-plus</artifactId>
            <version>1.0.0</version>
        </dependency>
        <!-- 链接池 -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>${dbcp.version}</version>
        </dependency>
        <dependency>
            <groupId>commons-io</groupId>
            <artifactId>commons-io</artifactId>
            <version>${commonsio.version}</version>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>${junit.version}</version>
        </dependency>
        <!-- log start -->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>${log4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
    </dependencies>
    <repositories>
        <repository>
            <id>alfresco</id>
            <name>Activiti Releases</name>
            <url>https://artifacts.alfresco.com/nexus/content/repositories/activiti-releases/</url>
            <releases>
                <enabled>true</enabled>
            </releases>
        </repository>
    </repositories>

创建activiti配置文件activiti.cfg.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
                    http://www.springframework.org/schema/contex
                    http://www.springframework.org/schema/context/spring-context.xsd
                    http://www.springframework.org/schema/tx
                    http://www.springframework.org/schema/tx/spring-tx.xsd">

    <!-- 这里可以使用 链接池 dbcp-->
    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
        <property name="driverClassName" value="com.mysql.cj.jdbc.Driver" />
        <property name="url" value="jdbc:mysql://127.0.0.1:3306/activiti?nullCatalogMeansCurrent=true&amp;serverTimezone=GMT%2B8&amp;nullCatalogMeansCurrent=true" />
        <property name="username" value="root" />
        <property name="password" value="${数据库密码}" />
        <property name="maxActive" value="3" />
        <property name="maxIdle" value="1" />
    </bean>

    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!-- 引用数据源 上面已经设置好了-->
        <property name="dataSource" ref="dataSource" />
        <!-- activiti 数据库表处理策略 -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

创建单元测试，通过配置文件创建流程引擎

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

/**
 * @author 黎勇炫
 * @date 2022年10月20日 22:05
 */
public class TestActiviti {
    @Test
    public void testActiviti(){
        //创建ProcessEngineConfiguration
        ProcessEngineConfiguration configuration =
                ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
        //通过ProcessEngineConfiguration创建ProcessEngine，此时会创建数据库
        ProcessEngine processEngine = configuration.buildProcessEngine();
        System.out.println(processEngine);
    }
}
