Arduino防盗窃装置:打造简易安全系统的DIY项目
在当今社会,安全问题越来越受到人们的重视。无论是家庭、办公室还是公共场所,都需要有效的安全措施来保护我们的财产和人身安全。今天,我将向大家介绍一个有趣的DIY项目——Arduino防盗窃装置。这个项目利用Arduino Uno和超声波传感器,能够检测物体的移动并触发报警,非常适合用于简单的安全系统。
基于Arduino的防盗窃装置
资料下载链接
项目背景与创意
随着科技的发展,越来越多的人开始尝试自己动手制作一些实用的小装置。Arduino作为一种开源的电子原型平台,因其灵活性和易用性,成为了许多爱好者的选择。通过Arduino,我们可以实现各种创意项目,而防盗窃装置正是其中之一。
这个防盗窃装置的核心是Arduino Uno,它是一款功能强大的微控制器,能够处理各种传感器输入并控制输出设备。超声波传感器则用于检测物体的距离变化,当检测到距离变化超过一定阈值时,装置会触发报警。此外,装置还配备了按钮、蜂鸣器和闪烁的LED灯,用于启动、解除报警以及提供视觉和听觉提示。
制作材料与工具
制作这个防盗窃装置所需的材料和工具如下:
- Arduino Uno:作为控制核心,负责处理传感器输入和控制输出设备。
- 超声波传感器:用于检测物体的距离变化。
- 触觉按钮:用于启动和解除报警。
- RGB LED灯:在报警时闪烁,提供视觉提示。
- 330Ω电阻:用于限制LED灯和按钮的电流。
- AA电池盒:为Arduino Uno和组件提供电源。
- 跳线和面包板:用于连接各个组件,无需焊接。
- 公对母线:用于延长板与RGB LED之间的连接。
- 微伺服电机:为装置增加运动功能。
- 3D打印机:用于打印线和板的外壳(可选)。

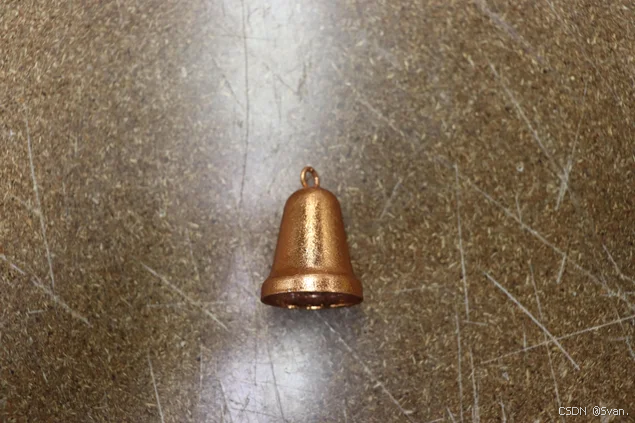

- 铃铛和钉子/延长件:用于产生噪音(可选)。
- 热熔胶/胶带:用于固定外壳部件。
- 线/绳:用于将铃铛悬挂在支架上(可选)。
制作步骤

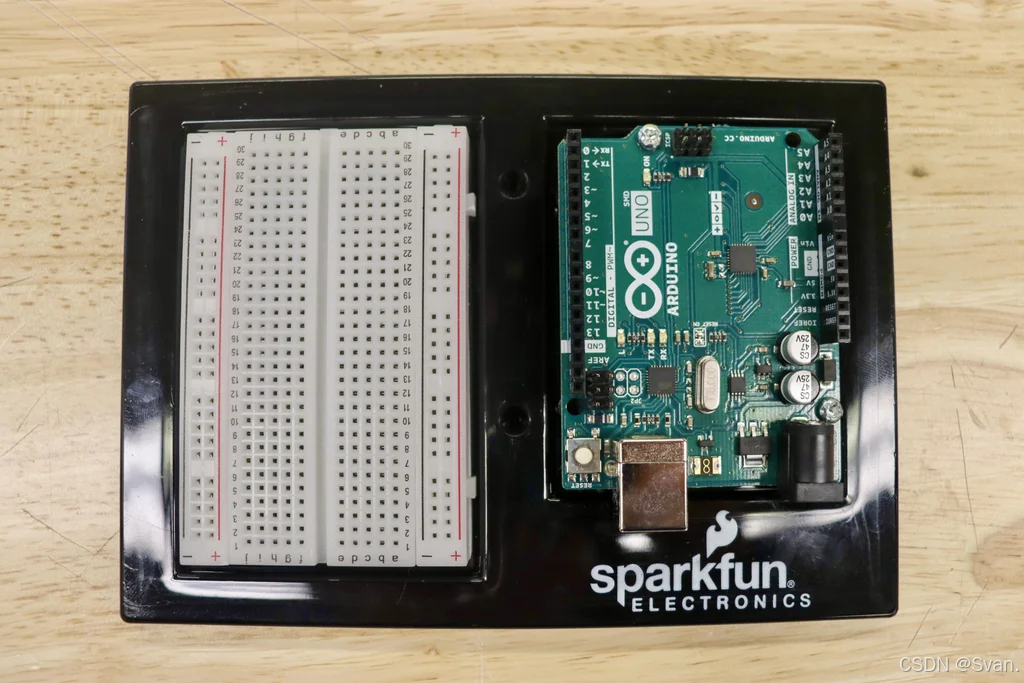

步骤一:准备材料
首先,根据上述列表收集所有必要的材料。确保所有组件都已准备好,以便后续步骤能够顺利进行。

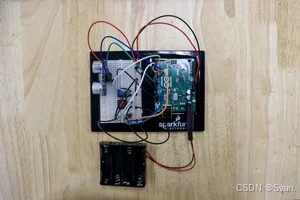

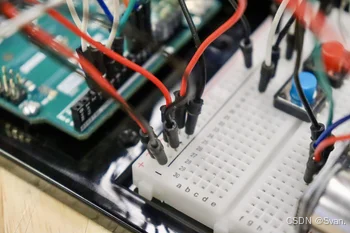

步骤二:电源连接

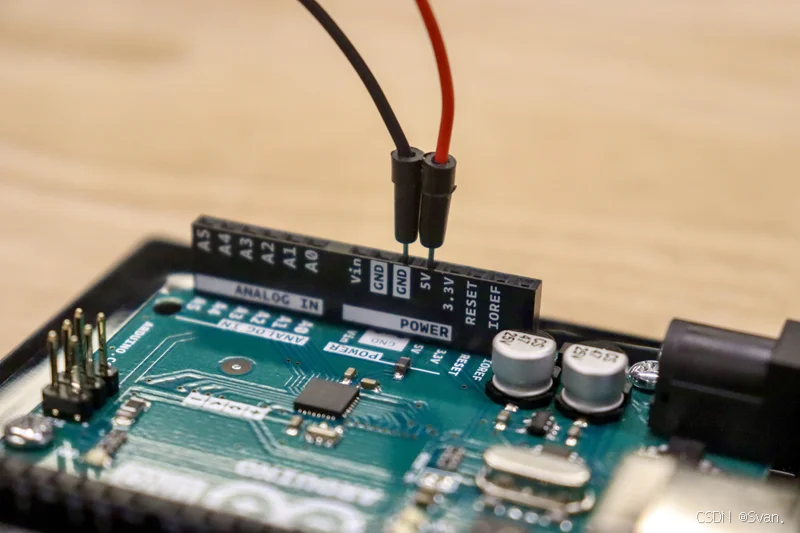

- 连接Arduino Uno:
- 将Arduino的5V引脚连接到面包板的正极(5V)轨道。
- 将Arduino的GND引脚连接到面包板的地(GND)轨道。
- 如果使用电池供电,确保AA电池盒连接到Arduino的5V和GND引脚。

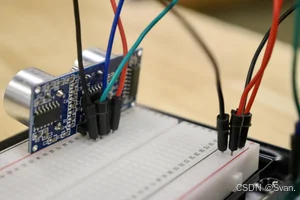

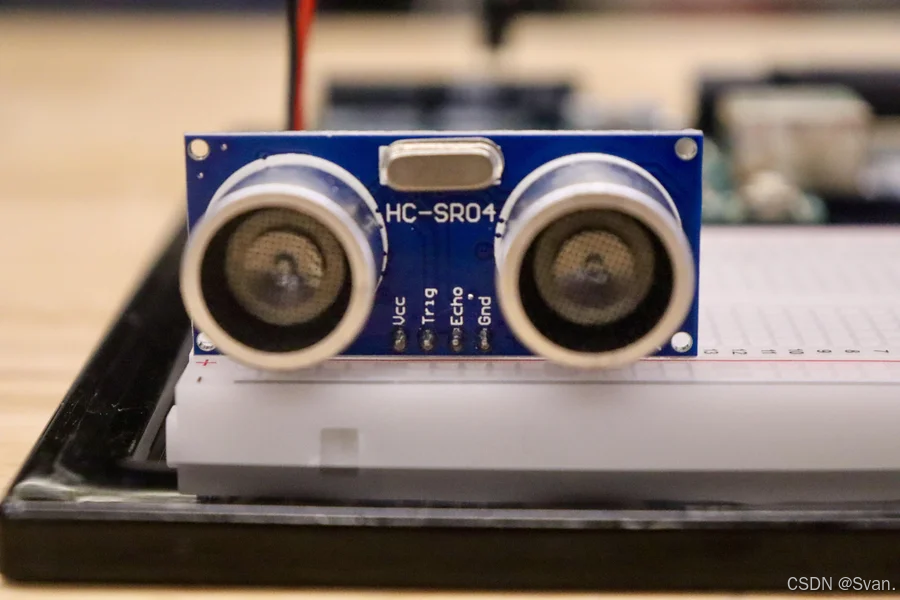

步骤三:超声波传感器连接
- 连接超声波传感器:
- 将超声波传感器连接到Arduino的J24(VCC)、J23(TRIG)、J22(ECHO)、J21(GND)引脚。
- 传感器应面向远离板的方向。

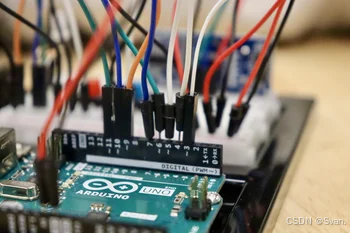

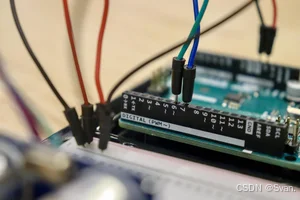

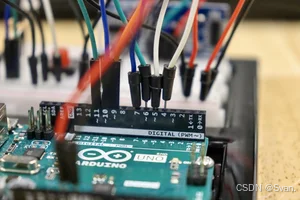

- Arduino和面包板布线:
- TRIG → 数字引脚7
- ECHO → 数字引脚6
- VCC连接到5V轨道
- GND连接到GND轨道

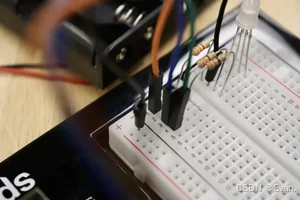

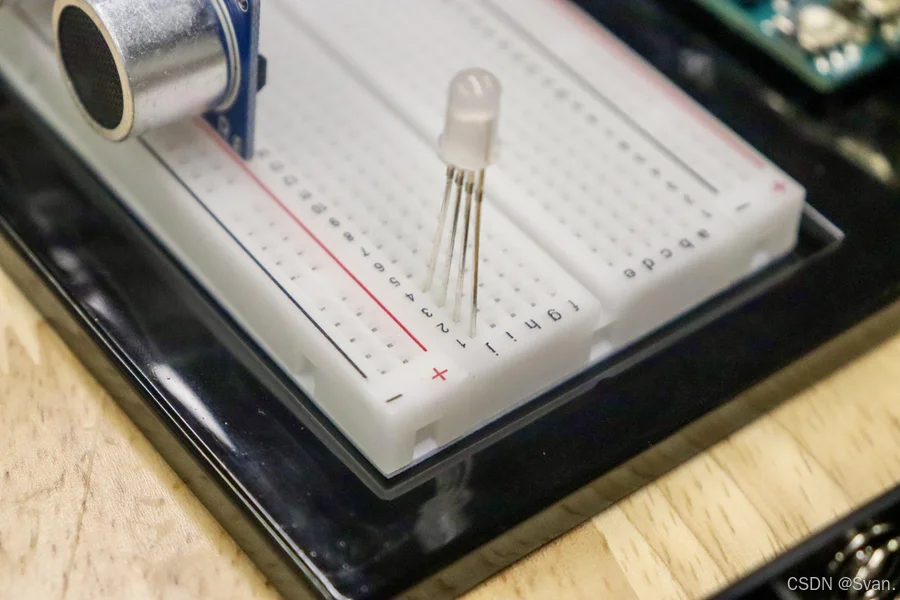

步骤四:RGB LED连接
- 连接RGB LED:
- RGB LED与面包板的连接是临时的(如图所示)。
- 将每个公对母连接线连接到RGB LED的引脚。
- 将LED的公对母线连接到J1、J2(GND长脚)、J3和J4引脚。
- 在面包板上将电阻连接到LED:
- 电阻1:F1连接到E1(连接到Arduino引脚9)(线A1连接到引脚9)
- 电阻2:F3连接到E3(连接到Arduino引脚10)(线A3连接到引脚10)
- 电阻3:F4连接到E4(连接到Arduino引脚11)(线A4连接到引脚11)
- 将RGB LED的公共阴极(GND引脚)连接到面包板的地轨道。线(A2连接到(-)GND)

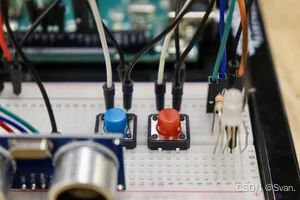

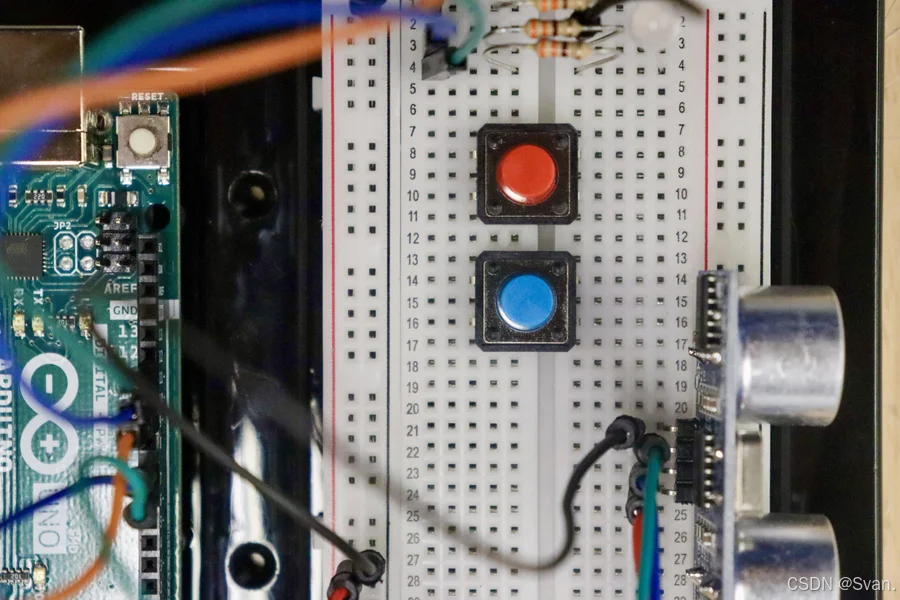

步骤五:触觉按钮连接
- 连接按钮:
- 按钮1(红色):F8、F10、C8、C10
- 将一侧连接到Arduino的(-)GND。(线A8连接到GND)
- 将另一侧连接到Arduino的数字引脚5。(线A10连接到GND)
- 按钮2(蓝色):F14、F16、C14、C16
- 将一侧连接到Arduino的(-)GND。(线A14连接到GND)
- 将另一侧连接到Arduino的数字引脚4。(线A16连接到GND)
- 按钮1(红色):F8、F10、C8、C10

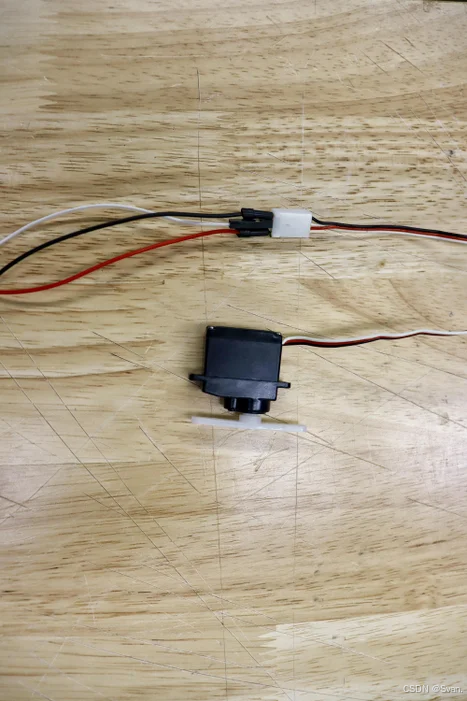

步骤六:微伺服电机连接
- 连接微伺服电机:
- 将伺服电机的信号引脚连接到Arduino的数字引脚3。(白色线)
- 将电源(VCC)引脚连接到面包板的5V轨道。(红色线)
- 将地(GND)引脚连接到面包板的GND轨道。(黑色线)
步骤七:下载代码
为了使Arduino能够在没有连接到计算机的情况下独立运行,我们需要将代码下载到Arduino的内存中。以下是代码下载的步骤:
- 将Arduino板连接到设备的HDMI端口(计算机/笔记本电脑)。
- 下载Arduino IDE应用程序。
- 在应用程序中选择Arduino Uno。
- 点击左上角的勾号(验证)和箭头(上传)按钮以运行代码。
以下是Arduino防盗窃装置的代码:
#include <Servo.h>
Servo myservo;
float getDistance();
float distance;
float initialDistance;
float thresholdDistance = 0.5;
bool isArmed;
bool alarmTriggered;
int trigPin = 7;
int echoPin = 6;
int startButtonPin = 5;
int disarmButtonPin = 4;
int servoPin = 3;
int redpin = 9;
int bluepin = 10;
int greenpin = 11;
float getDistance() {
long duration;
float currentDistance;
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH);
currentDistance = (duration * 0.034) / 2;
return currentDistance;
}
void setup() {
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
pinMode(startButtonPin, INPUT_PULLUP);
pinMode(disarmButtonPin, INPUT_PULLUP);
pinMode(redpin, OUTPUT);
pinMode(bluepin, OUTPUT);
pinMode(greenpin, OUTPUT);
myservo.attach(servoPin);
myservo.write(100);
isArmed = false;
alarmTriggered = false;
}

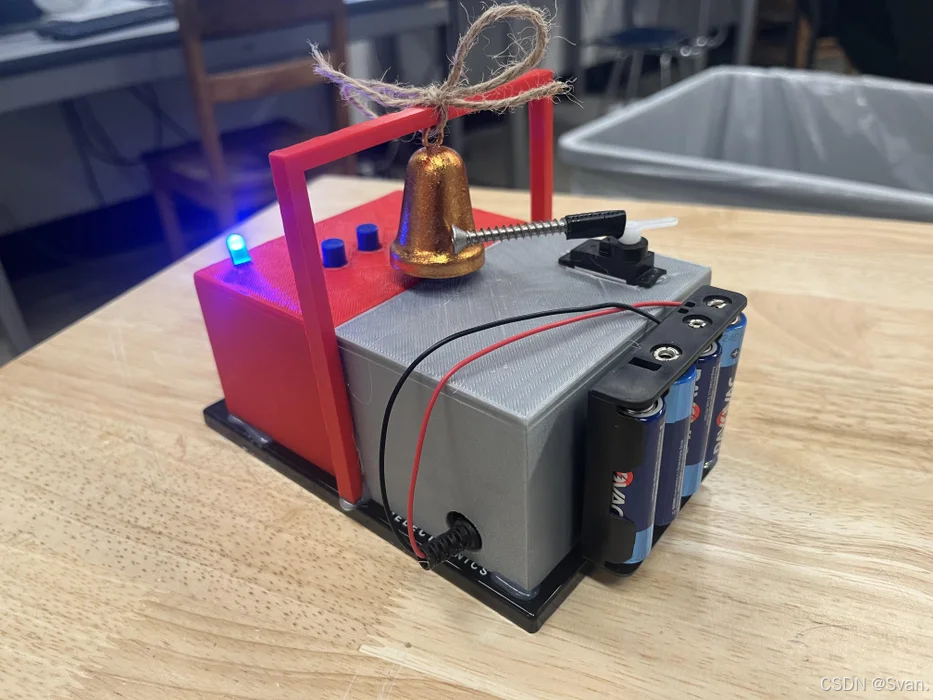

步骤八:展示效果
希望你喜欢这个项目,并在构建过程中找到乐趣!如果你有任何问题或需要帮助,欢迎在评论区交流。
