3D 打印迷你气象站:打造你的桌面智能小助手
在当今数字化时代,人们对于获取信息的需求越来越高,尤其是那些能够实时提供生活相关数据的设备。今天,我将为大家介绍一个非常有趣的 DIY 项目——3D 打印迷你气象站。这个项目不仅能够满足你对实时天气信息的需求,还能展示时间、日期以及你最喜欢的名言警句。更重要的是,它是一个完全由你自己动手制作的桌面小装置,充满了科技感和个性化的魅力。
项目简介
这个迷你气象站是由 ROBO HUB 在 Instructables 上分享的,它是一个基于 Arduino 的桌面小工具,能够显示时间、日期、温度等重要信息,并且可以通过 Wi-Fi 实时更新天气数据。整个项目结合了 3D 打印技术和电子元件,非常适合有一定电子基础的爱好者尝试。即使你是初学者,按照教程也能轻松完成。
所需材料
在开始制作之前,我们需要准备以下材料和工具:
电子元件

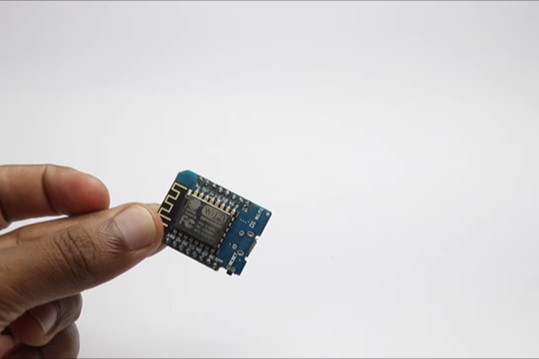

- Wemos D1 Mini:这是一个基于 ESP8266 的开发板,具有 Wi-Fi 功能,适合用于物联网项目。

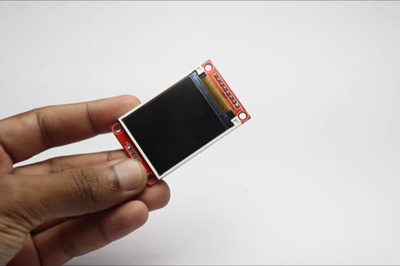

- ST7735 TFT 显示屏:这是一个小型的彩色液晶显示屏,能够清晰地显示各种信息。
- USB 数据线:用于给气象站供电。
- 跳线:用于连接各个电子元件。
- 面包板:方便我们搭建电路,无需焊接。
- 热熔胶或双面胶:用于固定元件。
3D 打印材料
- PLA 耗材(黑色和白色):用于打印气象站的外壳。
- 3D 打印机:用于打印外壳部件。
软件工具
- Arduino IDE:用于编写和上传代码到 Wemos D1 Mini。
- Ultimaker Cura 切片软件:用于将 3D 模型文件转换为打印机可以识别的 G-code 文件。
设计与 3D 打印
设计思路
这个气象站的设计非常简洁,主要由上下两部分组成:底座和顶盖。设计时考虑到了元件的标准尺寸,确保所有的电子元件都能完美地放置在其中。整个模型没有复杂的悬垂结构,因此在打印时不需要使用支撑结构,大大简化了打印过程。
3D 打印过程
- 模型设计:使用 Tinkercad 软件设计了气象站的外壳模型。Tinkercad 是一个非常易用的在线 3D 建模工具,适合初学者快速上手。你可以根据自己的需求调整模型的尺寸和形状。

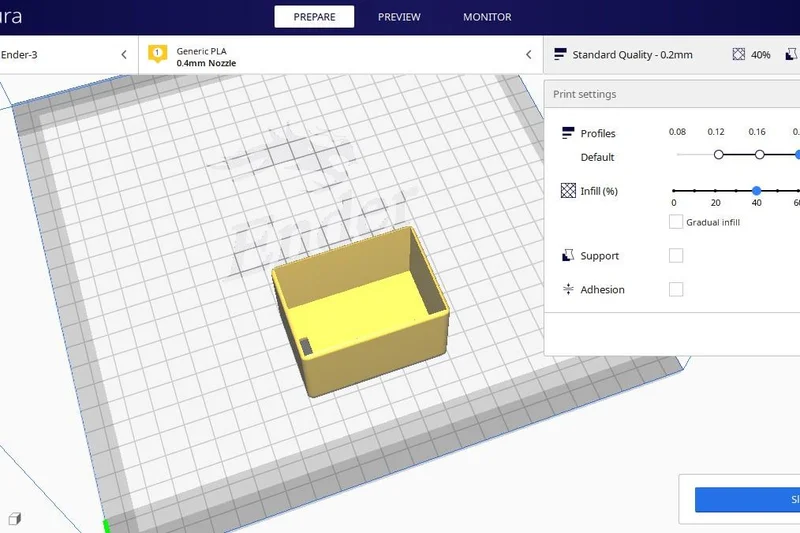

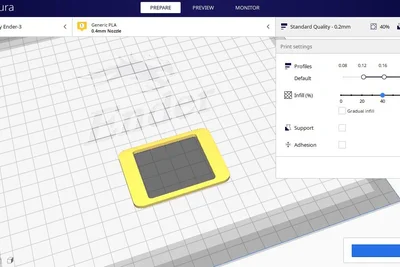

- 切片设置:将设计好的模型文件导出为 STL 格式,然后导入到 Ultimaker Cura 切片软件中。在切片软件中,你可以设置打印参数,如层高、填充密度等。建议使用默认的打印参数,以确保打印质量。
- 打印过程:将 PLA 耗材装入 3D 打印机,开始打印。整个打印过程大约需要 50 分钟,具体时间取决于你的打印机性能和设置的打印参数。打印完成后,检查模型是否有瑕疵,如有需要可以进行简单的清理。
如果你没有 3D 打印机,也可以使用硬纸板按照设计尺寸制作外壳,并用胶水固定,虽然效果可能没有 3D 打印的那么精致,但同样可以完成项目。
电路搭建与代码上传
电路连接
在搭建电路之前,我们需要先将代码上传到 Wemos D1 Mini 开发板。以下是详细的连接步骤:
-

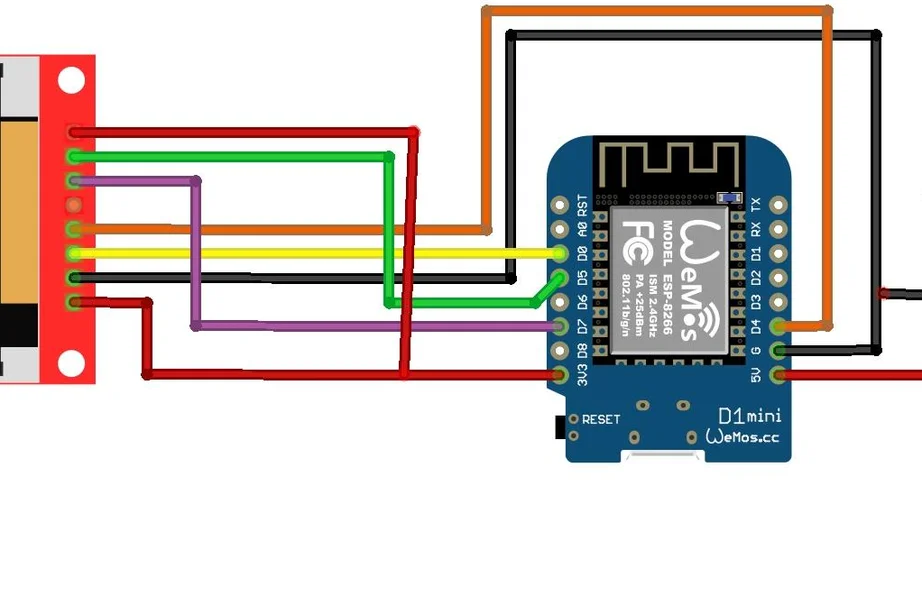

连接显示屏与开发板:
- 显示屏的 VCC 引脚连接到 Wemos D1 Mini 的 3.3V 引脚。
- 显示屏的 GND 引脚连接到 Wemos D1 Mini 的 GND 引脚。
- 显示屏的 CS 引脚连接到 Wemos D1 Mini 的 D8 引脚。
- 显示屏的 RST 引脚连接到 Wemos D1 Mini 的 D4 引脚。
- 显示屏的 DC 引脚连接到 Wemos D1 Mini 的 D2 引脚。
- 显示屏的 SDA(MOSI)引脚连接到 Wemos D1 Mini 的 D7 引脚。
- 显示屏的 SCK(时钟)引脚连接到 Wemos D1 Mini 的 D5 引脚。
-
连接电源:
- 将 USB 数据线的一端连接到 Wemos D1 Mini 的 USB 接口,另一端连接到电脑或其他 USB 电源设备。
- 将 USB 数据线的一端连接到 Wemos D1 Mini 的 USB 接口,另一端连接到电脑或其他 USB 电源设备。
代码上传
- 安装 Arduino IDE:从 Arduino 官方网站下载并安装 Arduino IDE。
- 安装 ESP8266 板管理器:在 Arduino IDE 中,打开“文件”->“首选项”,然后打开“工具”->“开发板”->“开发板管理器”,搜索并安装 ESP8266。
- 安装所需库:在 Arduino IDE 中,打开“草图”->“包含库”->“管理库”,搜索并安装以下库:
- Adafruit GFX Library
- Adafruit ST7735 Library
- ESP8266WiFi
- 上传代码:将提供的代码复制到 Arduino IDE 中,选择正确的开发板类型(Wemos D1 Mini)和 COM 端口,然后点击“上传”按钮。
以下是代码示例(部分代码):
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266HTTPClient.h>
#define TFT_CS 8
#define TFT_RST 4
#define TFT_DC 2
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";
void setup() {
tft.initR(INITR_BLACKTAB);
tft.setRotation(1);
tft.fillScreen(ST7735_BLACK);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
tft.setTextColor(ST7735_GREEN);
tft.setCursor(0, 0);
tft.println("Connected to WiFi");
}
void loop() {
// 获取天气数据
// 显示时间、日期和天气信息
}
添加电源

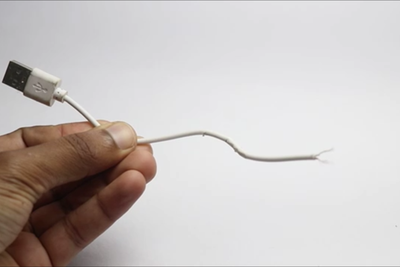

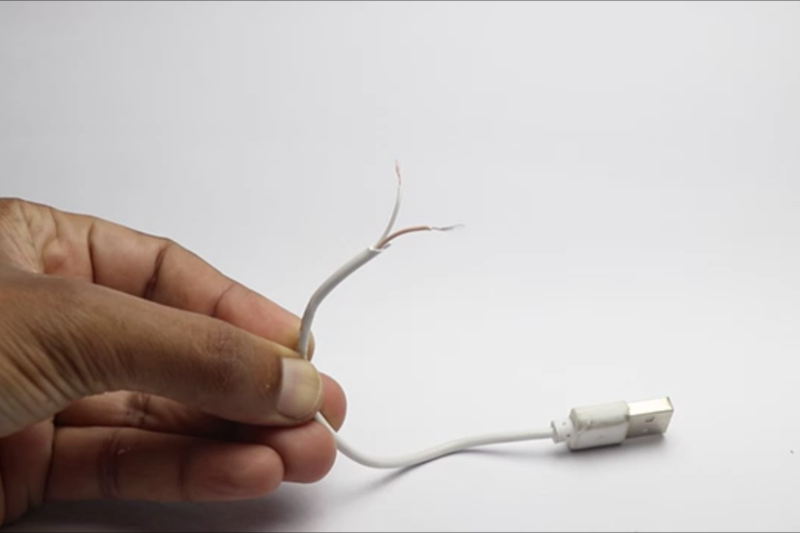

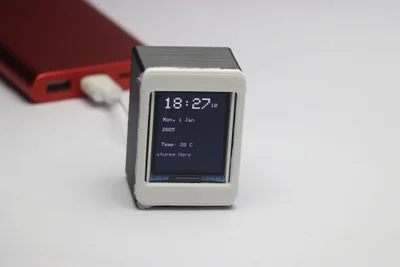

为了让这个气象站成为一个即插即用的设备,我们使用 USB 电源供电。将 USB 数据线的一端连接到 Wemos D1 Mini 的 USB 接口,另一端连接到电脑或其他 USB 电源设备。你也可以将 USB 数据线剪断,将电源线直接连接到面包板上的电源输入引脚,并用热熔胶固定接头,以防止松动。

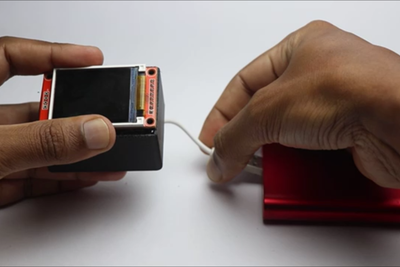

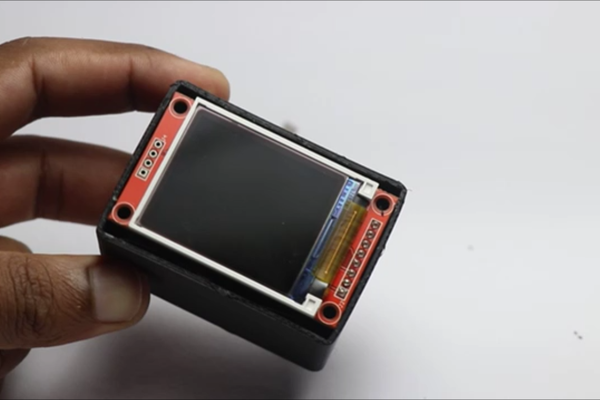

将所有电子元件放入底座中,并用热熔胶或双面胶固定,确保它们不会在使用过程中移动。最后,将顶盖安装到底座上,使用热熔胶密封,确保整个装置的稳定性。
使用方法

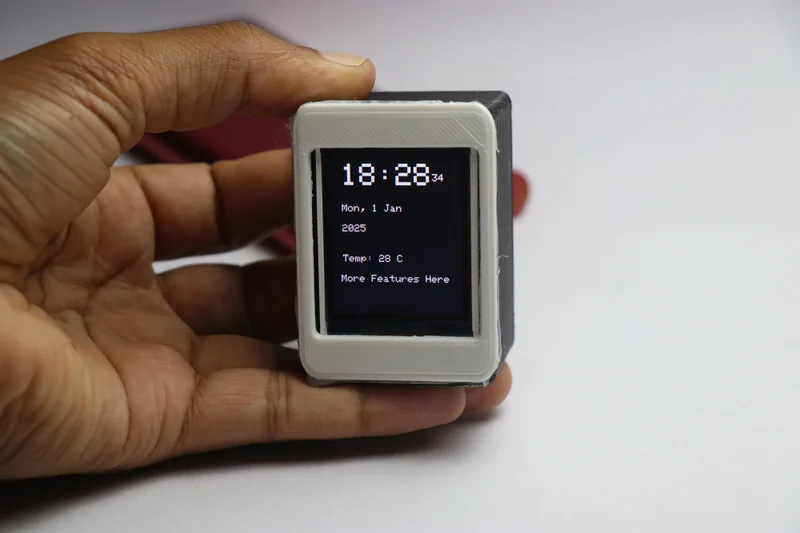

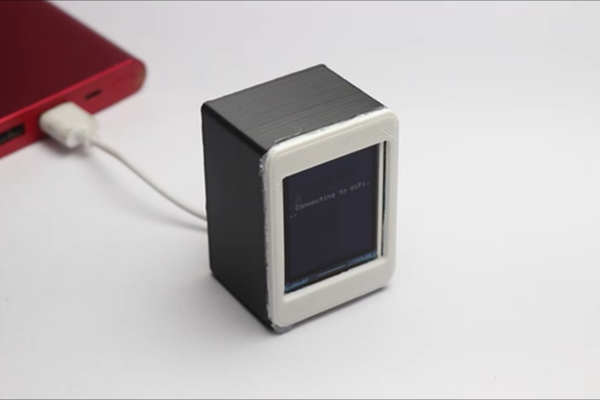

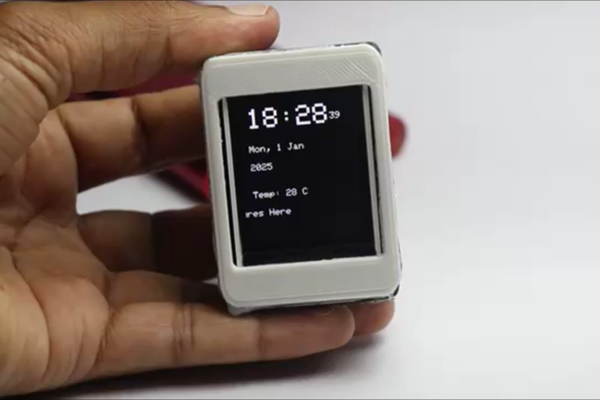

这个气象站的使用非常简单。只需将其连接到任何 USB 电源设备(如充电宝或电脑的 USB 接口),并确保 Wi-Fi 处于开启状态。设备连接到电源后,屏幕会短暂变为空白,然后开始搜索 Wi-Fi 网络。连接成功后,屏幕上会显示“WiFi connected”的状态。几秒钟后,你将看到实时的天气信息,包括时间、日期、温度等。
此外,这个气象站还预留了一个空白区域,你可以根据自己的需求添加其他功能,如湿度显示、名言警句等。你可以通过修改代码来实现这些功能,让气象站更加个性化。
项目扩展
这个项目不仅是一个实用的桌面小工具,还可以根据你的需求进行扩展和定制。以下是一些扩展建议:
- 添加湿度传感器:你可以添加一个 DHT11 或 DHT22 湿度传感器,通过修改代码将湿度数据实时显示在屏幕上。
- 显示新闻头条:通过调用新闻 API,将实时新闻头条显示在气象站的屏幕上。
- 添加语音播报功能:使用一个语音模块,如 ESP32-C3,为气象站添加语音播报功能,定时播报天气信息和时间。
- 美化外壳:你可以使用喷漆或贴纸来美化 3D 打印的外壳,使其更加符合你的个人风格。
总结
这个 3D 打印迷你气象站项目是一个非常有趣且实用的 DIY 项目,它不仅能够满足你对实时天气信息的需求,还能展示时间、日期以及你最喜欢的名言警句。通过这个项目,你可以学习到 3D 打印、电子电路搭建和 Arduino 编程的基础知识。更重要的是,你可以根据自己的需求对项目进行扩展和定制,让它成为你独一无二的桌面小助手。
希望这篇文章能够激发你的创造力,让你动手制作属于自己的迷你气象站。如果你在制作过程中遇到任何问题,欢迎在评论区留言,我会尽力为你解答。如果你已经完成了这个项目,也欢迎在评论区分享你的作品,让我们一起交流和学习!
最后,感谢 ROBO HUB 在 Instructables 上分享这个精彩的项目,让我们有机会制作出如此实用的桌面小工具。如果你喜欢这个项目,别忘了点赞和关注,我们下次再见!
希望你喜欢这个项目,并在构建过程中找到乐趣!如果你有任何问题或需要帮助,欢迎在评论区交流。
