实现的是不同vlan下的pc机可以访问不同vlan下的同一个服务器
hybrid:混合接口,综合了access和trunk接口的特点,更灵活。

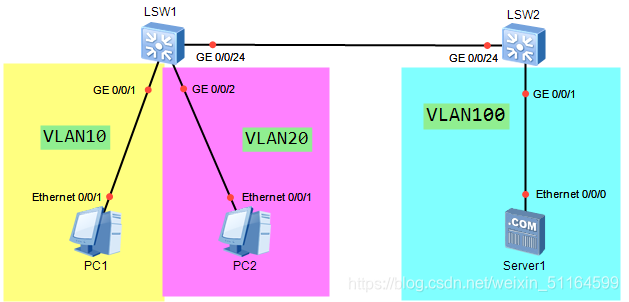

这次试验用ensp实现,拿出两台交换机(SW5700为例),两台pc,一台server,按照我的拓扑搭建。
配置思路:
1.把交换机lsw1,g0/0/1接口pvid改成 10,g0/0/2接口pvid改成20
2.把交换机lsw2,g0/0/1接口pvid改成 100
3.交换机在链接PC机的都是不带tag的,因为pc机不能识别tag。
4.交换机与交换机之间相连的链路,带不带标签都可以。
//把pvid修改成10,就相当于把此接口划分进vlan 10 。
开始配置:
pc1:IP地址:10.1.1.1 掩码 : 255.255.255.0
pc2:IP地址:10.1.1.2 掩码 : 255.255.255.0
server1 IP地址:10.1.1.100 掩码:255.255.255.0
交换机lsw1的配置:
