ADC按键（模拟按键）原理与应用

ADC按键（Analog-to-Digital Converter Key）是一种利用模拟电压检测来实现多个按键输入的电路设计。它通过单个ADC通道读取不同电压值，来判断哪个按键被按下，从而节省MCU的GPIO资源。

---

1. ADC按键的基本原理

ADC按键的核心思想是电阻分压，不同按键按下时，ADC引脚会检测到不同的电压值，MCU通过ADC采样并判断电压范围来识别按键。

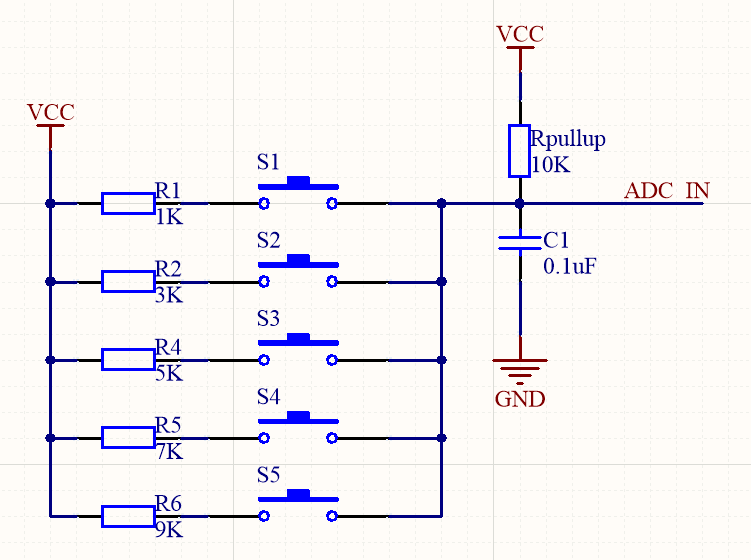

典型电路结构

• R1, R6, R3,R4,R5 是分压电阻（通常不同阻值）。

• Rpullup 是上拉电阻（可选，防止悬空时ADC读数不稳定）。

• S1, S2, S3,S4,S5 是按键，按下时会将对应的电阻接地，改变ADC_IN的电压。

---

2. ADC按键的工作方式

• 无按键按下：ADC_IN 电压接近 VCC（由于上拉电阻）。

• 按下 Key1：ADC_IN 电压由 R1 和 Rpullup 分压决定。

• 按下 Key2：ADC_IN 电压由 R2 和 Rpullup 分压决定。

• 以此类推，MCU通过ADC采样值判断哪个按键被按下。

示例计算（假设 VCC = 3.3V，Rpullup = 10kΩ）

按键	分压电阻 (R)	ADC电压 (V)	ADC值 (12-bit, 0-4095)
Key1	1kΩ	0.3V	~372
Key2	2kΩ	0.55V	~682
Key3	3kΩ	0.75V	~930
无按键	∞ (开路)	3.3V	4095

MCU只需比较ADC值落在哪个范围，即可判断按键状态。

---

3. ADC按键的优缺点

✅ 优点

• 节省GPIO：多个按键只需1个ADC通道。

• 电路简单：仅需电阻和按键，无需复杂扫描电路。

• 扩展性强：可支持更多按键（如矩阵ADC按键）。

❌ 缺点

• 抗干扰能力较弱：电压波动可能导致误判（需软件滤波）。

• 按键数量受限：ADC分辨率限制（如12-bit ADC，合理支持5~10个按键）。

• 响应速度较慢：ADC采样需要时间，不适合高速按键检测。

---

4. 软件实现（示例代码，STM32 HAL库）

#define KEY_THRESHOLD_1 500 // Key1: ~372

#define KEY_THRESHOLD_2 800 // Key2: ~682

#define KEY_THRESHOLD_3 1000 // Key3: ~930

uint16_t Read_ADC_Key()

{

uint16_t adc_val = HAL_ADC_GetValue(&hadc1); // 读取ADC值

if (adc_val < KEY_THRESHOLD_1) return 1; // Key1

else if (adc_val < KEY_THRESHOLD_2) return 2; // Key2

else if (adc_val < KEY_THRESHOLD_3) return 3; // Key3 else return 0; // 无按键

}

---

5. 改进方案

• 软件去抖：增加延时或均值滤波，避免误触发。

• 动态校准：开机时记录无按键的基准电压，适应环境变化。

• 矩阵ADC按键：结合行扫描，支持更多按键（类似键盘扫描）。

---

6. 典型应用场景

• 遥控器、家电控制面板（按键较少）。

• 嵌入式设备的低成本输入方案。

• 需要减少GPIO占用的场景。

---

总结

ADC按键是一种低成本、节省IO的按键检测方案，适用于对实时性要求不高的场合。设计时需注意电阻匹配、ADC精度和软件滤波，以提高稳定性。
