Wincc 编辑颜色对应c脚本返回的十进制数

一、编辑界面颜色代码对应关系

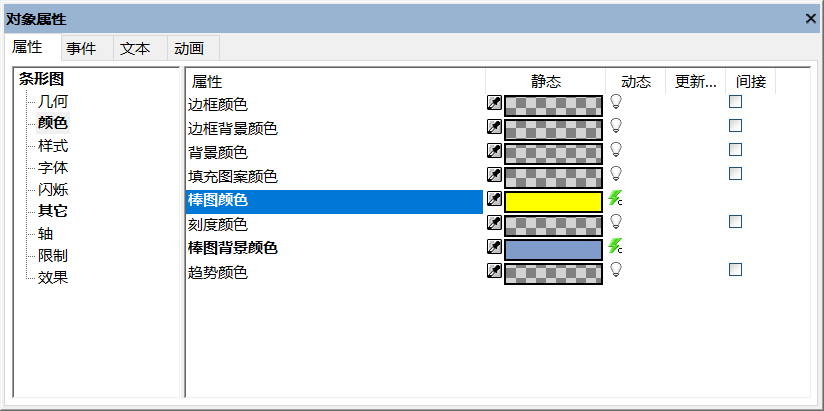

属性编辑界面

在对象的颜色编辑界面选择任意颜色，wincc都会显示出对应的HTML代码。

颜色编辑界面

此代码每两位的十六进制数分别对应RGB三种颜色的十进制数。

如此图，

R: 0x80 = 128

G: 0x9C = 156

B: 0xCA = 202

二、如何在c脚本中返回一个数值对应不同的颜色

将要返回颜色的RGB对应的十六进制数按BGR的顺序组合起来，再换算为十进制就是c脚本里需要返回的数值

以此图的墨蓝色为例

RGB: 80 9C CA

BGR: CA 9C 80

0xCA9C80 = 13278336

所以对应的c脚本数值就为13278336

在c脚本里直接返回该数值即可
