Altium Designer 导入logo完整过程（附图片处理及脚本文件）

在画PCB板子时有时我们想在板子上添加自己的LOGO，但是由于AD并不是一个做图软件，所以我们需要运行脚本将图片转换成线的叠加，达到绘制图形的目的。

一、前期图片处理

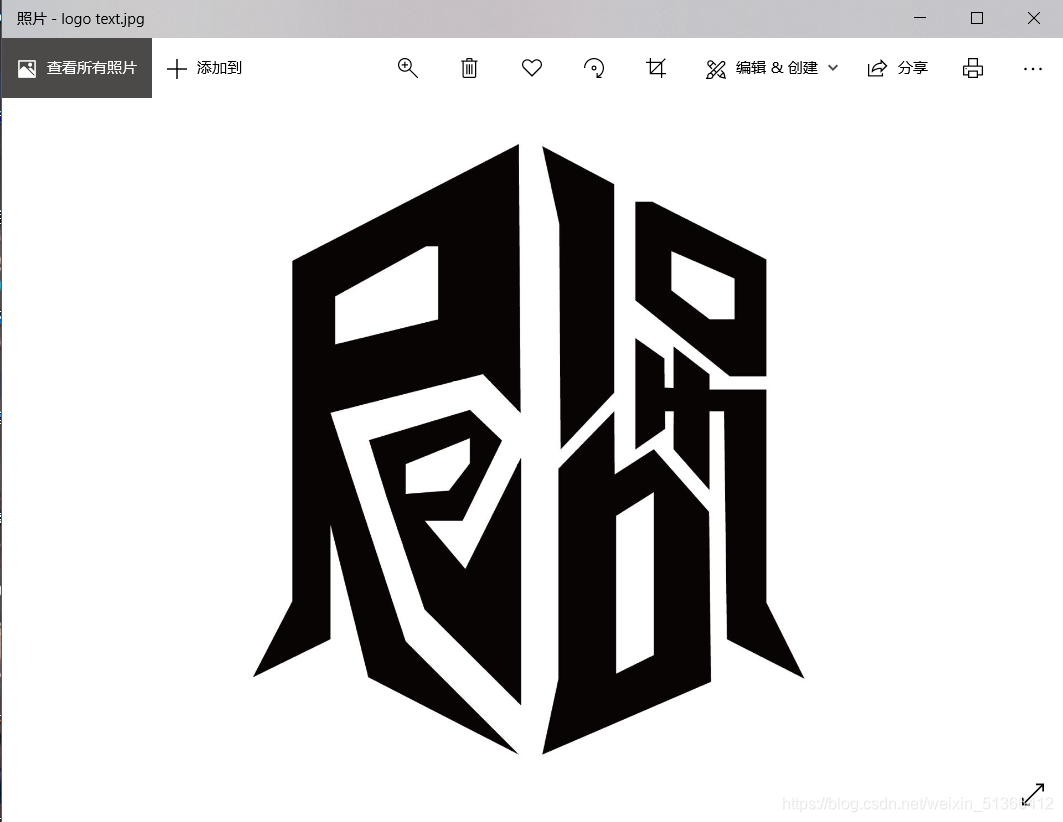

  1. 首先准备一张图片，以jpg格式为例

logo text

  1. 以WIN10自带画图软件打开，其它图片处理软件也可
    在这里插入图片描述

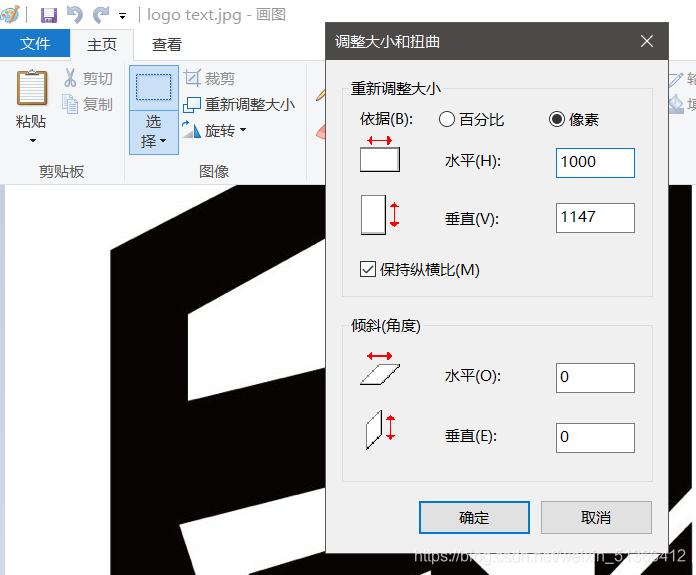

  2. 点击重新调整大小，每个像素对应AD内1mil单元，根据这个选择你要绘制的图像大小，比如1000*1147像素就对应AD内1000mil*1147mil大小
    在这里插入图片描述

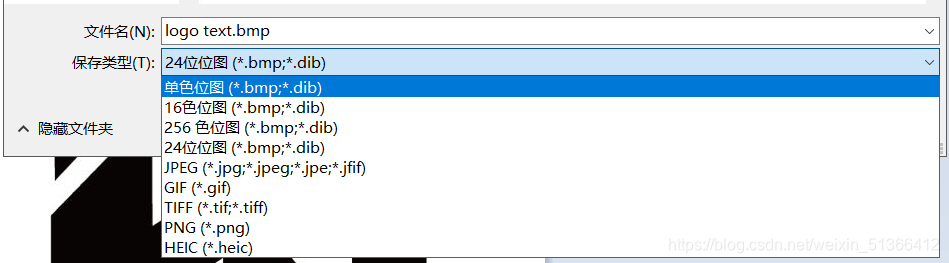

  3. 文件—>另存为—>BMP图片—>保存类型*单色位图
    在这里插入图片描述
    在这里插入图片描述

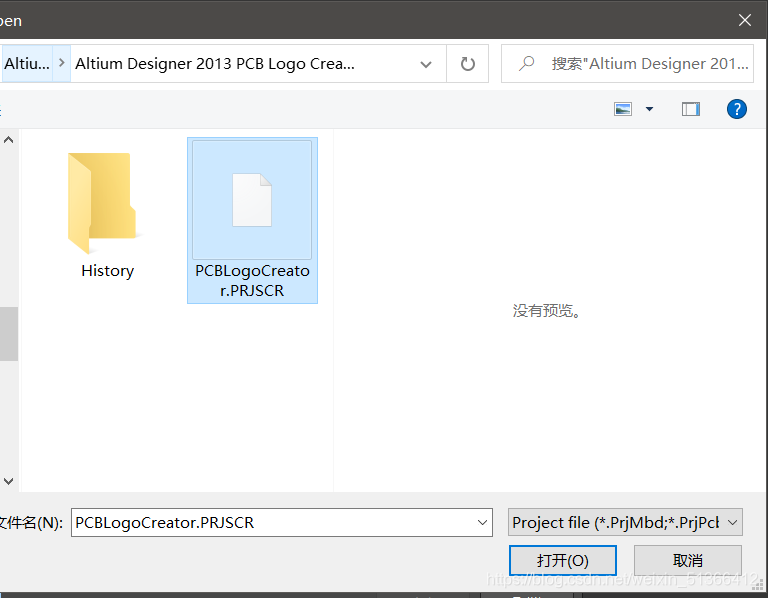

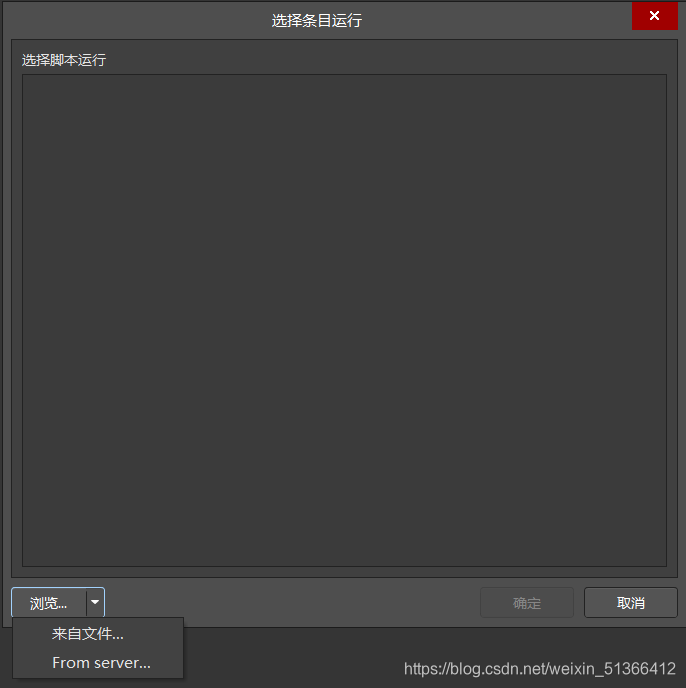

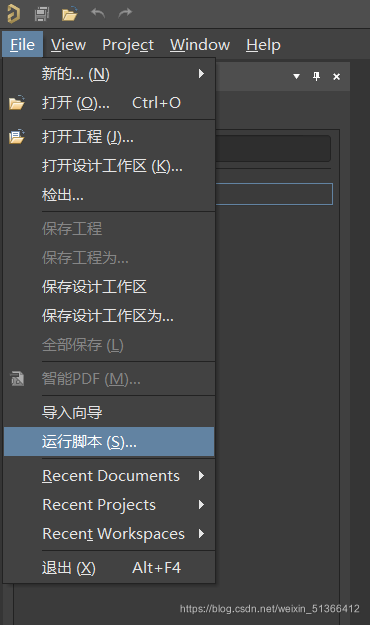

  4. 打开AD，运行脚本，打开如下图所示文件

下载AD脚本

链接: link.提取码：yyds
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

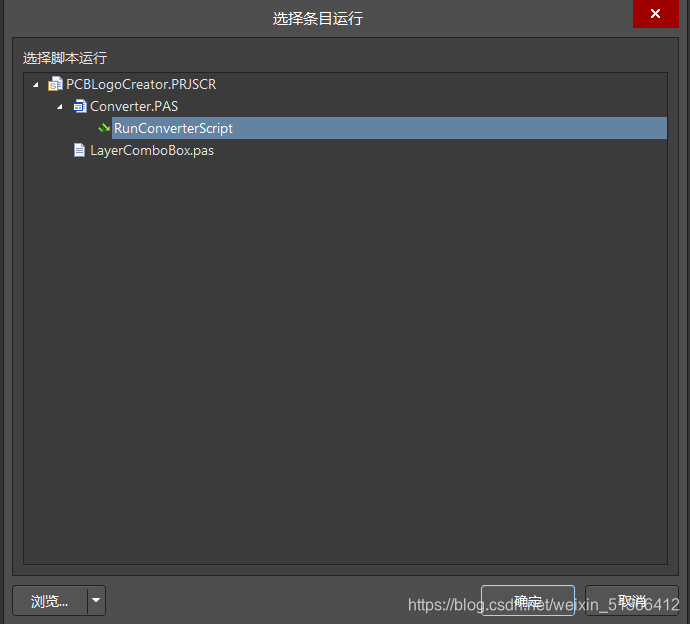

  1. 前面步骤无误的话要出现下图
    在这里插入图片描述

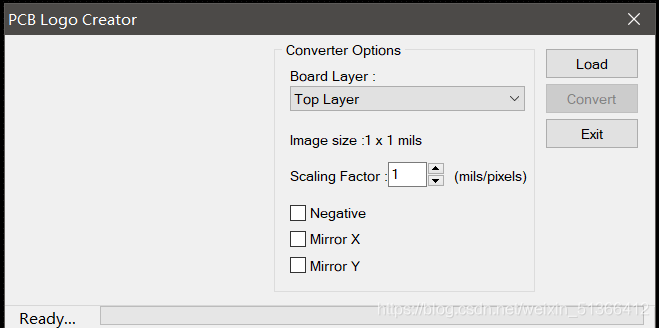

  2. 点击确认进入选项
    在这里插入图片描述在这里插入图片描述
    Board Layer 选择图层
    Scaling Factor 选择缩放倍数
    Negative 是否反色
    Mirror X X轴镜像翻转
    Mirror Y Y轴镜像翻转

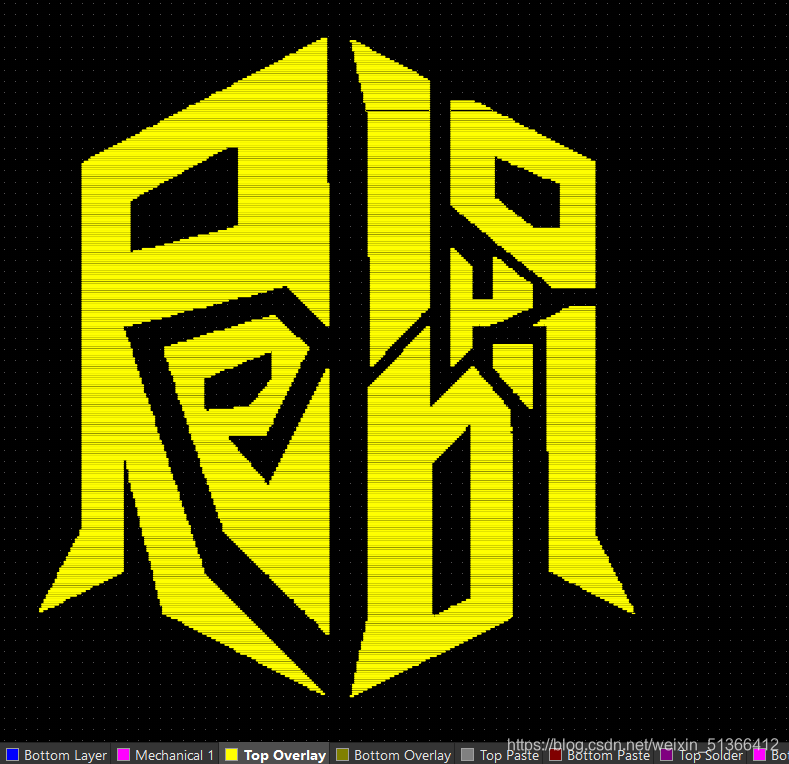

  3. 点击Load选择前面保存的图片，等载入完成后点击Convert，完成后导入LOGO成功
    在这里插入图片描述

大功完成！！
