蓝桥杯ADC081C201使用方法+数据手册解读之IIC通信协议和原理图-蓝桥杯ADC081

1.ADC081C021简介

ADC081C021 是TI公司生产的一款低功耗、单片、8 位模数转换器 （ADC），采用 2.7 至 5.5V 电源供电。该转换器基于逐次逼近寄存器架构，具有内部采样保持电路，可处理高达 11MHz 的输入频率。ADC081C021 采用单电源供电，该电源也用作参考。该器件具有一个 I2C 兼容串行接口，可在所有三种速度模式下工作，分别是Supports Standard (100kHz), Fast (400kHz), and High Speed (3.4MHz) Modes。

---

2. 原理图分析

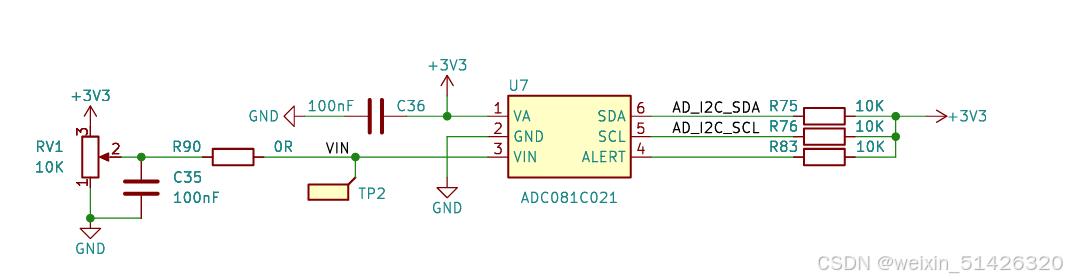

蓝桥杯FPGA竞赛开发板上使用的ADC 芯片为ADC081C021，在开发板4T/CT137X竞赛平台上的电路原理图如下：

原理图截取自4T官网

简单易懂，

VA 和GND是供电引脚，该电源也用作参考电压；

Vin就是模拟量输入引脚了，接了一个电位器实现对3.3V的分压，所以模拟量的输入范围是0V-3.3V；

ALERT是警报输出引脚，比如当输入的模拟量超出设定的阈值时，就会发出警报。

SCL和SDA就是本文要讲解的重点了，这是IIC通信的两个引脚，挂载在IIC总线上，SDA负责传输数据，SCL传输时钟信号。

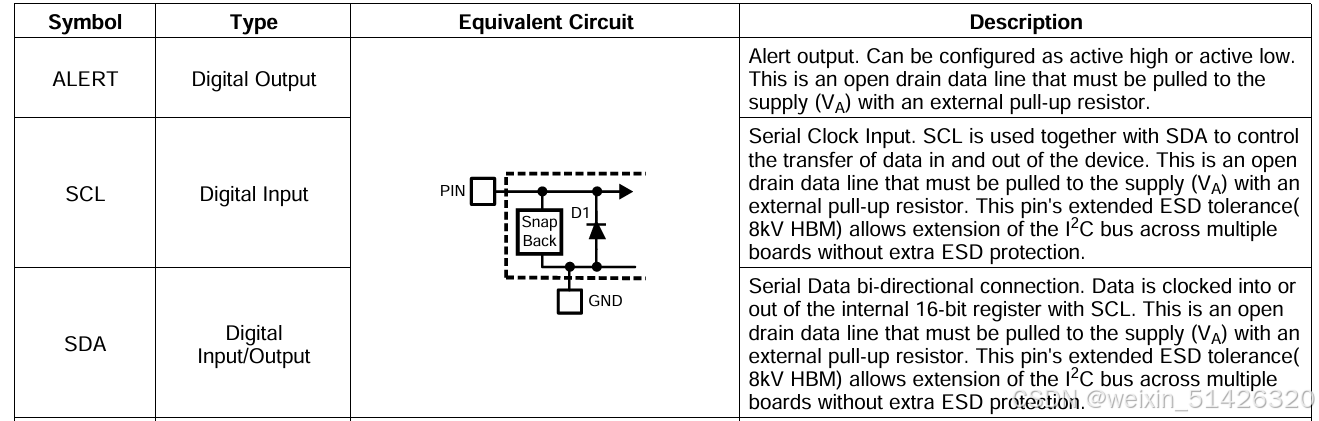

根据TI官方的数据手册（如下图），ALERT、SDA、SCL三个引脚都是开漏输出结构，所以不能主动输出高电平，只能把总线拉低。所以需要外接上拉电阻。这样就时为什么原理图上接了三个10K的电阻上拉到3V3.

另外需要注意的是，原理图上ALERT引脚并没有标记网络标签，说明这个信号没有传到FPGA或者其他处理器上，那么官方设计原理图时就舍弃了这个警报功能。所以接下来的讲解，将不再涉及ADC081C201的ALERT警报功能。简化了我们的工作量，点赞！

---

3.如何读取模数转换结果

电路原理图分析完，接下来看看通过IIC读取模数转换结果的操作流程。

硬件地址(从机地址)

4T开发板使用的是 ADC081C021的 SOT-6 封装版本，这个版本器件的硬件地址不可引脚配置，被设置为 1010_100；其他封装或其他系列的，可参见数据手册

读取转换结果的流程

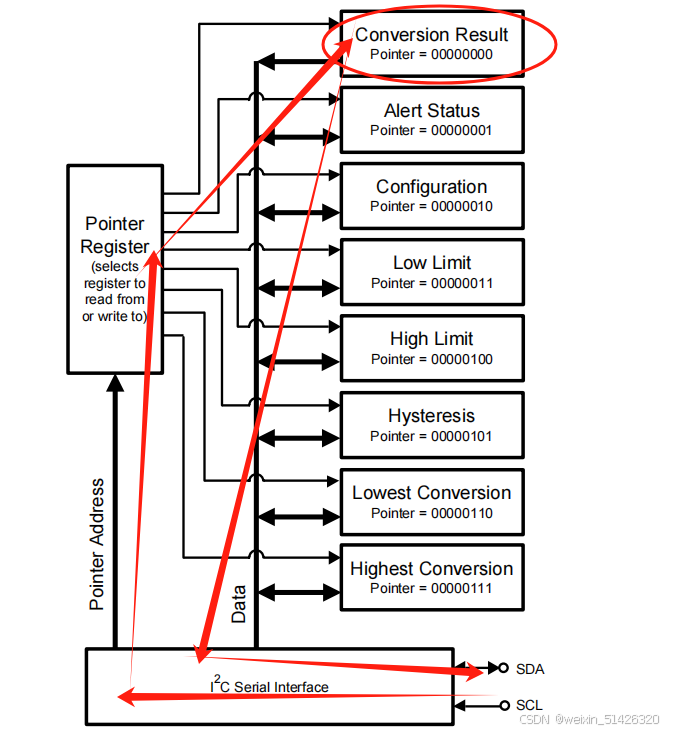

ADC081C021具有 8 个内部数据寄存器和 1 个地址指针寄存器（Poniter Register），如下图

 其中圈起来的Conversion Result就是存储模数转换结果的数据寄存器，其他数据寄存器暂时可以无须关心。根据这个图，如果需要读取转换结果，需要先通过IIC接口将指针寄存器配置为指向转换结果寄存器，然后发起IIC总线的读操作，即可读取这个寄存器的内容，图中用带箭头红线指示出了这个流程。

---

4.相关寄存器的构成

根据上面分析的流程，需要先了解地址指针寄存器（Poniter Register）和转换结果数据寄存器（Conversion Result）的构成。

指针寄存器（Poniter Register）

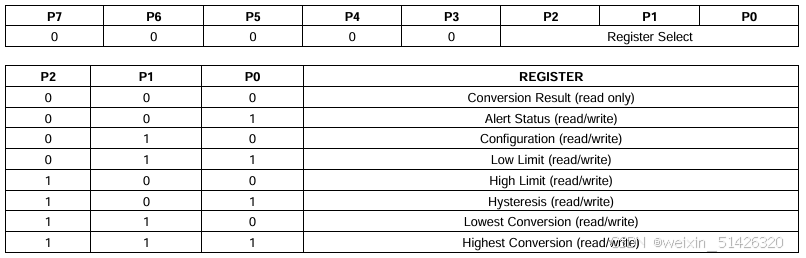

指针寄存器的内容如下：

可以看到，只需要将指针寄存器的内容配置为00h就指向了转换结果寄存器。

需要指出的是，当ADC081C201上电复位后，所有寄存器都会恢复到默认初值。而指针寄存器的默认初值就是00H，所以如果上电后用户没有修改过指针寄存器，则默认指向转换结果寄存器，那么最简单省事的办法是可以直接读取转换结果。这点很关键，为我们节省了工作量，点赞！这时是工作在普通模式（下文具体介绍）下的，如果需要其他模式，可以先通过指针寄存器指向有关配置寄存器并进行配置，本文为简便起见，不再讨论，感兴趣者可自行阅读。

在这种普通模式下，读取当前转换结果后自动启动下一次转换。所以每次读取的是上一次的转换结果，如果介意这一点的话，可以连续读取两次结果。这点很关键！

转换结果寄存器（Conversion Result）

转换结果寄存器是只读的，不可写入。默认值是0000h, 转换结果寄存器的具体内容如下：

从上表可以看出，转换结果寄存器是双字节的寄存器，共16bit，其中的D11:D4是我们关心的转换结果，是以二进制形式存储的8位数据，其中的D11数据最高位（MSB），D4是数据最低位（LSB）。8位转换结果被拆成了两半儿存在两个字节里。

---

5.读取AD转换结果的IIC时序

万事具备，接下来分析具体的时序！

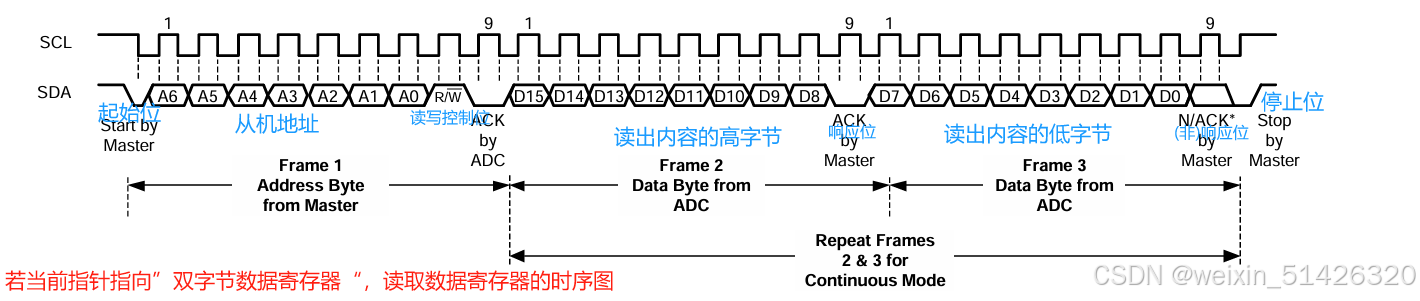

根据数据手册，读取两字节寄存器的时序如下：

至此，很清晰了。最简单方便的操作方法是，上电后，参照标准IIC协议的读写操作规定，直接发起I2C读操作，按照上图时序读取转换结果即可，还是很简单的。

因为8位转换结果被拆成了两半儿存在两个字节里，所以读出后两个字节后，还需要做一个拼接和转换操作，这也没啥难度。

先写这么多吧，有人需要的话，我再贴一个 verilog 代码。

---

6.其他

自动转换模式

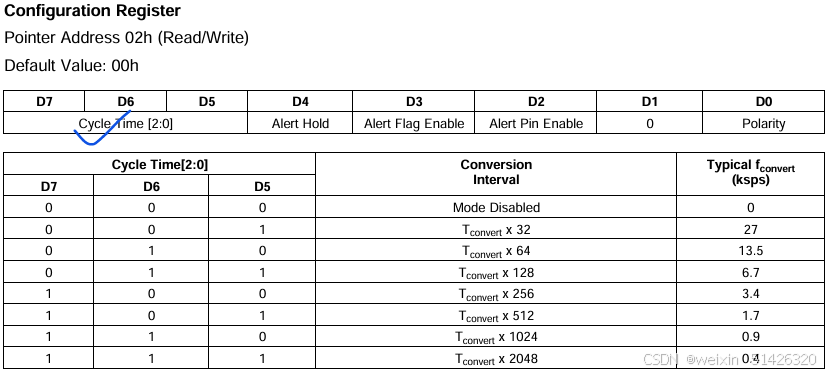

正文结束，接下来提一下ADC081C201数据手册里提到的稍微高级一点的操作：自动转换模式（AUTOMATIC CONVERSION MODE），这个模式是通过配置地址为02h的Configuration Register来实现的，见下表：

当其中的Cycle Time不为0时，按照设定的周期启动自动转换，这样很方便精确控制。若有需要，可了解下，本文不再深入探讨。

读出速度限制

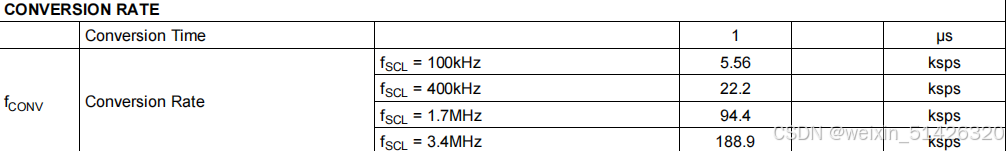

Conversion Time 表现如下，所以不要读取太块，否则会导致不能正确响应，或浪费处理器资源。

此外还要注意Throughput Rate最大为188.9 ksps (Max)，是两个连续转换开始之间所需的最小时间，它是采样时间加上转换时间。


本文部分数据参考自：

ADC081C021 数据表、产品信息和支持 | 德州仪器 TI.com.cn

4T-FPGA 设计与开发竞赛实训平台

若本文有不当之处，请您斧正，谢谢！

感谢阅读，希望对您有帮助，请点个赞吧，若有其他问题欢迎评论留言交流。
