PT100所谓的二线制，三线制，四线制如何接线

铂热电阻是利用铂丝的电阻值随着温度的变化而变化的，那么铂热电阻的三种接线方法以及消除误差的原理是怎么样的呢？

二线制

二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻R，使得测量精确度不高。由于这种测量过于简单，这里不做过多介绍。

三线制

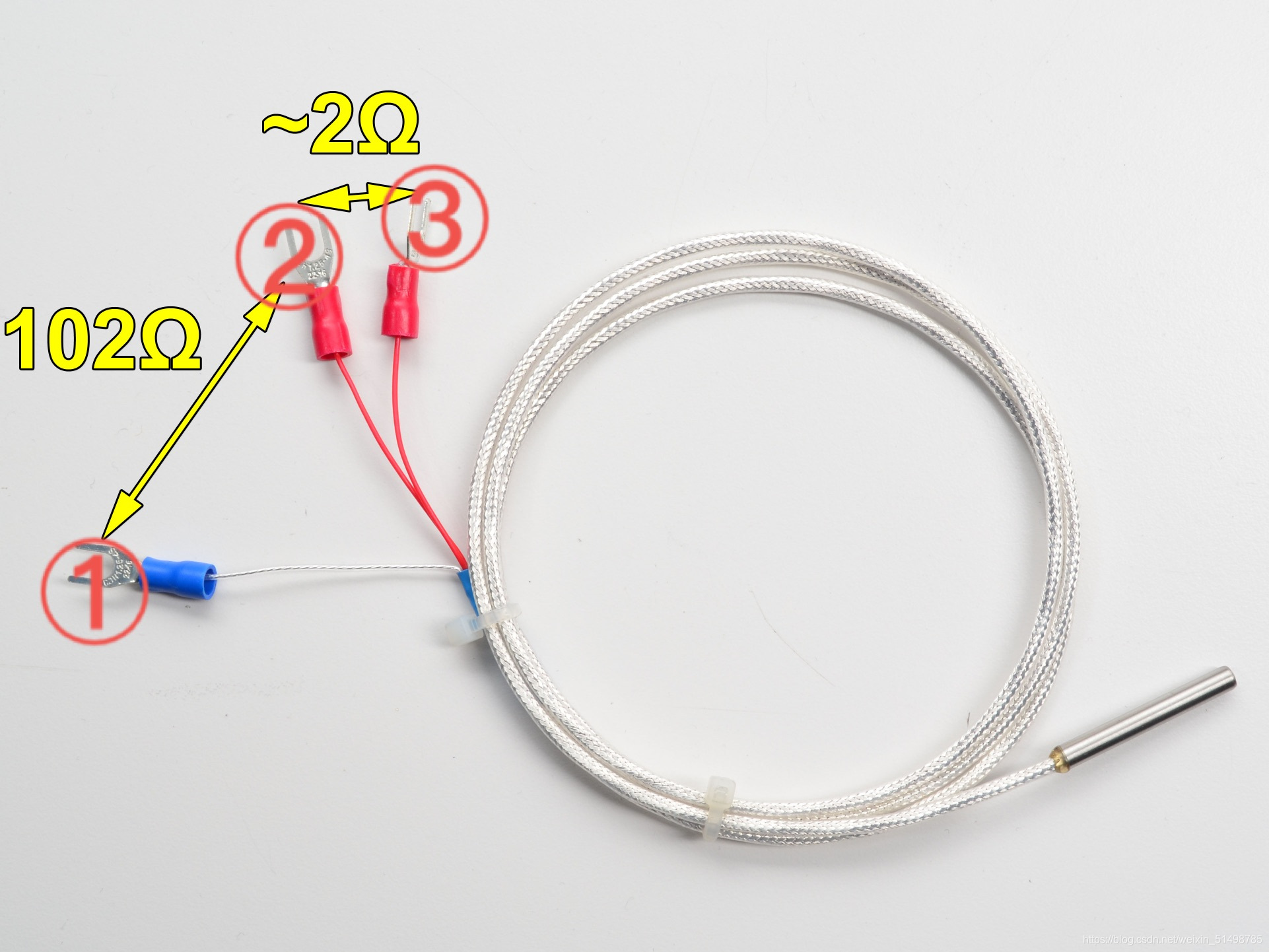

这种接法是工业过程控制中的最常用的。为了更好的分析三线制是如何消除引线电阻的，下面先展示三线制PT100的实物图：

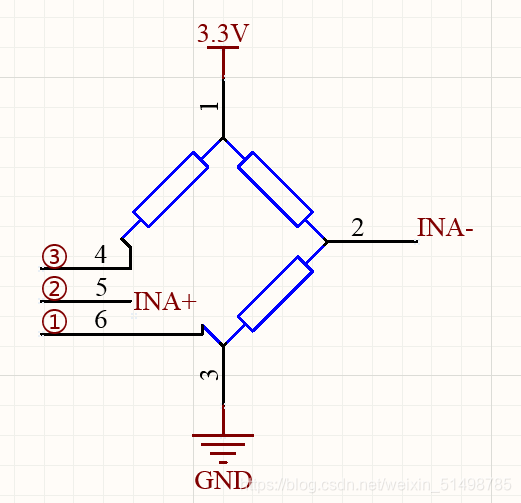

标号为①②③的端子接线方式如下图：在这里插入图片描述
这样就在左边的两个桥臂上都引入的导线电阻，从而减小了由于导线电阻引入的误差。

四线制

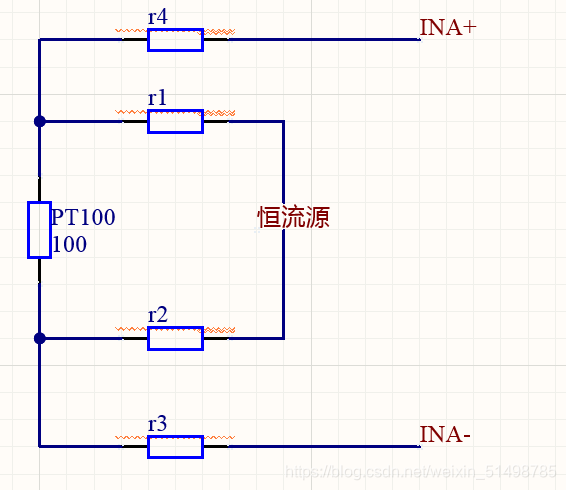

四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。如图所示：
