玻璃丝网印刷,就是利用丝网印版,使用玻璃釉料,在玻璃制品上进行装饰性印刷。玻璃的丝网印刷工艺容易出现的故障丝印故障的产生,有些是单一方面原因的,但更多的则是各种原因的交叉影响的结果。使用视觉替代人工实现自动化印刷,快速反应、精度高,画面分割功能,对位监视更简单,改变了传统的检测系统及被检测物体的相互移动状况,减少了定位误差精度和时间周期,缩短了印刷周期,提高了生产效率及产品良率。

软件介绍

WiseAlign是双翌针对印刷行业自主研发的简易型CCD视觉对位软件,具有方便的图像学习功能,简捷的操作流程,高超的对位速度和精度等特点;搭配精密UVW对位平台模组,从而使系统精度和稳定性更有保障,应用搭建更具灵活性,性价比极具行业优势。

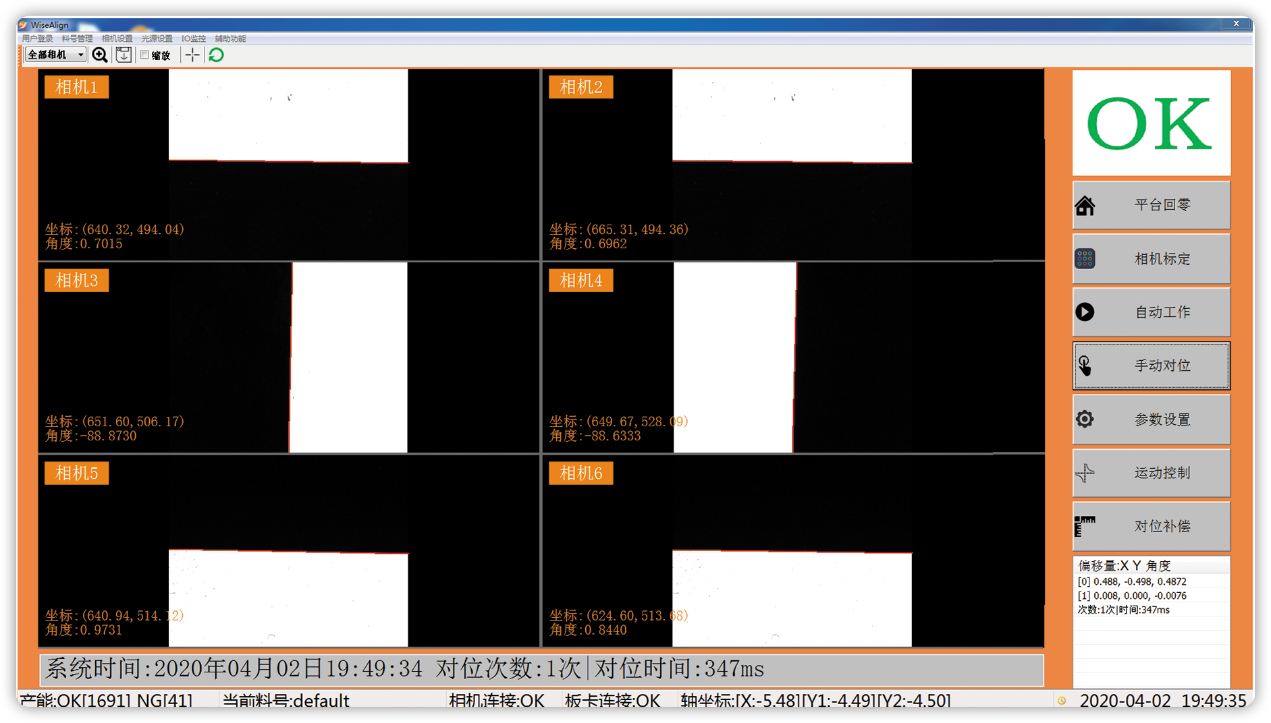

软件主界面



软件分后台配置软件和运行软件两大部分。后台软件配置设备应用工艺,硬件资源,UI交互即可完成;运行软件简洁明了,易操作;只需几分钟即可完成一台新应用的配置,快速进入调试阶段;十几分钟完成设备视觉部分调试。

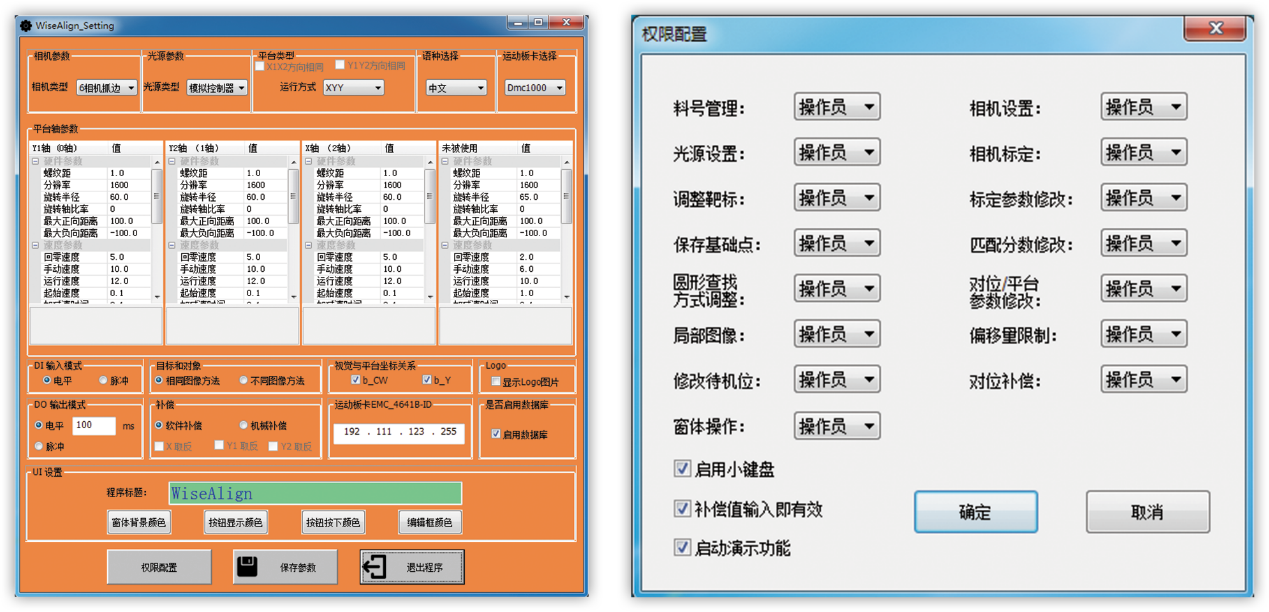

软件设置界面



双翌视觉WiseAlign视觉对位软件优势

Ø 软件学习简单,无需任何基础即学即用

Ø 高速全自动印刷

Ø 使用简单无需编程,通过简单设置既可完成

Ø 主要针对印刷行业

Ø 视觉对位系统独立于整个设备控制系统,使维护更简单

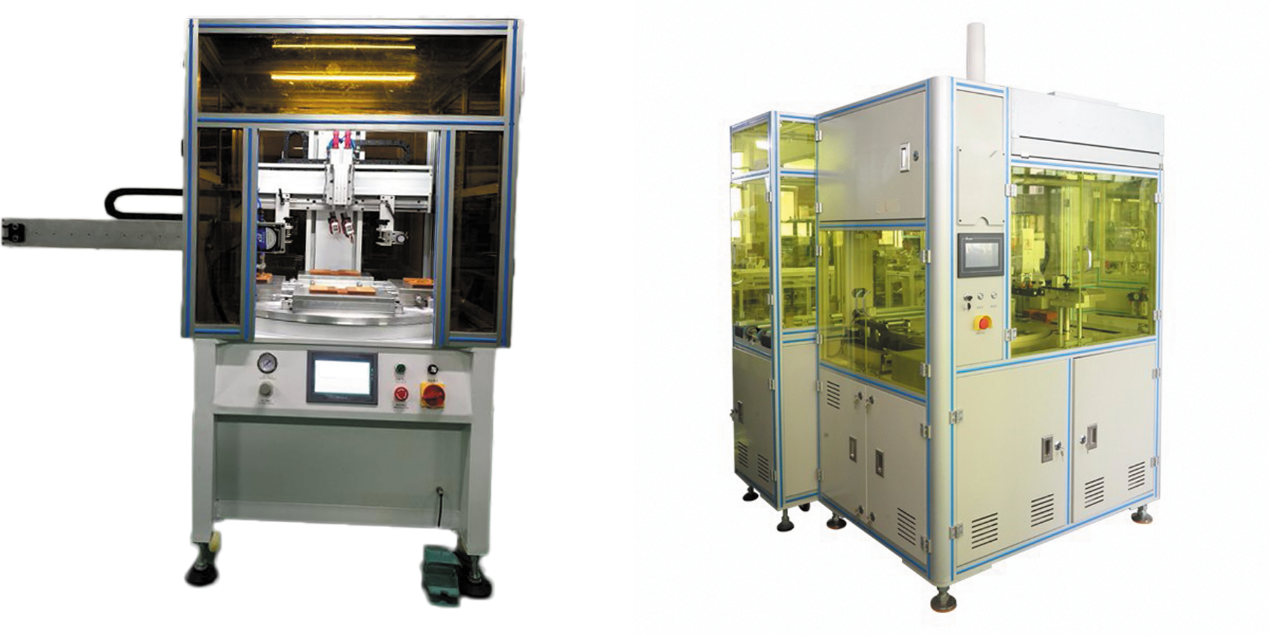

丝印设备搭载双翌视觉WiseAlign视觉对位系统



双翌视觉WiseAlign视觉对位软件特点

1. 支持2-6颗相机

2. 支持所有功能块的权限配置

3. 支持配置平台相关参数

4. 支持常用的4种对位平台,视觉控制对位平台

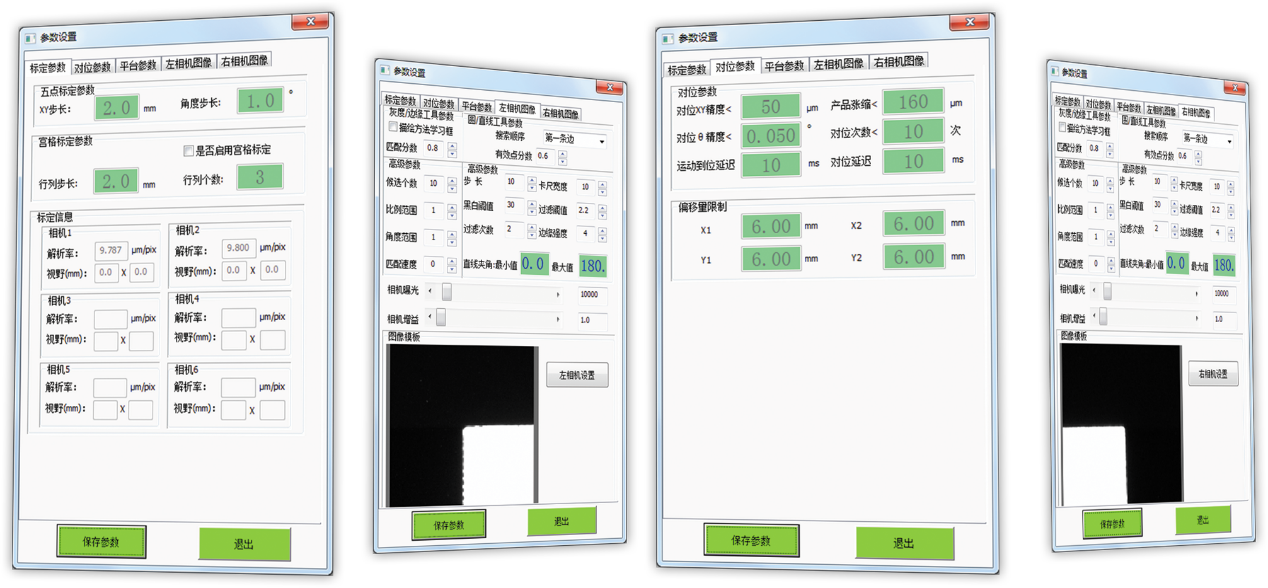

WiseAlign对位相关参数设置

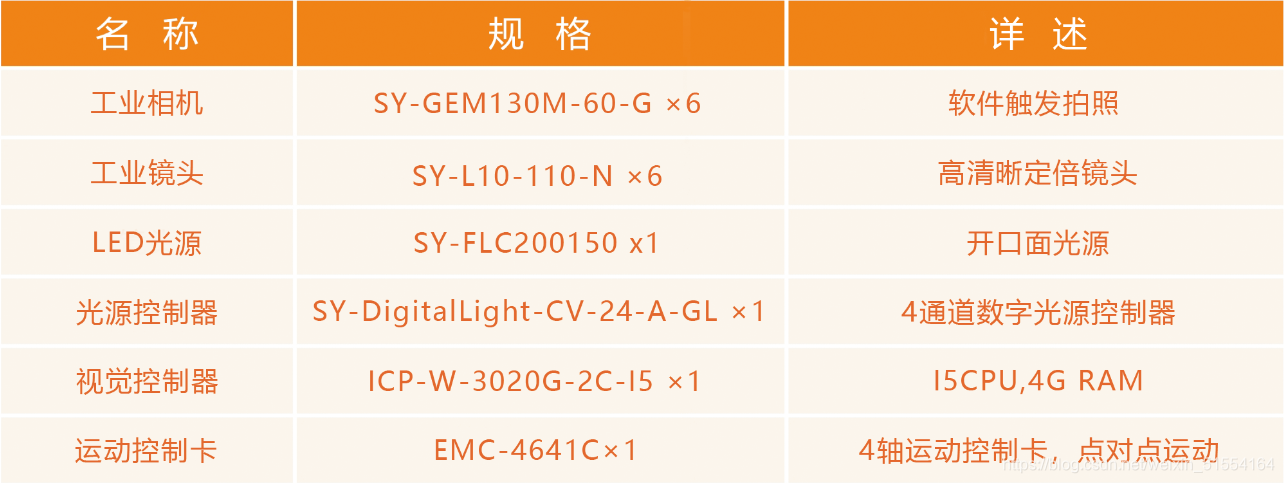

系统配置清单

1.六相机方案利用两个相机看长边方向,更好的把控长边方向的角度误差,提供对位精度;

2.对位次数约2次左右,时间把控在1s以内;

3.自动补偿功能:第一次手机玻璃丝印后,返回通过视觉看油墨边位置来调整油墨与玻璃的最终丝印位置,提高调试效率。
