HCIP —— 链路聚合

链路聚合

背景

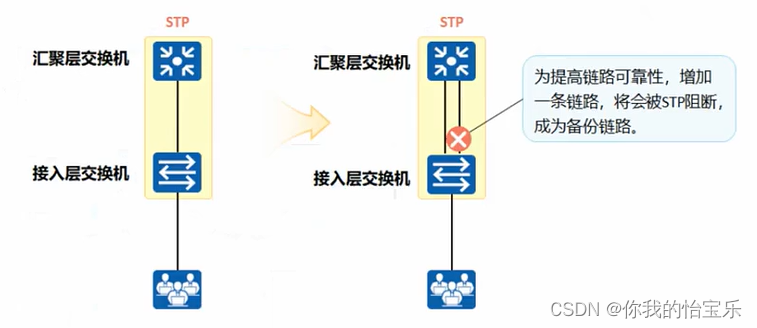

随着网络规模不断扩大，用户对骨干链路的带宽和可常性提出越来越高的要求，在传统技术中，常用更换高速率的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。

而采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，达到增加链路带宽的目的，在实现增大带宽目的的同时，链路聚合采用备份链路的机制，同时可以有效的提高设备之间的可靠性。

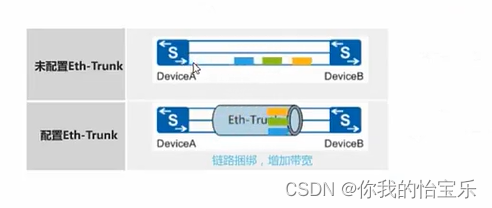

当链路正常通信的时候，未配置 Eth - Trunk的交换机 和 配置 Eth - Trunk 的交换机 都可以正常传输数据，而配置 Eth - Trunk 的交换机 ，几条链路进行了捆绑，增加了带宽，达到负载分担的效果。

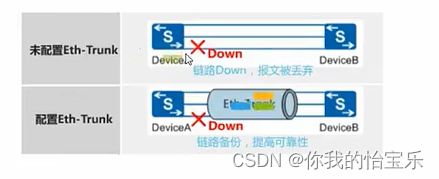

当链路部分通信故障/网络不佳的时候，未配置 Eth - Trunk的交换机 链路会被DOWN掉，传输的报文会被丢弃 ，而 配置 Eth - Trunk 的交换机 还可以正常进行传输数据，达到了链路备份的效果，提高了网络数据传输的可靠性。

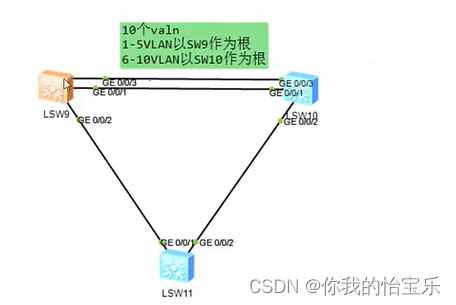

此时 SW9 和 SW10之间存在两链路，我们想要将这两条链路逻辑上捆绑为逻辑接口，可以起到叠加链路带宽的效果

配置

链路聚合大体上分为两种：手工聚合和自动聚合

1.创建聚合组

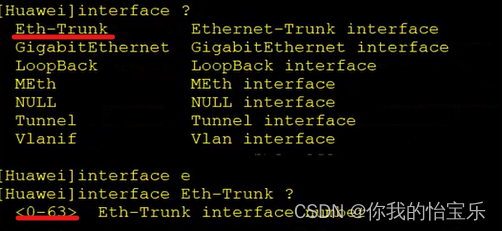

[huawei]int Eth-trunk ?

范围 ： 0 - 63   这个范围指的是聚合组的组号

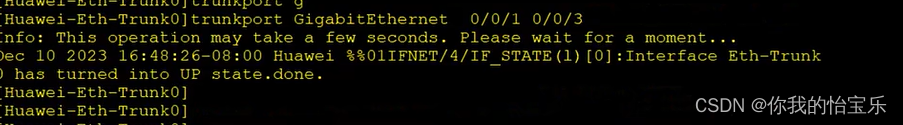

2.将接口划入聚合组中

[huawei - eth - trunk0]trunkport g0/0/1 ?

<0 - 0>Slot number

to      Range link symbol   --- 如果聚合的端口可以连续，则可以使用该条命令

注意：不允许几个接口先有各自的配置，然后再聚合。   若有配置 必须先删除原本的配置，然后再进行链路的聚合！

拓展：如果想要将某个端口单独加入到某个聚合组内，组可以进入到该接口，敲下：

[huawei-g0/0/2]eth-trunk ?

Integer <0 - 63>Trunk ID                            ----  后面根据想要加入的聚合组的组号即可

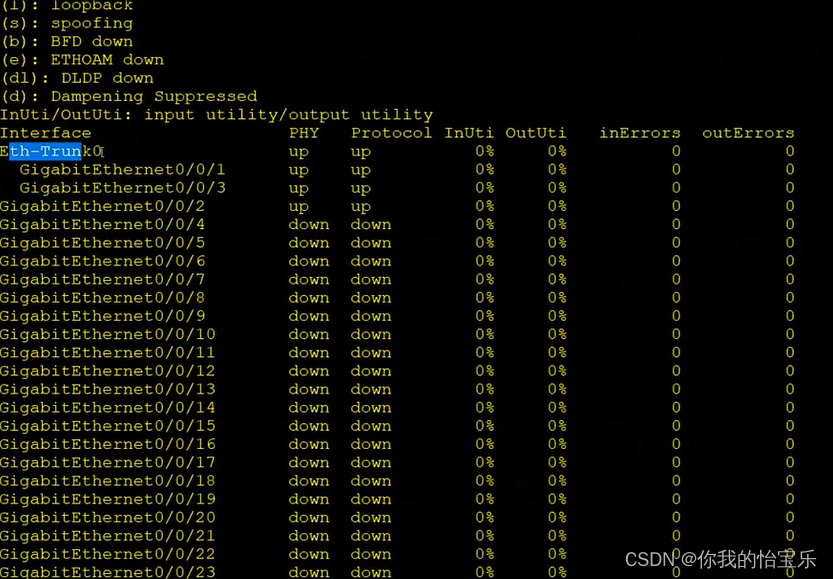

[huawei]display interface brief  --- 查看接口的二层特征

由此可见，已经将g0/0/1和g0/0/3进行链路聚合 不跟其他的端口并排 不属于同一层次。

[huawei] display ip interface brief --- 查看接口的三层特征

注意：华为规定   Eth-Trunk 链路聚合的接口速率必须保持一致（简单来说就是不能千兆口和百兆口进行聚合）同时建议Eth-Trunk链路两端相连的物理接口的数量和流控配置等保持一致。

注意：链路聚合可以聚合的端口数量有限制：

比如说：此时的5700设备仅能支持的组 链路聚合的数量为8个接口。

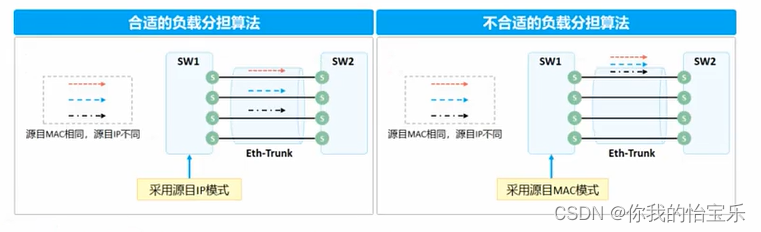

聚合之后的链路默认就是一种负载分担的模式：

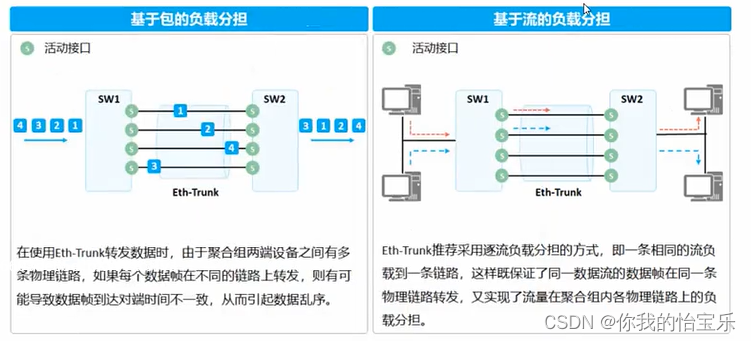

华为是用基于流的负载分担，主要看的是  源 目 IP地址

实际上，负载分担是根据流量属性的不同  实际上做法也会有所区分，大体上可以分为以上四类。

手工聚合可以选择负载的模式

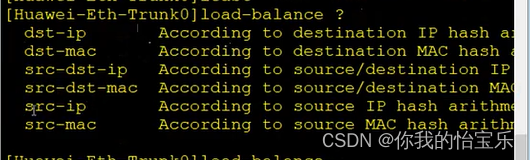

[huawei-eth-trunk0 ] load-balance ?

dst - ip   --- 华为 默认

Dst - mac

Src - dst -  ip

Src - dst -mac

Src - ip

Src - mac

HCIP 阶段 必须掌握 手工聚合，而自动聚合设计不做要求，里面涉及到 活动接口和非活动接口，链路聚合控制协议LACP( Link Aggregation Control Protocol ），聚合链路形成以后， LACP负责维护链路状态，在聚合条件发生变化时，自动调整或解散链路聚合。
