本文深入探讨了RFID技术，包括曼彻斯特码和密勒码的编码与解码，数据校验中的CRC循环冗余码，防碰撞算法如纯Aloha和时隙Aloha，以及信息安全的加密模型、三次认证和二维码识别原理。此外，还介绍了M1卡的存取控制和物联网寻址系统。

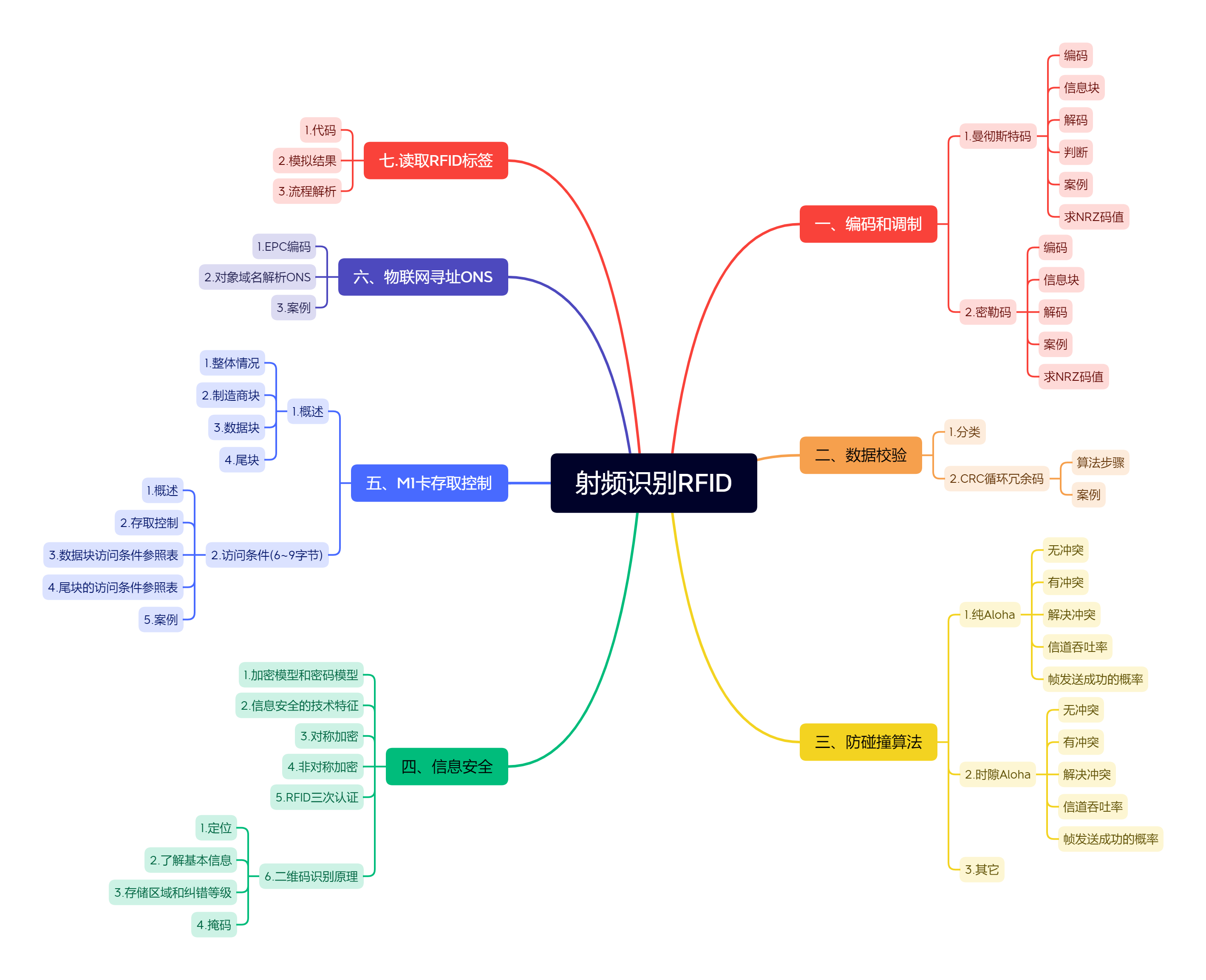

大纲
一、编码和调制
1.曼彻斯特码
编码
一个周期(两两一组)内必是跳转电平(01或10)
- 1：
10- 0：
01
信息块
两位起始位：
10编码
两位结束位：
00
解码
每bit解码再组合
- 10：1
- 01：0
判断
各种干扰和多设备同时发送可能会使收到的编码错误。
在判断编码数据是否正确时，我们需要检查每组数据（每两位）是否符合曼切斯特编码规则（1表示为10，0表示为01）。
案例
正确案例:
原始数据：
1101曼彻斯特编码：
10 10 01 10信息块(起始+编码+结束)：
10 10 10 01 10 00
错误案例:
编码：
10 10 11 01判断：第3组（11）不符合曼彻斯特编码规则。
编码：
10 10 11 10判断：第3组（11）不符合曼彻斯特编码规则。
编码：
10 10 00 10判断：第3组（00）不符合曼彻斯特编码规则。
求NRZ码值
对编码部分解码即NRZ码值
曼彻斯特码读入串(信息块)：
10 10 01 01 10 01 00去除起始位和结束位：
10 01 01 10 01
NRZ(解码)：10010
2.密勒码
编码
跳转与前一个的编码有关。编码规则与原数据有关，跳变即0->1或1->0
每个数字被编码为一个字节，第一个是起始位置，后一个为中间位置。
信息块
两位起始位：
10编码
两位结束位：
00
解码
每bit解码再组合。密勒码解码有两种。
10或01：1
11或00：0
案例
原数据：
10110010编码[假设开始时

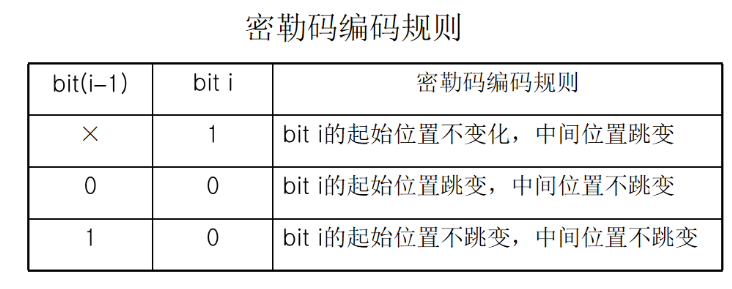

bit (i-1)=1(与第一个数相同)]：注意看表规则
- 原数据第一位是1，根据表格前一位不需要，而
bit(i-1)是1，起始位不跳转还是1，中间位跳转是0，则第一位编码为10- 原数据第二位是0，前一位是1，根据前一位的编码(10)末尾0,此时的
bit(i-1)更新为0，根据编码规则，起始位不跳转还是0，中间位不跳转是0，则第二位编码为00- 原数据第三位是1，根据表格前一位不需要，根据前一位的编码(00)末尾0,此时的
bit(i-1)为0，起始位不跳转还是0，中间位0跳转是1，则第三位编码为01- 其余同理….…
- 原数据最后一位是0，前一位是1，根据前一位的编码(10)末尾0,此时的
bit(i-1)为0，起始位不跳转还是0，中间位不跳转是0，则最后一位编码为00编码结果：
10 00 01 10 00 11 10 00即下方图片：
求NRZ码值
对编码部分解码即NRZ码值
密勒码读入串(信息块)：
10 00 01 10 00 11 10 00去除起始位和结束位：
00 01 10 00 11 10
NRZ(解码)：011001
二、数据校验

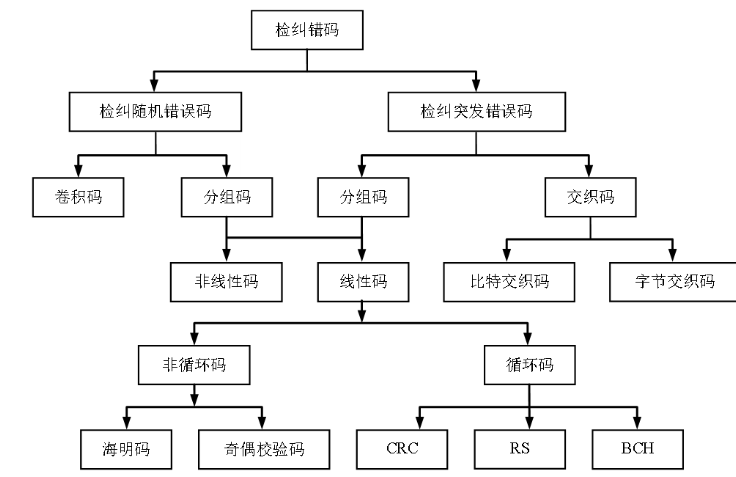

1.分类
2.CRC循环冗余码
算法步骤
注意多项式和信息码的转换
如： M ( X ) = X 6 + X 4 + x 3 + 1 M(X)=X^6+X^4+x^3+1 M(X)=X6+X4+x3+1即 1 ∗ X 6 + 0 ∗ X 5 + 1 ∗ X 4 + 1 ∗ x 3 + 0 ∗ X 2 + 0 ∗ X 1 + 1 ∗ X 0 1*X^6+0*X^5+1*X^4+1*x^3+0*X^2+0*X^1+1*X^0 1∗X6+0∗X5+1∗X4+1∗x3+0∗X2+0∗X1+1∗X0
则信息码为系数：1011001
根据多项式
