计算机组成原理第一章

第一章—绪论

1.1冯诺依曼体制中那些至今仍广泛采用的要点

1.采用二进制代码表示数据和指令（信息数字化）。

2.采用存储程序工作方式（事先编制程序，事先存储程序、自动并连续的执行程序）。

3.由存储器、运算器、输出和输入设备、控制器。

1.1.1存储程序工作方式（冯·诺依曼思想核心）的三点含义

1.事先编制程序

2.事先存储程序

3.自动、连续地执行程序

以上是计算机的基本工作方式，冯·诺依曼机的这种工作方式被称为控制流驱动方式。逐步发出的控制信息成为一种控制信息流，简称控制流，它是驱动计算机工作的因素。以此处理的数据信息成为一种数据信息流，简称数据流，属于被驱动的部分。

1.1.2信息的数字化表示

数据作为计算机加工处理的对象和结果，分为两大类：数值型数据(数值大小及正负之分)和非数值型数据(字符、文字、图像、声音以及条件、命令、状态等逻辑信息)

数字化表示信息方法

(1) 在计算机中各种信息用数字代码表示

例：二进制数字代码表示数字大小和正负

​ 用数字代码表示中、西文字符，和二进制表示数字大小的方法相同01000001表示A，01000010表示B

​ 用数字代码表示图像，例如一个数字代码表示一个像素点，例如用1表示一个亮点，一个0表示暗点。只要像素点即数字代码足够 多，那么在人眼里，图像就是连续的。

表示逻辑型信息

例：

​ 用数字代码表示机器指令 每条机器指令用一组数字代码表示，一条指令往往分为几个字段，如操作码字段(0000表示传送，0001表示相加，0010表示相减)、地址字段等。

​ 用数字代码表示设备状态，例如用00表示设备现在空闲，用01表示设备忙。

(2) 用数字型电信号表示数字代码

​ 电信号分为两类：模拟信号和数字信号

​ 模拟信号：例：用电信号的幅值去模拟数值的大小，所以称为模拟信号、模拟量。许多物理量，例如：压力、温度等等，需 要先通过传感器变为模拟信号，再转换为数字信号。

​ 数字信号：分为两种形式：电平信号和脉冲信号。换句话说，一位数字信号表示一位数字代码

使用数字化方法表示信息的优点：

​ 1.抗干扰能力强。假定电源为+5V，高电平表示1，低电平表示0，1和0之间还是有比较大的差别的。

​ 2.依靠多为数字信号的组合，表示数值时可以获得更宽的范围和更高的精度。理论上，只要使用者愿意付出一定的代价， 那么表示信息的位数就没有限制。

​ 3.数字化信息容易存储，消息传送也比较容易实现。

​ 4.可以表示的信息类型和范围极其广泛。

​ 5.能用逻辑代数等数字逻辑技术进行信息处理，这成了计算机硬件设计的基础。

1.2计算机系统的硬、软件组成

1.2.1计算机硬件系统

CPU由控制器、ALU算术逻辑部件、寄存器及连接等组成

​ 主存储器中指令是按照执行顺序依次存放在连续的存储单元中，CPUS直接读出或写入

​ 外存储器略

​ 输入输出设备略

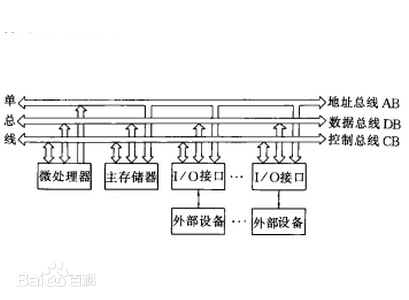

​ 总线：是一组能为多个部件分时共享的信息传输线，分为三组：地址总线、数据总线、控制总线

​ 接口：用于数据交互

1.2.2计算机软件系统

1.系统软件

​ 操作系统：Windows、Linux、鸿蒙、Unix等等

​ 编译程序与解释程序：一台计算机可以执行的各种指令的集合，称为这种计算机的指令系统。计算机硬件只能识别机器语言(机器指令代码)

​ 各种软件平台

2.应用软件(略)

1.3层次结构模型

1.3.1计算机系统组成角度划分的层次结构模型：

指令系统层是计算机软件与硬件之间的一种接口，它是一直硬件和编译器都能理解的语言。

操作系统层又称混合层，本层新增指令由操作系统解释，而其他指令由微体系结构层直接执行

1.3.2从语言功能角度划分层次结构

1.3.3在逻辑上的等价

有许多功能既可以直接由硬件实现，也可以在硬件支持下靠软件实现，对用户来说是等价的。

1.4计算机的工作过程

1.4.1处理问题的步骤

1.系统分析

2.建立数学模型与设计算法

3.编写应用程序

4.编译为目标代码

5.由硬件执行目标程序

1.4.2指令执行过程

1.取指令与指令分析

2.读取操作数：另一个操作数存放在CPU的AX寄存器中，运算后AX改存运算结构，原存放操作数不再保留

3.运算

4.后继指令地址。在读取指令时PC的内容已自动修改

1.5数字计算机的特点与性能指标

1.5.1数字计算机的特点

(1)能在程序控制下自动连续地工作

(2)运算速度快

(3)运算精度高。只要增加位数，理论上就可以使运算精度提高。

(4)具有较强的信息存储能力

(5)通用性强、应用领域广泛

1.5.2计算机的性能指标

1.基本字长

CPU的基本字长是指参与一次运算的二进制数的位数

2.数据通路宽度

数据总线一次所能并行传送的二进制数的位数称为数据通路宽度

3.运算速度

CPU时间：程序中所有指令的时钟周期数之和×T

​ CPI×P(指令条数)×时钟周期

​ 指令条数/(MIPS×10^6)

(1)CPU时钟频率与主频

​ CPI指执行每条指令平均需要的时钟周期数

​

​ **时钟周期=1/f;**一个时钟周期只完成一个基本动作

​ *主频=外频(总线速度)倍频 所以主频是时钟频率的整数倍，并且绝大多数微机采用CPU主频值作为速度指标。

(2)每秒平均执行指令的条数,常用单位是MIPS(每秒执行百万条指令)

​ MIPS=指令条数/执行时间×10^6=IPC×f

(3)分别标明几种典型四则运算所需时间

4.主存储器容量

两种表示方法：

​ (1)字节数

​ (2)单元数(字数)*位数

   在16位的系统中（比如Intel 8086）1字节（byte） = 8位（bit）
   在32位的系统中（比如win32） 1字（word）= 4字节（byte）=32（bit）
   在64位的系统中（比如win64）1字（word）= 8字节（byte）=64（bit）

5.外存容量

6.配置的外围设备及其性能

7.系统软件配置

1.6计算机的发展与应用

1.6.1计算机的发展历程

1.计算机的换代。

第一代(电子管计算机)

第二代(晶体管计算机)

第三代(中、小规模集成电路计算机)

第四代(大规模、超大规模集成电路计算机)

2.Intel 80*86系列微处理器的进展

3.分类

20世纪80年代以前，人们按功能、体积、价格等因素将计算机分为微型机、小型机、大中型机和巨型机。

现代计算机分为桌面计算机、服务型计算机、嵌入式计算机。

4.计算机网络

1.6.2提高计算机性能的若干技术

目前，计算机性能的提高主要有两个方面的因素：一是改进芯片，包括电子器件和电路的制造工艺，提高芯片的集成度与工作频率；更重要的手段是改进计算机的系统结构。(冯诺依曼)

1.提高单CPU性能的若干技术

(1)流水线处理技术

在CPU内部设置与指令不同执行阶段相对应的独立部件，以构成多级流水线结构。

(2)RISC(精简指令系统计算机)技术

不仅仅简化了指令系统，还简化了指令。

(3)超标量技术

标量CPU是指具有一条通用的指令执行流水线的处理机。超标量CPU则是指具有多条相互独立的指令执行流水线，可同时执行数条指令的处理机。

(4)平衡不同子系统的数据吞吐率

组成计算机的三个主要子系统(CPU系统、存储系统和I/O系统)之间存在不同的数据吞吐率和存储要求，而且差异很大，这就导致了它们之间寻求性能平衡的需要，调整组织结构，以补偿各子系统之间的能力不匹配，提高整个计算机系统的效率。

2.并行计算机

一个并行计算机是多个处理部件的集合。处理部件可以是CPU，也可以是计算机。

由多个处理器及存储器模块构成的并行计算机被称为多处理系统。处理器之间的通信通过共享存储器进行。将多个处理器集成在一块芯片上，称为多核芯片，从结构上看，多核芯片仍属于多处理器系统。

由多个计算机构成的并行计算机被称为多计算机系统。每个计算机只能访问自己的私有存储器，计算机之间的通信只能通过消息传递进行。

1.6.3计算机应用举例

1.科学计算

2.信息管理中的数据处理

3.科技工程中的数据处理

4.自动控制

5.计算机辅助设计(CAD)、计算机辅助改造(CAM)、计算机模拟、计算机辅助教学CAI

6.人工智能

7.娱乐活动
