无线电能传输（WPT）系统中S-S拓扑的详细参数计算步骤

兀兀年

已于 2025-01-24 19:12:52 修改

阅读量710

点赞数 9

文章标签：网络

于 2025-01-24 19:12:30 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_51676207/article/details/145338459

版权

目录

1. 系统描述

2. 电路方程

3. 谐振条件

4. 电流计算

5. 传输功率和效率

1. 系统描述

S-S拓扑的无线电能传输系统由以下部分组成：(注意：忽略内阻)

发射端：发射线圈 L1、补偿电容 C1、等效电阻 R1
接收端：接收线圈 L2、补偿电容 C2、等效电阻 R2、负载电阻 Req
互感：M（发射线圈与接收线圈之间的互感）
工作频率：f
角频率 ω=2πf

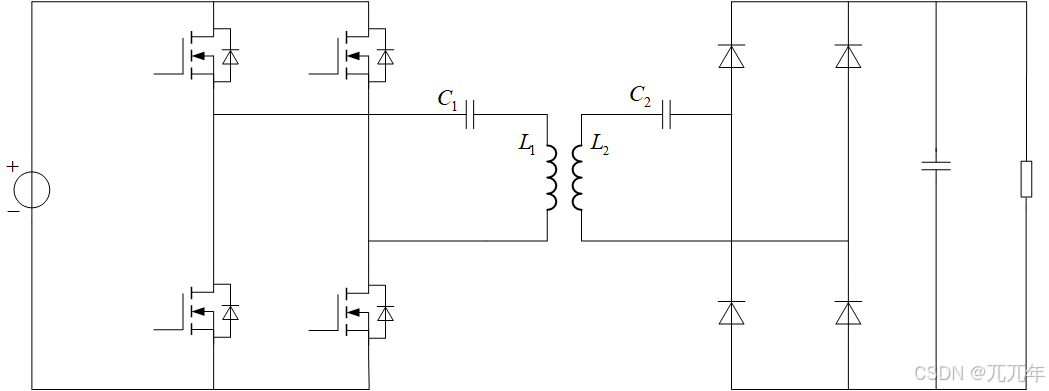

如图所示：

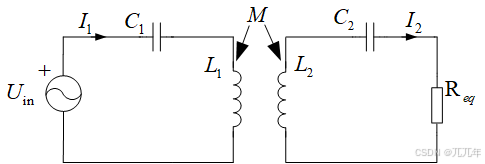

其等效电路图如图所示：

2. 电路方程

发射端和接收端的电路方程变为：

$\begin{gathered} U_{in}=I_1\left(j\omega L_1+\frac{1}{j\omega C_1}\right)-j\omega MI_2 \\ 0=I_{2}\left(R_{L}+j\omega L_{2}+\frac{1}{j\omega C_{2}}\right)-j\omega MI_{1} \end{gathered}$

3. 谐振条件

为了实现高效的能量传输，发射端和接收端需要工作在谐振频率下。谐振条件为：

$\omega L_1=\frac{1}{\omega C_1},\quad\omega L_2=\frac{1}{\omega C_2}$

发射端：

$U_{in}=-j\omega MI_2$

接收端：

$0=I_2R_L-j\omega MI_1$

4. 电流计算

从接收端方程可以解得：

$I_2=\frac{j\omega MI_1}{R_L}$

将 I2代入发射端方程：

$U_{in}=-j\omega M\left(\frac{j\omega MI_1}{R_L}\right)=\frac{(\omega M)^2I_1}{R_L}$

整理得到发射端电流：

$I_1=\frac{U_{in}R_L}{(\omega M)^2}$

接收端电流：

$I_2=\frac{j\omega MU_{in}}{(\omega M)^2}=\frac{jU_{in}}{\omega M}$

5. 传输功率和效率

传输到负载的功率：

$P_L=|I_2|^2R_L=\left(\frac{U_{in}}{\omega M}\right)^2R_L$

输入功率：

$P_{in}=\mathrm{Re}(U_{in}I_1^*)=\mathrm{Re}\left(U_{in}\cdot\frac{U_{in}^*R_L}{(\omega M)^2}\right)=\frac{|U_{in}|^2R_L}{(\omega M)^2}$
