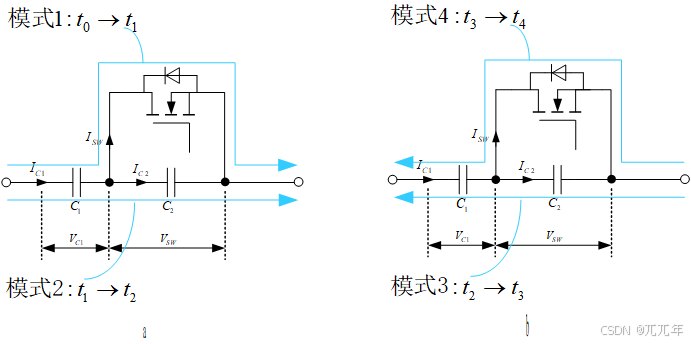

图1 PWM控制的开关电容器的四种工作模式的电流路径 (a)模式1和模式2 (b)模式3和模式4

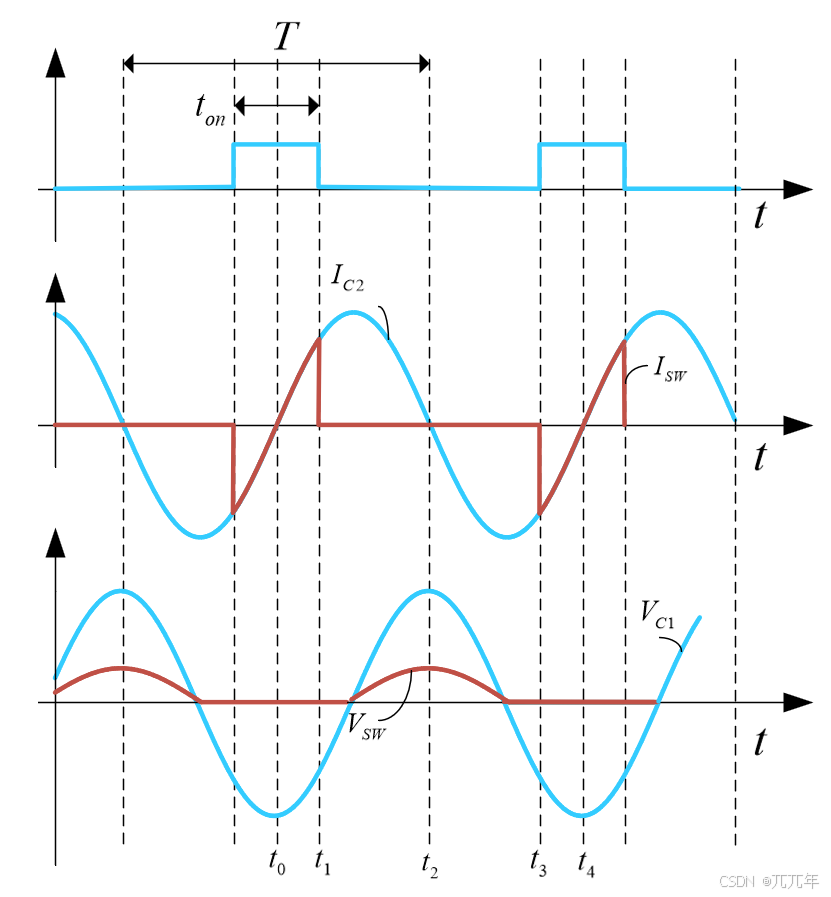

图2 PWM控制开关电容器的关键波形

由于谐振网络的带通特性，图1中的 $I{_{C1}}$ 可以近似为正弦波，如下所示：

$I{_{C1}}=A\sin (\frac{2\pi }{T}t) \: \: \: \: (1)$

其中A是幅度，T是 $I{_{C1}}$ 的周期。因此， $V_{C1}$ 可以表示为：

$V_{C1}=-\frac{AT}{2\pi C_{1}}\cos (\frac{2\pi}{T}t)\, \, \, \, (2)$

$V_{SW}$ 可以表示如下：

$V_{\mathrm{SW}}= \begin{cases} 0 \\ \frac{1}{C_2}\int_{t_1}^tI_{C1}dt & \end{cases} (3)$

当 $V_{SW}$ =0,处于模式1和模式4

当 $V_{SW}$ = $\frac{1}{C_2}\int_{t_1}^tI_{C1}dt$ ，处于模式2和模式3。

由（1）-（3），通过傅里叶级数展开，可以导出 $V_{C1}$ + $V_{SW}$ 的基波分量；

$\begin{aligned} V_{fh} & =\frac{2}{T}\int_{t_{0}}^{t_{4}}(V_{C1}+V_{\mathrm{SW}})\operatorname{cos}\left(\frac{2\pi}{T}t\right)dt & =-\frac{AT}{2\pi}\left\{\frac{1}{C_{1}}+\frac{1}{C_{2}}\left[1+\frac{1}{2\pi}\sin(2\pi d)-d\right]\right\} \end{aligned}\, \, \, \, \, \, (4)$

其中d是PWM信号的占空比。因此，开关电容器电路的等效电容可以用d表示如下：

$C_{\mathrm{eq}}=-\frac{A}{V_{fh}}\times\frac{T}{2\pi}=\frac{1}{\frac{1}{C_{1}}+\frac{1}{C_{2}}\left[1+\frac{1}{2\pi}\sin(2\pi d)-d\right]}\, \, \, \, (5)$
