华为网络生成树协议-STP

大家好，今天和大家讲述一下华为路由交换中的生成树协议，在目前的中大型企业的网络架构中，为了保障网络的可靠性，一般都会设计冗余链路，冗余链路就会产生一个问题就是会有环路，环路就会造成出现广播风暴从而导致网络瘫痪。所以这时生成树是必不可少的一种技术，那么今天就和大家通俗地讲讲生成树（stp)的原理，很多理论上的东西本文也不做太多阐述。

注：广播风暴可以参考数据链路层的通信原理，这里就不做阐述

首先，了解生成树，有几个东西我们需要认识的，分别是根桥、MAC地址、BID(桥ID)、PID(端口ID)

根桥：

我们都知道，一棵树的成长离不开根，根就是树的源头，所以我们的生成树协议也和树一样有根，

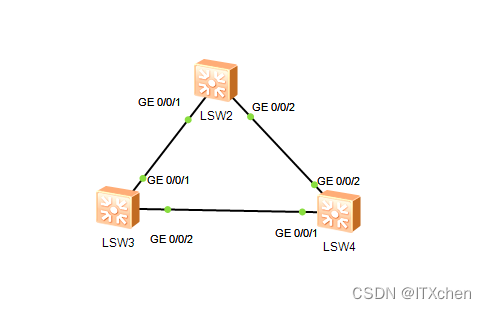

如图：

 在图中，我们看到有个环路，那么在这种情况中，STP是如何发挥作用的呢?,首先他们会选举根桥。

1.在没有选举根之前，每个交换机都会认为自己是老大（根），就会发送自己的相关BID给相连的兄弟（交换机），这时这个数据我们叫它为BPDU，那么这个过程就相当于每台交换机都收到了别的交换机的BPDU包，这时它们就肯定不服气了，心里想，我不是老大吗？咱们人类的社会是看实力说话的，那么我们网络世界同样也是，所以它们收到了别人的BPDU,就会拿来与自己的BID做比较，谁比较优就谁就做老大。最终通过比较就会选举出根桥。

比较规则：

1.比较优先级，值越小越优先，默认都为32768   查看命令display stp

 2,如优先级相同，则比较MAC地址，值越小越优先，从左往右比较，如16进制难比较，需要换算成10进制进行比较，1 查看命令display stp
